RADIO

Pantalla

86

86-6

Pantalla

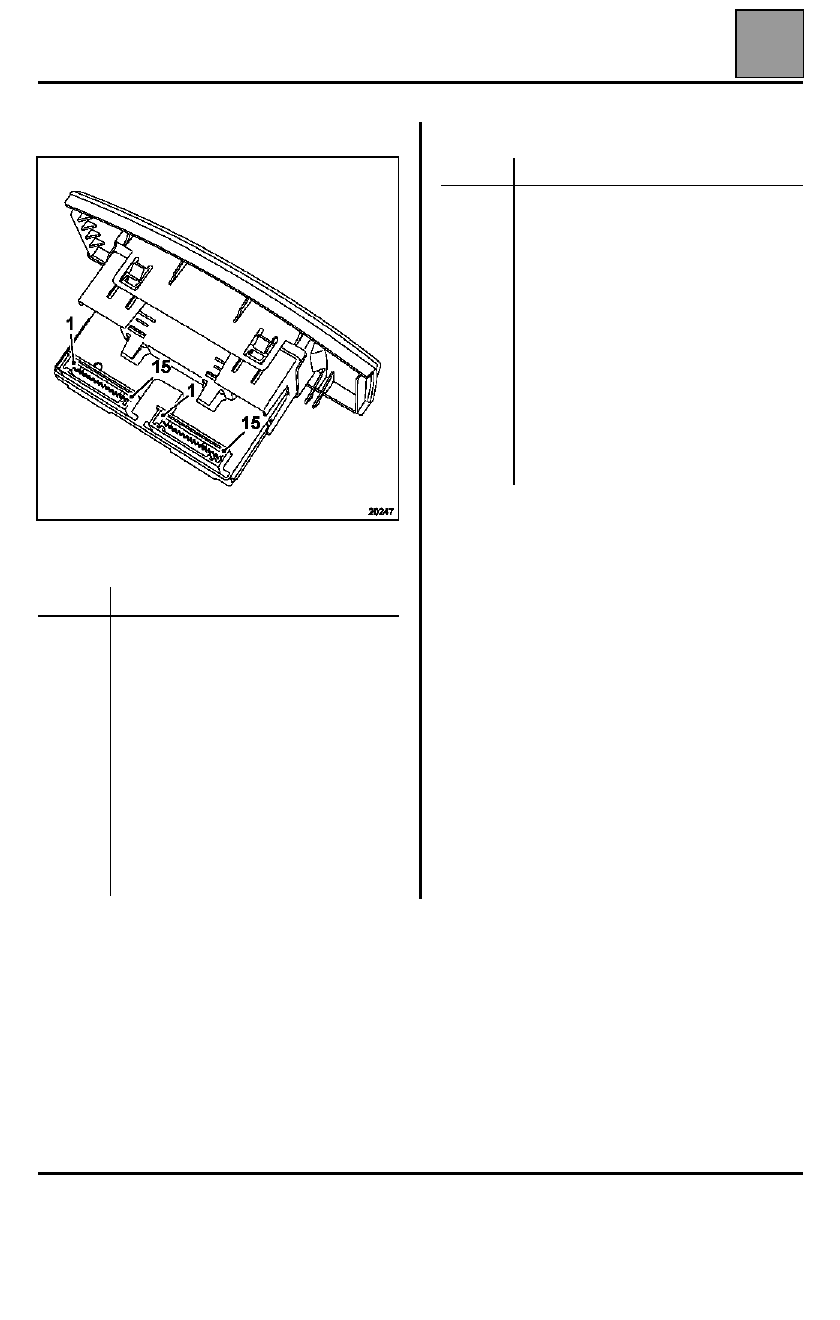

AFECTACIÓN DE LAS VÍAS

Conector rojo de 15 vías

Conector gris de 15 vías

20247

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
Unión mando auto-radio (vía B1)
Unión mando auto-radio (vía A3)
Unión mando auto-radio (vía B2)
Unión mando auto-radio (vía B3)
Unión mando auto-radio (vía A2)
Unión mando auto-radio (vía A1)
No utilizada

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12

13
14
15

Temperatura exterior
Temperatura exterior
No utilizada
No utilizada
Masa
Iluminación
Alimentación iluminación
+ accesorios
+ batería
Salida temperatura exterior
Masa (auto-radio vía 6)
Información marcha radio (auto-radio
vía 5

)

Unión auto-radio (Vía 1)
Unión auto-radio (Vía 5)
Unión auto-radio (Vía 3)

APARATOS DE ASISTENCIA ELECTRÓNICA

Unidad Central del Habitáculo

87

187

APARATOS DE ASISTENCIA ELECTRÓNICA

Unidad Central del Habitáculo

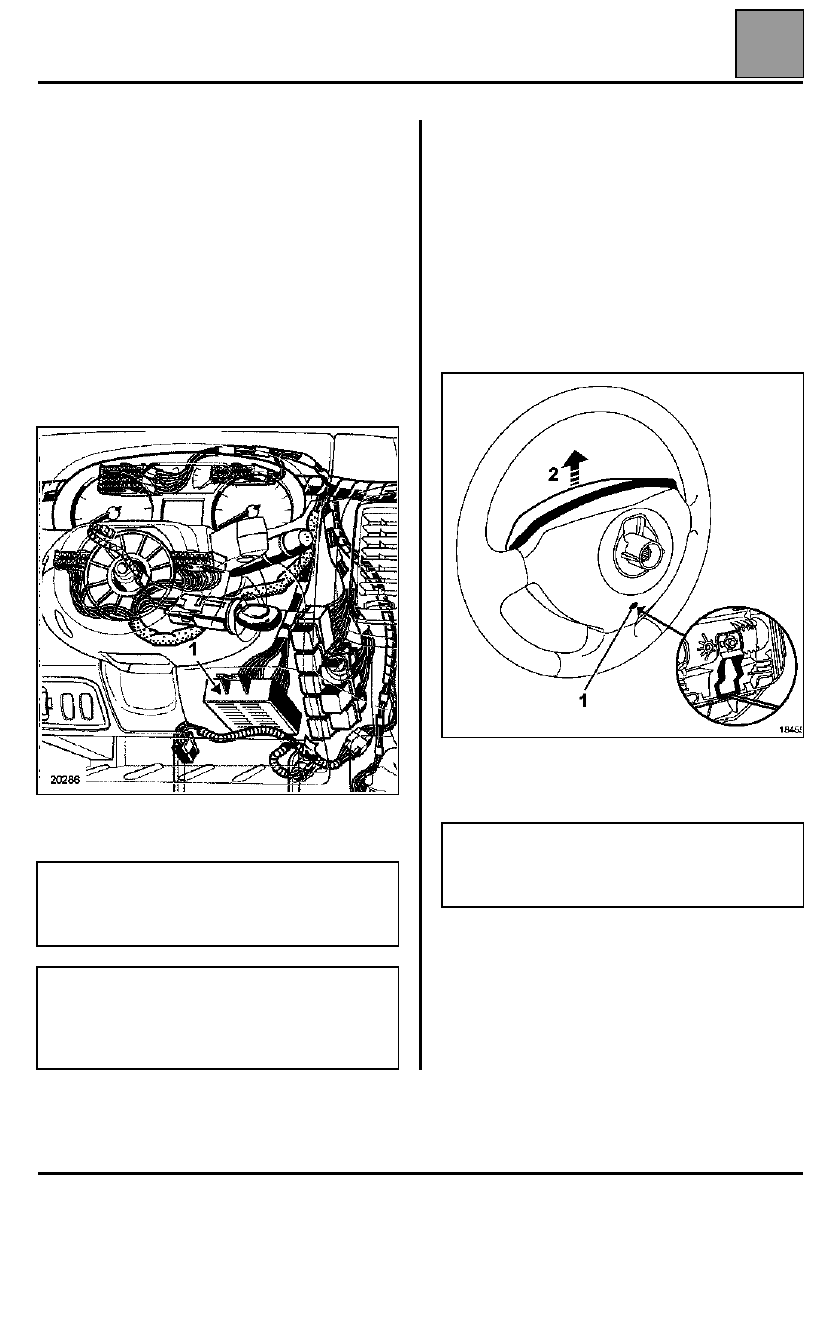

LOCALIZACIÓN

El cajetín de la Unidad Central del Habitáculo (1) está
situado cerca de la columna de dirección, bajo el
cuadro de instrumentos.

Este calculador reagrupa una gran parte de las cajas
electrónicas, incluido el descodificador del
antiarranque.

Según el equipamiento de los vehículos, pueden
montarse tres modelos de Unidad Central del
Habitáculo:

●

una versión denominada "N1" gama baja

●

una versión denominada "N2" gama alta

●

una versión denominada "N3" con función alarma

EXTRACCIÓN

Desconectar la batería.

Insertar una varilla de diámetro 6 mm en el orificio (1)
situado detrás del volante.

Levantar (2) el airbag para hacerlo deslizar,

Soltar la seguridad del conector.

Desconectar el conector de alimentación del
generador.

Extraer el airbag del conductor.

Desconectar el conector de alimentación de la bocina
sonora.

Extraer:

●

el volante de dirección,

●

las coquillas de la columna de dirección,

●

la visera del cuadro de instrumentos.

Desconectar los conectores de la Unidad Central del
Habitáculo y después soltarla a fin de sacarla de su
alojamiento.

20286

ATENCIÓN

: está prohibido manipular los sistemas

pirotécnicos (pretensor o airbag) cerca de una
fuente de calor o de una llama, hay riesgo de que se
activen.

IMPORTANTE

: antes de extraer un cojín del airbag,

bloquear la caja electrónica. Al activarse esta
función, todas las líneas de ignición están inhibidas,
el testigo del airbag en el cuadro de instrumentos se
enciende con el contacto puesto.

18455

ATENCIÓN

: es imperativo marcar la posición del

contactor giratorio asegurándose de que las ruedas
estén rectas en el momento del desmontaje, con el
fin de posicionar la longitud de la cinta en el centro.

87-1

APARATOS DE ASISTENCIA ELECTRÓNICA

Unidad Central del Habitáculo

87

87-2

REPOSICIÓN

ATENCIÓN

: durante el montaje del volante, es muy

importante controlar que las ruedas siguen estando
rectas.

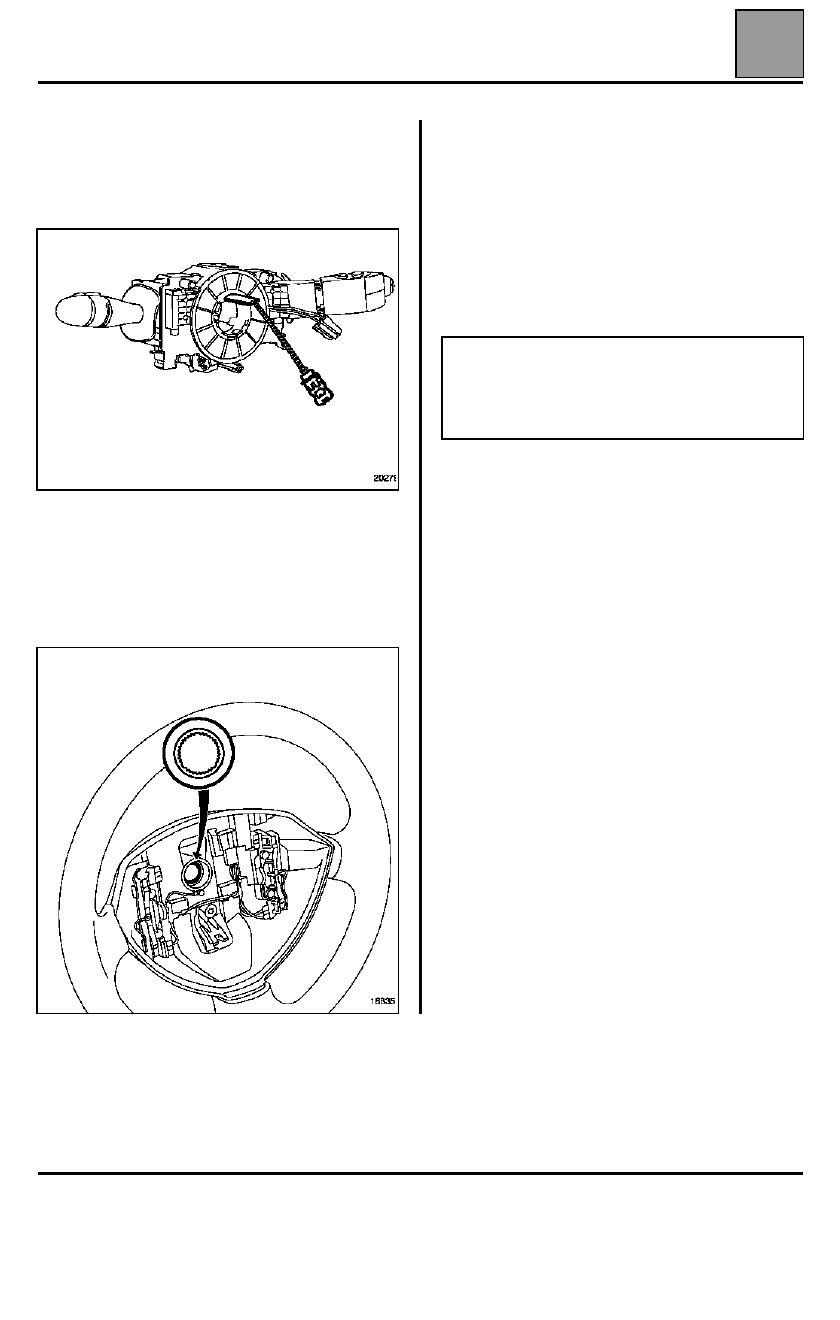

Particularidades del Volante

IMPORTANTE

: las acanaladuras del volante poseen

unos posicionadores. El volante debe entrar
libremente en las acanaladuras.

 Tener la precaución

de no estropearlas.

Después de cada desmontaje, sustituir
imperativamente el tornillo del volante y apretarlo al
par de 4,4 daN.m.

Particularidades del airbag

Colocar el conector en su sitio y bloquear el seguro.

Posicionar el cojín en el volante.

Hacerlo deslizar hacia abajo para clipsarlo.'

20279

18835

IMPORTANTE:
Tras haber montado todo, efectuar un control con el
útil de diagnóstico.
Si todo es correcto, desbloquear la caja electrónica,
si no es así, consultar el capítulo de diagnóstico.

APARATOS DE ASISTENCIA ELECTRÓNICA

Unidad Central del Habitáculo

87

87-3

PROCESO DE APRENDIZAJE DE LAS LLAVES

Una Unidad Central del Habitáculo nueva no está
codificada. Una vez montada en el vehículo, será pues
necesario que aprenda un código para que sea
operacional.

Para realizar este proceso, es imperativo poseer al
menos una de las antiguas llaves del vehículo, el
código de reparación y que el calculador de inyección
esté correctamente codificado (para más información,
consultar el Capítulo 82).

ATENCIÓN

: si un código queda grabado en la Unidad

Central del Habitáculo, éste queda afectado al
vehículo y es imposible borrar este código o hacerle
aprender un segundo código.

IMPORTANTE:

 solamente las llaves presentadas

durante este proceso serán funcionales a condición
de:

●

que hayan sido codificadas en este vehículo,

●

que sean nuevas (no codificadas).

PROCESO DE CONFIGURACIÓN DE LA UNIDAD
CENTRAL DEL HABITÁCULO

Con el útil de diagnóstico:

●

Entrar en diálogo con el sistema "cajetín de
interconexión"

,

●

En el menú "mando", "mando específico", validar
"CF 718 tipo Unidad Central del Habitáculo"

,

●

El útil presenta "¡Atención!", la primera etapa del
proceso consiste en un borrado de las
configuraciones de la UCH. Cualquier parada del
proceso después de esta etapa tendrá por efecto
desconfigurar completamente el calculador.

"SÍ"

 o "NO",

"NO"

 salir del proceso de aprendizaje,

"SÍ"

 el útil presenta: "Selección tipo de

configuración"

 (tipo N1, N2 o N3).

NOTA

: para las Unidades Centrales del habitáculo del

tipo N2 y N3, la inversión del sentido de las gomas
para los limpiaparabrisas y la recondenación
automática de las puertas están configuradas por
defecto.

Después el útil presenta "OPCIONES DE
CONFIGURACIÓN DEL TIPO DEL VEHÍCULO"

TIPO N2

SUPERCONDENACIÓN "CON o SIN",

ALARMA SEGUNDA MONTA "CON o SIN"

TIPO N3

SUPERCONDENACIÓN "CON o SIN"

Después el útil demanda:

"¿LAS CONFIGURACIONES SON CORRECTAS?"

SÍ

 o NO

Si la respuesta es "SÍ", entonces se visualiza el
mensaje siguiente:
"La Unidad Central del Habitáculo está
configurada, verificar que no esté presente ningún
fallo. Si está presente un fallo en una opción
configurada, asegurarse de que el órgano
implicado esté presente.
Si el órgano está presente entonces tratar el fallo
según la nota de diagnóstico, si el órgano está
ausente entonces desconfigurar la opción
implicada relanzando una configuración de la
Unidad Central del Habitáculo".

Si la respuesta es "NO", entonces relanzar el
proceso.
