ACONDICIONADOR DE AIRE

Expansor

62

62-11

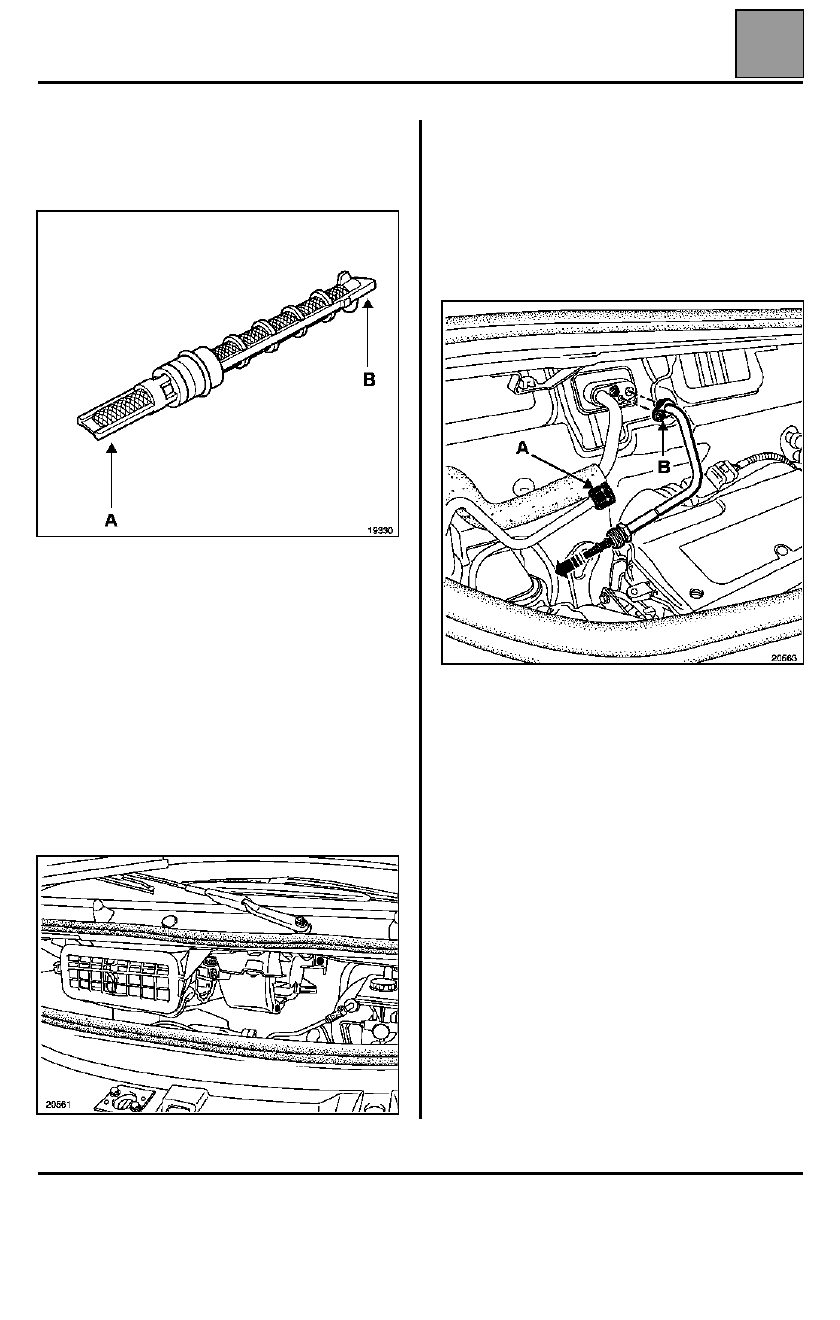

Expansor

PARTICULARIDAD

El vehículo del tipo "Trafic" está equipado con un
expansor denominado de orificio calibrado.

A lado evaporador

B lado del conductor

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante mediante la
estación de carga.

Extraer el bloque de entrada de aire (ver Capítulo 61
Calefacción "Bloque de entrada de aire" y "Grupo
motoventilador"

).

Desbloquear la tuerca (A).

Aflojar el tornillo (B).

Desencajar el tubo de alta presión y acabar de aflojar
la tuerca.

Extraer el expansor mediante una pinza de puntas
largas y planas.

REPOSICIÓN

Aceitar las juntas de los tubos con aceite preconizado.

Proceder en el sentido inverso de la extracción.

Efectuar el llenado del circuito de fluido refrigerante
mediante la estación de carga.

En caso sustituir el expansor, añadir 10 ml de aceite
preconizado en el compresor.

19330

20561

20563

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-12

Cajetín evaporador

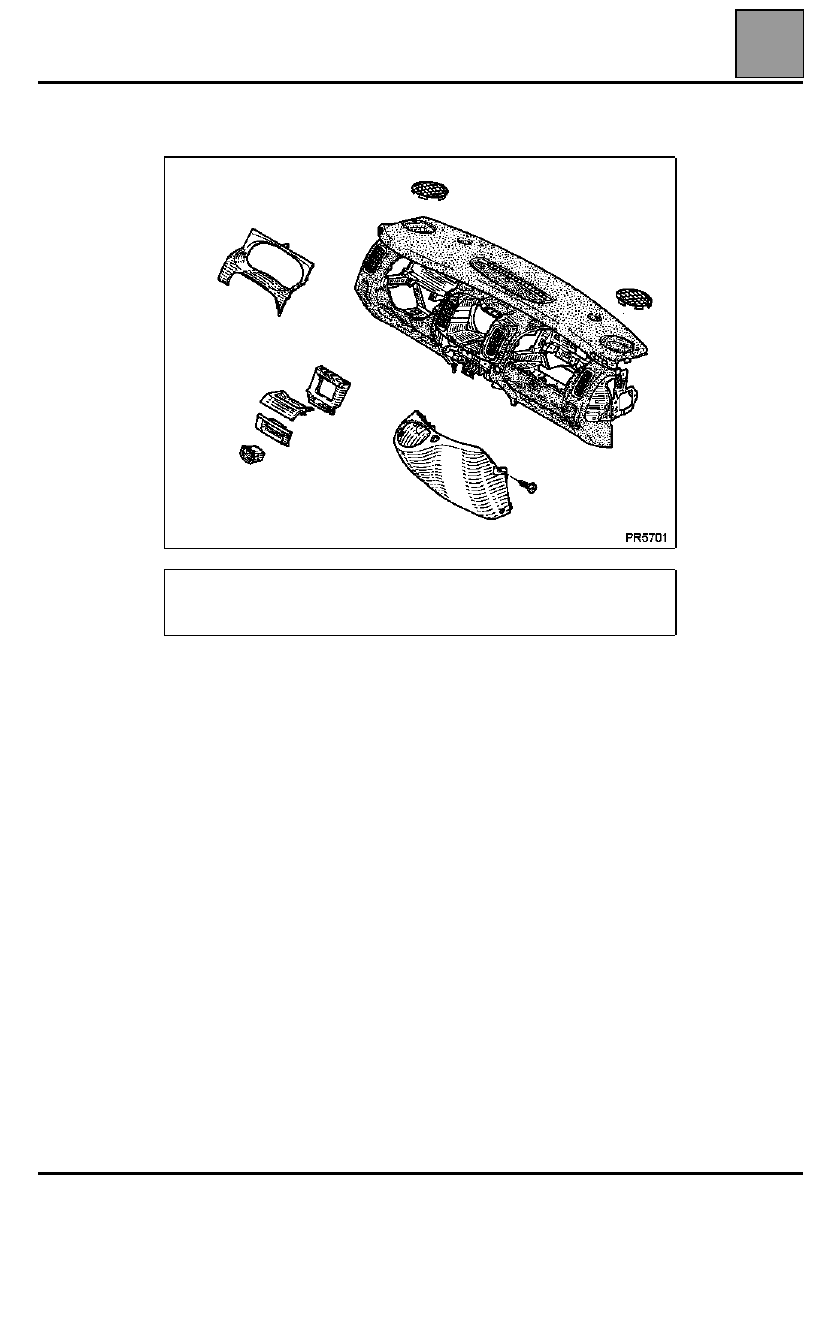

EXTRACCIÓN DEL TABLERO DE BORDO

ATENCIÓN: está prohibido manipular los sistemas pirotécnicos
(airbags y pretensores) cerca de una fuente de calor o de una llama  ;
hay riesgo de que se activen

.

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-13

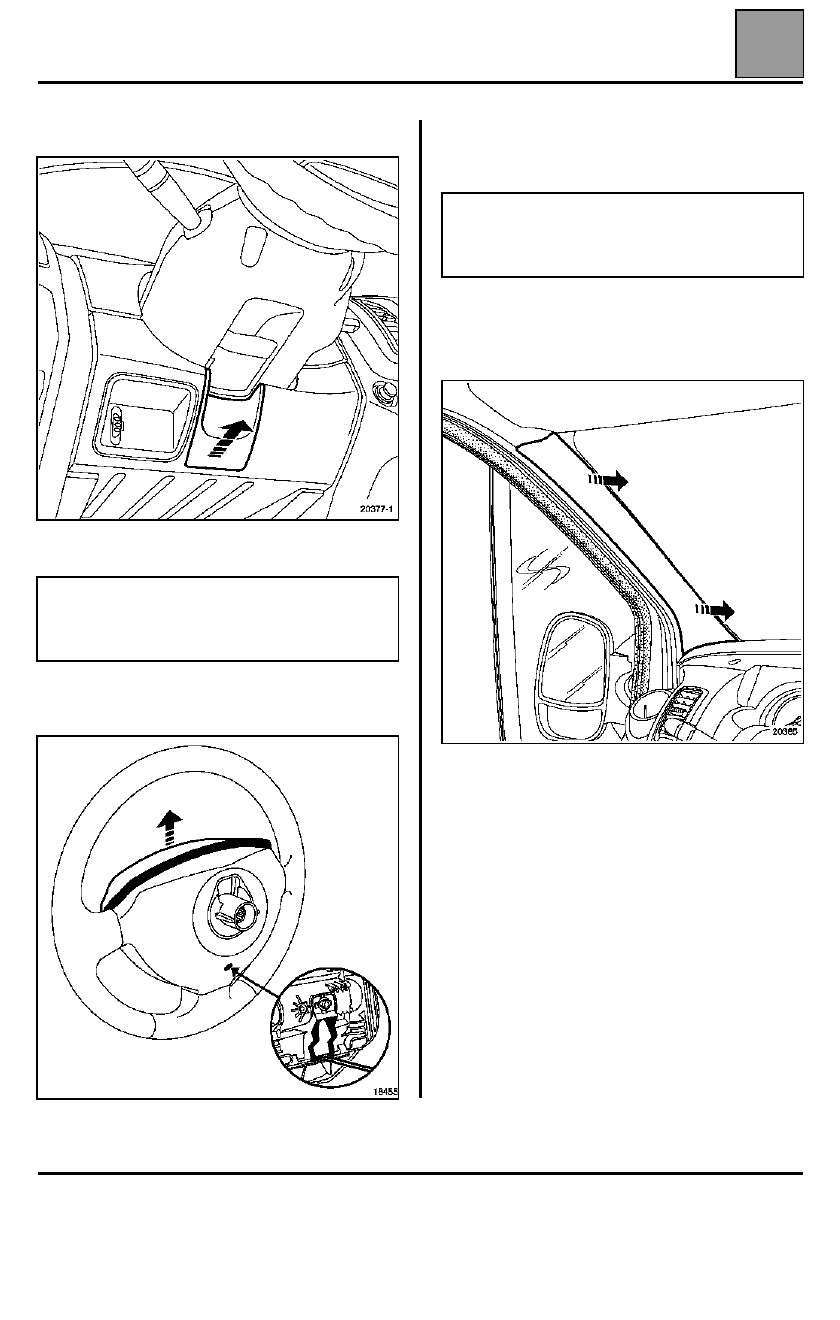

EXTRACCIÓN

Soltar la tapa bajo el volante.

Desconectar la batería.

Soltar el cojín del airbag del volante.

Desconectar el conector del airbag.

Extraer:
– el tornillo del volante,
– el volante.

– los guarnecidos del montante del parabrisas.

20377.1

IMPORTANTE: antes de extraer los cojines del
airbag, bloquear la caja electrónica mediante el
útil de diagnóstico (para las consignas,
consultar el capítulo 88)

.

16455

ATENCIÓN

: es imperativo marcar la posición del

contactor giratorio asegurándose de que las ruedas
estén rectas en el momento del desmontaje, con el
fin de posicionar la longitud de la cinta en el centro.

20385

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-14

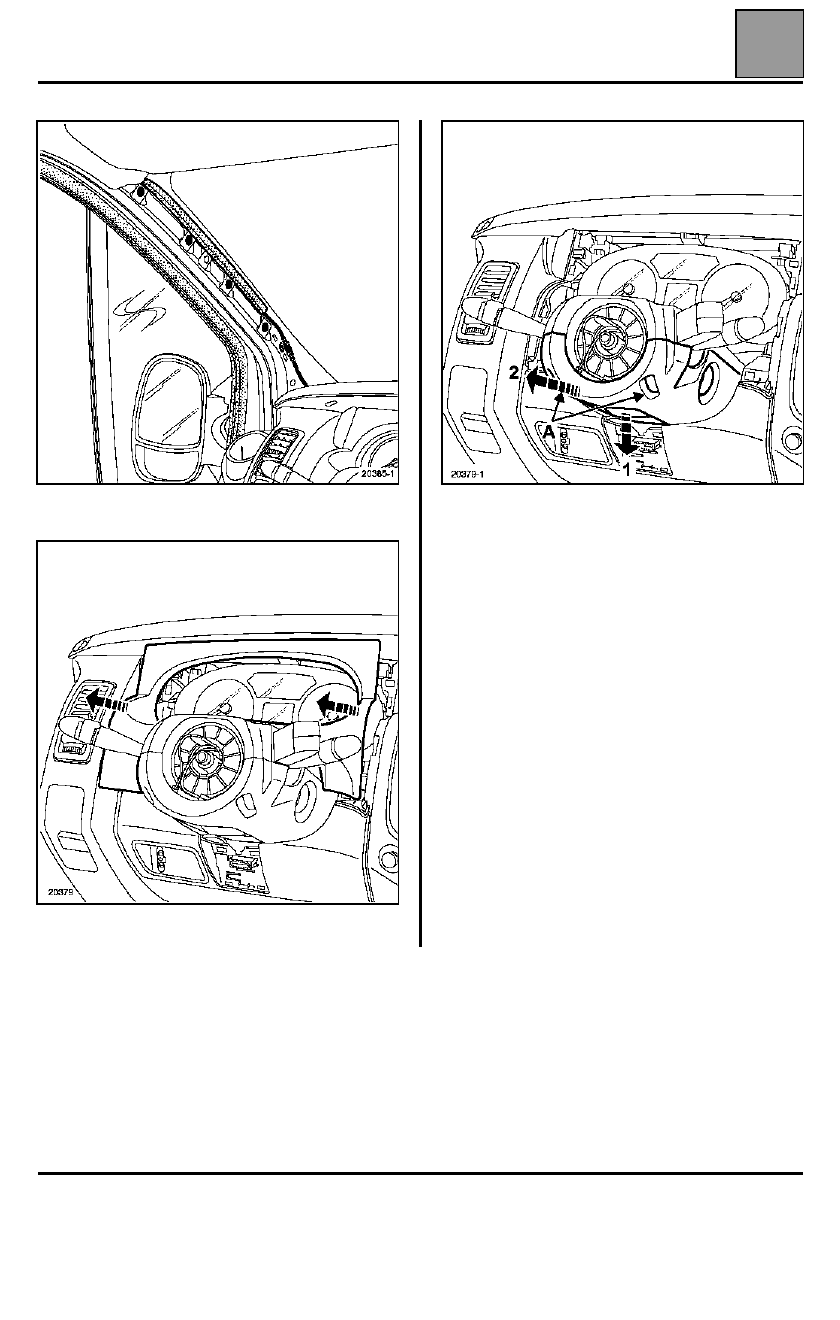

Desconectar el conector de la antena.

Soltar la visera del cuadro de instrumentos.

Quitar los dos tornillos de fijación (A).

Desbloquear el mando de reglaje en altura del volante.

Soltar la semi-coquilla inferior (1) y después (2).

20385.1

20379

20379.1
