ACONDICIONADOR DE AIRE

Filtro de partículas

62

62-7

Filtro de partículas

EXTRACCIÓN

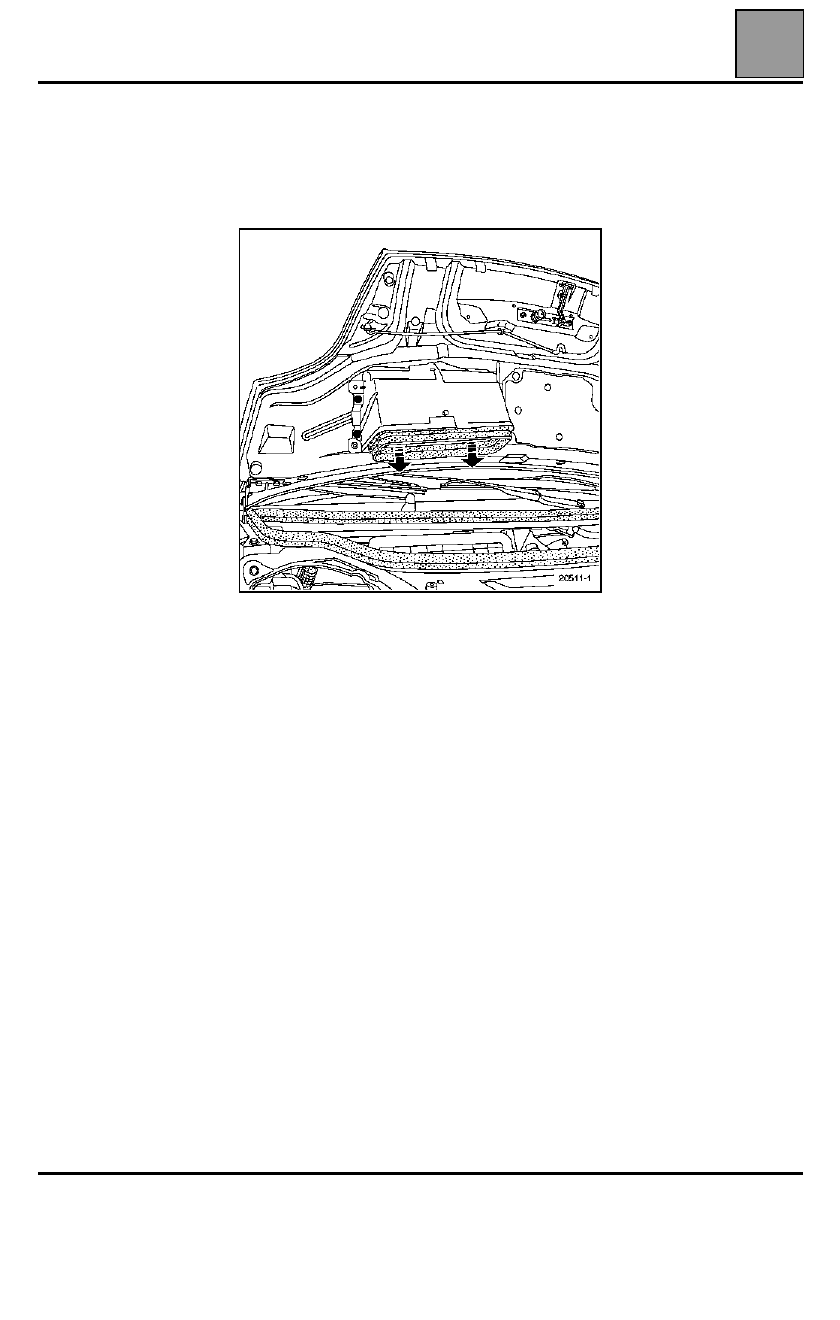

Abrir el capot.

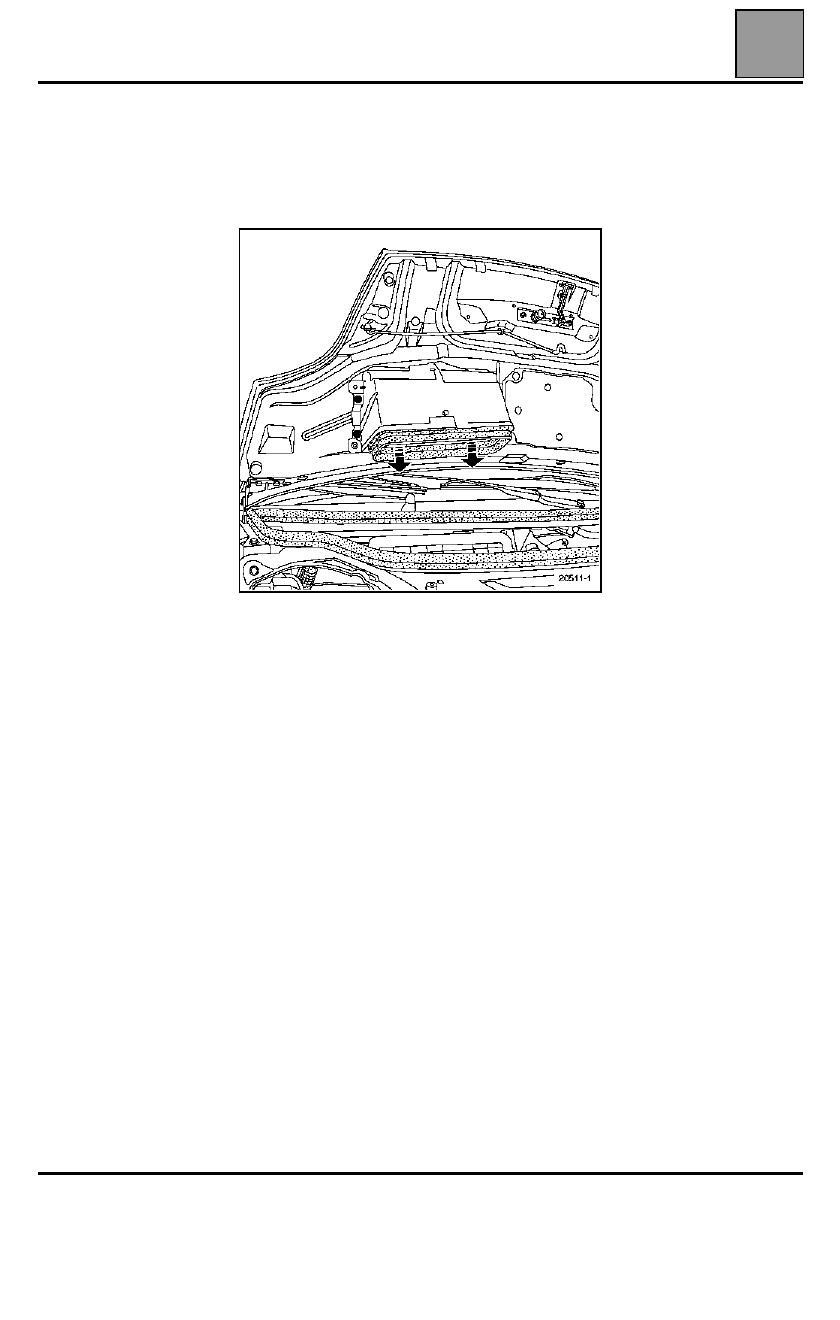

Desencajar el filtro.

REPOSICIÓN

Proceder a la inversa de la extracción.

20511-1

ACONDICIONADOR DE AIRE

Condensador

62

62-8

Condensador

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante mediante la
estación de carga.

Extraer:
– la calandra,
– las ópticas,
– las protecciones bajo el motor,
– las fijaciones de los guardabarros en el paragolpes,
– únicamente los tornillos de protecciones interiores

de la aleta fijados en el paragolpes,

– paragolpes delantero (dos operarios)

(ver Capítulo 55 "Protecciones exteriores").

Desconectar el captador de presión.

Extraer los racores de los tubos del condensador.

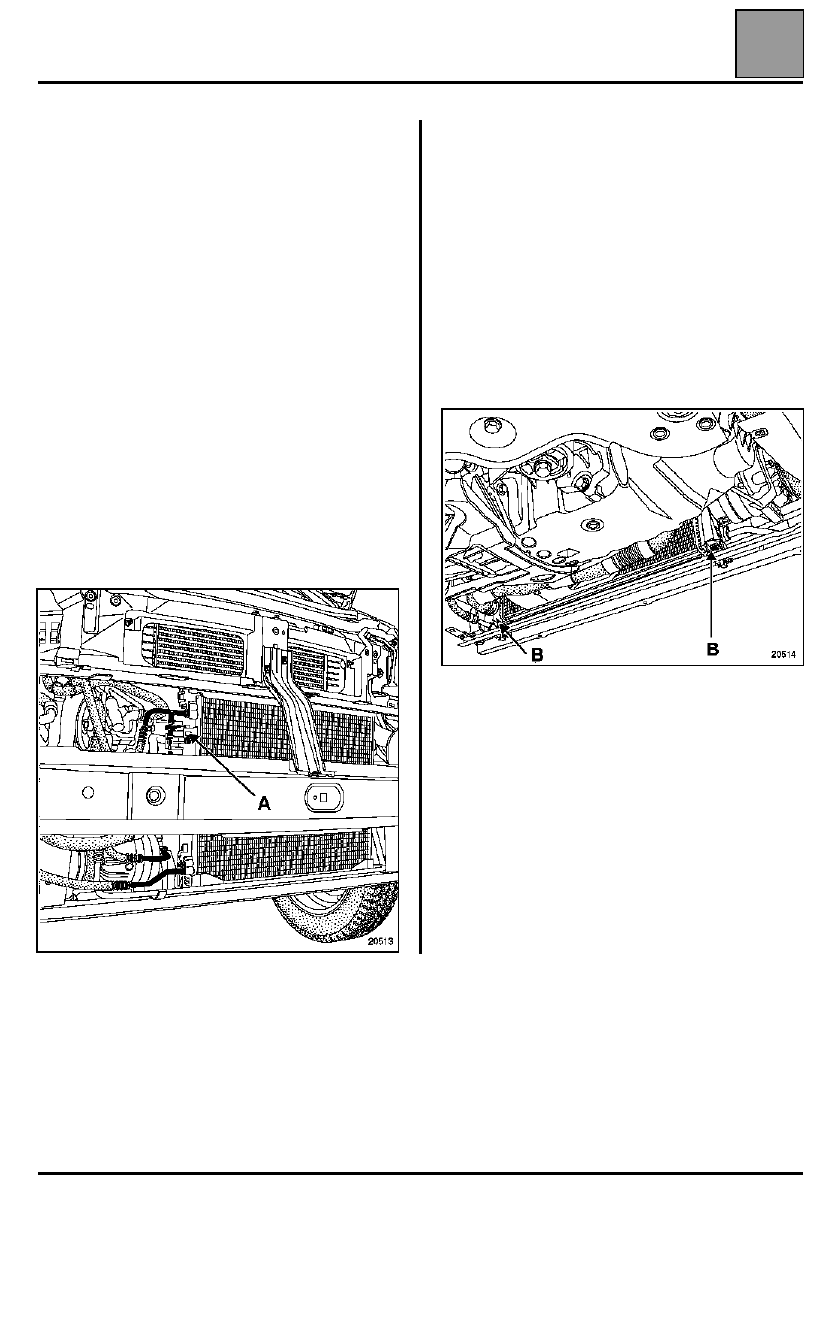

Soltar del radiador (A) y (B) después levantar el
condensador ligeramente hacia arriba.

Retirar el condensador par la parte inferior.

REPOSICIÓN

Verificar la correcta sujeción del condensador.

Proceder en el sentido inverso de la extracción.

Colocar el paragolpes (con dos personas).

Efectuar el llenado del circuito de fluido refrigerante
mediante la estación de carga.

Al sustituir el condensador, añadir 30 ml de aceite
preconizado en el compresor.

NOTA

: no olvidar conectar el captador de presión.

20513

20514

ACONDICIONADOR DE AIRE

Botella deshidratante

62

62-9

Botella deshidratante

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante mediante la
estación de carga.

Extraer:
– la calandra,
– la óptica derecha,

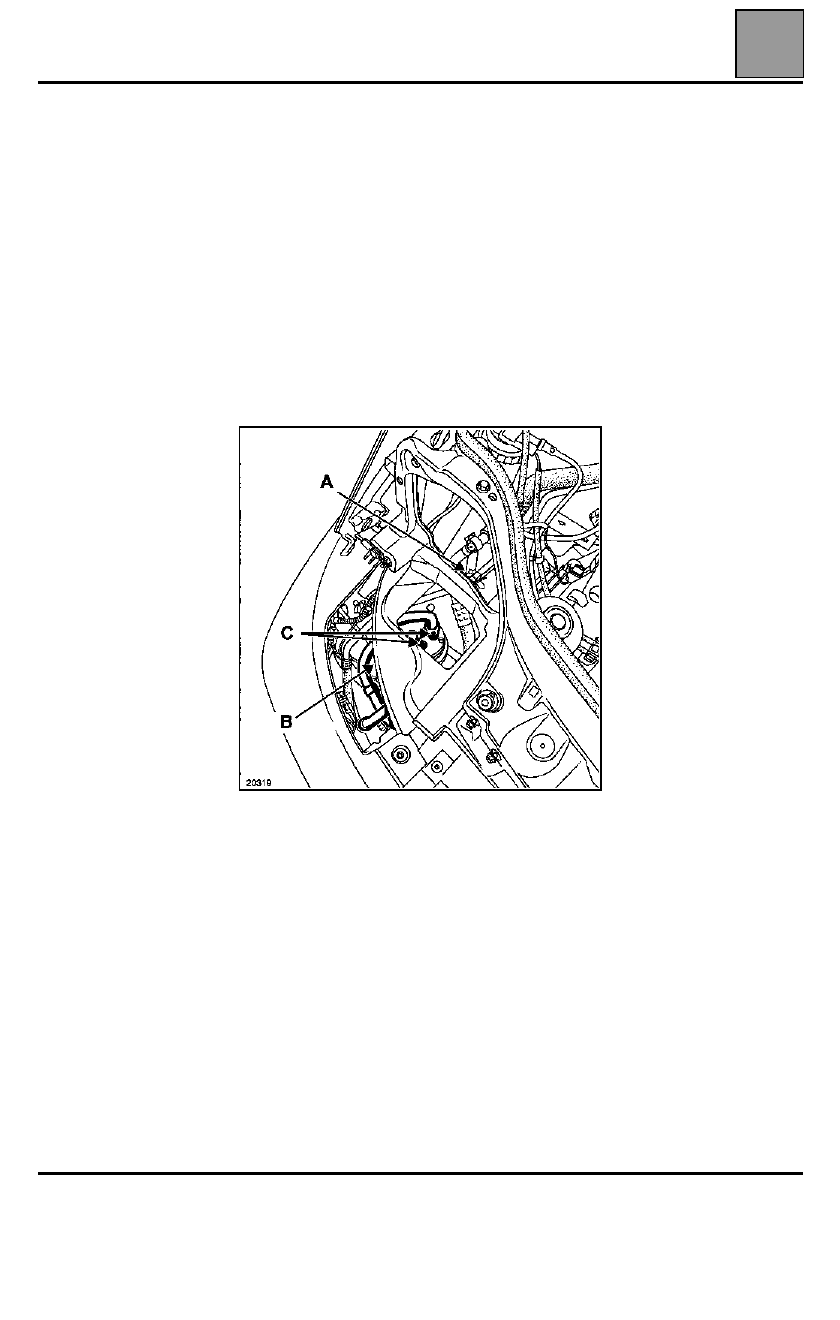

– el tornillo de fijación (A) de la patilla de sujeción de

los tubos,

– el tornillo de fijación (B) del tubo de baja presión en

la carrocería,

– los tornillos de fijación (C) de los tubos en la botella

deshidratante,

– la botella con la junta.

REPOSICIÓN

Aceitar las juntas de los tubos con aceite preconizado.

Proceder en el sentido inverso de la extracción.

Efectuar el llenado del circuito de fluido refrigerante
mediante la estación de carga.

En caso de sustitución de la botella deshidratante,
añadir 15 ml de aceite preconizado en el compresor.

20319

ACONDICIONADOR DE AIRE

Compresor

62

62-10

Compresor

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante mediante la
estación de carga.

Extraer la correa de accesorios (ver Capítulo 07
"Tensión correa de accesorios"

).

NOTA

: cualquier correa extraída debe ser sustituida.

Extraer:
– la protección bajo el motor,
– los tubos de climatización.

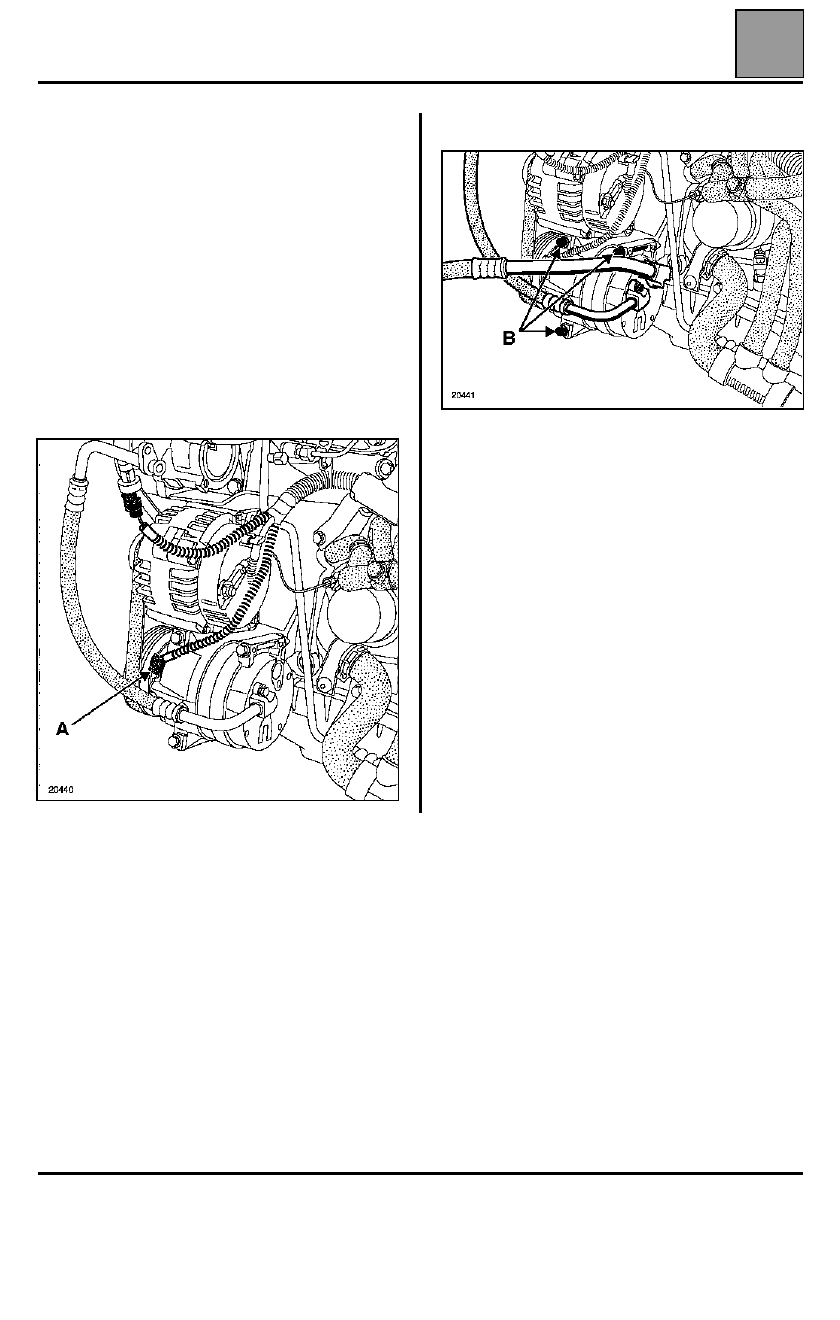

Desconectar el conector (A) del compresor.

Extraer las tres fijaciones (B) del compresor.

REPOSICIÓN

En el montaje, el compresor, si se sustituye, se
suministra lleno de aceite.

IMPORTANTE

: respetar rigurosamente las consignas

relativas a los rellenados de aceite durante las
intervenciones en los elementos del circuito de
acondicionador de aire.

Aceitar las juntas de los tubos con aceite preconizado.

Proceder en el sentido inverso de la extracción.
(Consultar Capítulo 07 "Tensión correa de
accesorios"

).

Apretar los tornillos de fijación de los tubos de fluido
refrigerante en el compresor a 3 daN.m.

Efectuar el llenado del circuito de fluido refrigerante
mediante la estación de carga.
