CALEFACCIÓN

Grupo motoventilador (GMV)

61

61-15

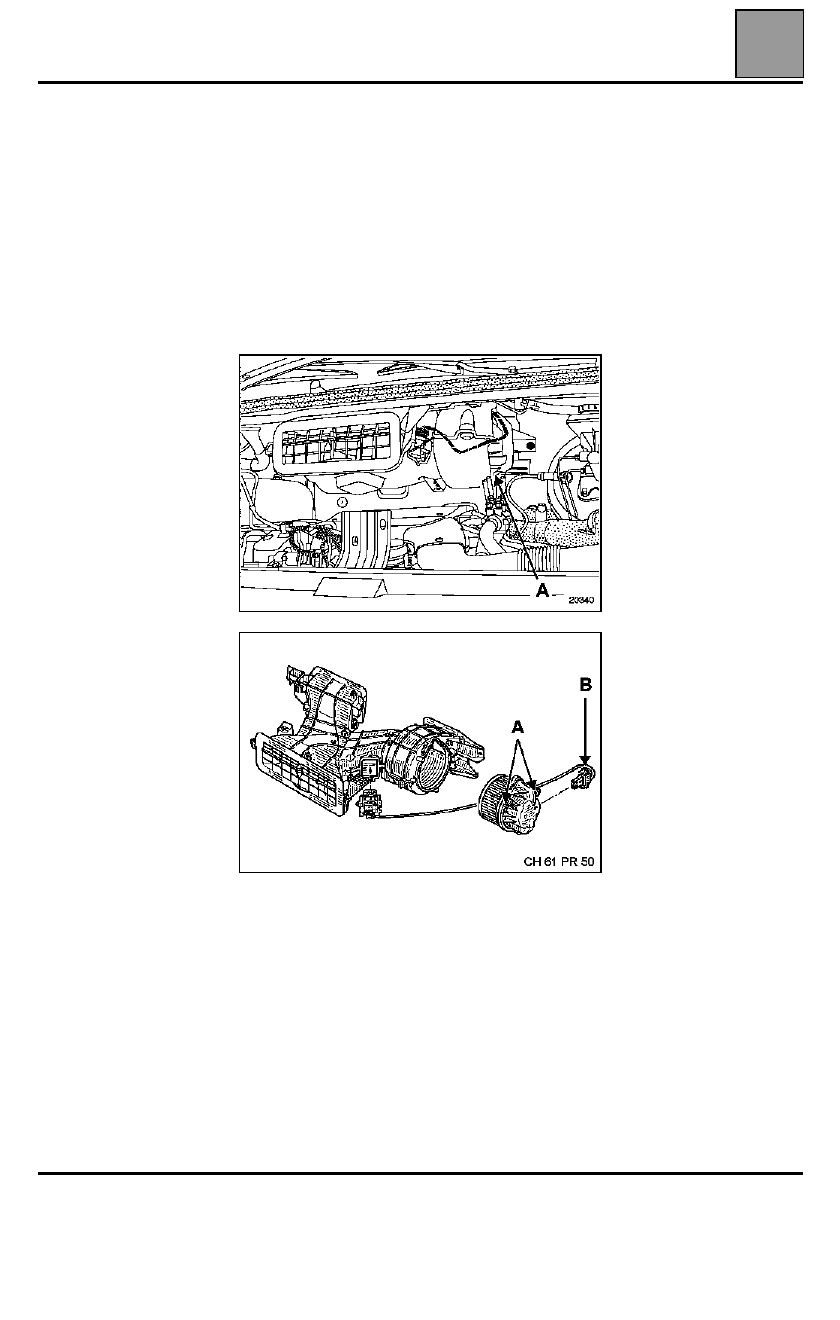

Grupo motoventilador (GMV)

EXTRACCIÓN

Abrir el capot.

Desconectar la batería.

Extraer el motor de ventilación de la calefacción de su
compartimiento, aflojando los tornillos (A).

Desencajar y después aplicar una ligera rotación al
cajetín para poder desconectar la conexión de
alimentación (B).

REPOSICIÓN

Proceder a la inversa de la extracción.

20340

ACONDICIONADOR DE AIRE

Módulo de potencia

61

61-16

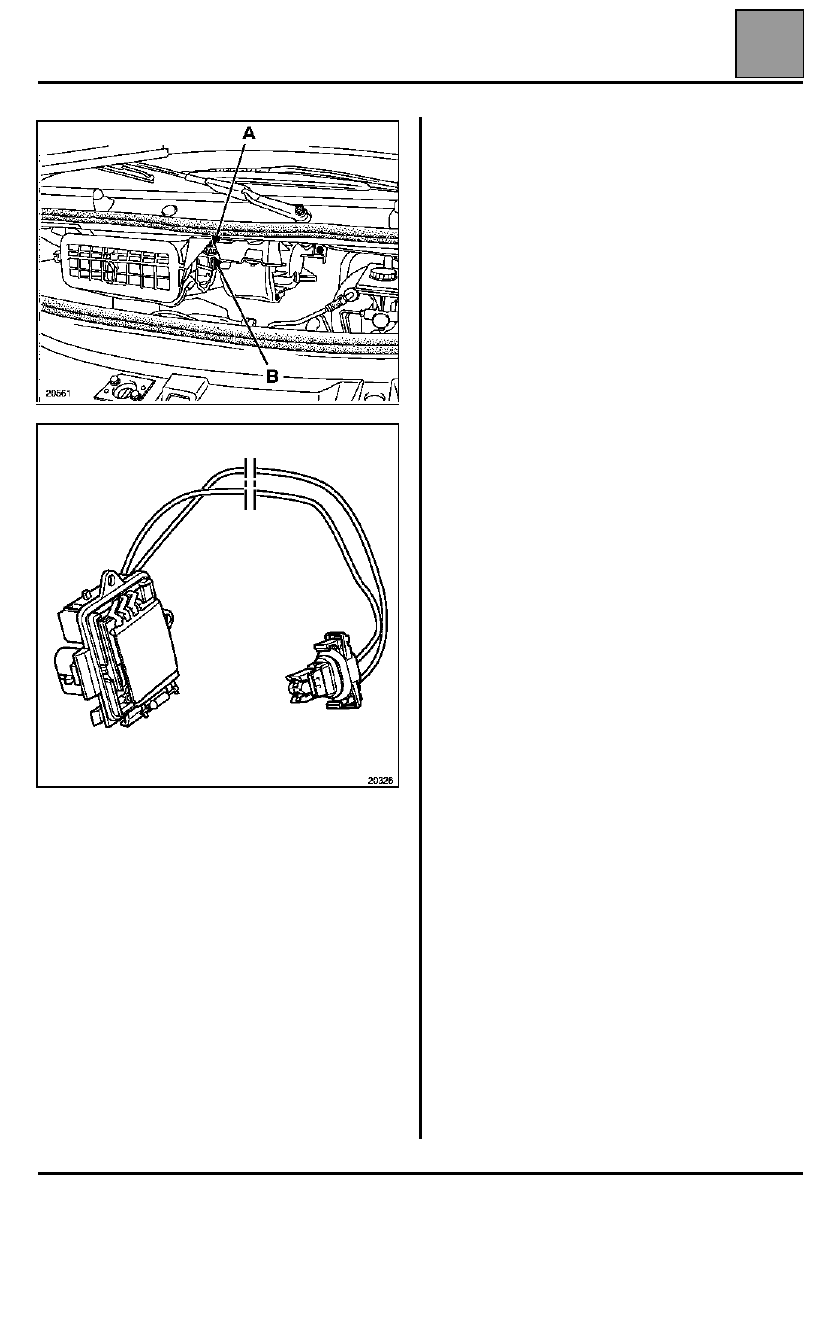

ACONDICIONADOR DE AIRE

Módulo de potencia

El módulo de potencia pilota la velocidad del
motoventilador según las necesidades determinadas
por la regulación.

Su acceso es posible sin la extracción del grupo
motoventilador (GMV).

EXTRACCIÓN

Desconectar las conexiones (A) y (B).

Aflojar el tornillo del guarnecido (GMV).

Extraer:
– el haz del cableado,
– el tornillo de fijación del módulo de potencia,
– el módulo de potencia.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20561

20326

ACONDICIONADOR DE AIRE

Generalidades

62

62-1

162

ACONDICIONADOR DE AIRE

Generalidades

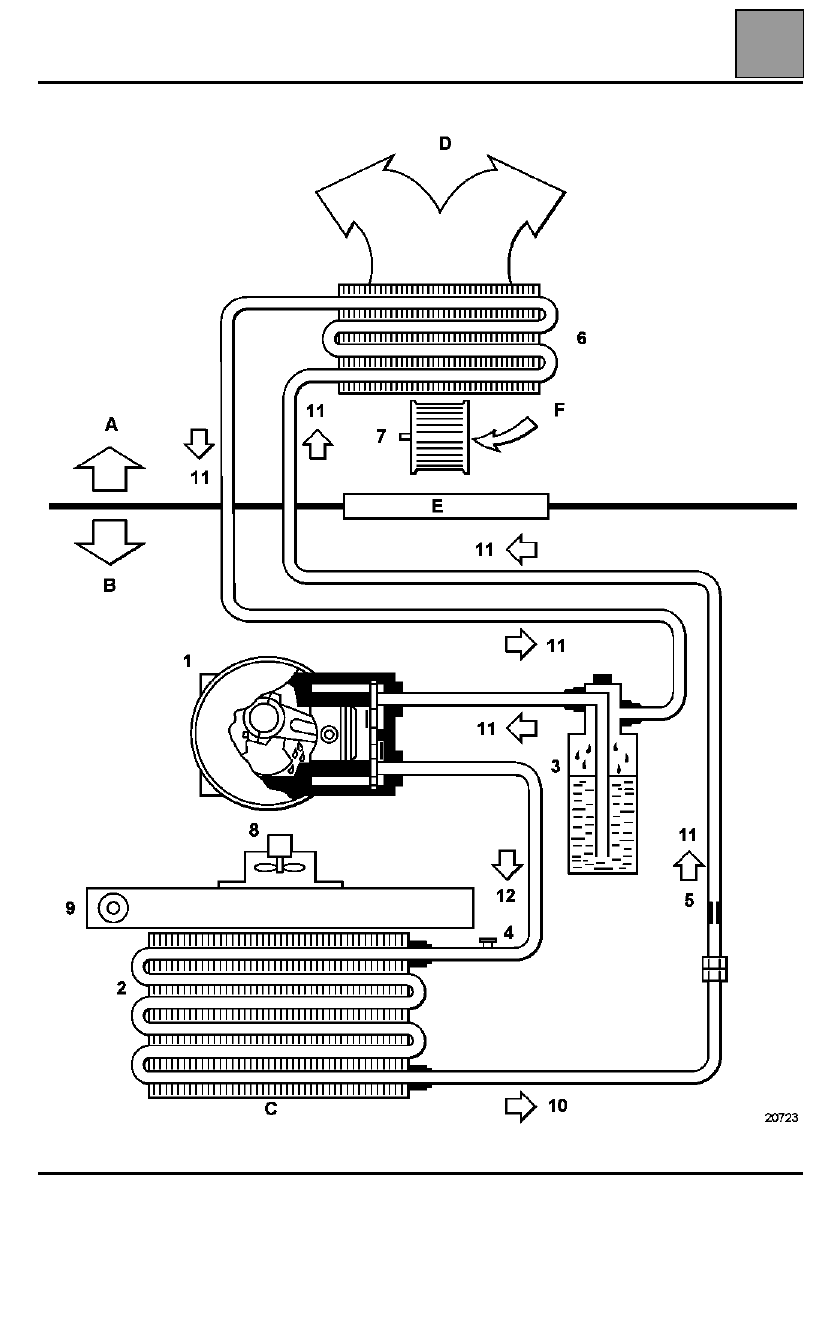

ACONDICIONADOR DE AIRE

Generalidades

62

62-2

A
B
C
D
E
F

1
2
3
4
5
6
7
8
9
10
11
12

Habitáculo
Compartimiento del motor
Aire exterior
Hacia cajetín de mezcla de aire
Salpicadero de alero
Aire exterior o reciclado

Compresor
Condensador
Botella deshidratante
Captador de presión
Expansor
Evaporador
Motoventilador de climatización
Motoventilador de refrigeración
Radiador motor
Líquido a alta presión
Vapor a baja presión
Vapor a alta presión
