CALEFACCIÓN

Cuadro de mando

61

61-7

Cuadro de mando

EXTRACCIÓN

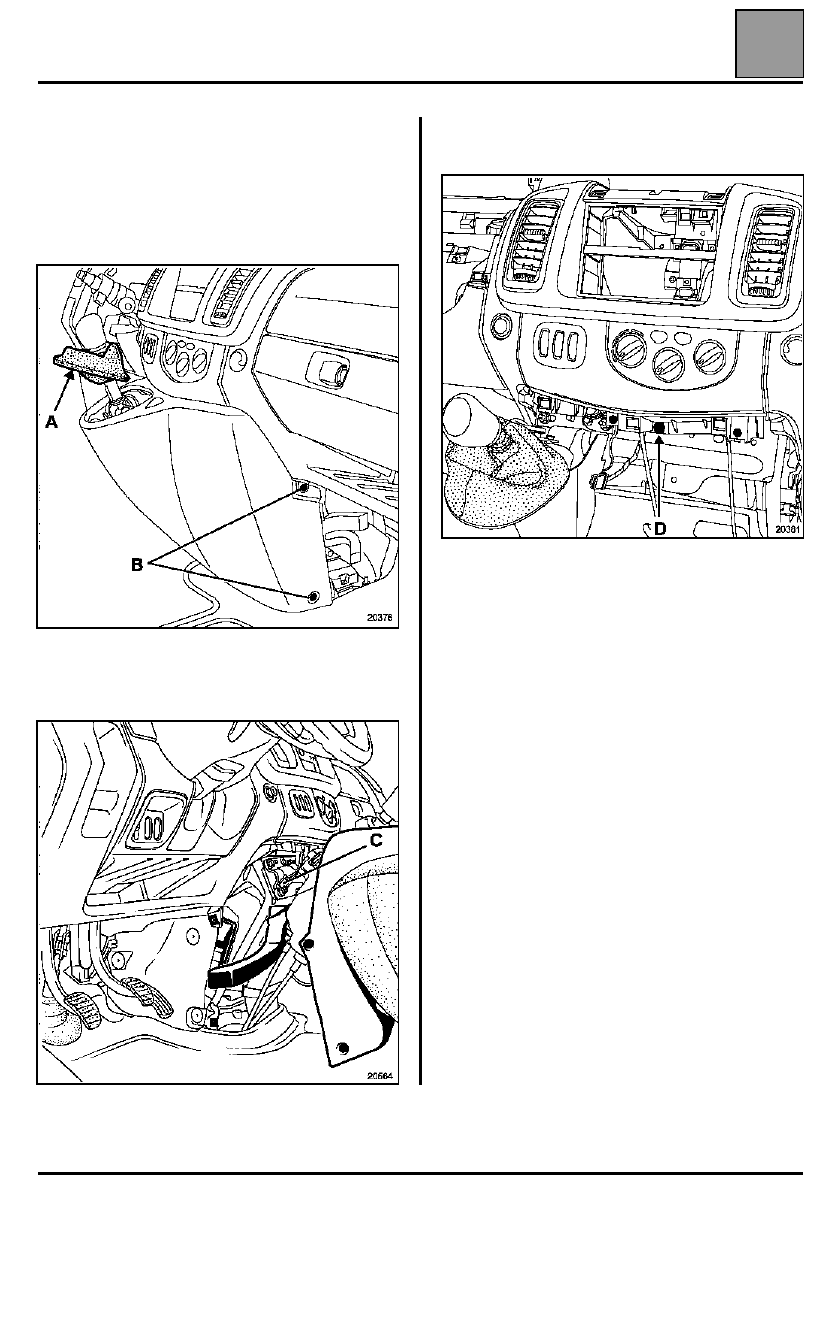

Desconectar la batería.

Soltar:
– el fuelle de la palanca de velocidades (A) y después

aflojar los cuatro tornillos (B) de la consola,

– la consola central con el fin de poder acceder al

conector del contactor de las luces de precaución
(C).

Extraer el cuadro de mando con su soporte - tornillo
(D).

20376

20564

20376

CALEFACCIÓN

Cuadro de mando

61

61-8

EXTRACCIÓN

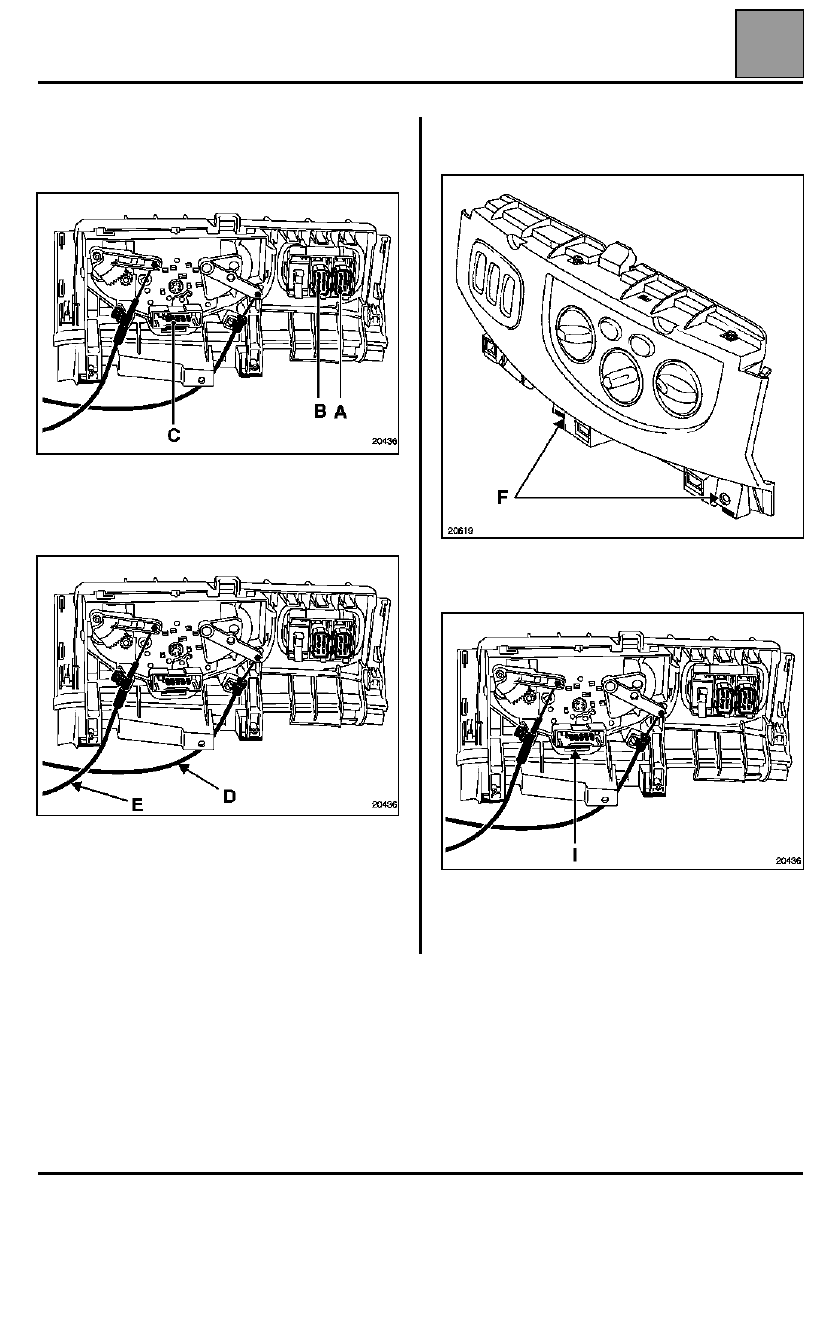

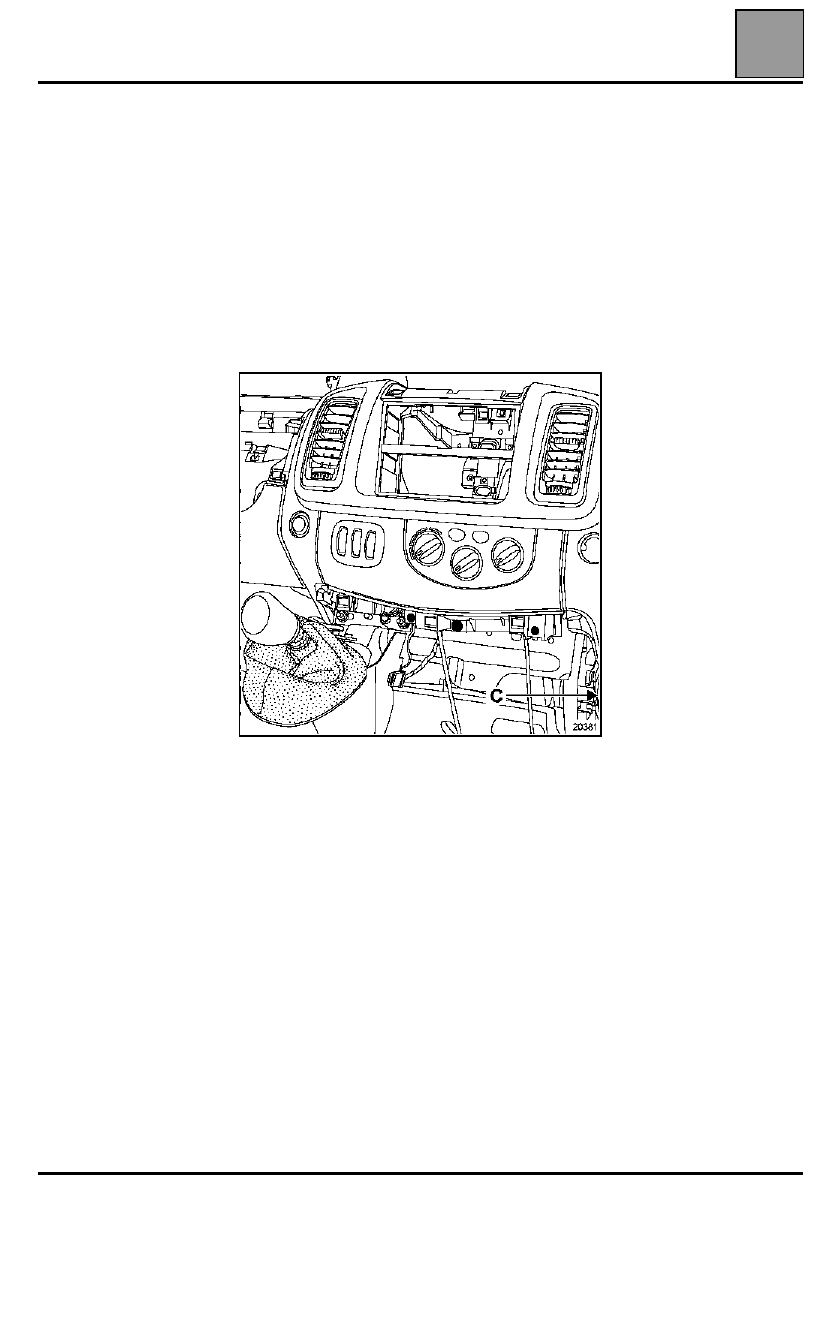

Desconectar los conectores (A), (B) y (C).

Extraer:
– el cable del mando de temperatura del aire (D),
– el cable del mando de reparto de aire (E),

– los dos tornillos (F) de fijación del cuadro de mando

en su soporte.

Desgrapar la fijación inferior (I) y extraer el cuadro de
mando.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20436

20436

20619

20436

CALEFACCIÓN

Cables de mando

61

61-9

Cables de mando

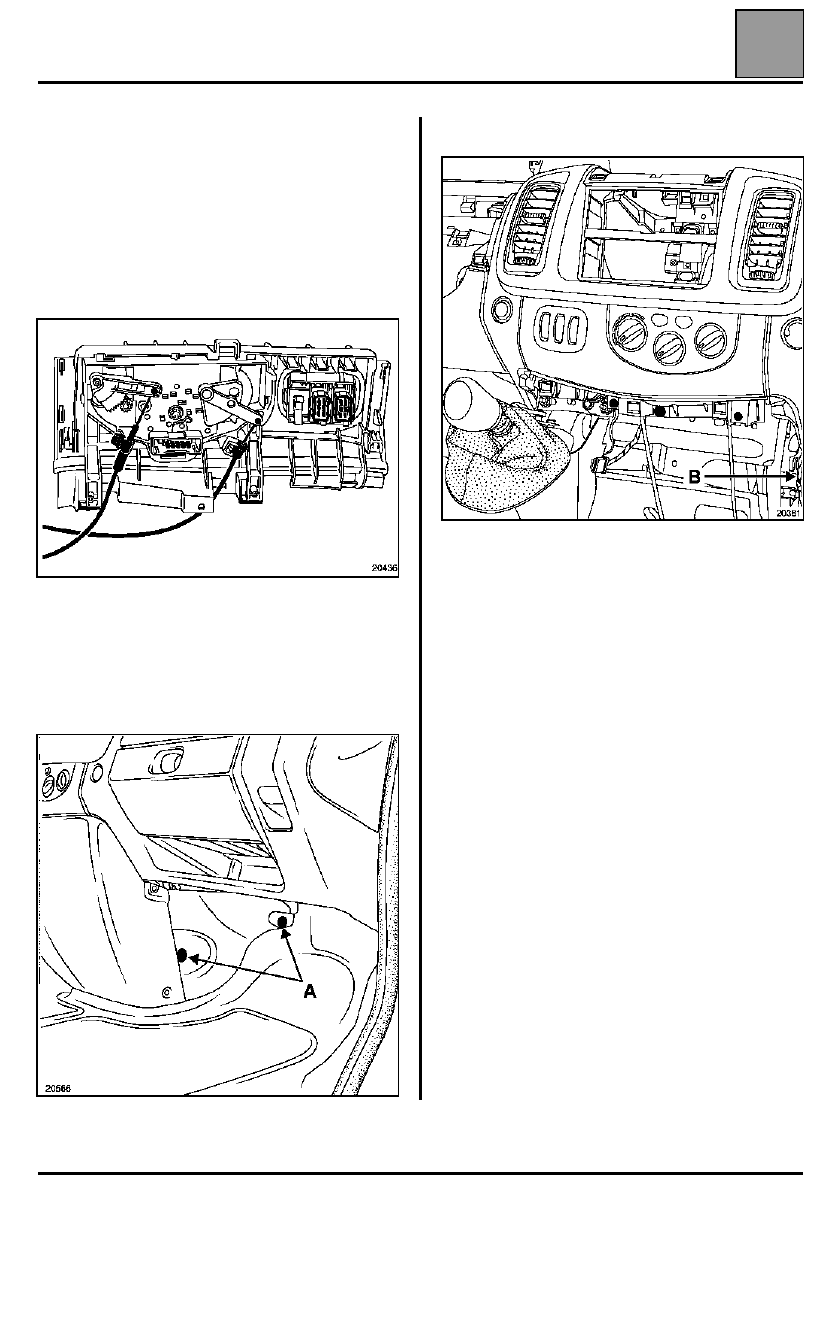

CABLE DE MANDO DEL ROTADOR DE REGLAJE
DE LA TEMPERATURA

EXTRACCIÓN

Cable de mando del rotador de reglaje de la
temperatura, lado cajetín de mando.

Extraer el cuadro de mando (consultar capítulo
"Cuadro de mando"

).

Cable de mando del rotador de reglaje de la
temperatura, lado cajetín repartidor.

Extraer:
– las tapas laterales derechas,
– los dos clips (A).

Desgrapar el cable (B).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20436

20586

20381

CALEFACCIÓN

Cables de mando

61

61-10

CABLE DE MANDO DE LA TRAMPILLA DE
MEZCLA DE AIRE

EXTRACCIÓN

Cable de mando de la trampilla de mezcla de aire,
lado cajetín de mando.

Extraer el cuadro de mando (consultar capítulo
"Cuadro de mando"

).

Cable de mando de la trampilla de mezcla de aire,
lado cajetín repartidor.

Extraer:
– los dos clips (A),
– la tapa lateral derecha.

Desgrapar el cable (C).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20581
