CALEFACCIÓN

Cajetín repartidor

61

61-11

Cajetín repartidor

EXTRACCIÓN - REPOSICIÓN

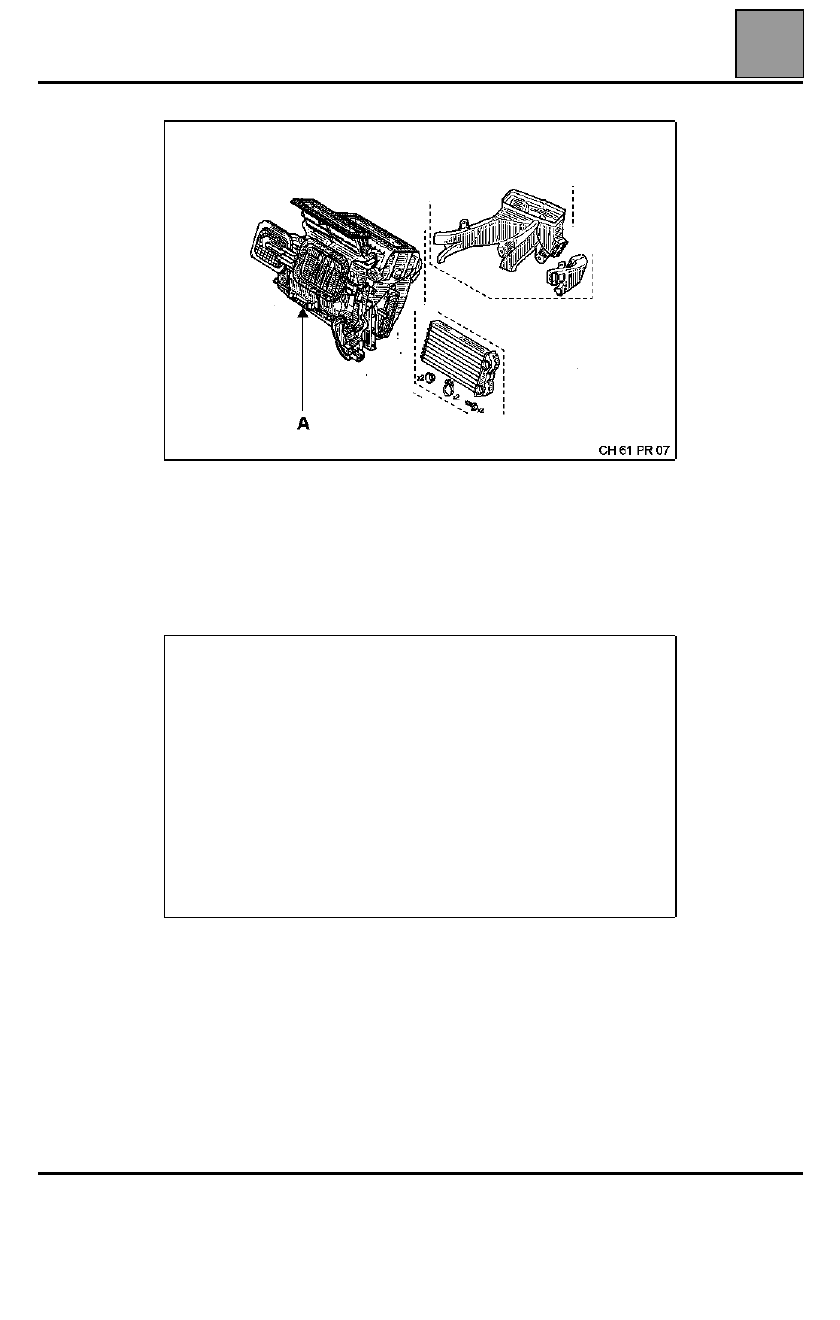

El cajetín repartidor de aire (A) es accesible tras la extracción del tablero de
bordo y de la viga de refuerzo del habitáculo.

Seguir las instrucciones de extracción - reposición en el capítulo 62
"extracción-reposición del cajetín evaporador"

.

IMPORTANTE

: antes de conectar el cojín airbag, es necesario aplicar el

proceso de control de funcionamiento del sistema:

●

Verificar que el testigo del airbag en el cuadro de instrumentos está
encendido con el contacto puesto (calculador desbloqueado), conectar
un quemador inerte en el conector de cada cojín del airbag y verificar que
el testigo se apaga.

●

Cortar el contacto, conectar el cojín del airbag en el lugar del quemador
inerte y fijar el cojín en el volante.

●

Poner el contacto, verificar que el testigo se enciende tres segundos al
poner el contacto, después se apaga y permanece apagado.

●

Si el testigo no funciona como se ha indicado, consultar el Capítulo 88.

CALEFACCIÓN

Cajetín repartidor

61

61-12

REGLAJE Y REPARTO DE LA POTENCIA DE
CALEFACCIÓN

Existen dos posibilidades para hacer variar la potencia
de calefacción:
– el caudal de aire,
– la temperatura del aire.

La variación del caudal de aire la realiza el usuario a la
altura del cuadro de mando.

La variación de la temperatura del aire se obtiene por
los diferentes reglajes de la trampilla de mezcla. En el
cajetín repartidor el aire es desviado según la posición
de la trampilla de mezcla, pasa por el radiador de
calefacción y después se mezcla con aire frío para
obtener la temperatura del aire deseada por el
usuario.

El reparto y la difusión del aire en el habitáculo son
asegurados por:
– un repartidor de aire con cinco modos,
– cuatro aireadores,
– dos conductos a los pies delanteros,
– una boca de deshielo / desempañado parabrisas,
– dos bocas de deshielo / desempañado de los

cristales laterales delanteros.

CALEFACCIÓN

Radiador

61

61-13

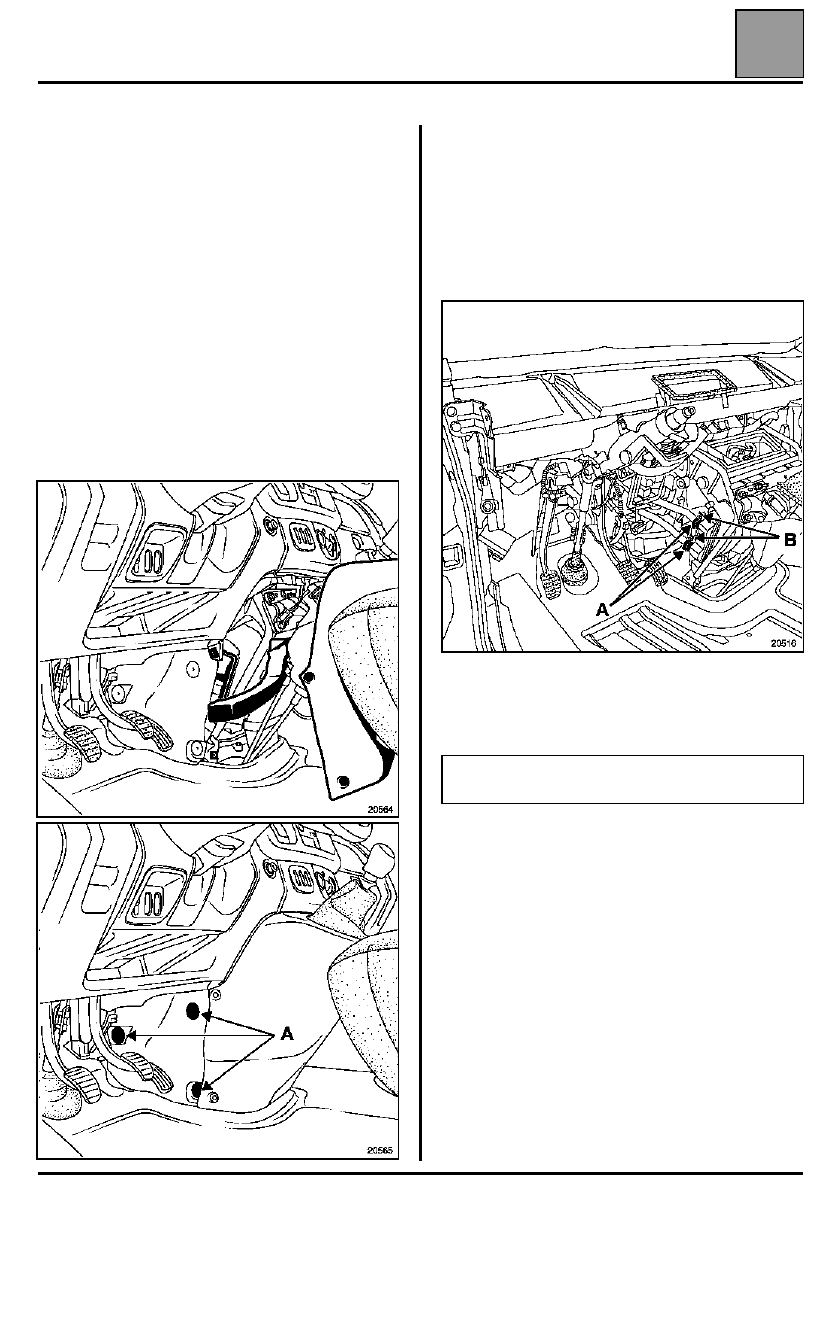

Radiador

EXTRACCIÓN

Lado compartimiento del motor

Colocar una pinza de manguitos en cada tubo de
agua, antes de los purgadores del aerotermo.

Lado habitáculo

Para la extracción del radiador no hay que efectuar
la extracción del tablero de bordo.

Extraer la consola central (consultar el capítulo
"Cuadro de mando"

).

Desconectar el contactor de las luces de precaución.

Soltar los tres clips (A) de la tapa lateral izquierda con
el conducto de aire.

Instalar un recipiente bajo el radiador para vaciarlo.

Aflojar las dos abrazaderas (A) de los tubos del
circuito de agua del radiador.

Desencajar los dos tubos de agua.

Aflojar los dos tornillos (B) de sujeción del radiador y
después retirar éste.

REPOSICIÓN

Proceder a la inversa de la extracción.

20564

20565

20516

Sustituir las dos juntas de canalización del radiador
y colocar correctamente las dos abrazaderas.

CALEFACCIÓN

Bloque de entrada de aire

61

61-14

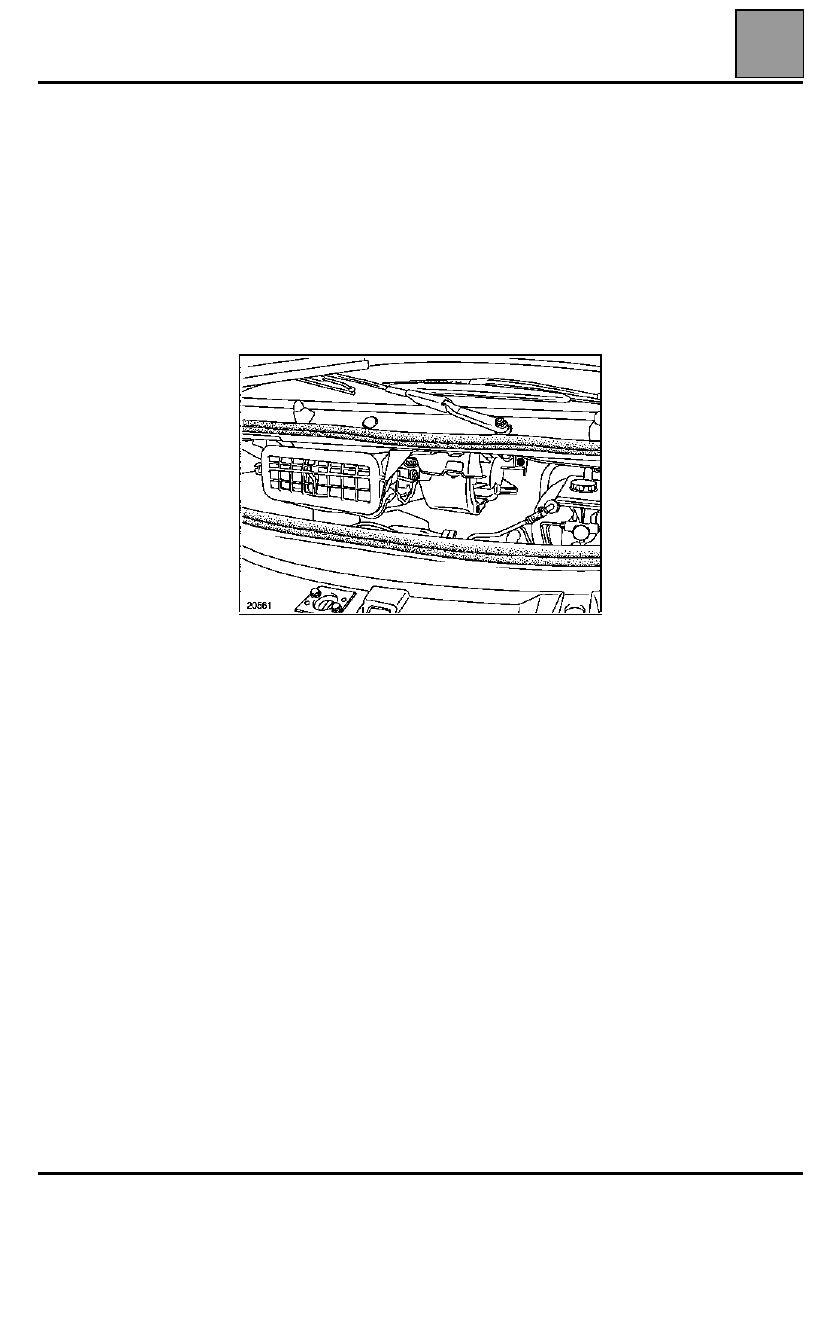

Bloque de entrada de aire

EXTRACCIÓN

Desconectar:
– la batería,
– el conector del bloque de entrada de aire.

Extraer las cuatro fijaciones del bloque de entrada de
aire.

Desencajar el manguito de recuperación de agua.

Extraer el bloque de entrada de aire.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20561
