ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-15

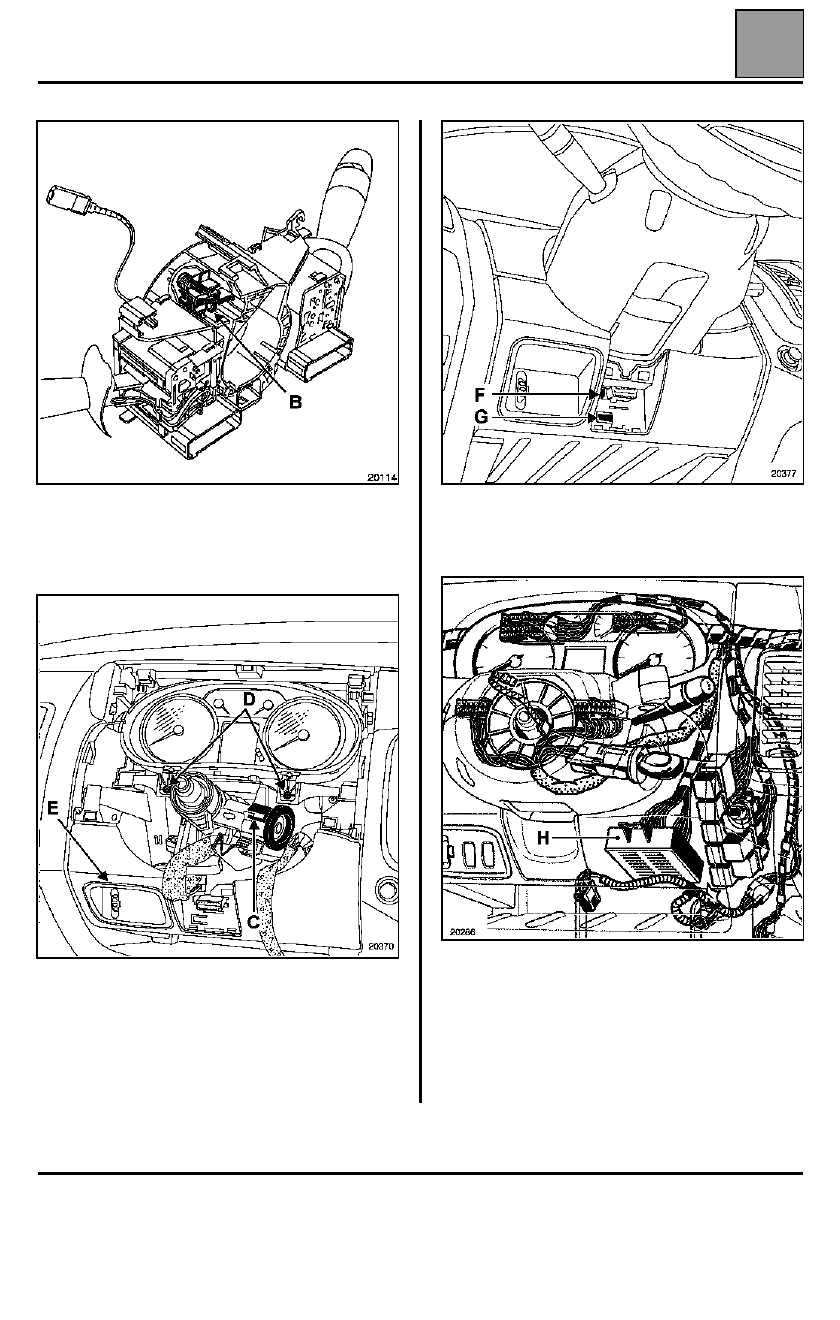

Desconectar los conectores.

Aflojar el tornillo (B) y después sacar el conjunto
contactor giratorio.

Extraer:
– el casquillo transpondedor (C),
– los dos tornillos de fijación (D) del cuadro de

instrumentos,

– el cuadro de instrumentos.
– la platina (E) y desconectar los conectores (según

versión).

Extraer:
– la toma de diagnóstico (F),
– el conector del contactor de arranque (G).

Desconectar la unidad central del habitáculo (H) (está
situada cerca de la columna de dirección).

20114

20370

20377

20286

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-16

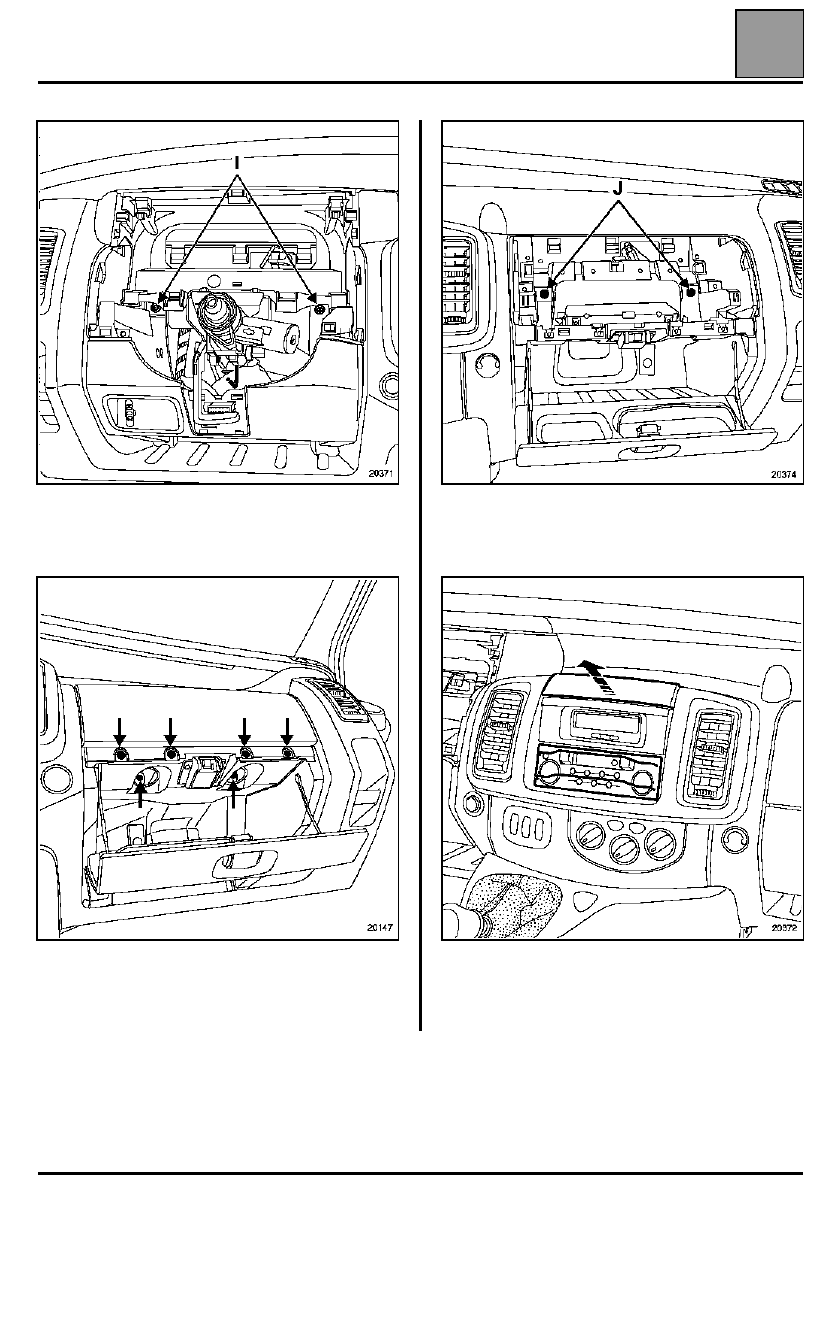

Quitar los tornillos de fijación (I).

Bloquear el mando de reglaje en altura del volante.

Extraer los seis tornillos de fijación del airbag del
pasajero.

Desconectar el conector y después sacar el airbag.

Quitar los tornillos de fijación (J).

Desconectar el conector del iluminador de guantera.

Soltar la tapa superior central.

Extraer el auto-radio, útil (MS.1373).

20371

20147

20374

20372

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-17

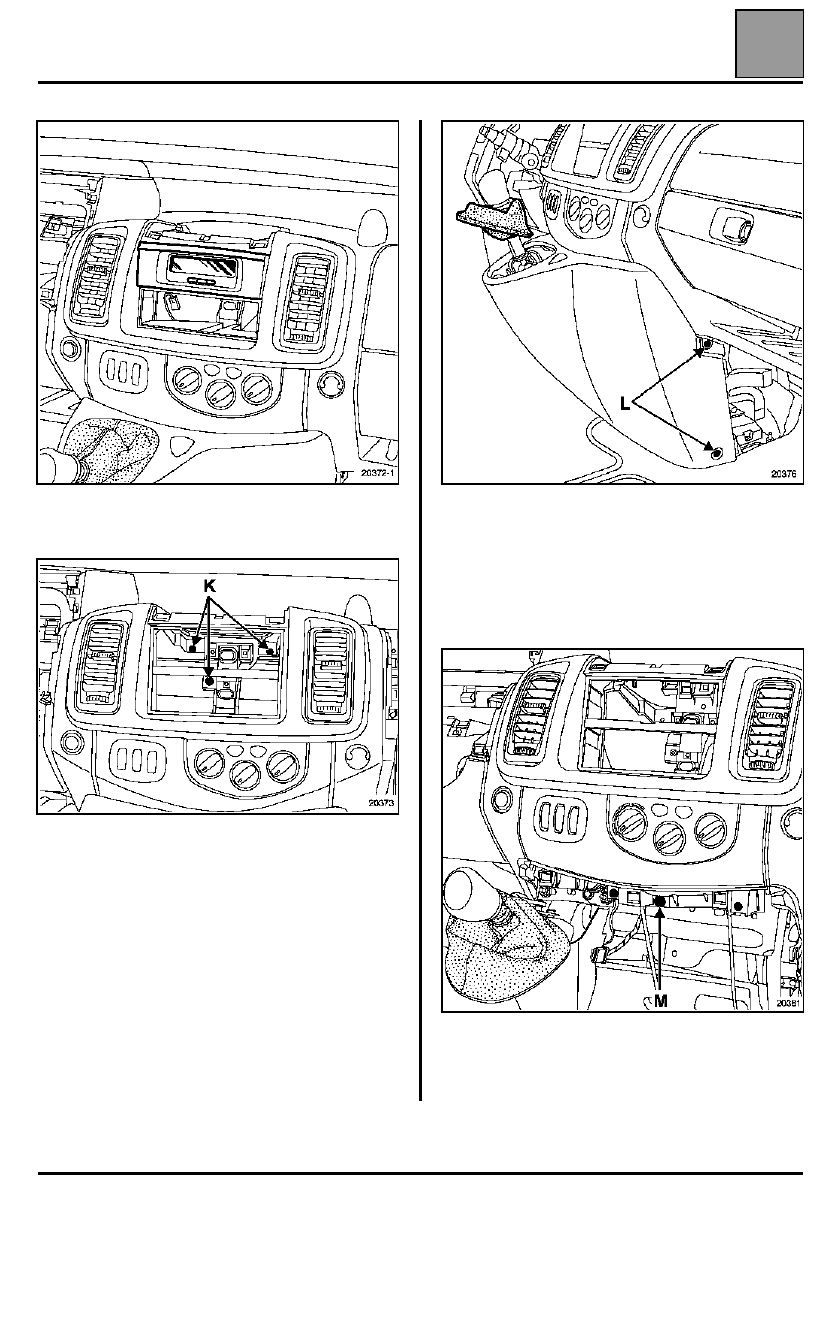

Extraer:
– la pantalla central,

– los tornillos de fijación (K).

Soltar el fuelle de la palanca de mando de velocidad.

Quitar los cuatro tornillos de fijación (L).

Desconectar el conector de las luces de precaución.

Sacar la consola central.

Quitar el tornillo de fijación (M).

Desconectar los conectores y después sacar el
cuadro de mando de calefacción.

20372.1

20373

20376

20381

ACONDICIONADOR DE AIRE

Cajetín evaporador

62

62-18

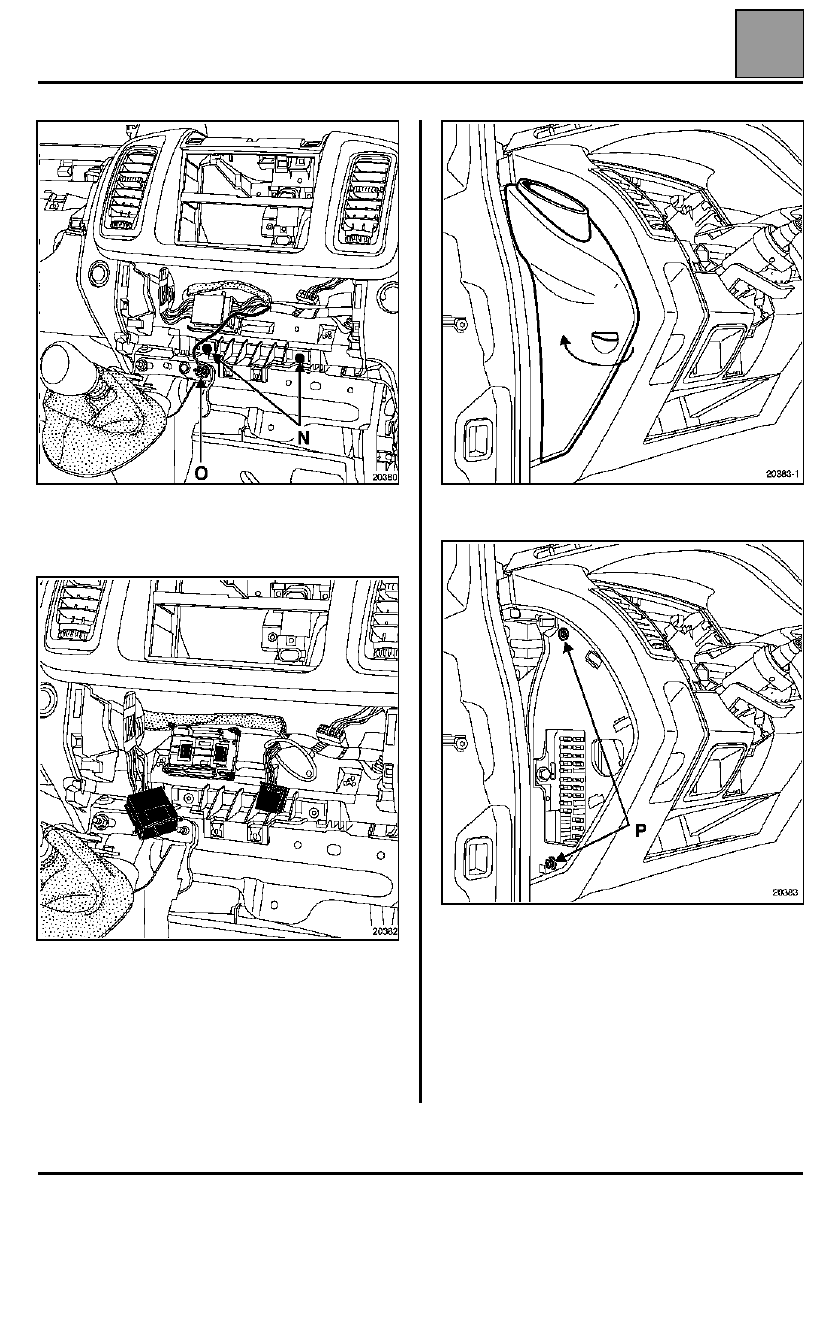

Extraer:
– los tornillos de fijación (N),
– el cable de masa (O),

– el conector.

Soltar los soportes del cenicero.

Extraer las cuatro fijaciones laterales (P).

La continuación de las operaciones requiere dos
operarios.

Sacar parcialmente el tablero de bordo.

Desconectar los conectores de altavoces.

Extraer el tablero de bordo.

20380

20382

20383.1

20383
