MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

37

37-18

137

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

EXTRACCIÓN

Desconectar la batería.

En el habitáculo:

Desacoplar la rótula del emisor del pedal del
embrague.

En el compartimiento del motor:

Vaciar el depósito de líquido de frenos hasta que el
nivel esté por debajo del orificio de alimentación del
emisor.

Colocar un paño debajo de este orificio, desacoplar el
tubo del depósito de líquido de frenos y colocar los
tapones.

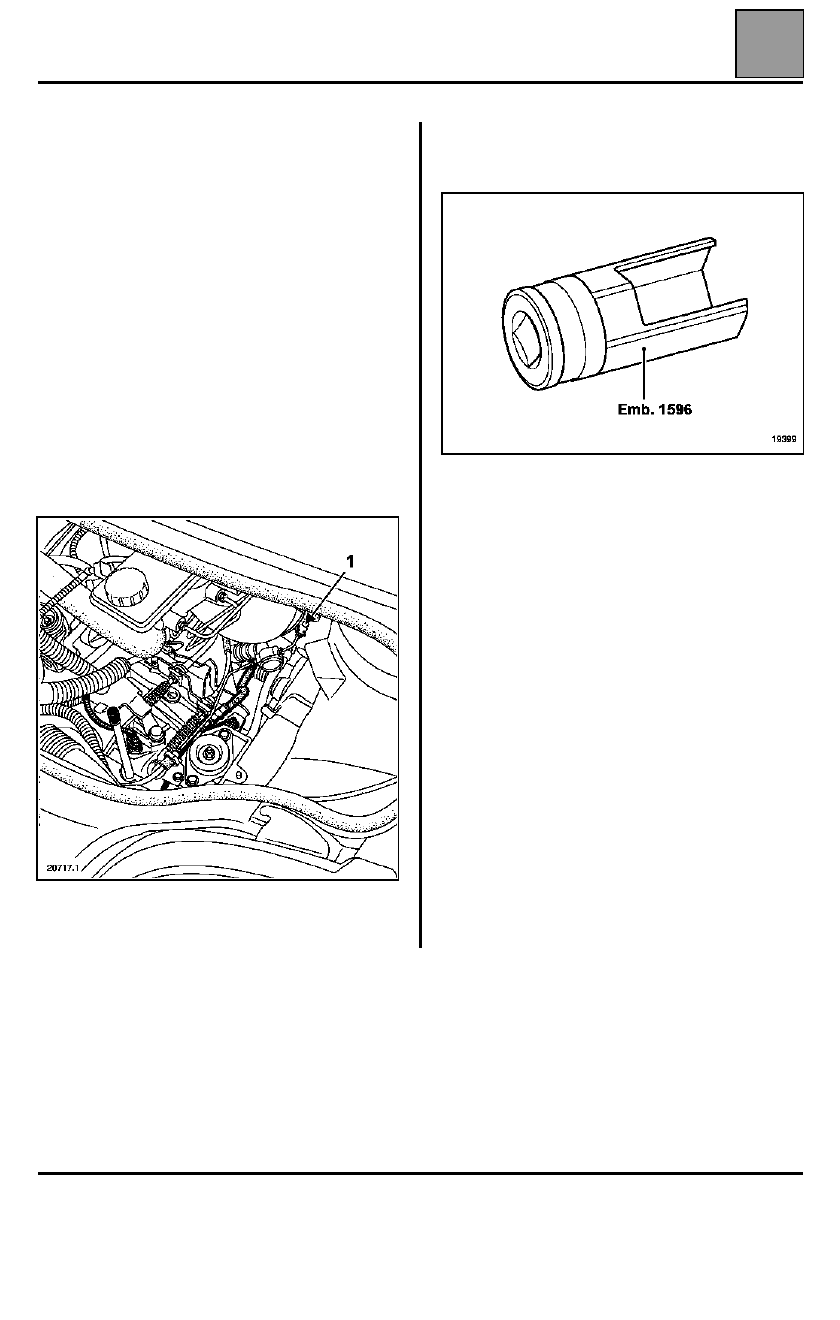

Liberar la grapa (1) de sujeción del tubo de unión del
emisor-receptor sobre el emisor.

Colocar un paño debajo del emisor y después
desacoplar el tubo de unión del emisor y colocar unos
tapones en cada orificio.

Extraer el emisor del salpicadero girándolo un cuarto
de vuelta en el sentido horario (fijación de tipo
bayoneta) mediante el útil Emb. 1596.

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

37

37-19

REPOSICIÓN

Verificar el estado de las juntas.

Proceder en el sentido inverso de la extracción.

El emisor posee un posicionador.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:

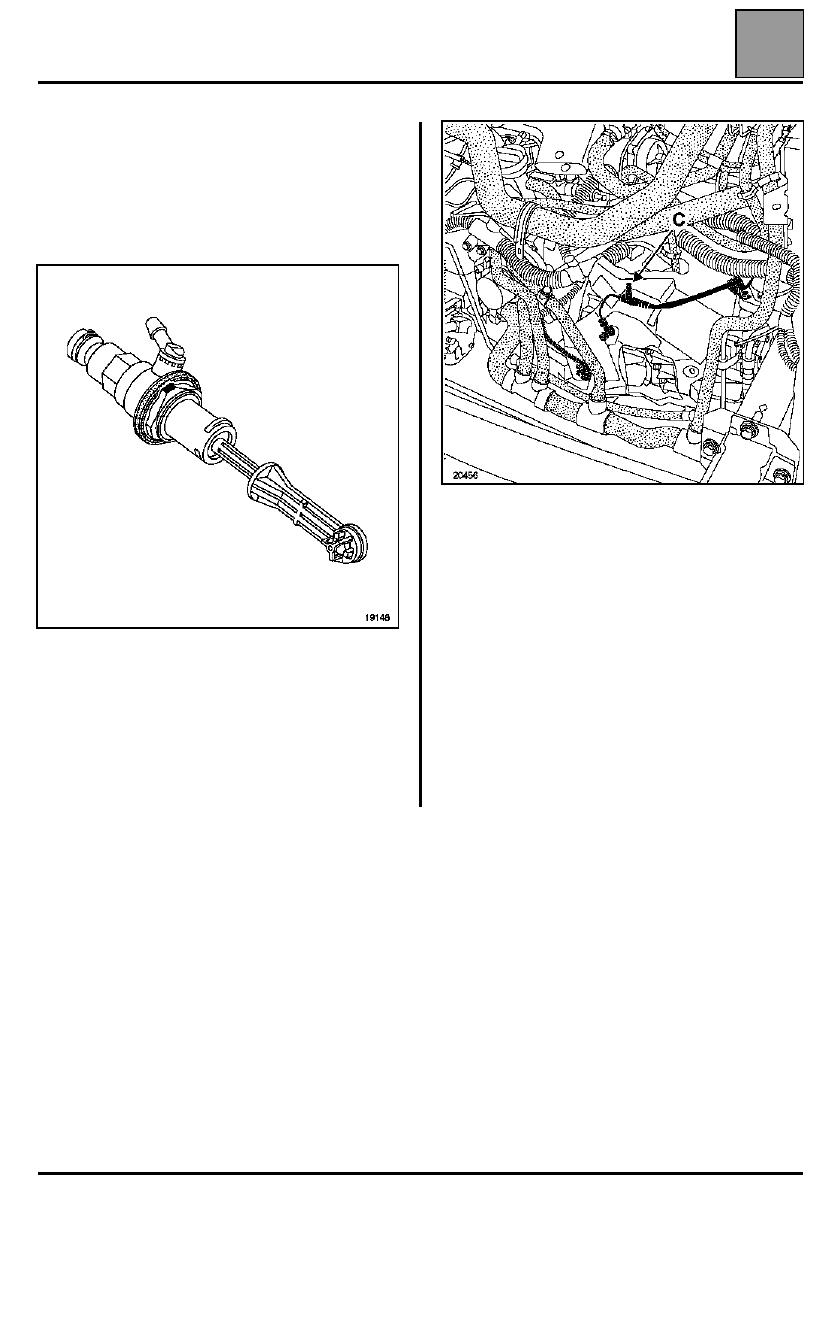

– conectar en el orificio (C) un tubo unido a un depósito

que contenga líquido de freno,

– instalar el aparato de purga,
– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del depósito de líquido de
freno.

Verificar el correcto funcionamiento del sistema de
embrague.

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro receptor del embrague

37

37-20

Cilindro receptor del embrague

EXTRACCIÓN

La extracción del receptor de embrague sólo puede
realizarse tras haber extraído la caja de velocidades.

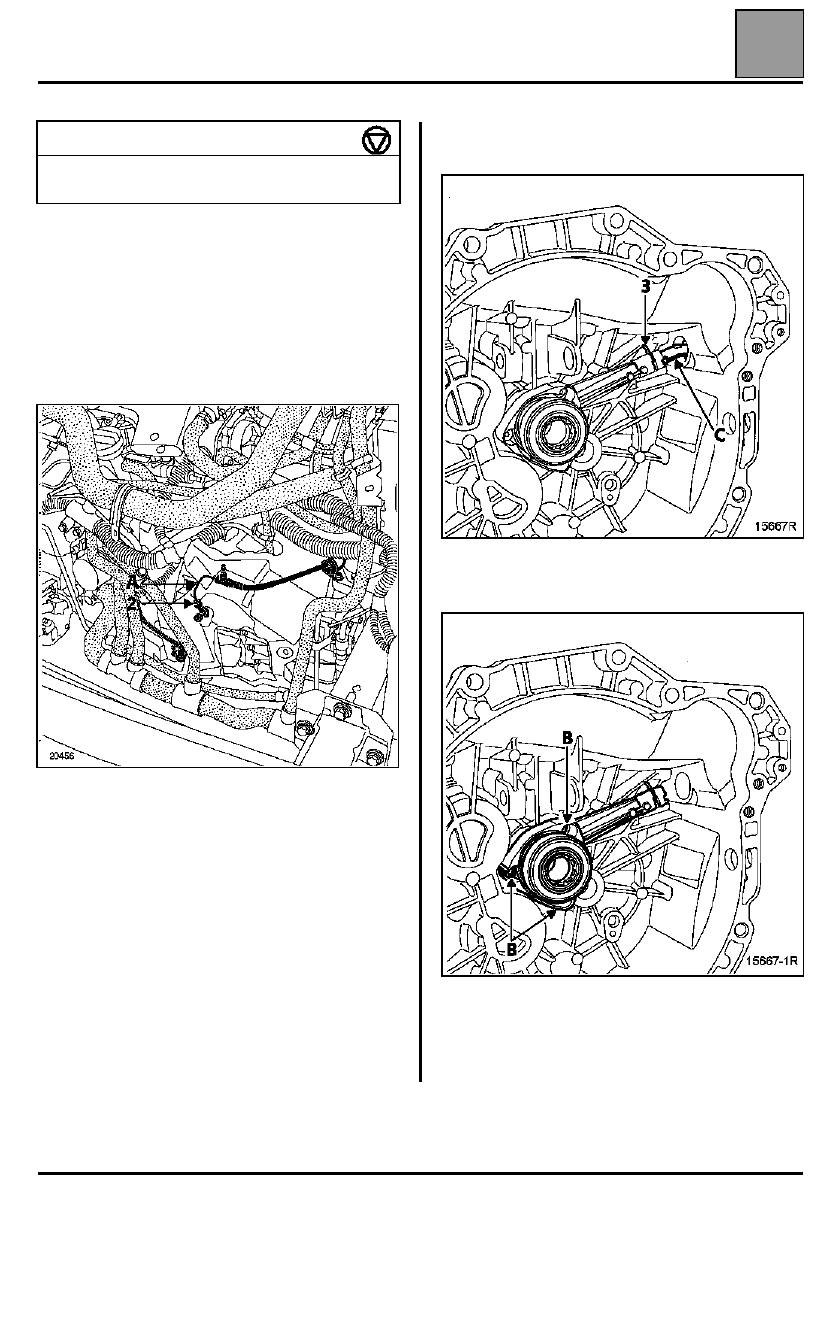

Desacoplar:
– el tubo de unión emisor-receptor liberando la grapa

(2) situada en el racor (A),

– el racor (C) del cilindro receptor del embrague

extrayendo la grapa (3).

Quitar los tres tornillos (B) de fijación del cilindro
receptor del embrague; después, extraerlo.

ATENCIÓN: no hacer funcionar nunca el sistema
cuando el receptor esté extraído (aunque éste esté
unido al pedal del embrague); hay riesgo de
expulsión del pistón hidráulico y del tope del
receptor.

PAR DE APRIETE (en daN.m)

Tornillos de sujeción del receptor sobre
la campana del embrague

0,8

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro receptor del embrague

37

37-21

PK 6

REPOSICIÓN

Verificar el estado de las juntas.

Proceder en el sentido inverso de la extracción.

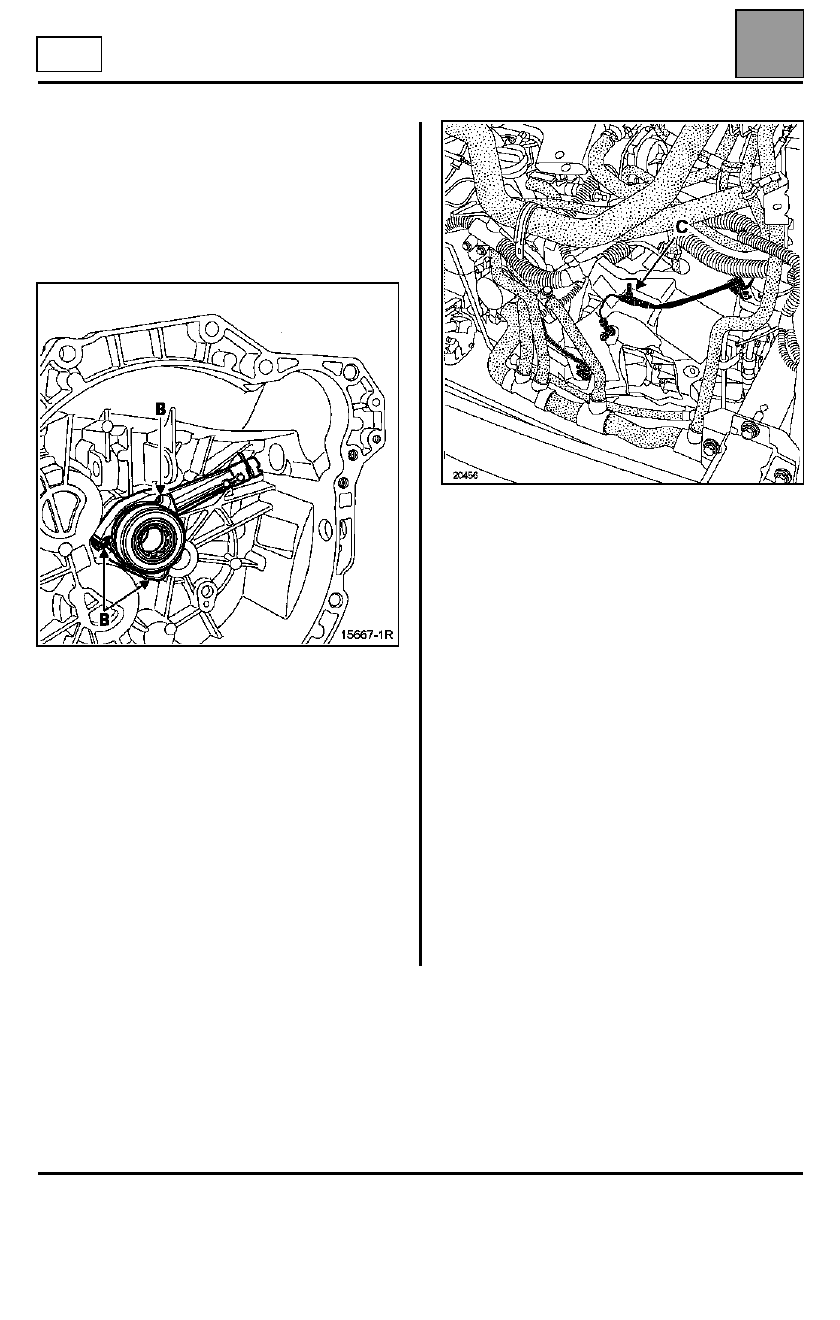

Apretar los dos tornillos (B) de fijación del receptor al
par de 0,8 N.m.

IMPORTANTE: para evitar que se estropee el
receptor, no untar el árbol de salida de la caja de
velocidades con grasa.

NOTA: para evitar riesgos de fuga, sustituir el
receptor tras cambiar un mecanismo del
embrague.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:
– conectar en el orificio (C) un tubo unido a un depósito

que contenga líquido de freno,

– instalar el aparato de purga,
– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del depósito de líquido de
freno.

Verificar el correcto funcionamiento del sistema de
embrague.
