Renault Trafic II. Manual - parte 60

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37

37-14

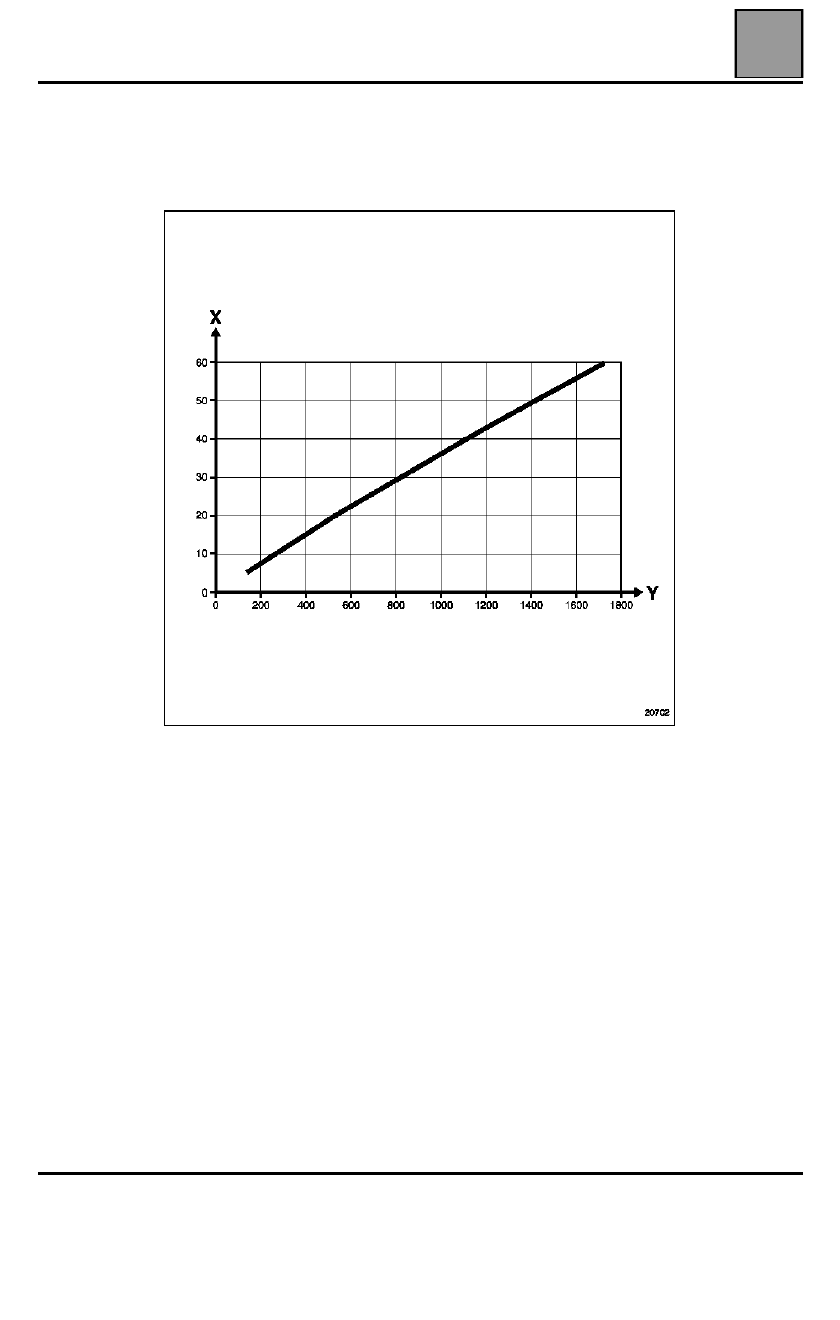

Carga en el eje trasero / deflexión del neumático (presión 1 bar)

CONTINENTAL 195/65 R 16

X

 = Deflexión (mm)

Y

 = Carga en el eje trasero (kg)

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37

37-15

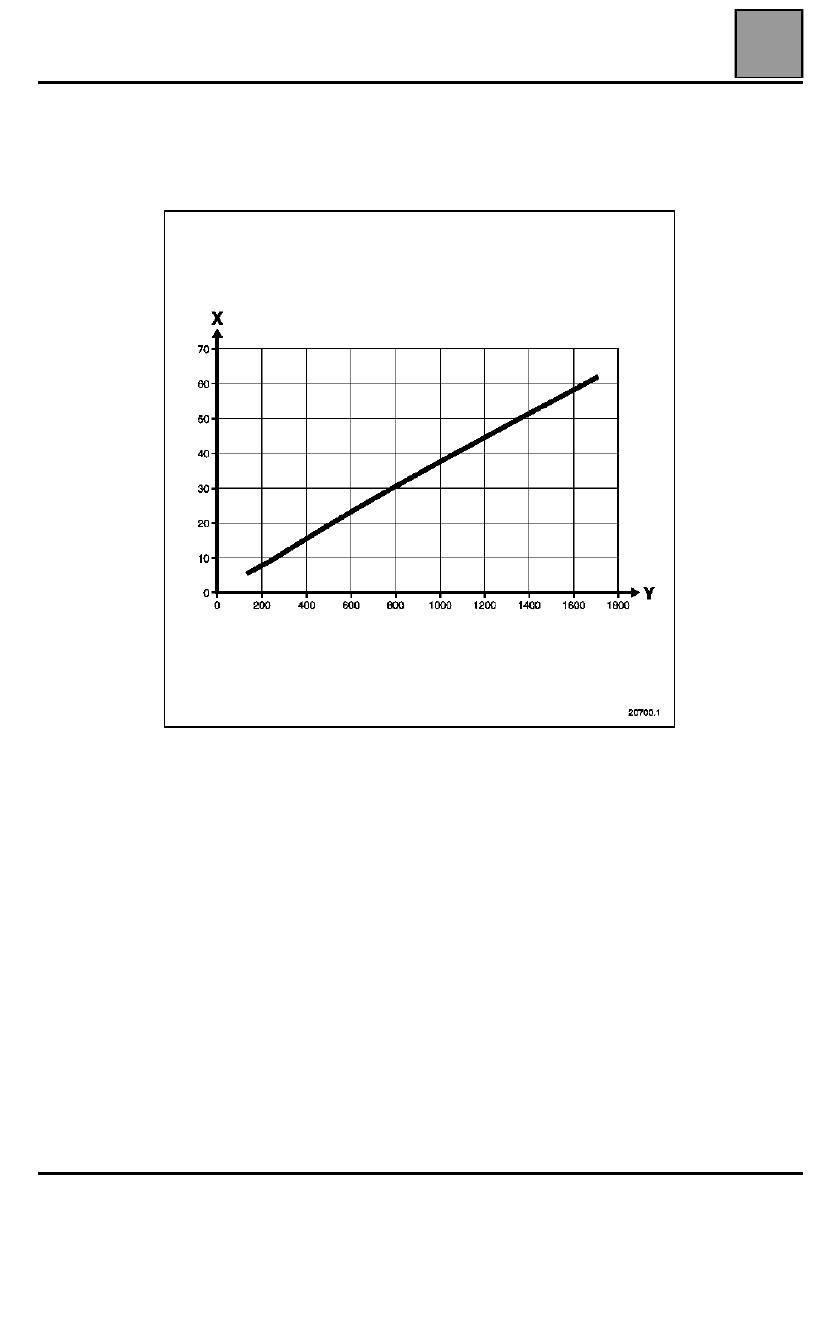

Carga en el eje trasero / deflexión del neumático (presión 1 bar)

CONTINENTAL 205/65 R 16

X

 = Deflexión (mm)

Y

 = Carga en el eje trasero (kg)

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37

37-16

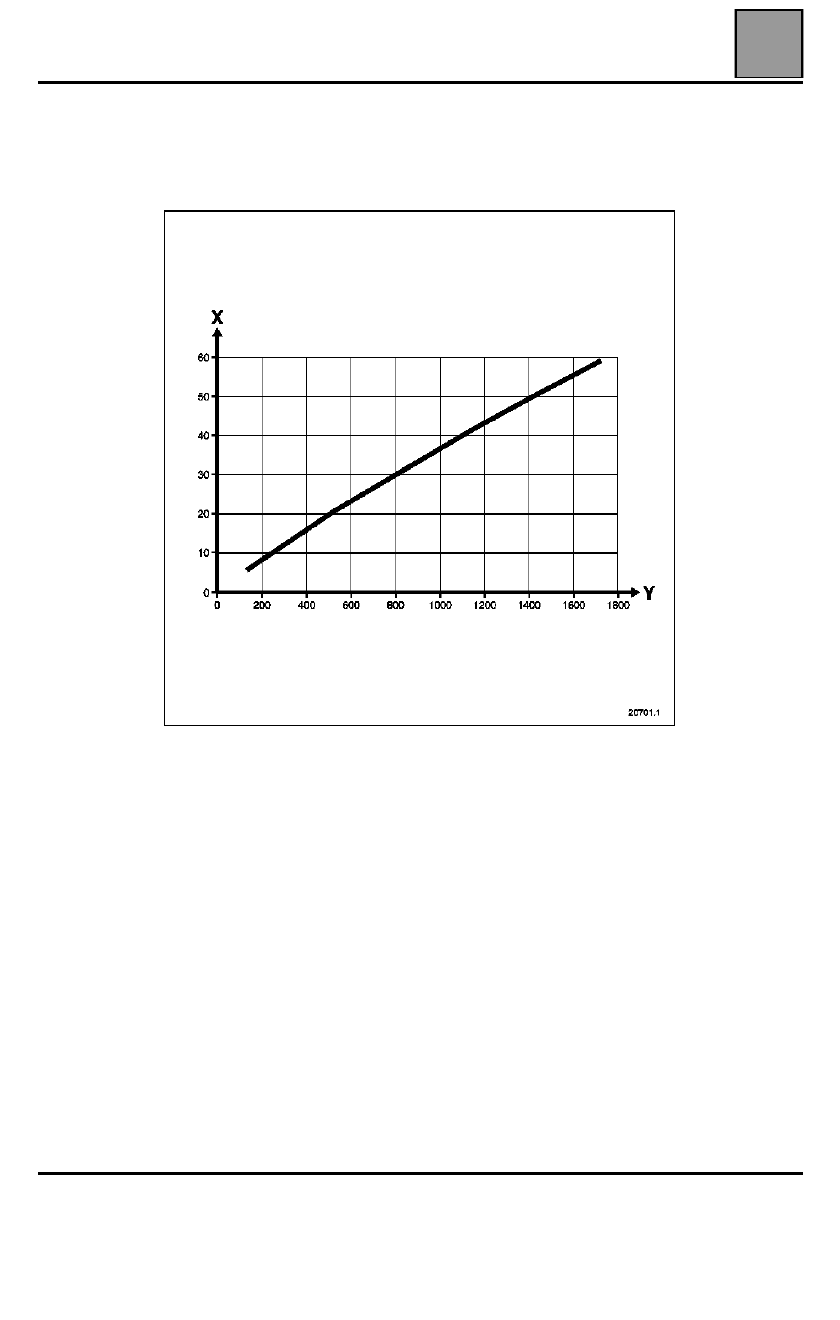

Carga en el eje trasero / deflexión del neumático (presión 1 bar)

CONTINENTAL 215/65 R 16

X

 = Deflexión (mm)

Y

 = Carga en el eje trasero (kg)

MANDOS DE ELEMENTOS MECÁNICOS

Compensador de frenado

37

37-17

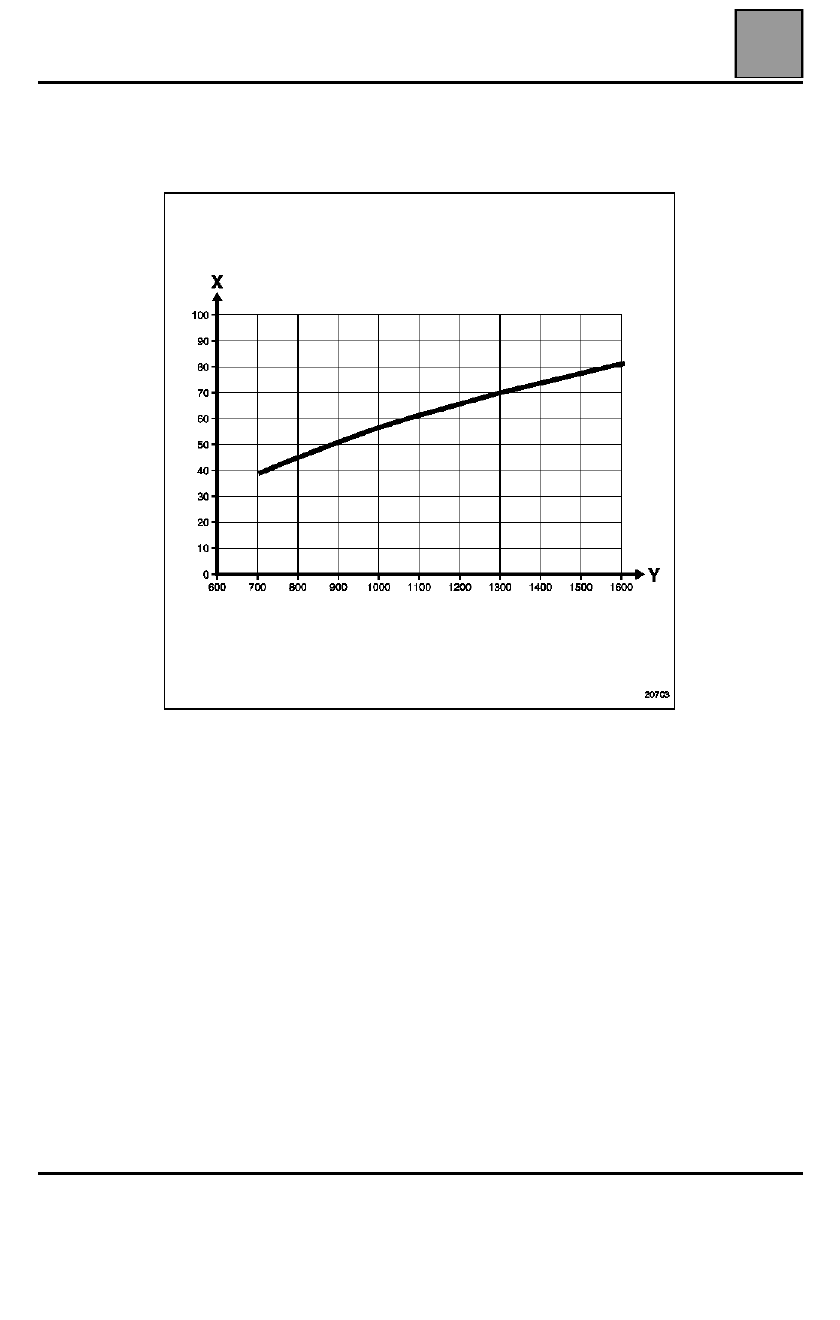

Reglaje de la presión de salida del compensador / carga en el eje
trasero

X

 = Presión de salida P2 (bares) (para una presión de 100 bares en la parte

delantera)

Y

 = Carga en el eje trasero (kg)
