MANDOS DE ELEMENTOS MECÁNICOS

Tubería de mando del embrague

37

37-22

Tubería de mando del embrague

EXTRACCIÓN

Desconectar la batería.

Vaciar el depósito de líquido de frenos hasta que el
nivel de líquido esté por debajo del orificio de
alimentación del emisor.

Colocar un paño debajo de este orificio, desacoplar el
tubo del depósito de líquido de frenos y colocar los
tapones.

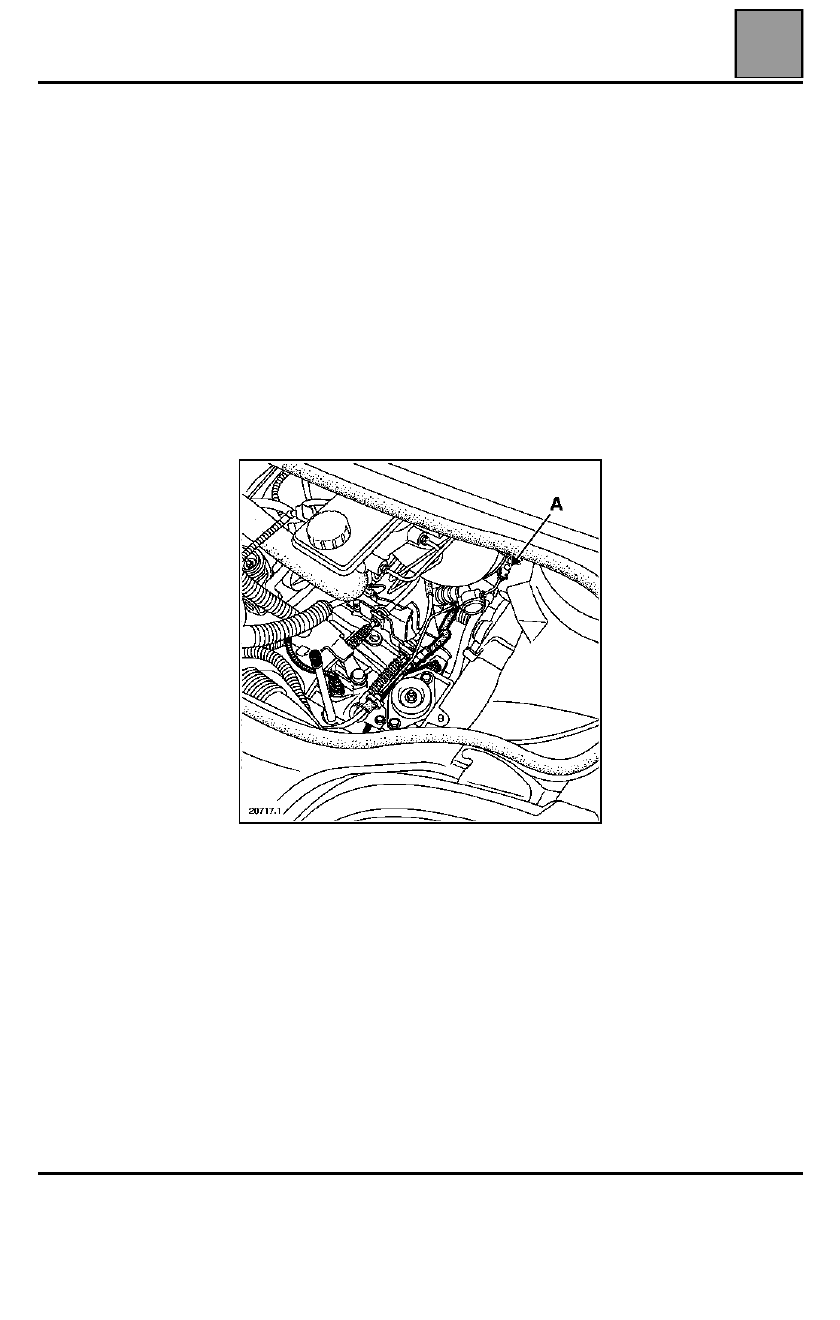

Liberar la grapa (A) de sujeción del tubo de unión
emisor-receptor sobre el emisor.

Colocar un paño debajo del emisor; después,
desacoplar el tubo de unión (B) sobre el emisor y
colocar unos tapones en cada orificio.

MANDOS DE ELEMENTOS MECÁNICOS

Tubería de mando del embrague

37

37-23

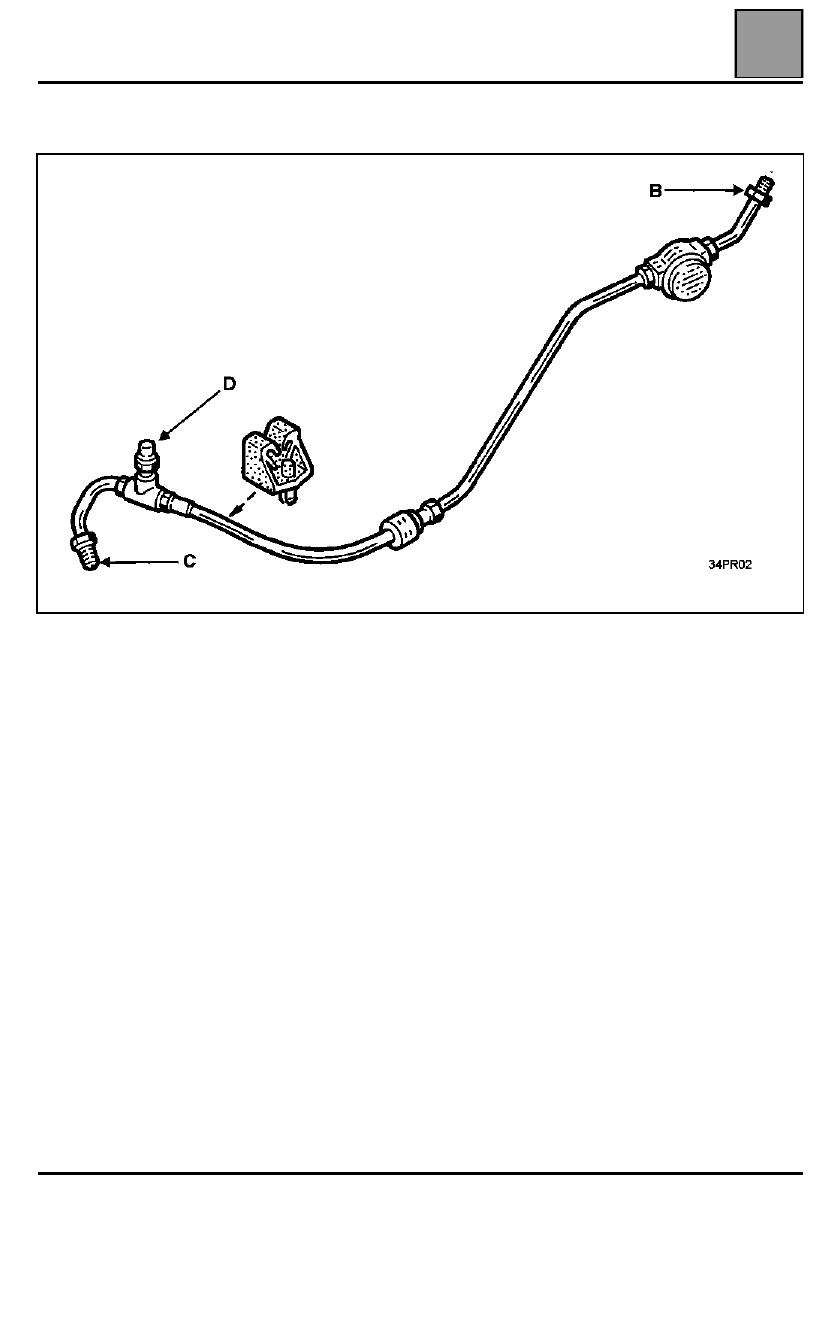

CONJUNTO TUBOS EMBRAGUE

MANDOS DE ELEMENTOS MECÁNICOS

Tubería de mando del embrague

37

37-24

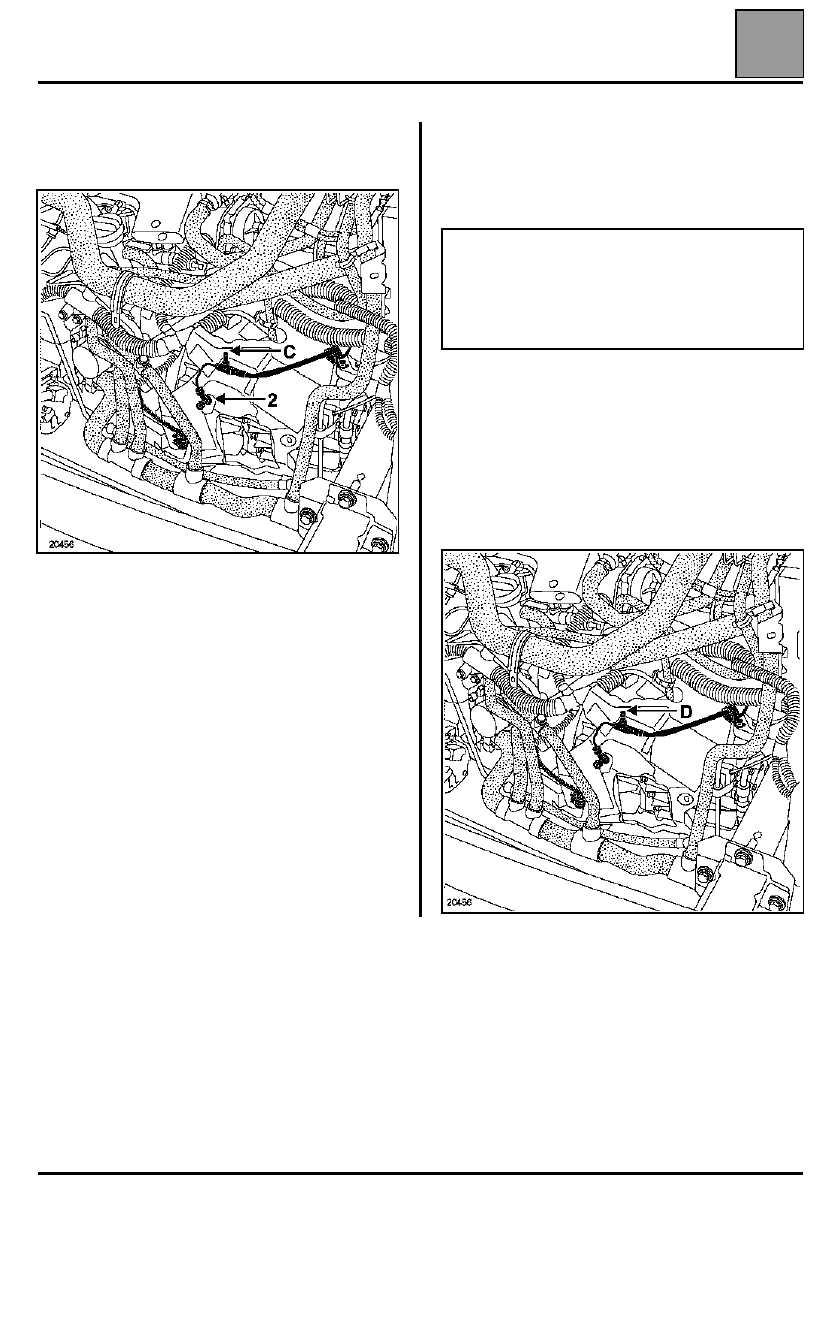

Liberar la grapa (2) de sujeción del tubo de unión
emisor-receptor en el receptor.

Colocar un paño bajo el receptor; después desacoplar
el tubo de unión (C) en el receptor y colocar unos
tapones en cada orificio.

Extraer con cuidado el tubo de unión del emisor-
receptor para no estropear nada.

REPOSICIÓN

Verificar el estado de las juntas.

Proceder en el sentido inverso de la extracción.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:
– conectar en el orificio (D) un tubo unido a un depósito

que contenga líquido de freno,

– instalar el aparato de purga,
– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

ATENCIÓN:
Durante la reposición:
– no estropear las diferentes tuberías,
– prestar ATENCIÓN a su correcto recorrido,
– colocar adecuadamente las diferentes grapas

de sujeción.

20456

MANDOS DE ELEMENTOS MECÁNICOS

Pedal de embrague

37

37-25

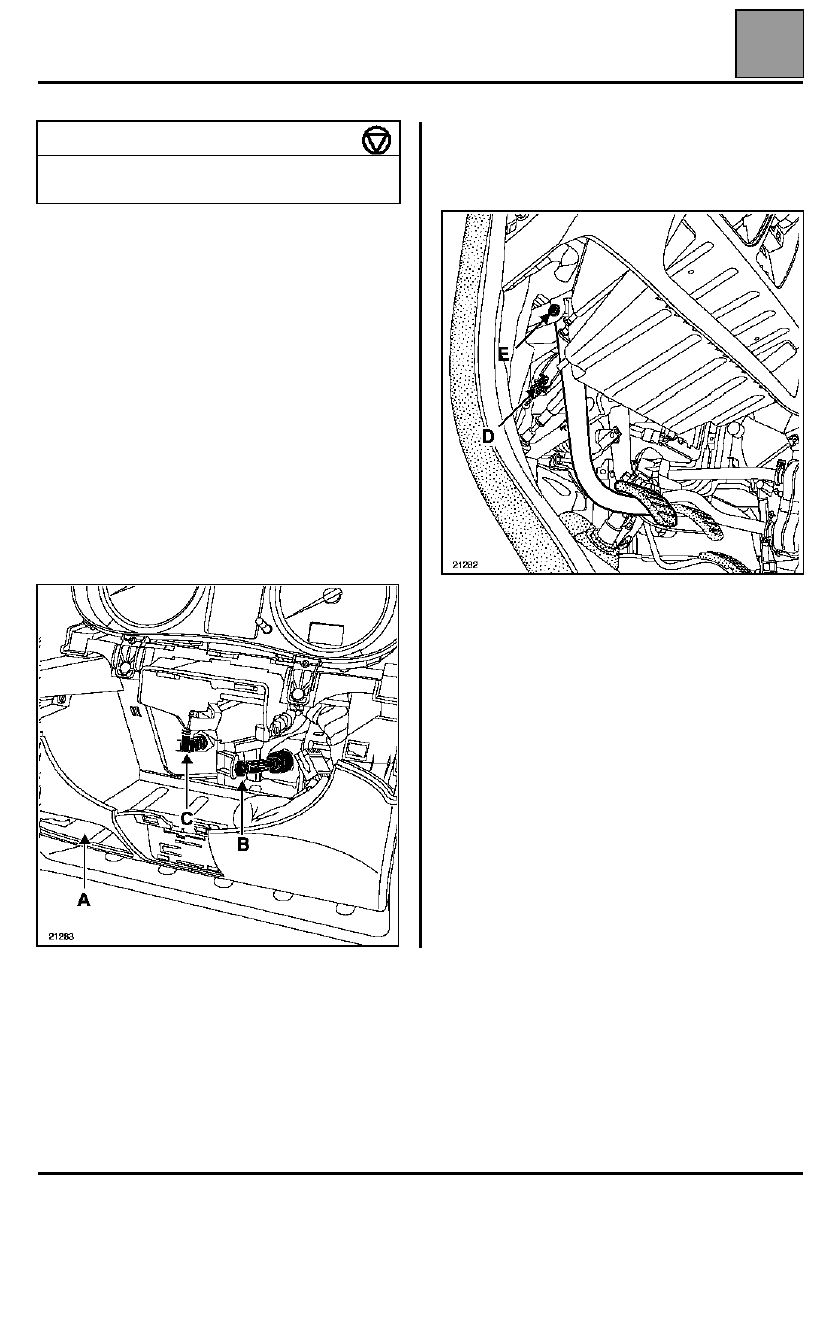

Pedal de embrague

EXTRACCIÓN

La extracción del pedal del embrague se efectúa sin
extraer la dirección.

Poner las ruedas del vehículo rectas.

Extraer el soporte (A) de mando de reostato de
iluminación con el fin de poder intervenir en la rótula
del emisor de embrague y el captador del pedal de
embrague.

Desgrapar la rótula (B) del emisor de embrague en el
pedal.

Extraer:
– el conector (C) del captador del pedal del embrague

dando 1/4 de vuelta,

– la grapa (D) del muelle de recuperación del pedal de

embrague y retirar el eje de sujeción,

– el tornillo (E) de sujeción del pedal,
– el pedal.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

ATENCIÓN:

:

No olvidarse de colocar la chapa del soporte del
captador del pedal de embrague en el momento de
colocar el pedal.

Apretar el tornillo al par de 4,4 daN.m.

PAR DE APRIETE (en daN.m)

Tornillos de fijación del pedal de
desembrague

4,4
