ELEMENTOS PORTADORES TRASEROS
Tren trasero
33
Tren trasero
Extraer:
– los tornillos de fijación del tirante,
– el tirante.
Colocar el gato de órganos bajo el tren trasero y fijarlo
sólidamente.
Extraer:
– los tornillos de fijación del tren trasero,
– el tren trasero.
REPOSICIÓN
Colocar:
– el tren trasero,
– los tornillos de fijación del tren trasero,
– el tirante,
– los tornillos de fijación del tirante (cabeza del
tornillo en la parte trasera del vehículo)
,
– los tubos flexibles de las canalizaciones de freno,
– los cables del freno de mano,
– los captadores de ruedas (equipamiento ABS),
– los captadores de la bieleta del compensador (salvo
equipamiento ABS),
– los amortiguadores,
– los tornillos de fijación de los amortiguadores sin
apretarlos,
– los muelles,
– las ruedas.

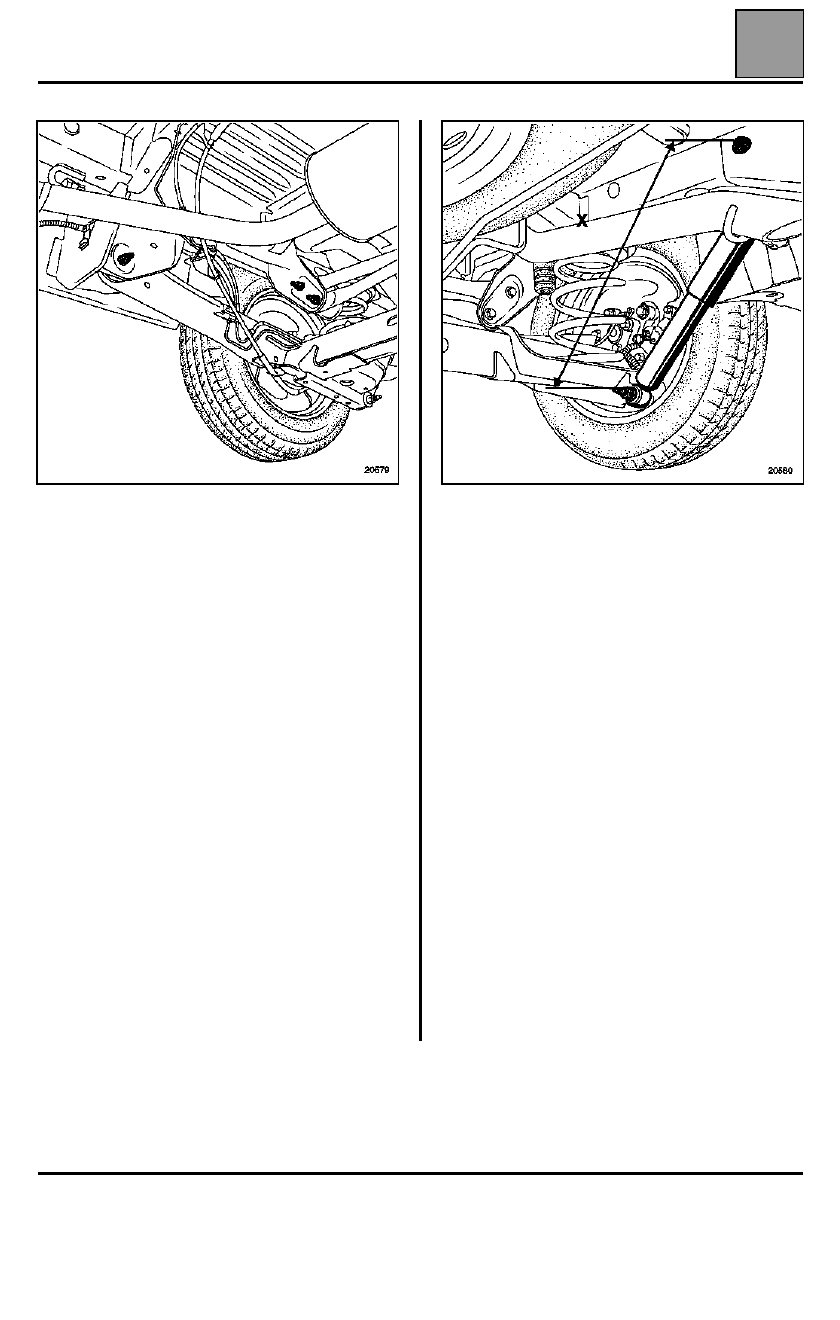

Medir la cota X entre los ejes de los tornillos de fijación
del amortiguador.
Comprimir o cargar el vehículo hasta obtener la cota:
X = 397
±
2 milímetros.
Apretar al par:
– los tornillos de fijación del tren trasero,
– los tornillos de fijación del amortiguador.
Purgar el circuito de frenado (consultar el método
correspondiente).
Reglar el mando del freno de mano (consultar el
método correspondiente).
Controlar los ángulos de geometría del tren trasero.
33-11
