ELEMENTOS PORTADORES TRASEROS

Soporte del estribo de freno

33

33-3

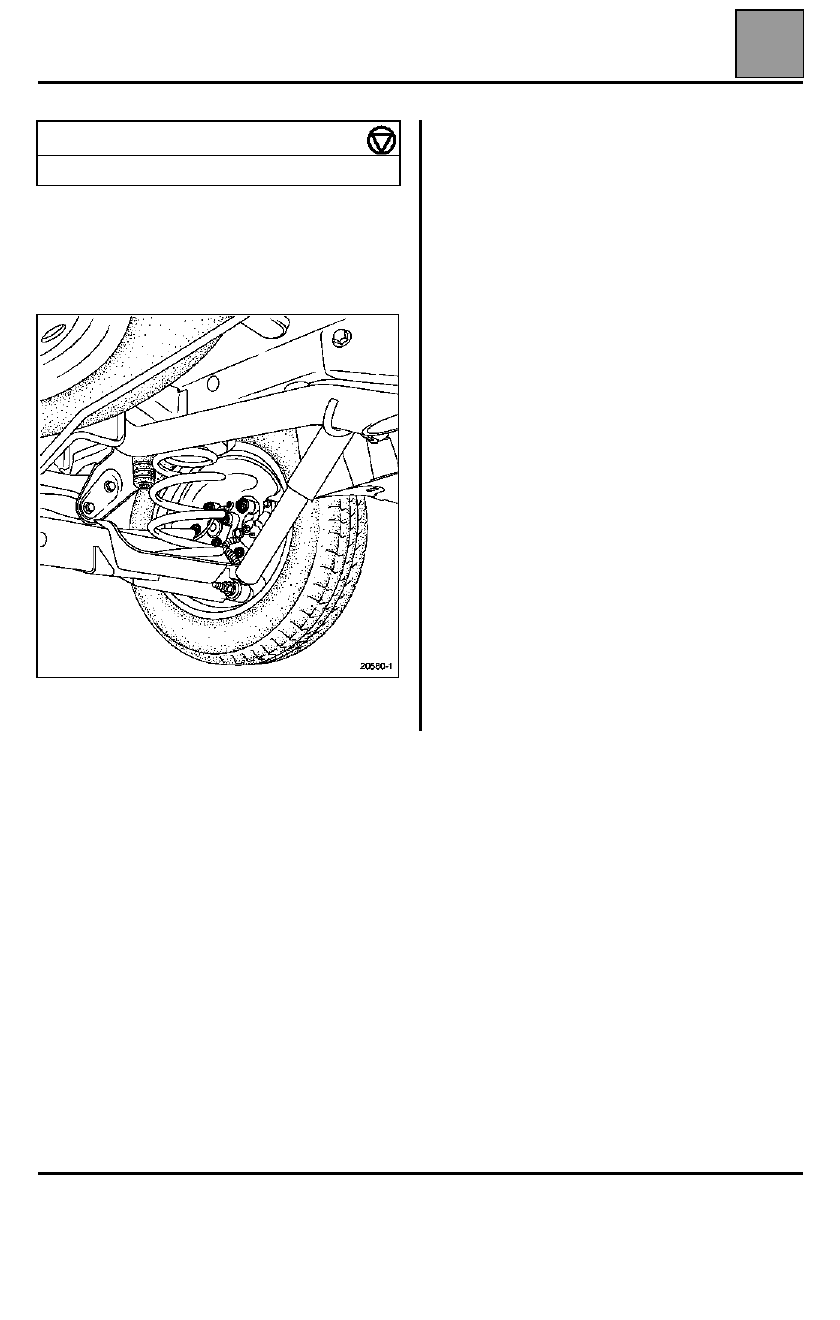

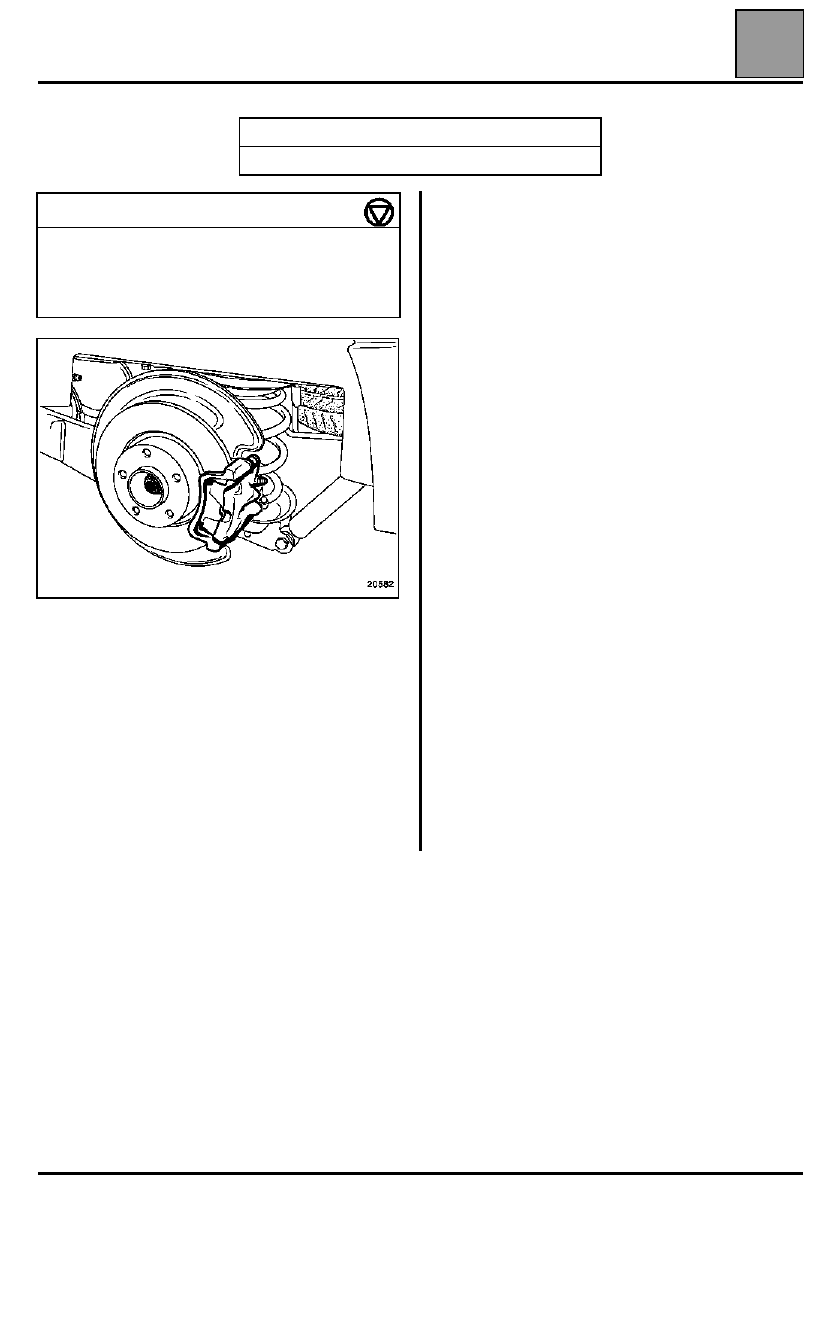

Soporte del estribo de freno

EXTRACCIÓN

Extraer:
– la rueda trasera,
– los tornillos de fijación del estribo.

Sacar el estribo y las guarniciones.

Suspender el estribo sin doblar el flexible.

Quitar los tornillos de fijación del soporte del estribo.

Extraer el soporte del estribo.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– los discos de freno.

Limpiar el estribo y el soporte.

REPOSICIÓN

Empujar los pistones del estribo mediante el útil
Fre. 1190-01.

Colocar:
– el soporte del estribo,
– los tornillos del soporte del estribo,
– las guarniciones,
– el estribo,
– los tornillos de fijación del estribo.

Apretar al par preconizado:
– los tornillos del soporte del estribo,
– los tornillos del estribo.

Colocar la rueda trasera.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tornillos del estribo de freno

  3,3

Tornillos del soporte del estribo

18

ELEMENTOS PORTADORES TRASEROS

Disco de freno

33

33-4

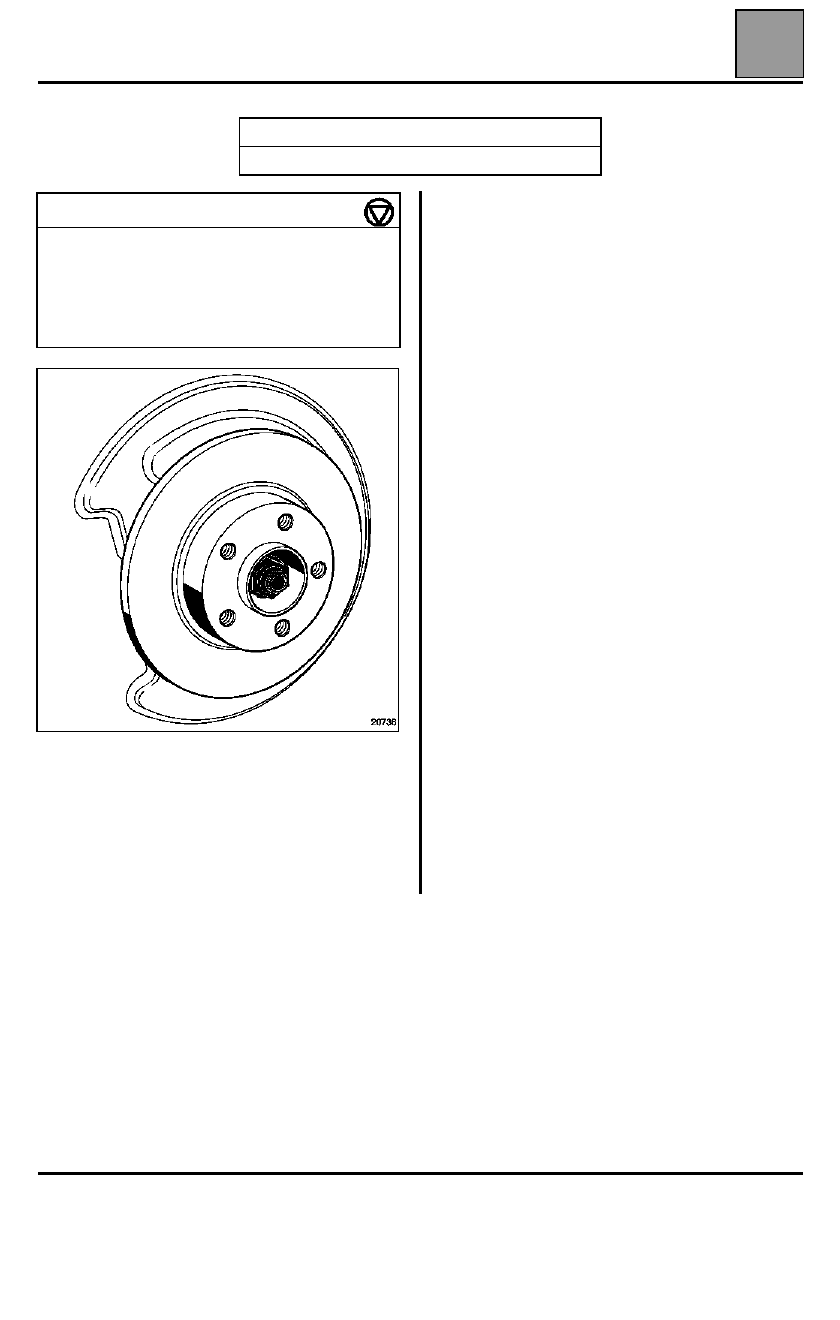

Disco de freno

EXTRACCIÓN

Extraer el soporte del estribo (consultar el método
correspondiente).

Extraer:
– la tuerca del buje,
– el disco.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado del disco (en caso de sustitución, es

imperativo cambiar también el disco del lado
opuesto y las pastillas

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías.

limpiar las superficies de apoyo del disco, el estribo y
el soporte.

REPOSICIÓN

Empujar los pistones del estribo mediante el útil
Fre. 1190-01.

Colocar:
– el disco,
– el soporte del estribo,
– los tornillos del soporte del estribo,
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo.

Apretar al par preconizado:
– la tuerca del buje,
– los tornillos del soporte del estribo,
– los tornillos del estribo.

Colocar las ruedas traseras.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tuerca del buje

28

Tornillos de rueda

14,2

Tornillos del estribo de freno

  3,3

Tornillos del soporte del estribo

18

ELEMENTOS PORTADORES TRASEROS

Deflector de protección del disco

33

33-5

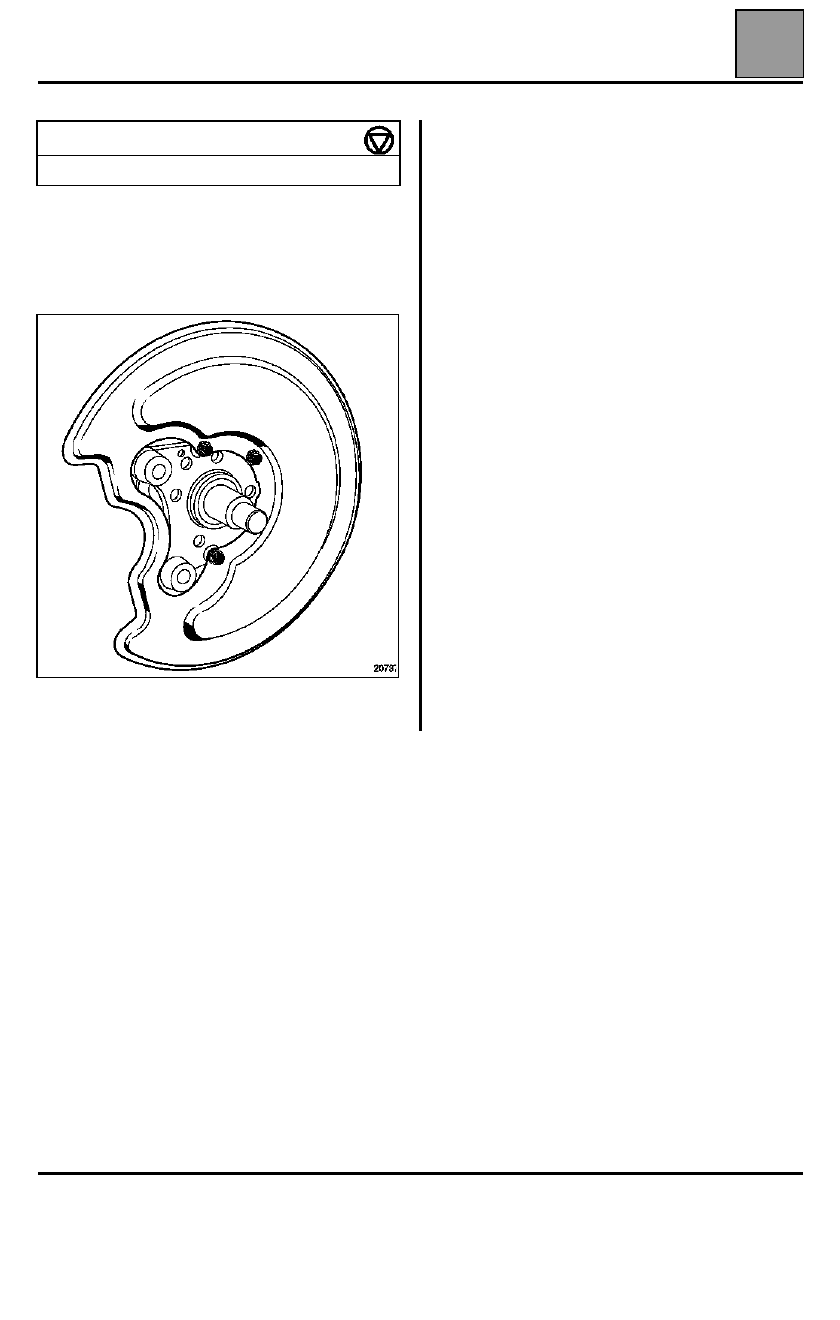

Deflector de protección del disco

EXTRACCIÓN

Extraer:
– el disco de freno (consultar el método

correspondiente),

– los tres tornillos de fijación del deflector,
– el deflector.

REPOSICIÓN

Colocar:
– el deflector,
– los tres tornillos de fijación del deflector.

Apretar al par los tres tornillos de fijación del deflector.

Colocar el disco de freno (consultar el método
correspondiente).

PAR DE APRIETE (en daN.m)

Tornillos de fijación del deflector

0,8

ELEMENTOS PORTADORES TRASEROS

Buje del disco trasero

33

33-6

Buje del disco trasero

EXTRACCIÓN

Extraer:
– el deflector de protección del disco (consultar el

método correspondiente),

– los cuatro tornillos de fijación de buje,
– el buje.

REPOSICIÓN

Colocar:
– el buje,
– los cuatro tornillos de fijación del buje.

Apretar al par los cuatro tornillos de fijación del buje.

Colocar el deflector de protección del disco (consultar
el método correspondiente).

PAR DE APRIETE (en daN.m)

Tornillos de fijación del buje

10,5
