Renault Trafic II. Manual - parte 50

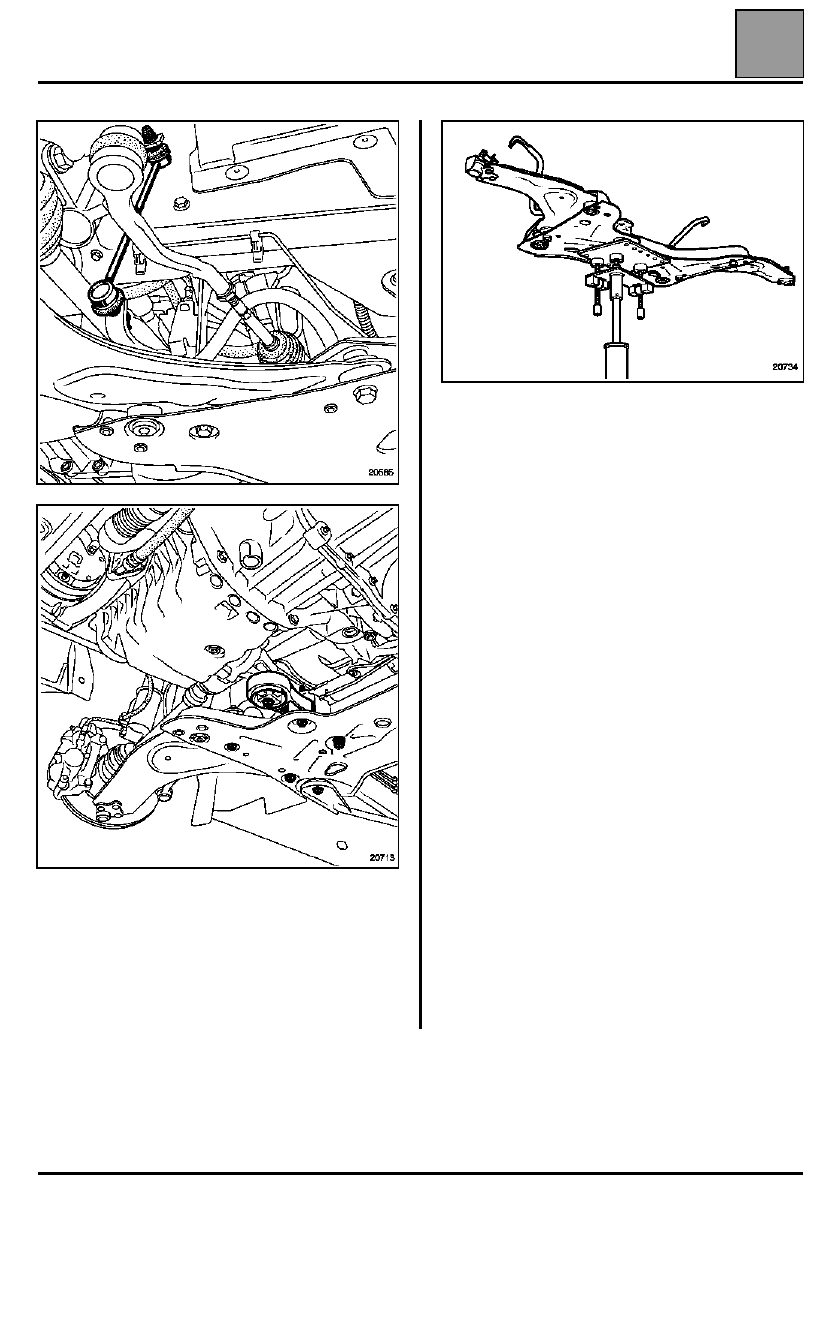

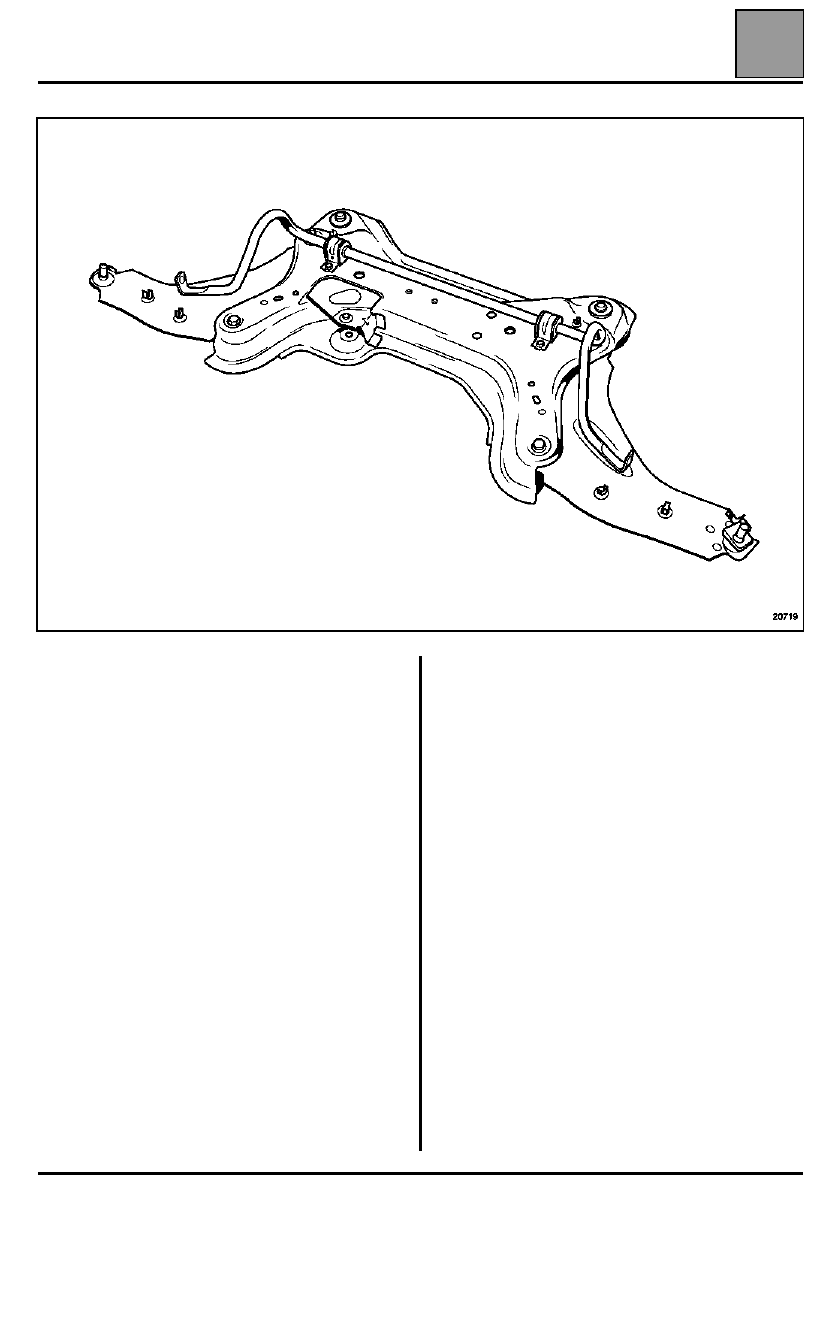

ELEMENTOS PORTADORES DELANTEROS

Cuna

31

31-16

Extraer:
– las tuercas de la rótula inferior,
– las tuercas inferiores de las bieletas de reenvío de la

barra estabilizadora,

– la pantalla térmica de la caja de dirección,
– los tornillos de fijación de la caja de dirección en la

cuna,

– la biela anti-par del motor.

Colocar el gato de órganos bajo la cuna y fijarlo
sólidamente.

Desbloquear las dos rótulas inferiores.

Extraer:
– los dos tornillos de fijación delantera de la cuna,
– los dos tornillos de fijación trasera de la cuna.

Pivotar hacia el exterior las dos barras de refuerzo de
la cuna.

Bajar el conjunto cuna, brazo y barra estabilizadora,
pivotando esta última para evitar que se enganche en
la caja de dirección.

ELEMENTOS PORTADORES DELANTEROS

Cuna

31

31-17

Extraer:
– los cuatro tornillos de fijación de los brazos,
– los dos brazos,
– los cuatro tornillos de fijación de los apoyos,
– la barra estabilizadora y los apoyos.

REPOSICIÓN

Colocar:
– los dos brazos,
– los cuatro tornillos de fijación de los brazos,
– la barra estabilizadora y los apoyos,
– los cuatro tornillos de fijación de los apoyos.

Apretar al par los cuatro tornillos de fijación de los
apoyos.

Poner el conjunto cuna, brazo y barra estabilizadora,
pivotando esta última para evitar su contacto con la
chapa del salpicadero de la carrocería.

NOTA

: Vigilar el posicionamiento correcto de la cuna

con la carrocería y los silentblocs delanteros.

Colocar:
– las dos barras de refuerzo de la cuna,
– los dos tornillos de fijación trasera de la cuna,
– los dos tornillos de fijación delantera de la cuna.

Apretar al par preconizado:
– los dos tornillos de fijación trasera de la cuna,
– los dos tornillos de fijación delantera de la cuna,
– los tornillos traseros de las dos barras de refuerzo de

la cuna.

Extraer el gato de órganos.

Colocar:
– la biela anti-par del motor,
– los tornillos de fijación de la caja de dirección en la

cuna,

– la pantalla térmica de la caja de dirección,
– las tuercas de la rótula inferior,
– las tuercas inferiores de las bieletas de reenvío de la

barra estabilizadora,

– los tubos de freno en la cuna.

Apretar al par preconizado los tornillos y tuercas.

Colocar las ruedas.

Apretar al par preconizado los tornillos de las ruedas.

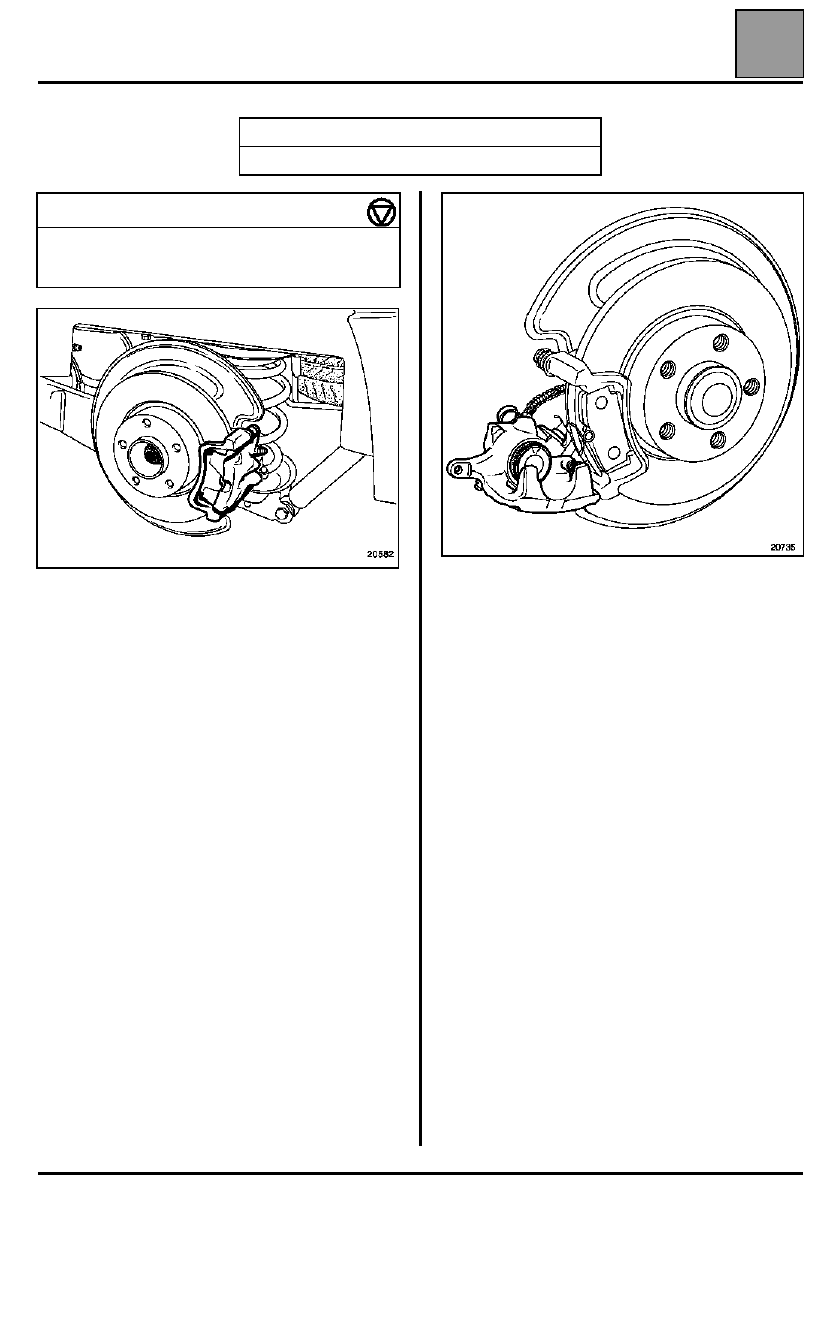

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

33

33-1

133

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

EXTRACCIÓN

Extraer:
– las ruedas traseras,
– los tornillos de fijación superior de los estribos.

Aflojar los tornillos de fijación inferior de los estribos.

Pivotar los estribos hacia abajo.

Extraer las pastillas en ambos lados del vehículo.

Verificar:
– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– los discos de freno.

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

Empujar los pistones de los estribos mediante el útil
Fre. 1190-01

.

Colocar:
– unas pastillas nuevas,
– los estribos,
– los tornillos de fijación de los estribos,
– los flexibles de freno.

Apretar al par preconizado los tornillos de los estribos.

Pisar varias veces el pedal del freno, para poner
los pistones en contacto con las pastillas.
Verificar el nivel del líquido de freno.

Colocar las ruedas.

Apretar al par preconizado los tornillos de las ruedas.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tornillos del estribo de freno

  3,3

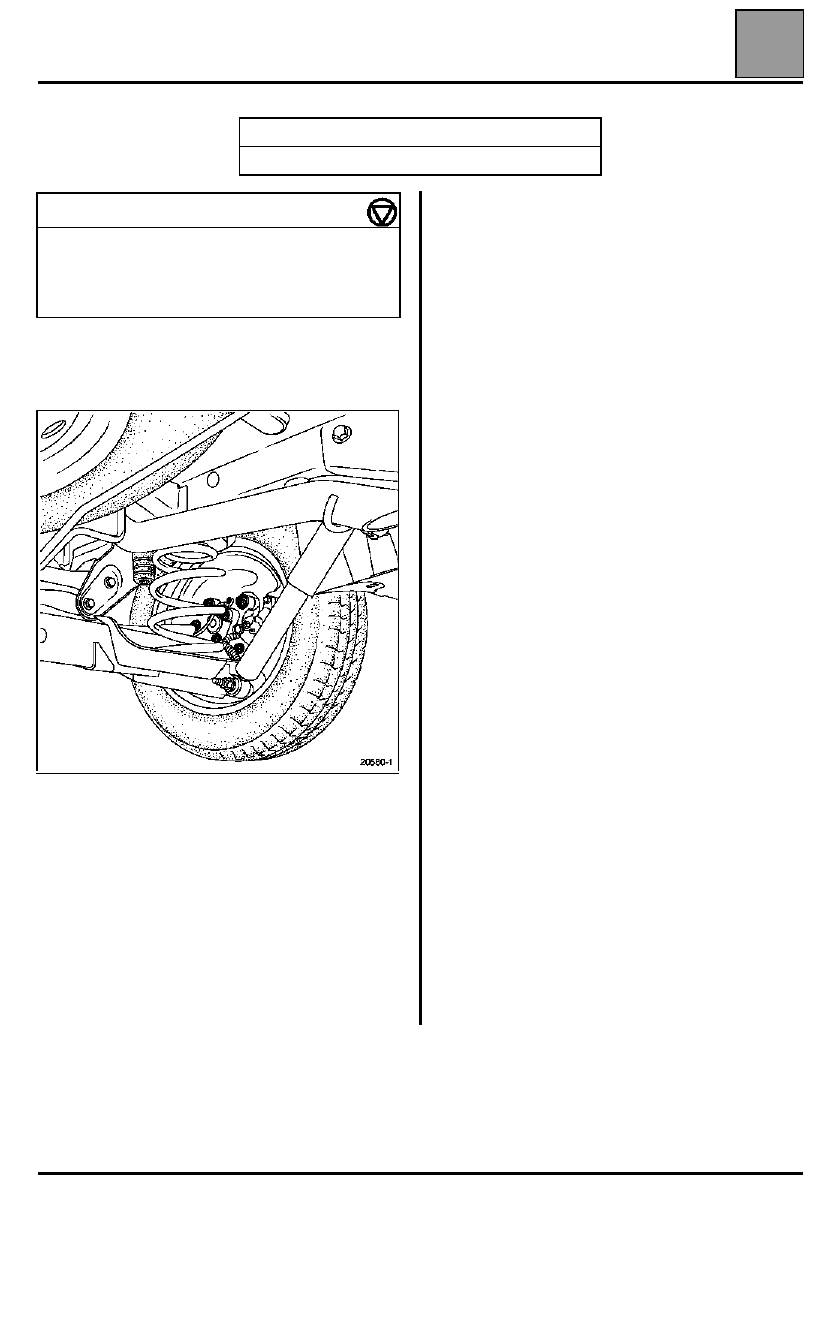

ELEMENTOS PORTADORES TRASEROS

Estribo de freno

33

33-2

Estribo de freno

Accionar el pedal de freno con ayuda de un aprieta-
pedal (lo que tiene por efecto limitar la pérdida del
líquido de freno).

EXTRACCIÓN

Extraer la rueda trasera.

Separar el cable del freno de mano.

Aflojar el flexible de freno lado estribo.

Quitar los tornillos de fijación del estribo.

Sacar el estribo y las pastillas.

Extraer el estribo, girándolo sin doblar el flexible.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– los discos de freno.

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

Empujar los pistones del estribo mediante el útil
Fre. 1190-01.

Atornillar el estribo en el flexible sin doblar éste.

Colocar:
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo,
– el cable del freno de mano.

Apretar al par preconizado:
– los tornillos del estribo,
– el flexible.

Purgar el circuito de frenado (consultar el método
correspondiente).

Controlar la carrera de la palanca del freno de mano.

Colocar la rueda trasera.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Flexible de freno en el estribo

  1,4

Tornillos de rueda

14,2

Tornillos del estribo de freno

  3,3
