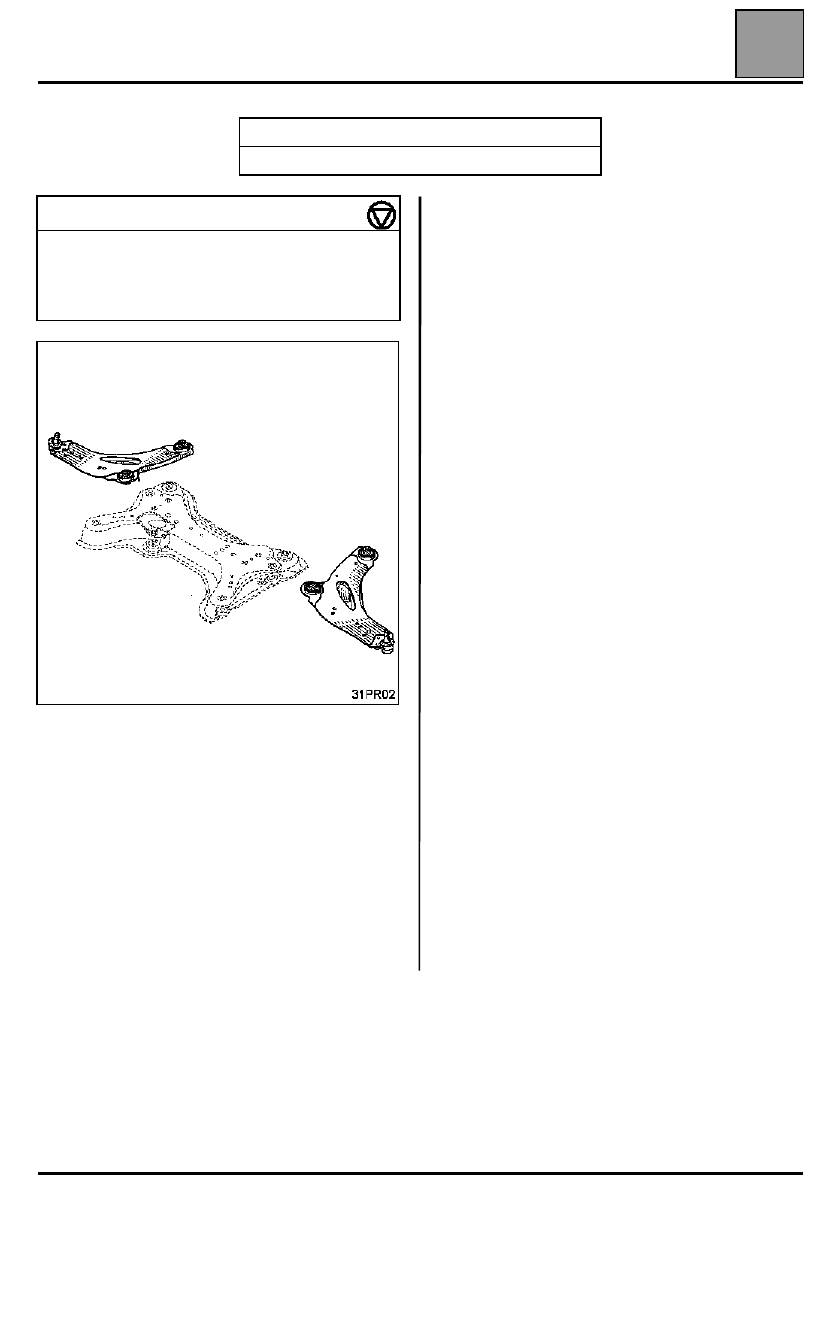

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior

31

31-12

Brazo inferior

EXTRACCIÓN

Extraer la rueda.

Desgrapar el cable del captador de rueda
(equipamiento ABS).

Extraer:
– la tuerca de la rótula inferior,
– los tornillos de fijación del brazo en la cuna.

Desbloquear la rótula inferior.

Extraer el brazo inferior.

REPOSICIÓN

Colocar:
– el brazo inferior,
– los tornillos de fijación del brazo en la cuna,
– la tuerca de la rótula inferior,
– el cable del captador de rueda (equipamiento ABS).

Apretar al par preconizado los tornillos y tuercas.

Colocar la rueda.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av. 476

Extractor de rótulas

PARES DE APRIETE (en daN.m)

Tuerca de la rótula inferior

10,5

Tornillos del brazo inferior en la cuna

18

Tornillos de rueda

14,2

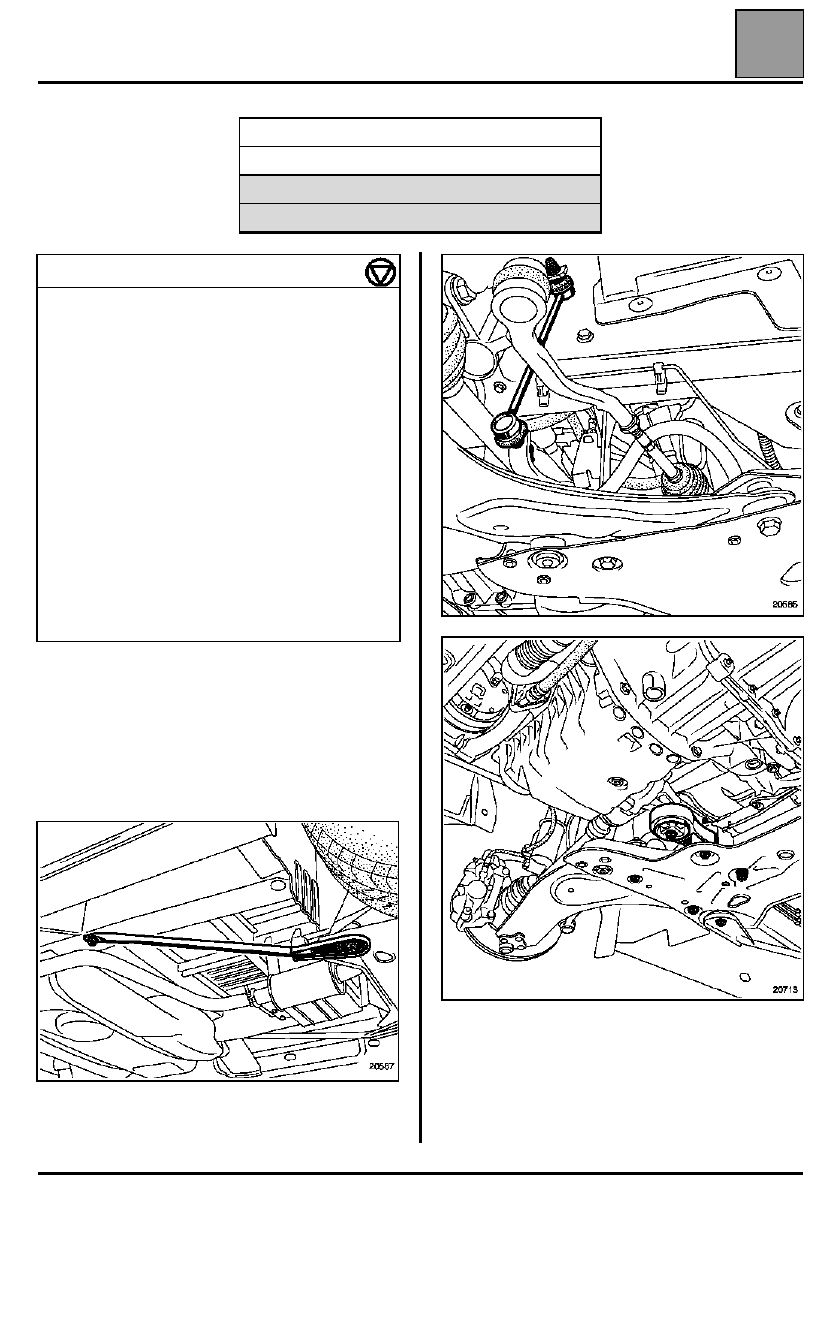

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31

31-13

Barra estabilizadora

EXTRACCIÓN

Quitar las ruedas.

Desgrapar:
– los cables del captador de rueda (equipamiento

ABS

),

– los tubos de freno en la cuna.

Aflojar los tornillos traseros de las dos barras de
refuerzo de la cuna.

Extraer:
– las tuercas inferiores de las bieletas de reenvío de la

barra estabilizadora,

– la pantalla térmica de la caja de dirección,
– los tornillos de fijación de la caja de dirección en la

cuna,

– la biela anti-par del motor.

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av. 476

Extractor de rótulas

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tornillos del brazo inferior en la cuna

18

Tornillos de fijación trasera de la cuna

12

Tornillos de fijación delantera de la cuna

10,5

Tornillos de fijación de la caja de
dirección

18

Tornillos de fijación de la biela anti-par

10,5

Tornillos de fijación del apoyo

  2,1

Tornillos de fijación del tirante de la cuna
(barra de refuerzo)

10,5

Tornillos de fijación de la pantalla térmica

  1,5

Tornillos de rueda

14,2

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31

31-14

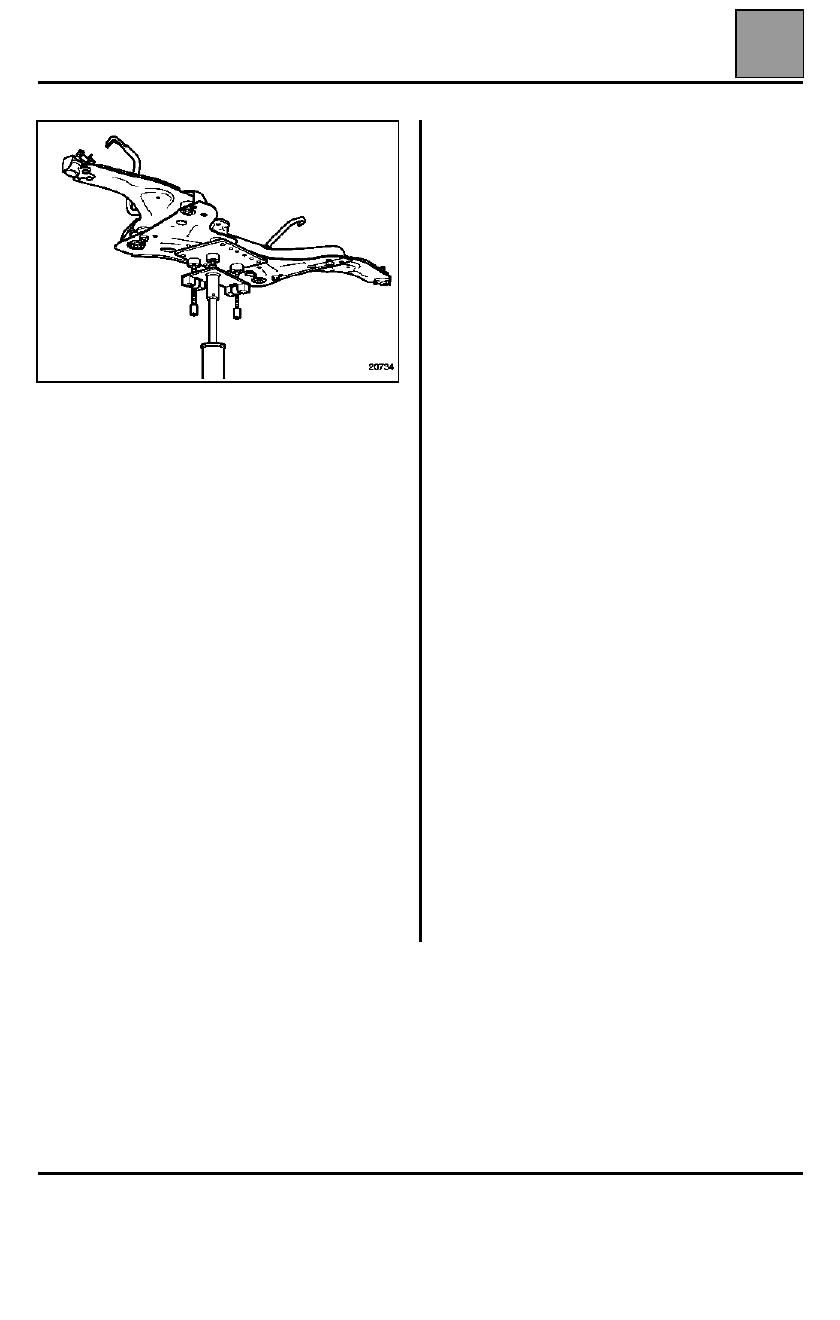

Colocar el gato de órganos bajo la cuna y fijarlo
sólidamente.

Extraer:
– los dos tornillos de fijación delantera de la cuna,
– los dos tornillos de fijación trasera de la cuna,

Pivotar hacia el exterior las dos barras de refuerzo de
la cuna.

Bajar 20 centímetros la cuna y la barra
estabilizadora, pivotando esta última para evitar que
se enganche en la caja de dirección.

Extraer:
– los cuatro tornillos de fijación de los apoyos,
– la barra estabilizadora y los apoyos.

REPOSICIÓN

Colocar:
– la barra estabilizadora y los apoyos,
– los cuatro tornillos de fijación de los apoyos.

Apretar al par los cuatro tornillos de fijación de los
apoyos.

Colocar la cuna y la barra estabilizadora pivotando
esta última para evitar su contacto con la chapa del
salpicadero de la carrocería.

NOTA

: vigilar el posicionamiento correcto de la cuna

con la carrocería y los silentblocs delanteros.

Colocar:
– las dos barras de refuerzo de la cuna,
– los dos tornillos de fijación trasera de la cuna,
– los dos tornillos de fijación delantera de la cuna.

Apretar al par preconizado:
– los dos tornillos de fijación trasera de la cuna,
– los dos tornillos de fijación delantera de la cuna,
– los tornillos traseros de las dos barras de refuerzo de

la cuna.

Extraer el gato de órganos.

Colocar:
– la biela anti-par del motor,
– los tornillos de fijación de la caja de dirección en la

cuna,

– la pantalla térmica de la caja de dirección,
– las tuercas inferiores de las bieletas de reenvío de la

barra estabilizadora,

– los tubos de freno en la cuna.

Apretar al par preconizado los tornillos y tuercas.

Colocar las ruedas.

Apretar al par preconizado los tornillos de la rueda.

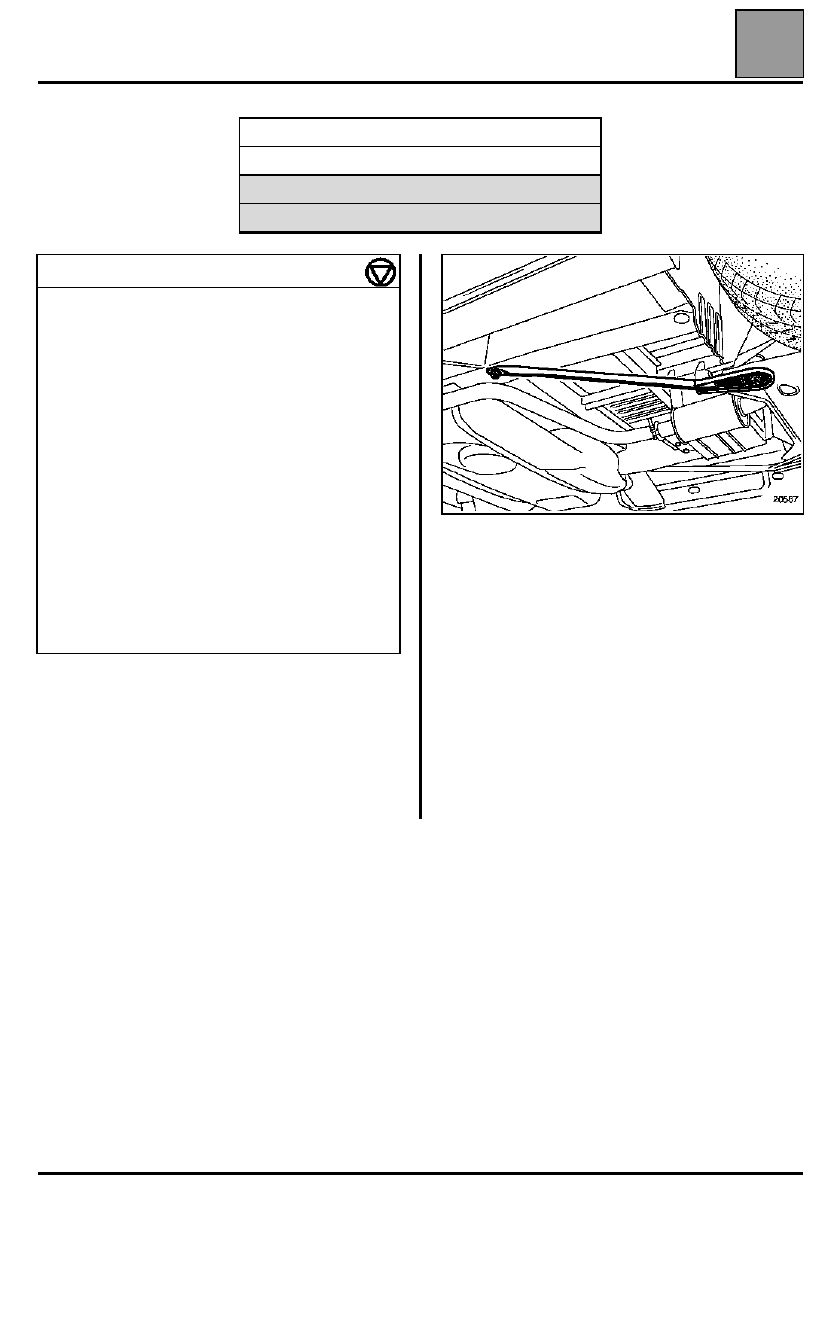

ELEMENTOS PORTADORES DELANTEROS

Cuna

31

31-15

Cuna

EXTRACCIÓN

Quitar las ruedas.

Desgrapar:
– los cables del captador de rueda (equipamiento

ABS

)

– los tubos de freno en la cuna.

Aflojar los tornillos traseros de las dos barras de
refuerzo de la cuna.

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Av. 476

Extractor de rótulas

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tuerca de la rótula inferior

10,5

Tornillos del brazo inferior en la cuna

18

Tornillos de fijación trasera de la cuna

12

Tornillos de fijación delantera de la cuna

10,5

Tornillos de fijación de la caja de
dirección

18

Tornillos de fijación de la biela anti-par

10,5

Tornillos de fijación del apoyo

  2,1

Tornillos de fijación del tirante de la cuna

10,5

Tornillos de fijación de la pantalla térmica

  1,5

Tornillos de rueda

14,2
