ELEMENTOS PORTADORES TRASEROS

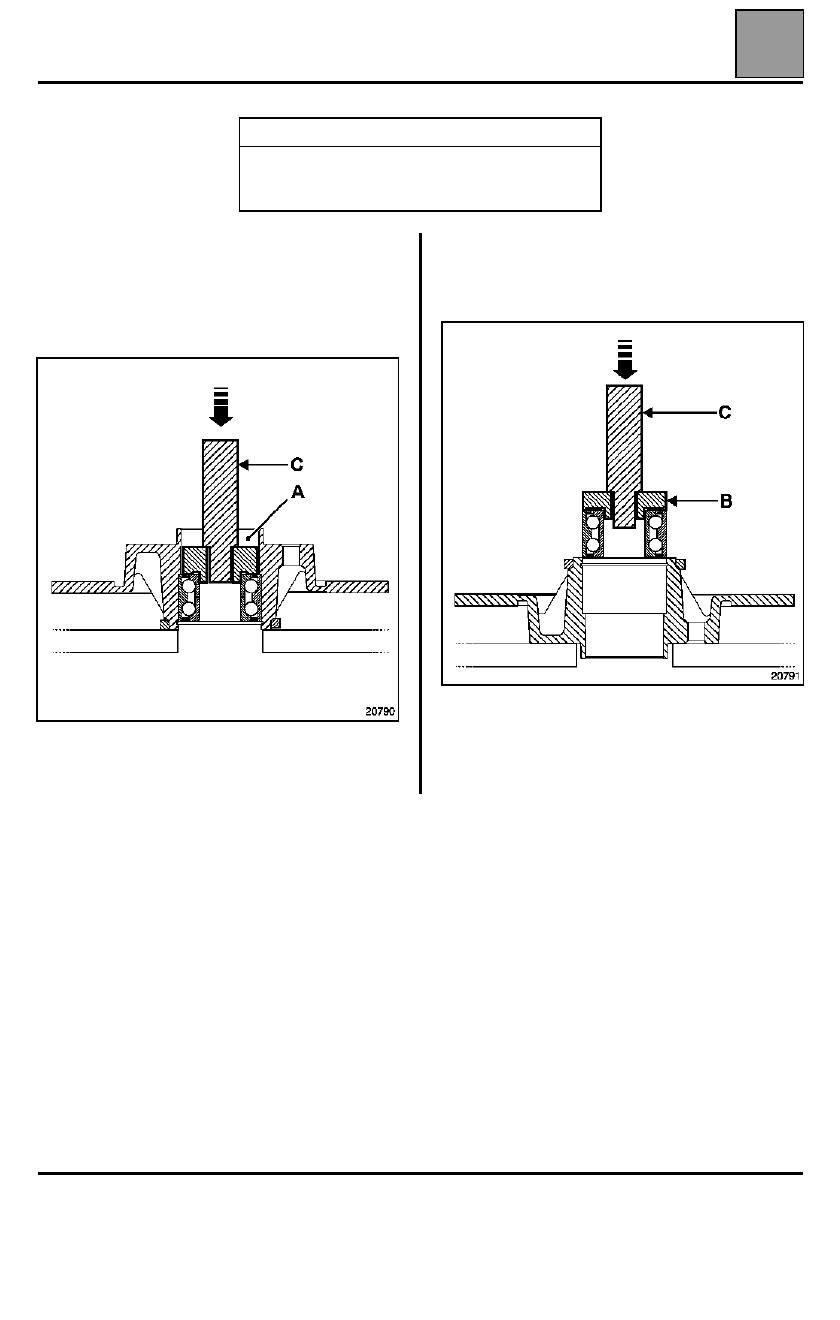

Rodamiento

33

33-7

Rodamiento

EXTRACCIÓN

Extraer:
– el disco de freno (consultar el método

correspondiente),

– el circlips del disco.

– el rodamiento mediante los útiles A y C.

NOTA: es imperativo colocar un rodamiento
nuevo.

REPOSICIÓN

Colocar:
– el rodamiento mediante los útiles B y C,
– el circlips del disco,
– el disco de freno (consultar el método

correspondiente).

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Ar. 1623

Maletín de útiles para la
sustitución de los rodamientos
traseros

ELEMENTOS PORTADORES TRASEROS

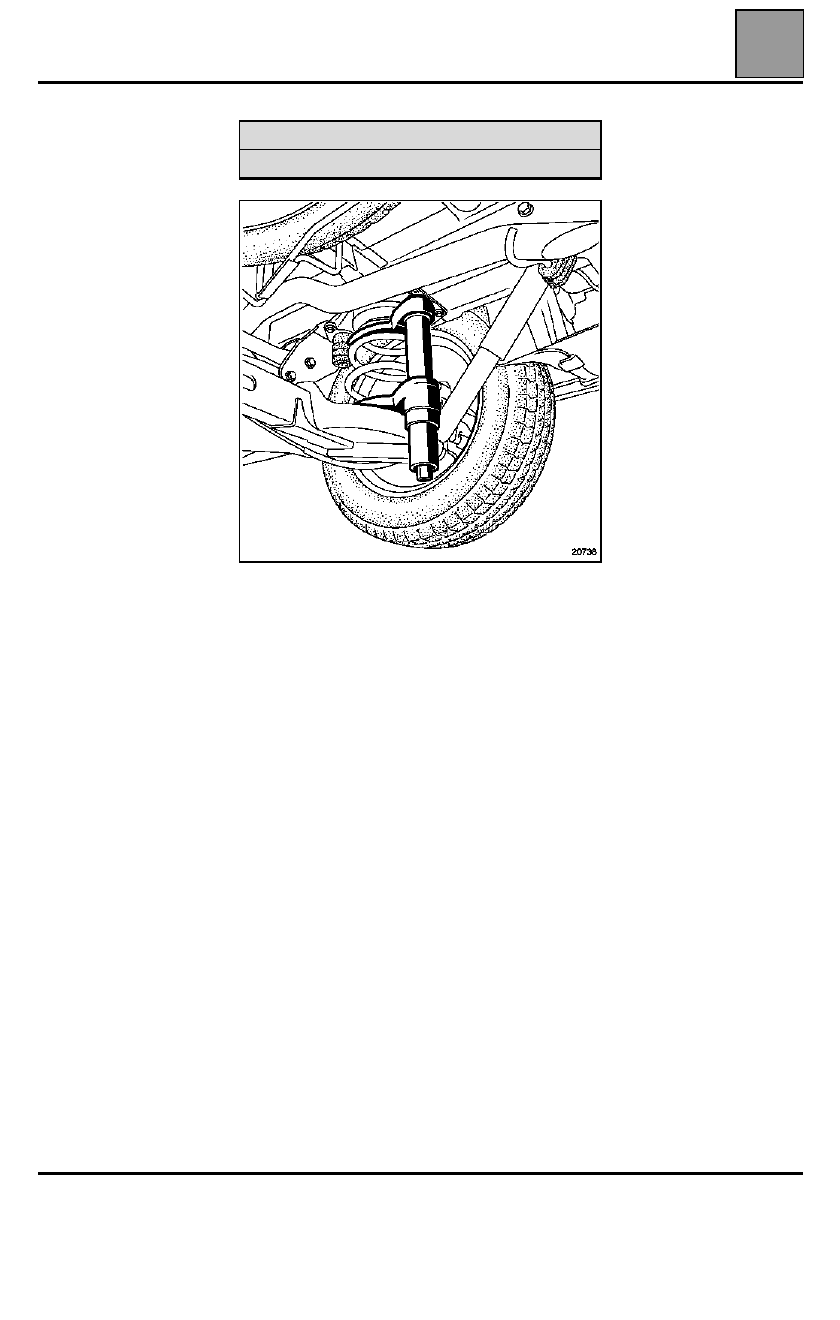

Muelle

33

33-8

Muelle

EXTRACCIÓN

Comprimir el muelle hasta que se despegue de los
apoyos de las copelas.

Extraer el muelle y el útil.

REPOSICIÓN

Colocar el muelle y el útil.

Descomprimir el muelle.

MATERIAL INDISPENSABLE

Compresor de muelle

ELEMENTOS PORTADORES TRASEROS

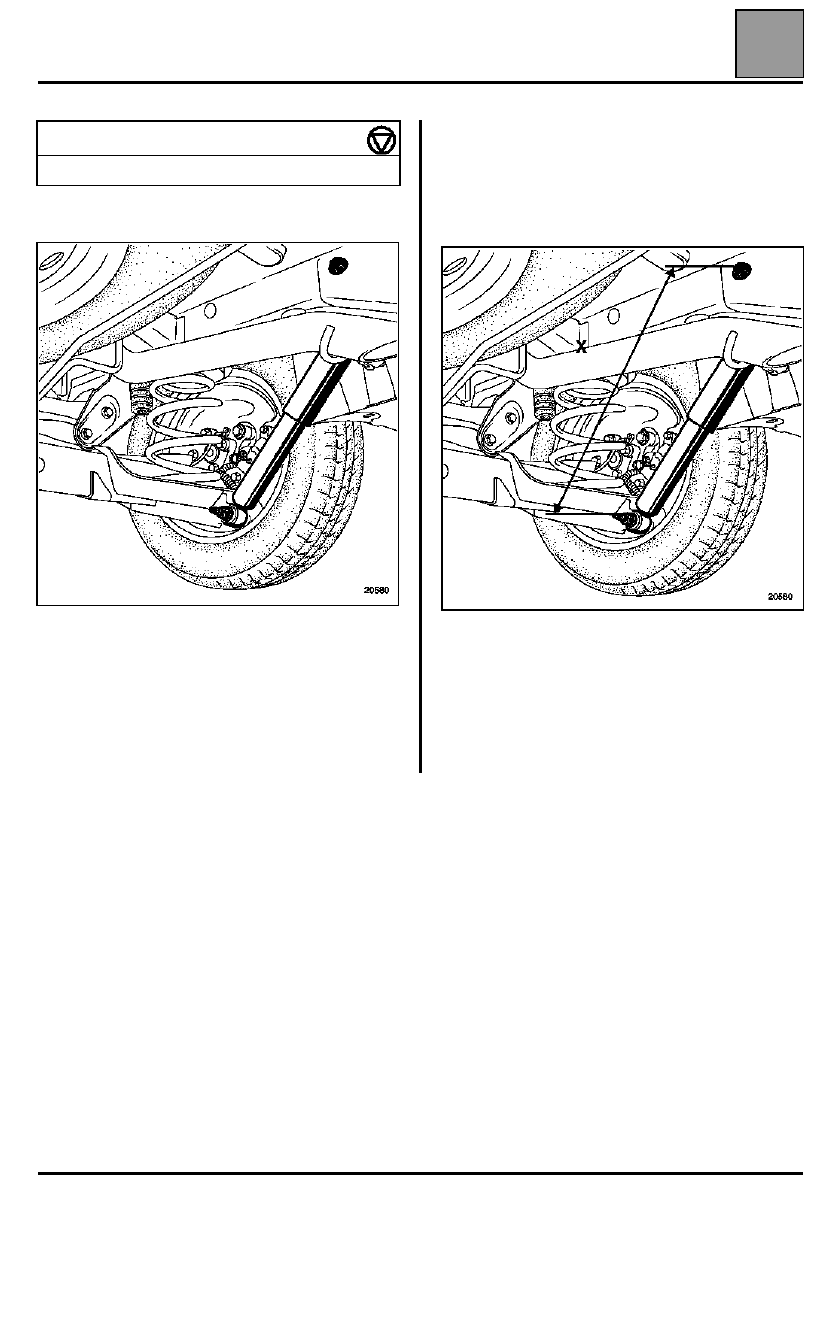

Amortiguador

33

Amortiguador

EXTRACCIÓN

Colocar el vehículo en un elevador de cuatro
columnas.

Extraer:
– los tornillos de fijación del amortiguador,
– el amortiguador.

REPOSICIÓN

Colocar:
– el amortiguador,
– los tornillos de fijación del amortiguador sin

apretarlos.

Medir la cota X entre los ejes de los tornillos de fijación
del amortiguador.

Comprimir o cargar el vehículo hasta obtener la cota:
X = 397

±

 2 milímetros.

Apretar al par los tornillos de fijación del amortiguador.

PAR DE APRIETE (en daN.m)

Tornillos de fijación del amortiguador

  18

33-9

ELEMENTOS PORTADORES TRASEROS

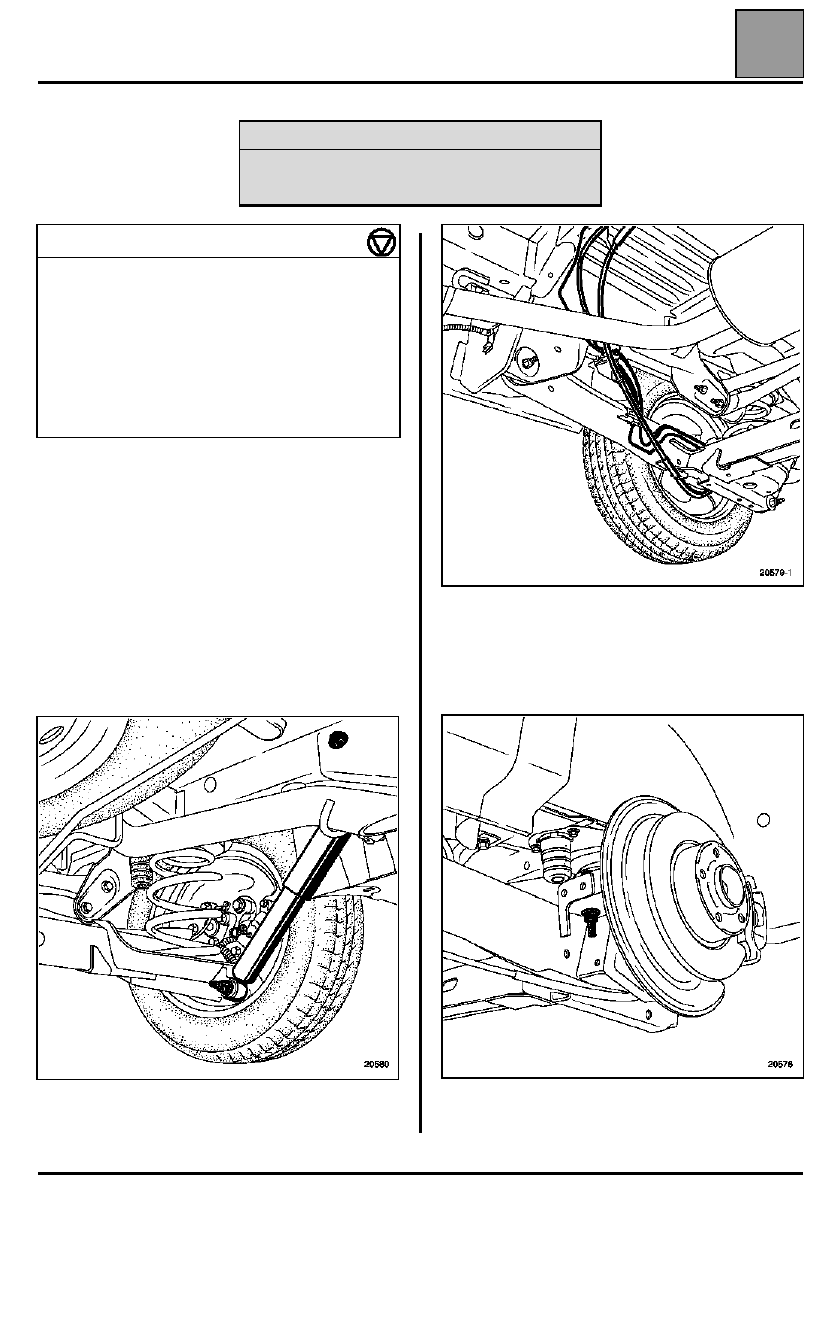

Tren trasero

33

Tren trasero

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Sujetar el vehículo en el elevador de dos columnas.

Accionar el pedal de freno con ayuda de un aprieta-
pedal (esto tiene por efecto limitar la caída de líquido
de freno).

Extraer:
– las ruedas,
– los muelles (consultar el método correspondiente),

– los tornillos de fijación de los amortiguadores,
– los amortiguadores,

– los captadores de la rueda (equipamiento ABS),
– la tuerca de bieleta del compensador (salvo

equipamiento ABS),

– los cables del freno de mano,
– los tubos flexibles de las canalizaciones de freno.

MATERIAL INDISPENSABLE

Gato de órganos

Compresor de muelle

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

14,2

Canalización de freno

  1,4

Tornillos de fijación del amortiguador

  1,8

Tornillos de fijación del captador ABS

  0,8

Tornillos de fijación del tirante

10,5

Tornillos de fijación del tren trasero

10,5

33-10
