RUEDAS Y NEUMÁTICOS
Equilibrado de las ruedas

35

35-4

Equilibrado de las ruedas

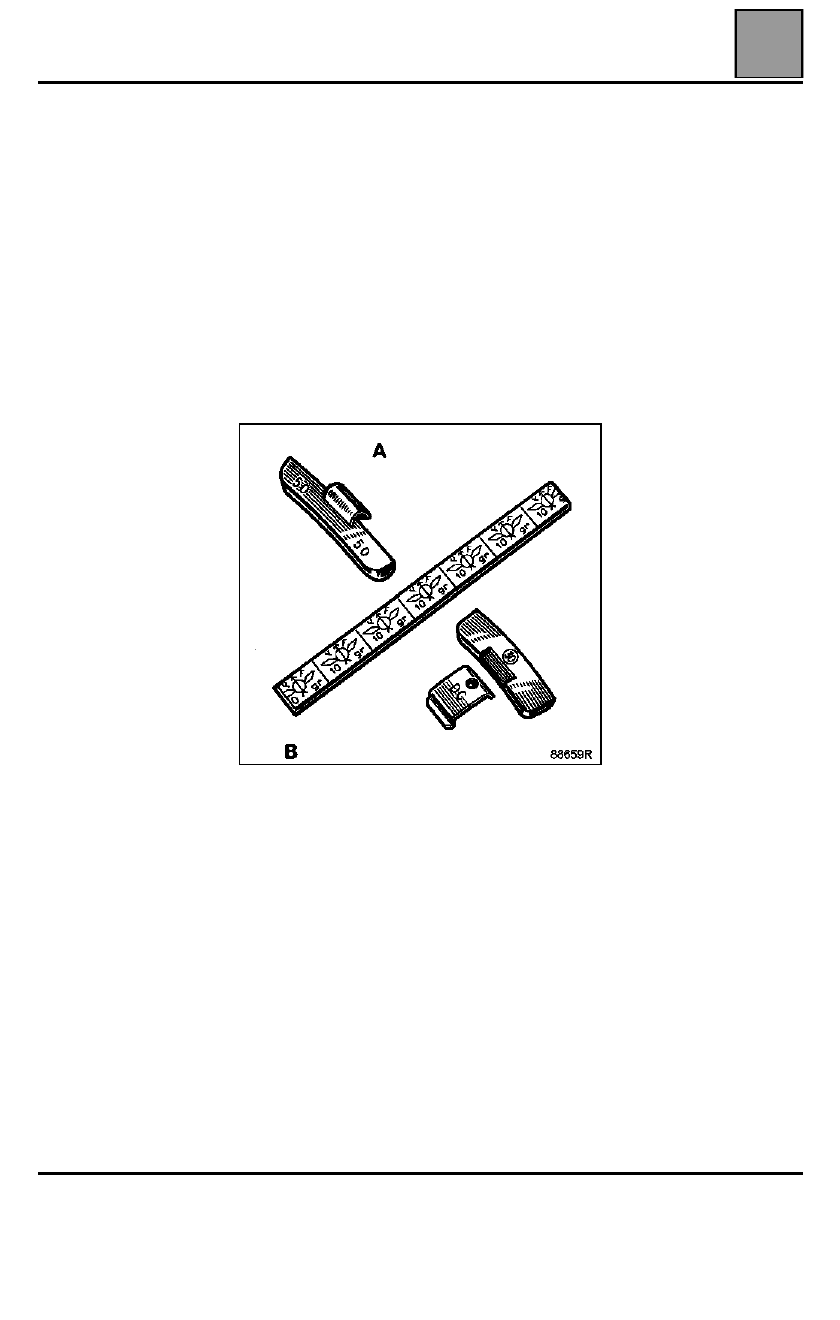

MASAS DE EQUILIBRADO

Utilizar exclusivamente las masas suministradas en
recambio:

●

fijadas por ganchos a las llantas de chapa (ganchos
incorporados a la masa),

●

fijadas por unos ganchos (ganchos planos) o
autoadhesivos para las llantas de aleación de
aluminio.

A Llanta de chapa
B Llanta de aluminio

CONJUNTO DIRECCIÓN

Rótula axial

36

36-1

136

CONJUNTO DIRECCIÓN

Rótula axial

Poner el vehículo en un elevador de dos columnas.

EXTRACCIÓN

Primer caso: rótula axial lado del conductor

Extraer:
– la rueda lado del conductor,
– la tuerca de rótula de dirección.

Segundo caso: rótula axial lado del pasajero

Extraer:
– las ruedas,
– la tuerca de rótula de dirección.

En todos los casos

Desbloquear la rótula inferior mediante el útil
T.Av. 476

.

Aflojar la tuerca del casquillo de reglaje del
paralelismo y aflojar la rótula de dirección sujetando la
rótula axial con una llave plana.

Contar el número de vueltas de rosca dadas con el fin
de pre-reglar el paralelismo en la reposición.

Retirar las abrazaderas de fijación del fuelle y extraer
éste.

Girar las ruedas para poder sacar el dentado de la
barra, lado válvula.

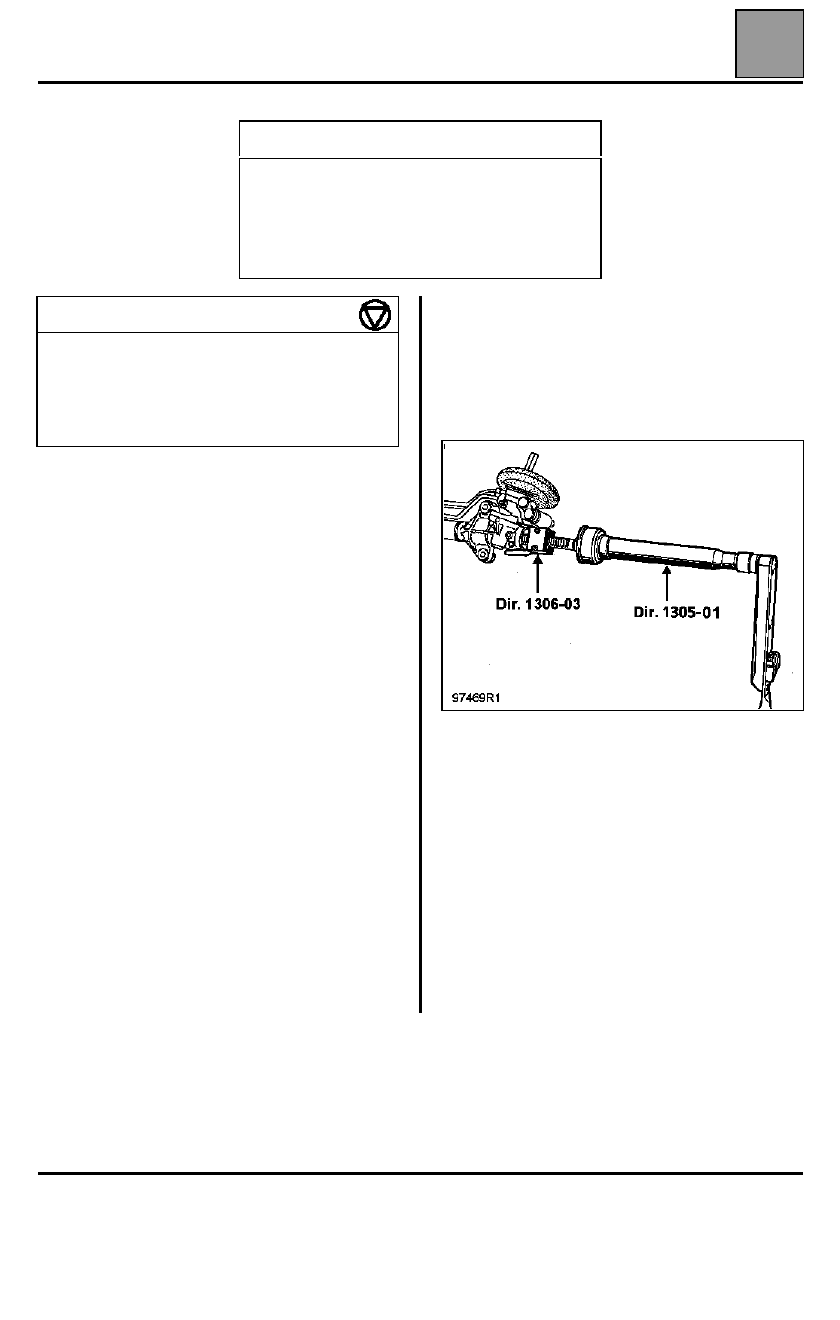

Colocar el útil Dir. 1306-03 lado válvula.

En esta posición, desbloquear la rótula axial mediante
el útil Dir. 1305-01.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Dir.

1305-01

Útil de extracción-reposición de
la rótula axial

Dir.

1306-03

Útil para sujetar la barra del
cajetín SMI

T.Av.

476

Extractor de rótulas

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tuerca de rótula de dirección

  3,7

Contra tuerca de rótula de dirección

  5,3

Rótula axial

  5

CONJUNTO DIRECCIÓN

Rótula axial

36

36-2

REPOSICIÓN

NOTA

: antes de montar las nuevas bieletas, limpiar

las roscas para retirar cualquier huella de LOCTITE
del montaje de origen y evitar un gripado de las partes
roscadas en el montaje.

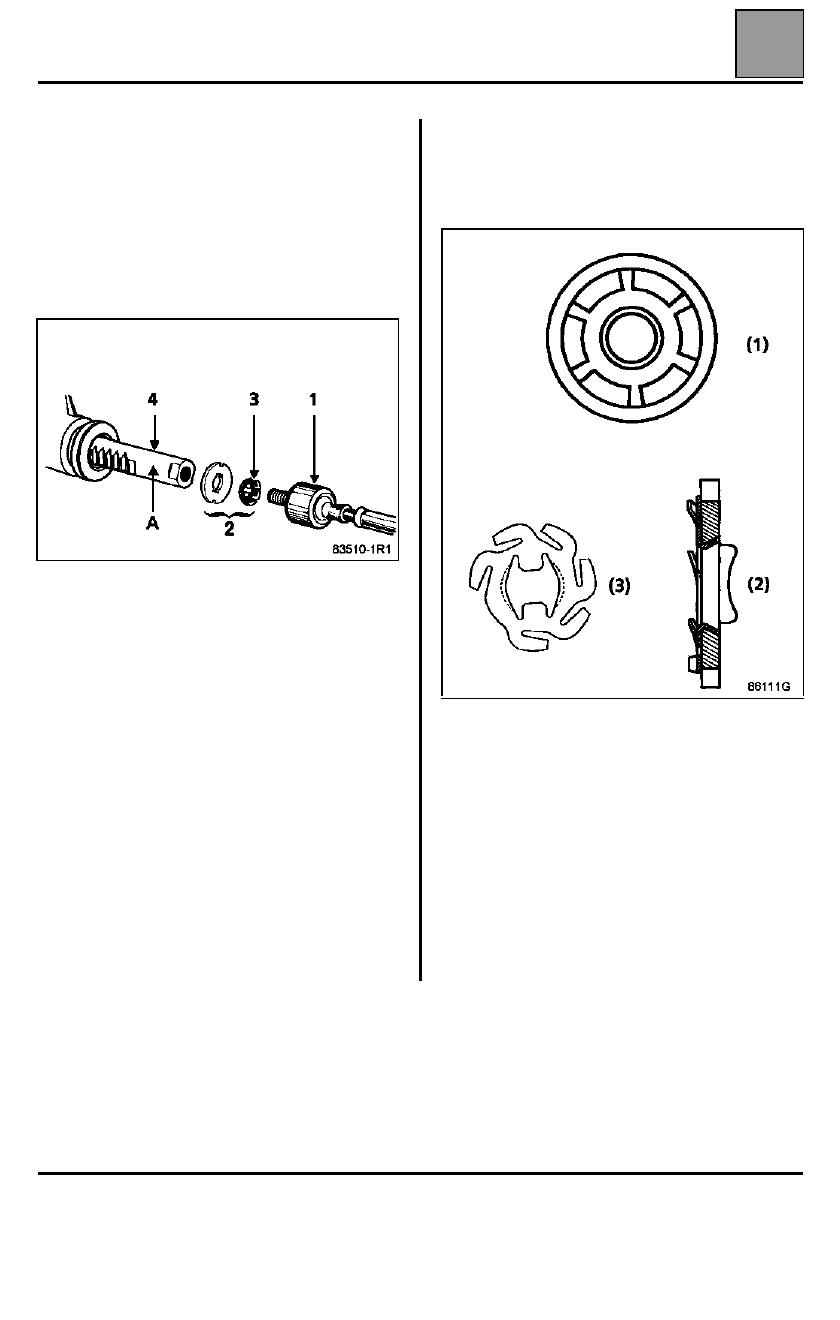

Sustituir sistemáticamente el conjunto (2). Si el
dentado de la rótula (1) no está deteriorado, se puede
reutilizar.

Montar sobre la cremallera (4):
– la arandela tope (2),
– la retención (3),
– la rótula axial (1) cuya rosca habrá sido untada

previamente de LOCTITE FRENBLOC.

Antes de apretar definitivamente la rótula axial
mediante el útil Dir. 1305-01, verificar que las
lengüetas de la arandela de retención (2) coincidan
con los rebajes (A) de la cremallera.

Montar el fuelle con abrazaderas nuevas.

Atornillar la caja-rótula el número de vueltas contadas
en el desmontaje.

Colocar la rótula y apretar al par las tuercas.

Controlar y reglar si es necesario el paralelismo de las
ruedas delanteras.

CONJUNTO DIRECCIÓN

Caja de dirección asistida

36

36-3

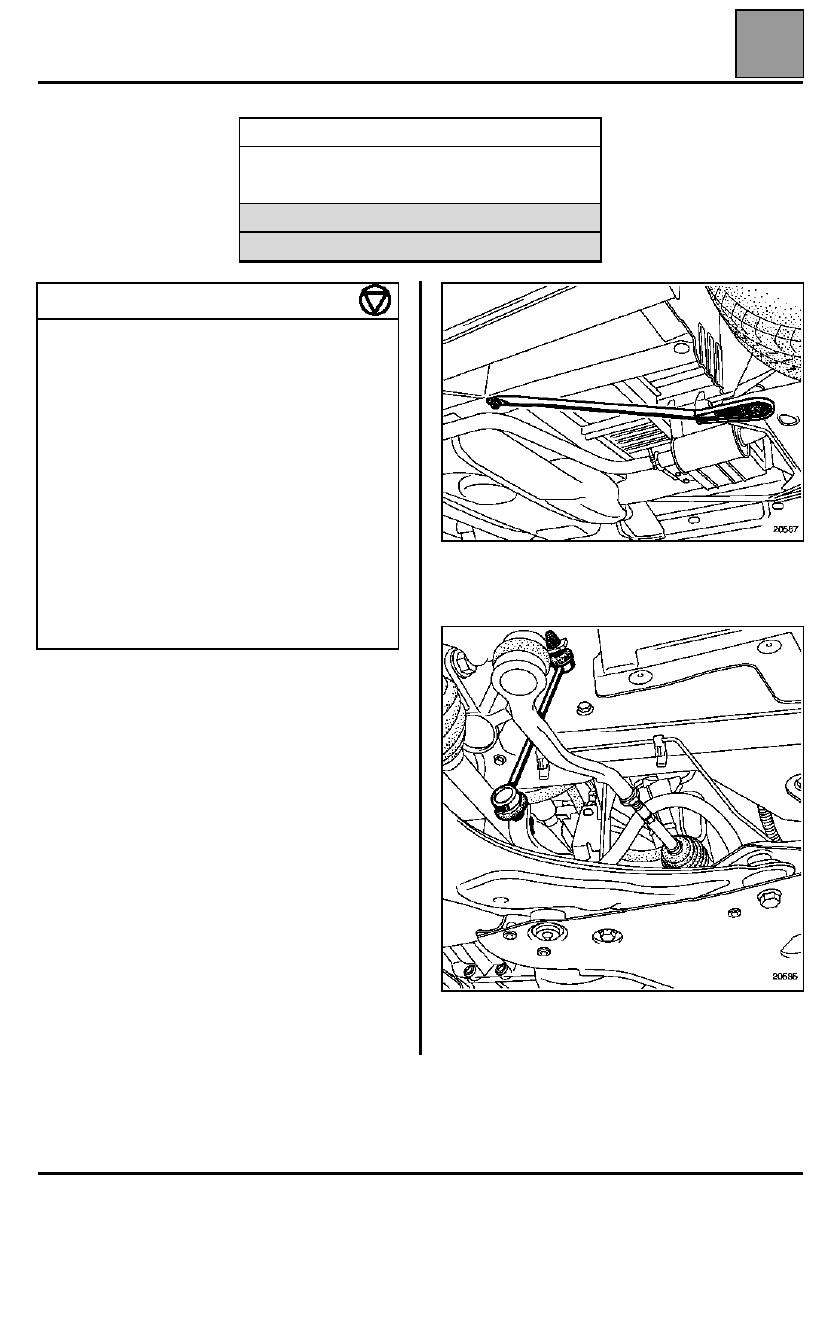

Caja de dirección asistida

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Sujetar el vehículo en el elevador de dos columnas.

Quitar las ruedas.

Colocar las pinzas de manguitos Mot. 453-01 en los
tubos del circuito de asistencia hidráulica.

Desgrapar:
– los cables de los captadores de la rueda

(equipamiento ABS),

– los tubos de freno en la cuna.

Aflojar los tornillos traseros de las dos barras de
refuerzo de la cuna.

Quitar las tuercas inferiores de las bieletas de reenvío
de la barra estabilizadora.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 453-01

Pinza para manguitos

T.Av. 476

Extractor de rótulas

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tornillos del brazo inferior en la cuna

18

Tornillos de fijación del apoyo

  2,1

Tornillos de fijación trasera de la cuna

12

Tornillos de fijación delantera de la cuna

10,5

Tornillos de fijación del tirante de la cuna

10,5

Tornillos de fijación de la biela anti-par

10,5

Tornillos de fijación de la caja de dirección 18

Tornillos de la pinza abatible

  2,1

Tornillos de fijación de la pantalla térmica

  1,5

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4
