Renault Trafic II. Manual - parte 12

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-3

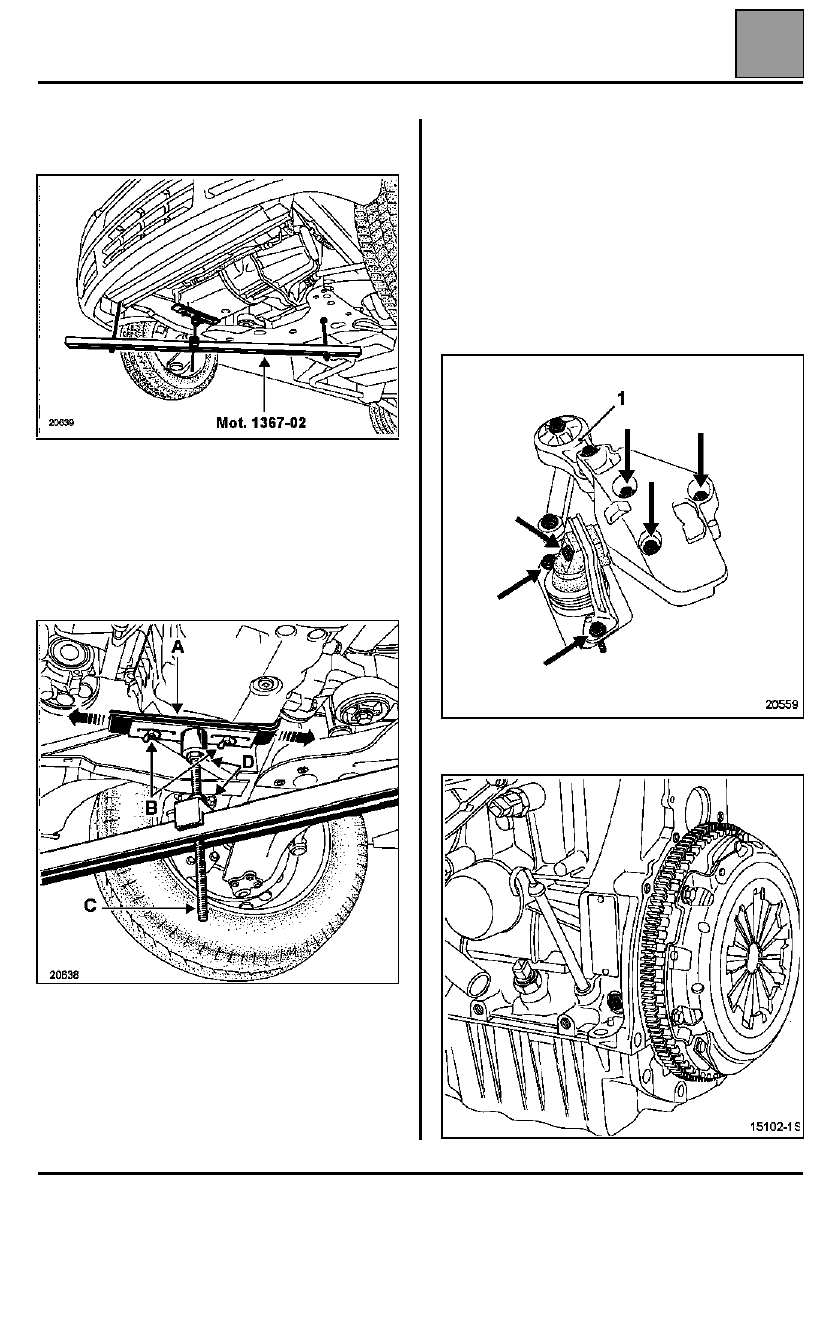

Colocar el útil de sujeción del motor Mot. 1367-02
entre el travesaño inferior y la cuna.

Poner la parte superior (A) del útil en contacto con el
cárter inferior.

Ajustar la posición de la parte (A) en el cárter inferior
con ayuda de las fijaciones (B).

Levantar ligeramente el motor en (C) y después
apretar las tuercas (D).

Desgrapar el cableado del soporte del motor y
apartarlo.

Soltar el bocal de dirección asistida de su soporte y
apartarlo.

Extraer:
– la correa de accesorios (consultar el Capítulo 07

"Tensión correa de accesorios"),

– los tornillos de fijación de la bieleta (1) y después

extraer el conjunto suspensión pendular-limitador de
oscilación.

– el tapón de la espiga de Punto Muerto Superior.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-4

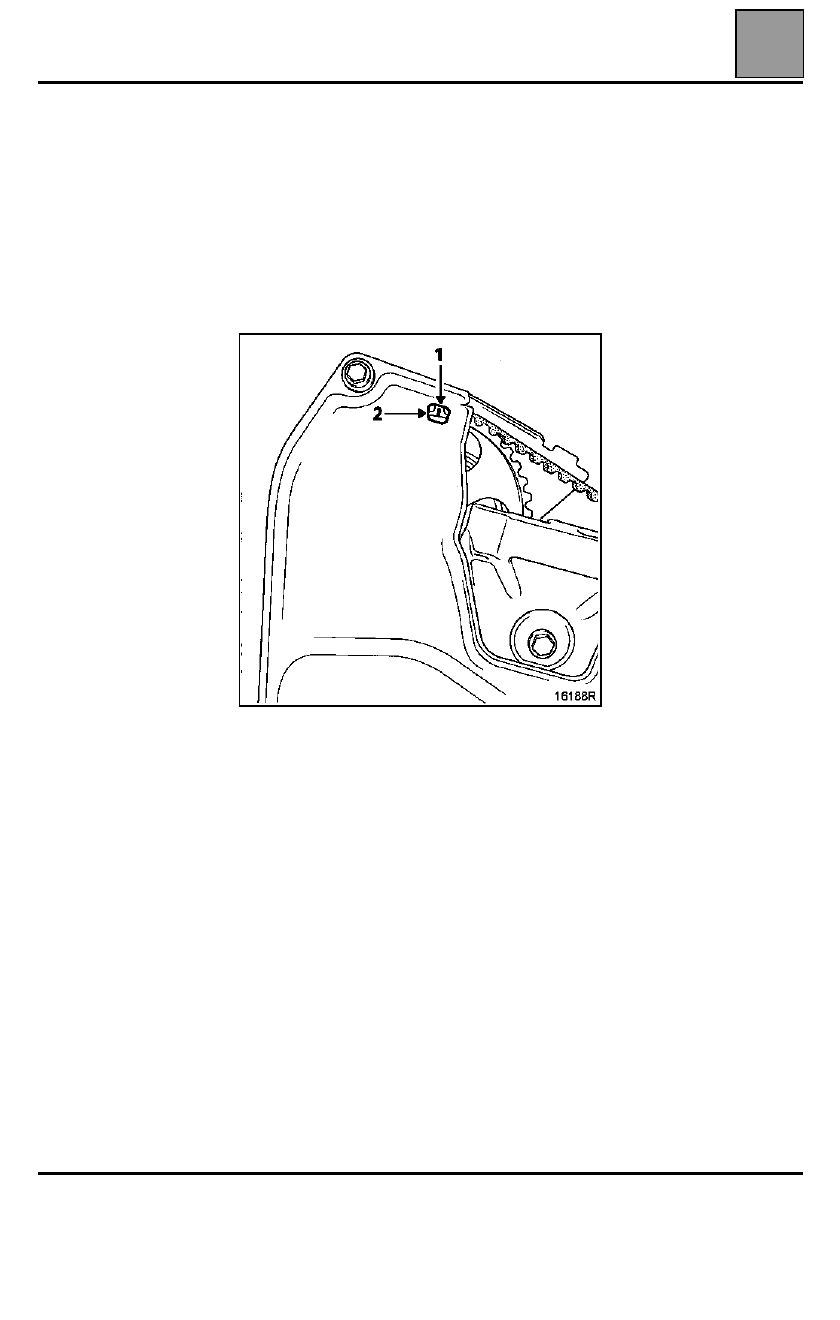

Calado de la distribución

Girar el cigüeñal en el sentido de las agujas de un reloj
(lado distribución); cuando la marca (1) de la polea del
árbol de levas aparezca en la ventana (2) del cárter de
distribución, empujar en la espiga de Punto Muerto
Superior Mot. 1054 hasta que el cigüeñal quede
bloqueado (la marca de la polea del árbol de levas
debe situarse aproximadamente en el centro de la
mirilla).

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-5

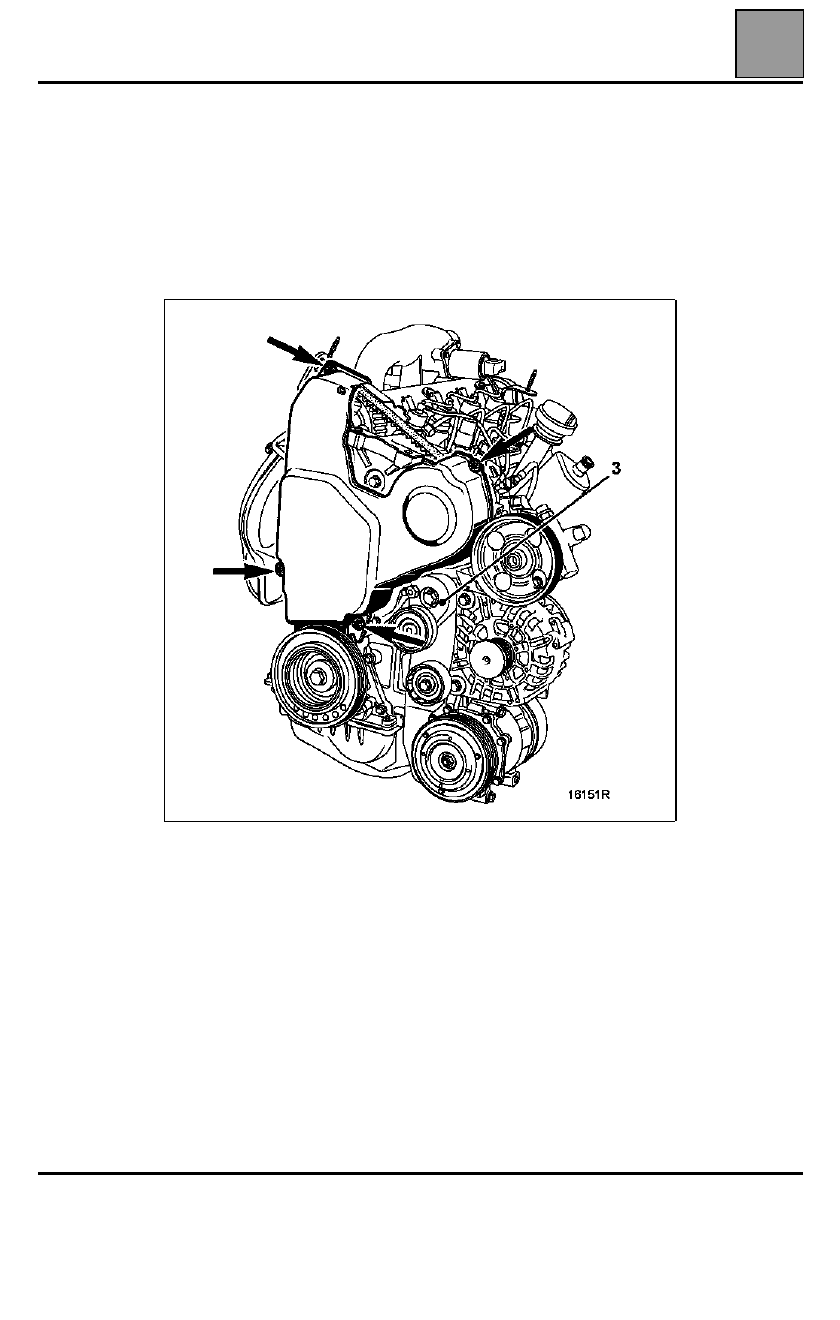

Extraer:
– el tensor de la correa de accesorios (3),
– la polea de accesorios del cigüeñal bloqueando el volante motor,
– el cárter de distribución por debajo del vehículo (bajar el motor utilizando

el soporte del motor Mot. 1453).

NOTA

: hacer una marca con un lápiz en el cárter interior de distribución y

situándose frente a la marca de la polea del árbol de levas.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-6

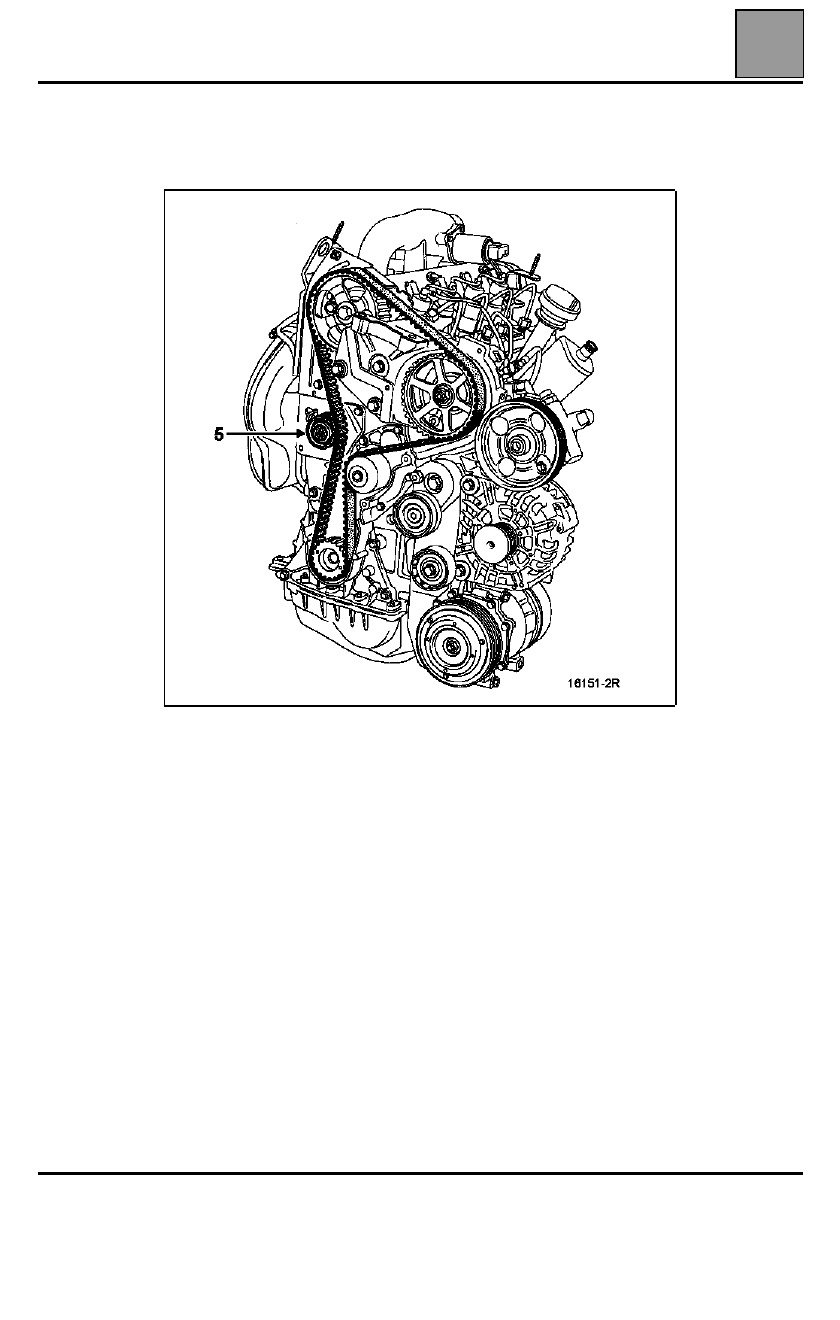

Destensar el rodillo tensor aflojando la tuerca (5) y después extraer la
correa de distribución.
