PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-7

REPOSICIÓN

PROCESO DE TENSIÓN

Con el motor frío (temperatura ambiente).

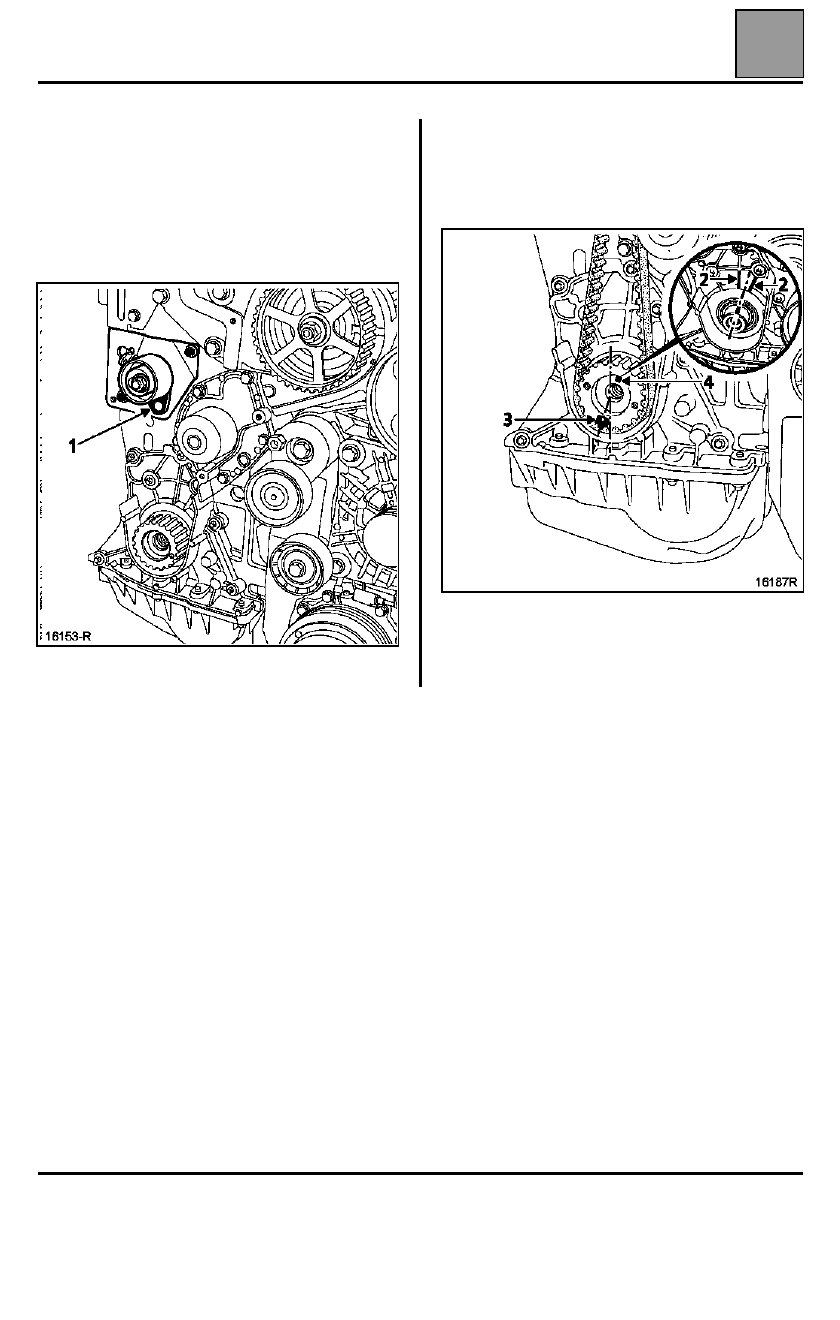

Verificar que el rodillo tensor esté bien posicionado en
el peón (1).

Verificar que la espiga Mot. 1054 esté en su sitio.

La ranura (4) del cigüeñal debe estar en el centro de
las dos nervaduras (2) del cárter de cierre del
cigüeñal, la marca (3) del piñón de distribución del
cigüeñal debe estar desplazada un diente a la
izquierda del eje vertical del motor.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-8

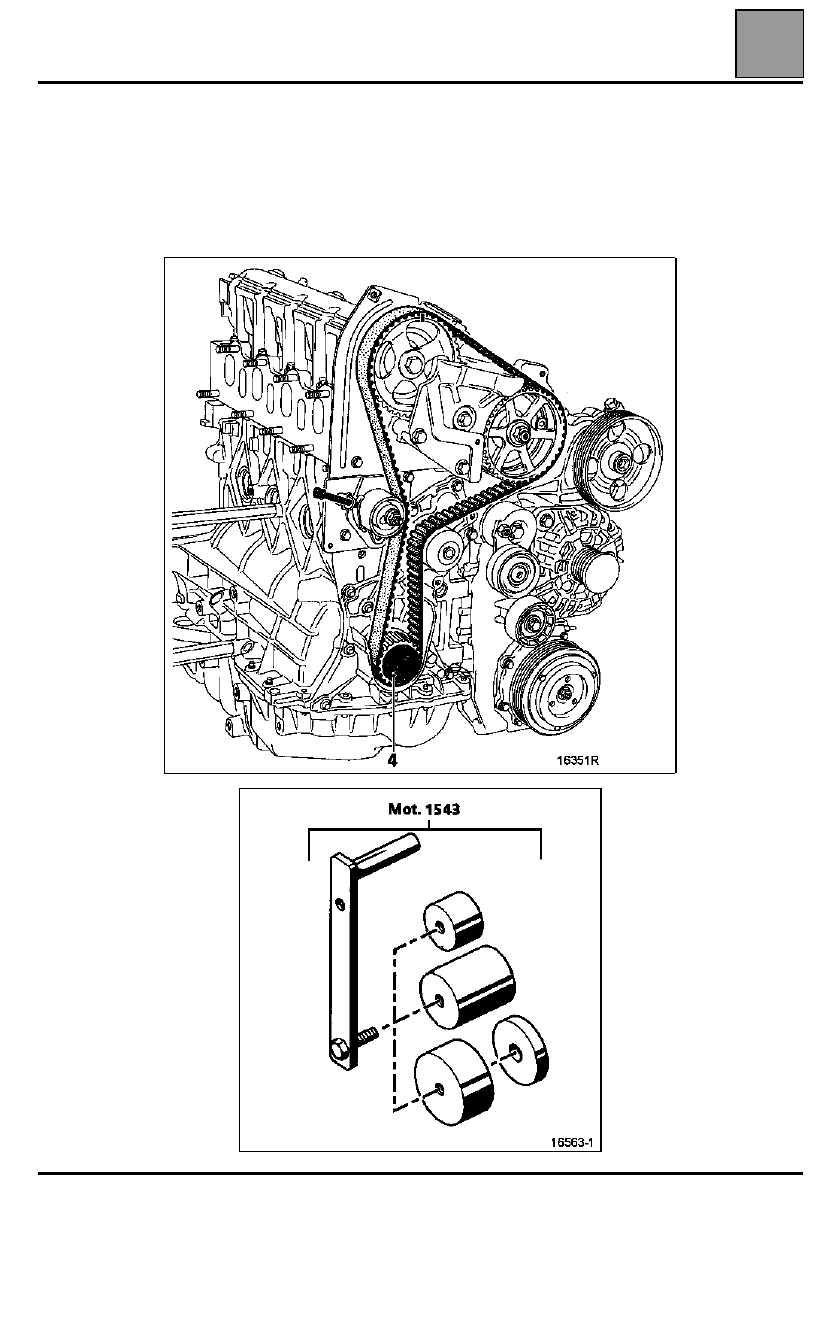

Montar la correa de distribución nueva alineando las marcas de la correa
con las de los piñones del árbol de levas y del cigüeñal.

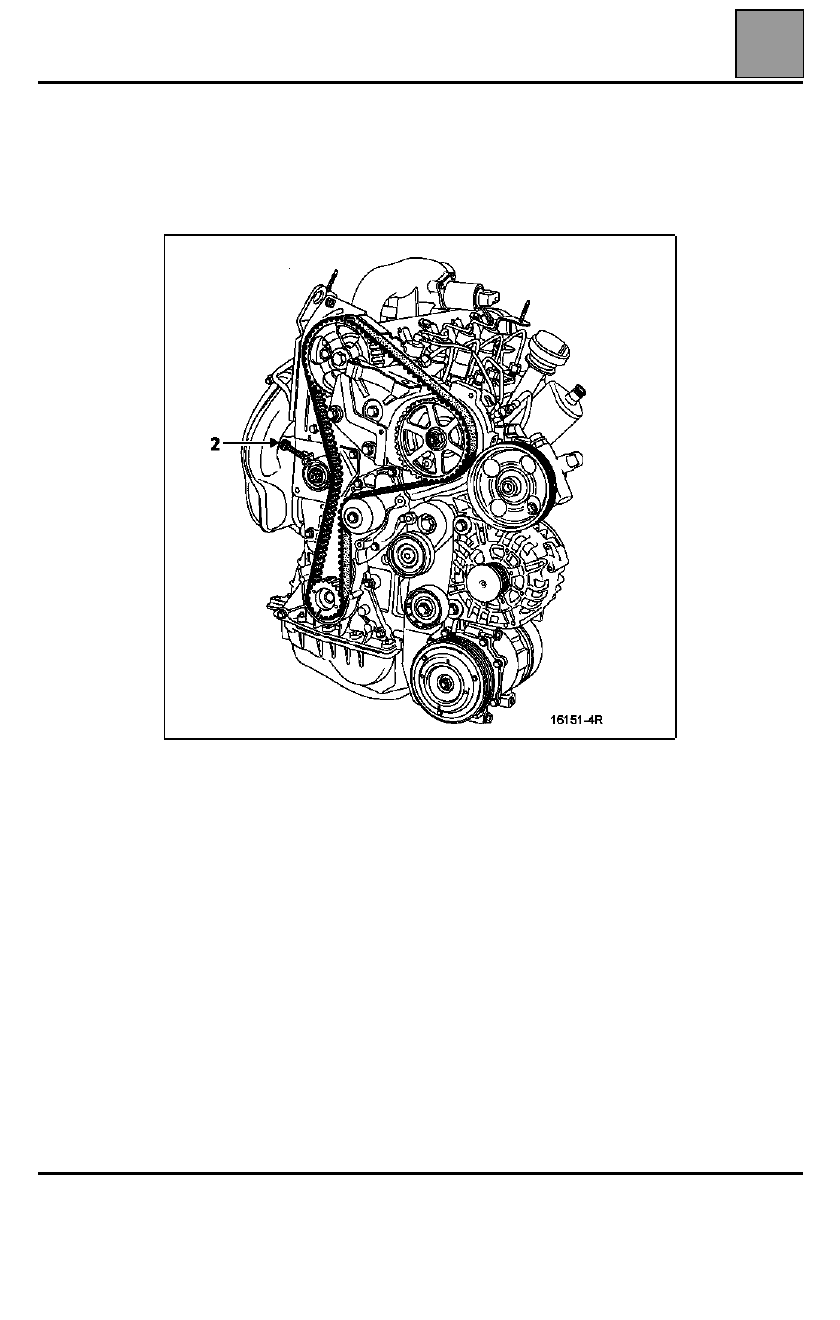

Poner el rodillo tensor apoyado sobre la correa apretando el tornillo (2) en
el soporte del rodillo tensor.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-9

Retirar la espiga Mot.1054.

Poner el tornillo de la polea de accesorios del cigüeñal equipado con la
arandela R1 (4) incluida en el kit del útil Mot. 1543.

NOTA

: no olvidarse de recuperarla cuando se vaya a colocar la polea del

cigüeñal.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11

11-10

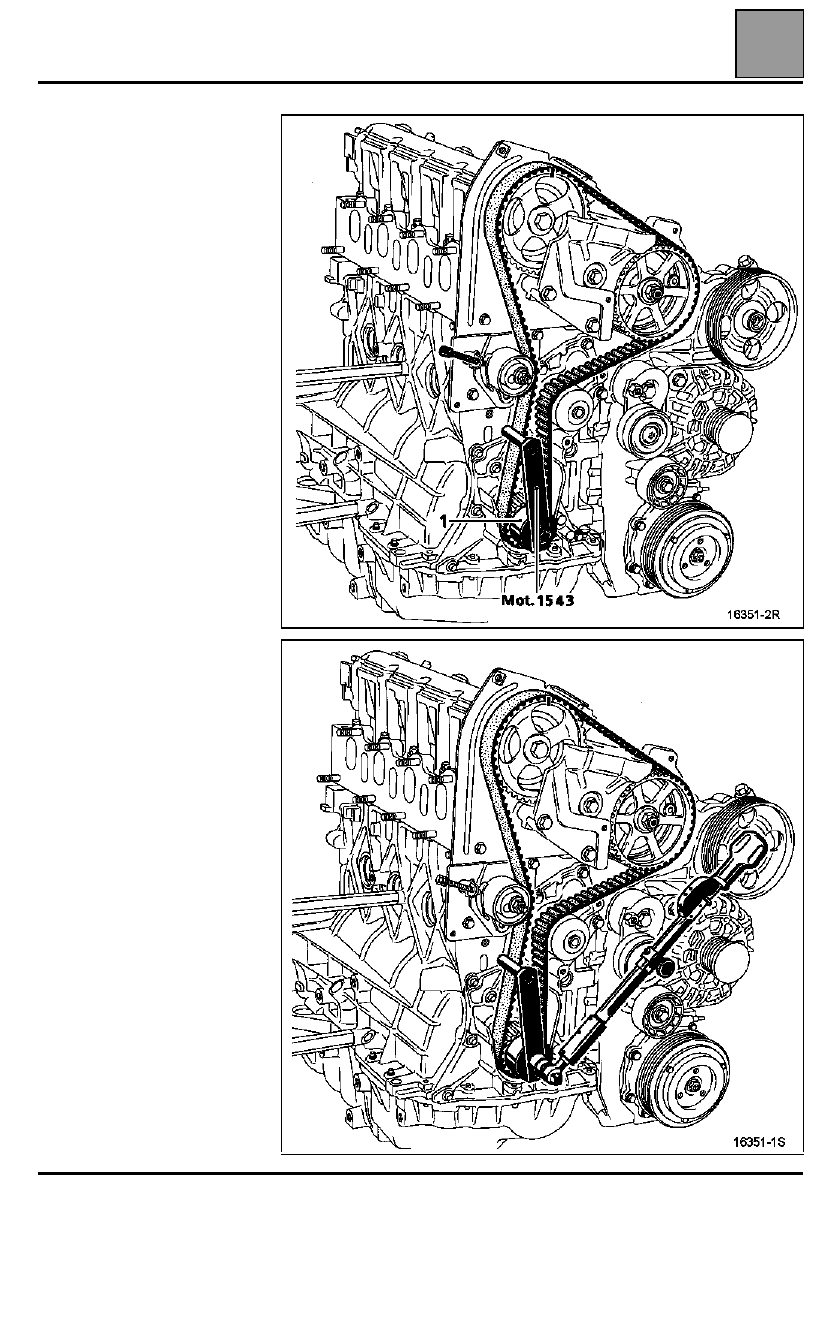

Colocar el Mot. 1543 y la
campana número 1 en el tornillo
de la polea de accesorios del
cigüeñal.

Aplicar una pretensión entre el
piñón de distribución del cigüeñal
y el rodillo tensor mediante el
Mot. 1543

y la campana 1; reglar

la llave dinamométrica al par de
1,1 daN.m.
