Renault Trafic II. Manual - parte 4

VACIADO-LLENADO

Caja de velocidades

05

05-2

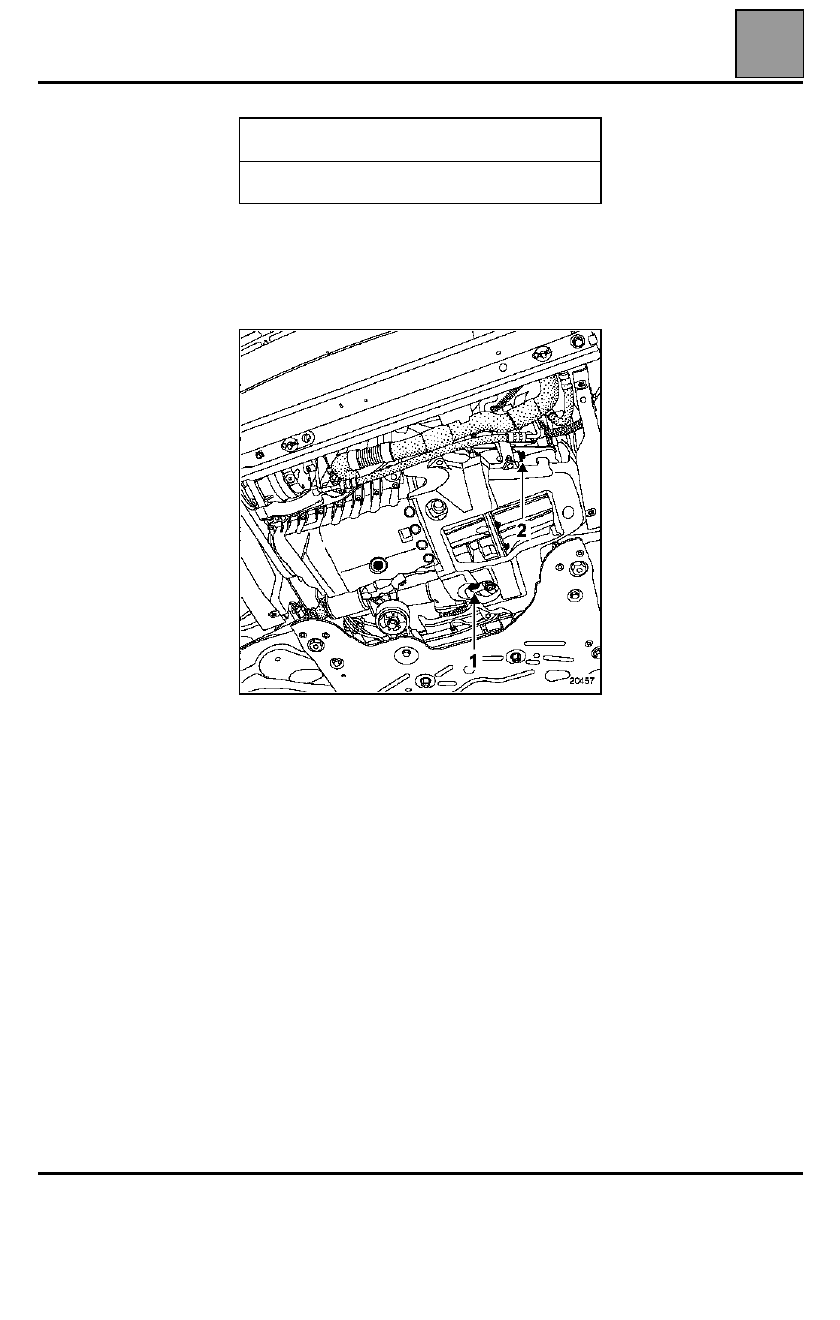

Caja de velocidades

VACIADO

: tapón (1)

LLENADO

: tapón (2)

UTILLAJE INDISPENSABLE

Llave de vaciado de la caja de velocidades

VACIADO-LLENADO

Dirección asistida

05

05-3

Dirección asistida

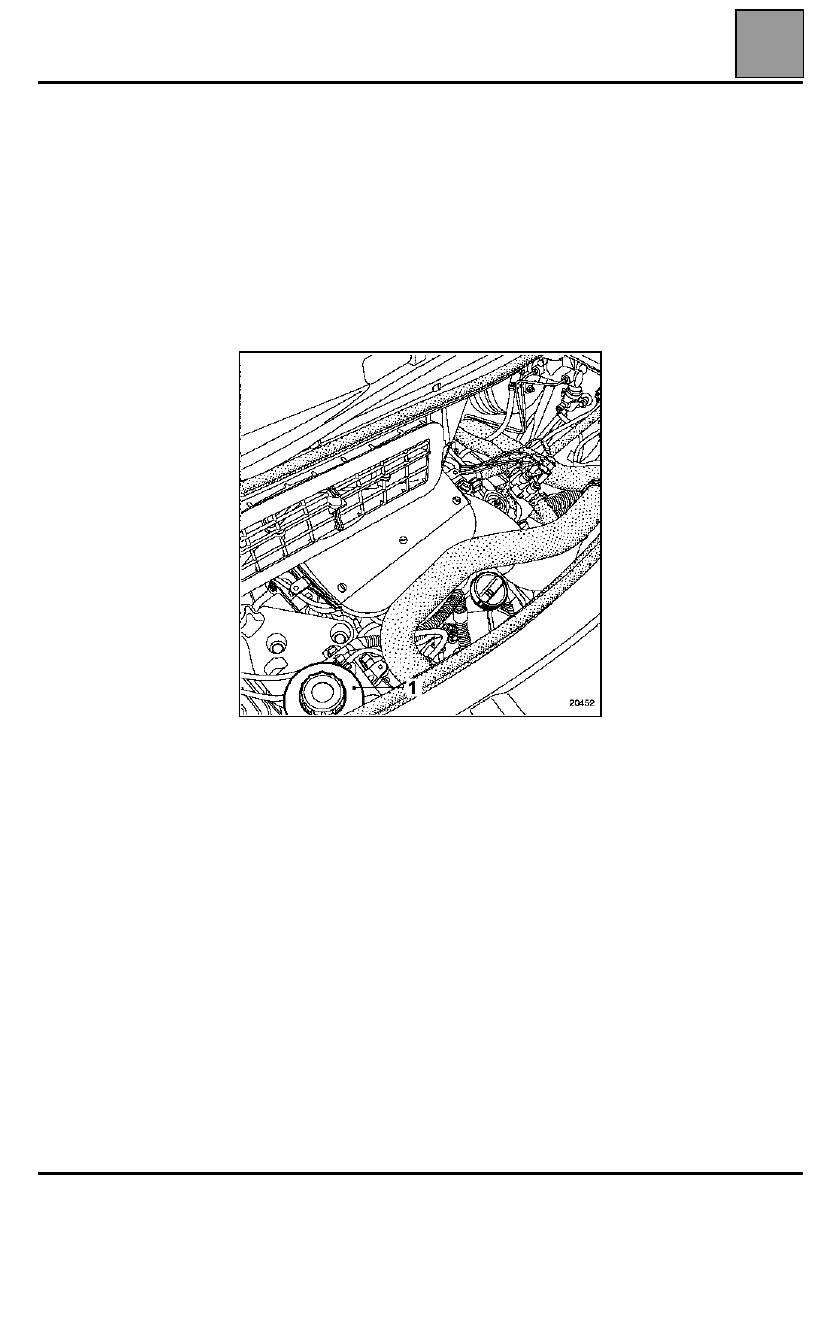

CONTROL DEL NIVEL

NIVEL BOMBA DE ASISTENCIA DE DIRECCIÓN

Utilizar para los rellenados o para el llenado de aceite
ELF RENAULT MATIC D2

 ó MOBIL ATF 220.

Para un nivel correcto, es necesario que sea visible
entre los niveles MÍNIMO y MÁXIMO del depósito (1).

MOTORES TODOS LOS TIPOS

VALORES Y REGLAJES

Capacidades - Calidades

07

07-1

207

VALORES Y REGLAJES

Capacidades - Calidades

* Ajustar con la varilla

NOTA

: no sobrepasar nunca la marca de la sonda de aceite.

Los líquidos de freno deben estar homologados por nuestros servicios técnicos.

Órgano

Capacidad media*

En caso de vaciado ajustar con la varilla

Tras sustituir el filtro de aceite

Motor (aceite)

F9Q

4,45 l

4,6 l

Órgano

Capacidad

Caja de velocidades mecánica

PK5

2,6 l

Órganos

Capacidad en litros

Calidad

Circuito de frenos

Normal: 0,7

ABS: 1

SAE J 1703

 y DOT 4

Órganos

Capacidad en litros

Calidad

Depósito de carburante

Aproximadamente

90

Gasóleo

Dirección asistida

Depósito separado:

1,1

ELF RENAULT MATIC D2

Circuito de refrigeración

9,5

GLACEOL RX (tipo D)



añadir sólo líquido de refrigeración

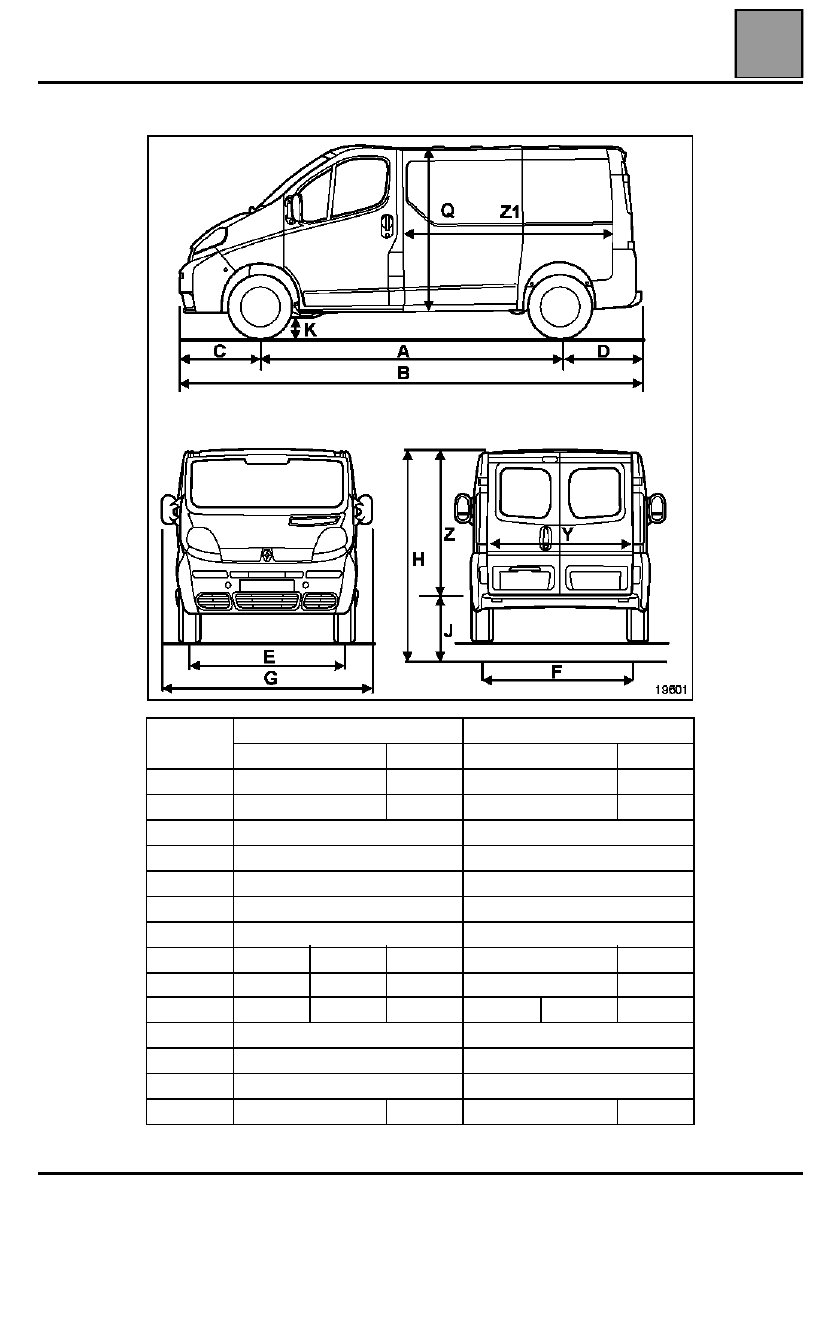

VALORES Y REGLAJES

Dimensiones

07

107

VALORES Y REGLAJES

Dimensiones

Dimensiones en metros.

(1) en vacío
(2) en carga

Versión

Furgón

Combi

Corto

Largo

Corto

Largo

A

3,098

3,498

3,098

3,498

B

4,782

5,182

4,782

5,182

C

0,833

0,833

D

0,851

0,851

E

1,615

1,615

F

1,630

1,630

G

2,232

2,232

H

(1)

1,959

1,965

1,958

1,940

1,944

J

0,543

0,549

0,542

0,521

0,525

K

(2)

0,162

0,164

0,158

0,152

0,151

0,150

Q

1,387

1,369

Y

1,390

1,390

Z

1,335

1,306

ZI

2,380

2,780

0,790

1,190

07-2
