CARACTERÍSTICAS

Identificación del vehículo

01

01-2

Identificación del vehículo

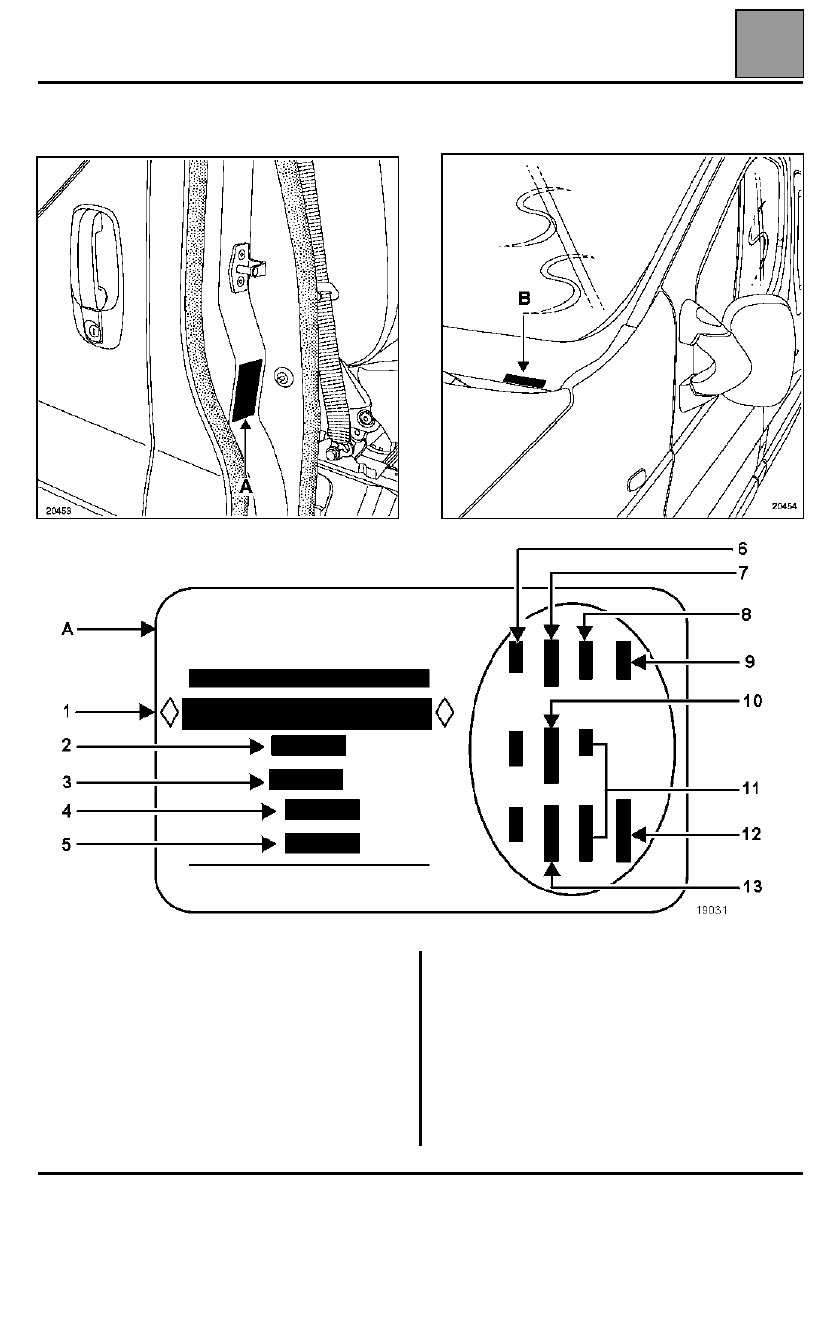

EMPLAZAMIENTO DE LA PLACA DE IDENTIFICACIÓN DEL VEHÍCULO

1

Tipo de homologación del vehículo y número
dentro de la serie del tipo.
Esta información figura también en el marcado
(B).

2

MTMA

 (Peso Total Máximo Autorizado del

vehículo).

3

MTR

 (Peso Total Rodante - vehículo cargado con

remolque).

4

MTMA

 eje delantero.

5

MTMA

 eje trasero.

6

Características técnicas del vehículo.

7

Referencia pintura.

8

Nivel de equipamiento.

9

Tipo de vehículo.

10 Código de la tapicería.
11 Complemento de definición del equipamiento.
12 Número de fabricación.
13 Código vestido interior.

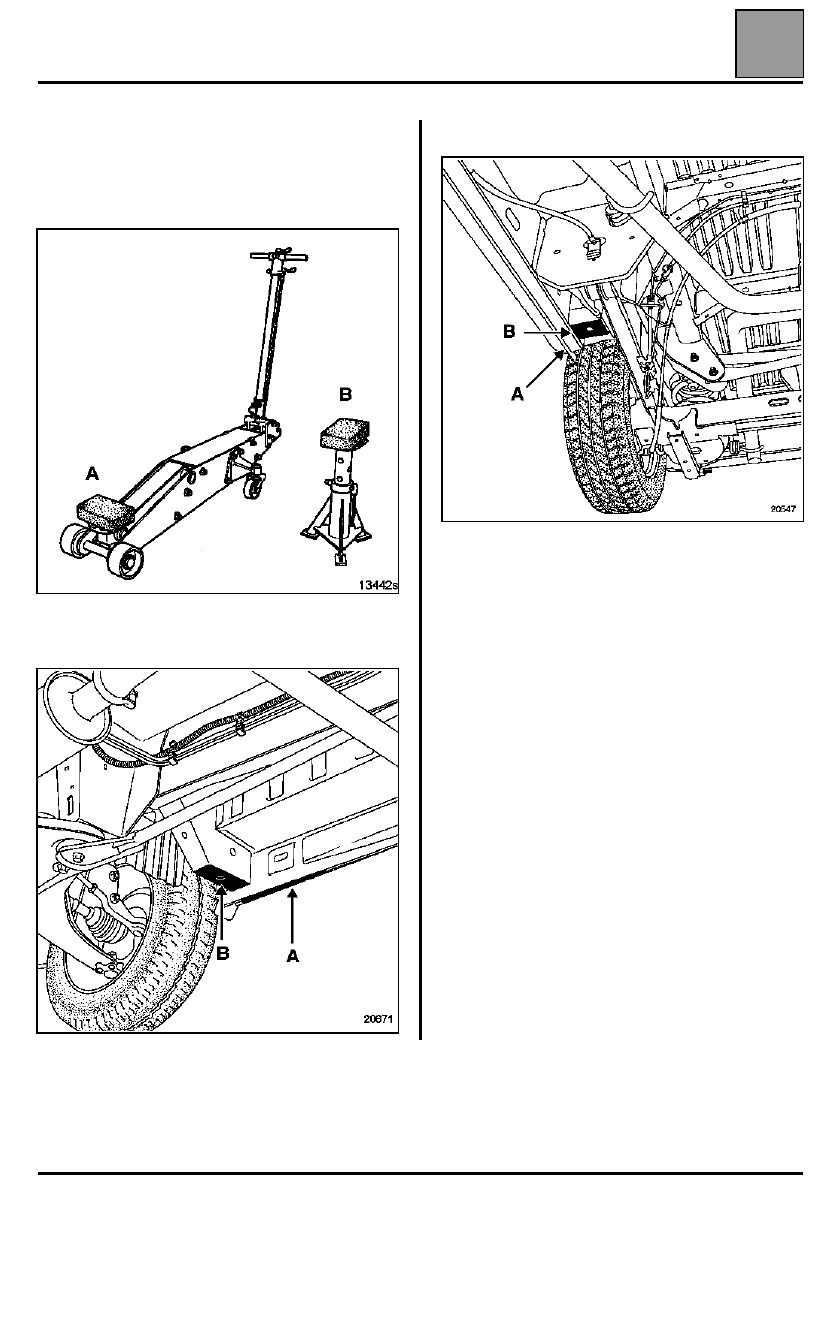

MEDIOS DE LEVANTAMIENTO

Gato móvil - Borriquetas

02

02-1

1402

MEDIOS DE LEVANTAMIENTO

Gato móvil - Borriquetas

EMPLAZAMIENTO DEL GATO MÓVIL Y DE LAS
BORRIQUETAS

NOTA

: utilizar el canto bajo la carrocería solamente en

caso de colocar borriquetas.

PARTE DELANTERA

PARTE TRASERA

MEDIOS DE LEVANTAMIENTO

Elevador con toma bajo casco

02

02-2

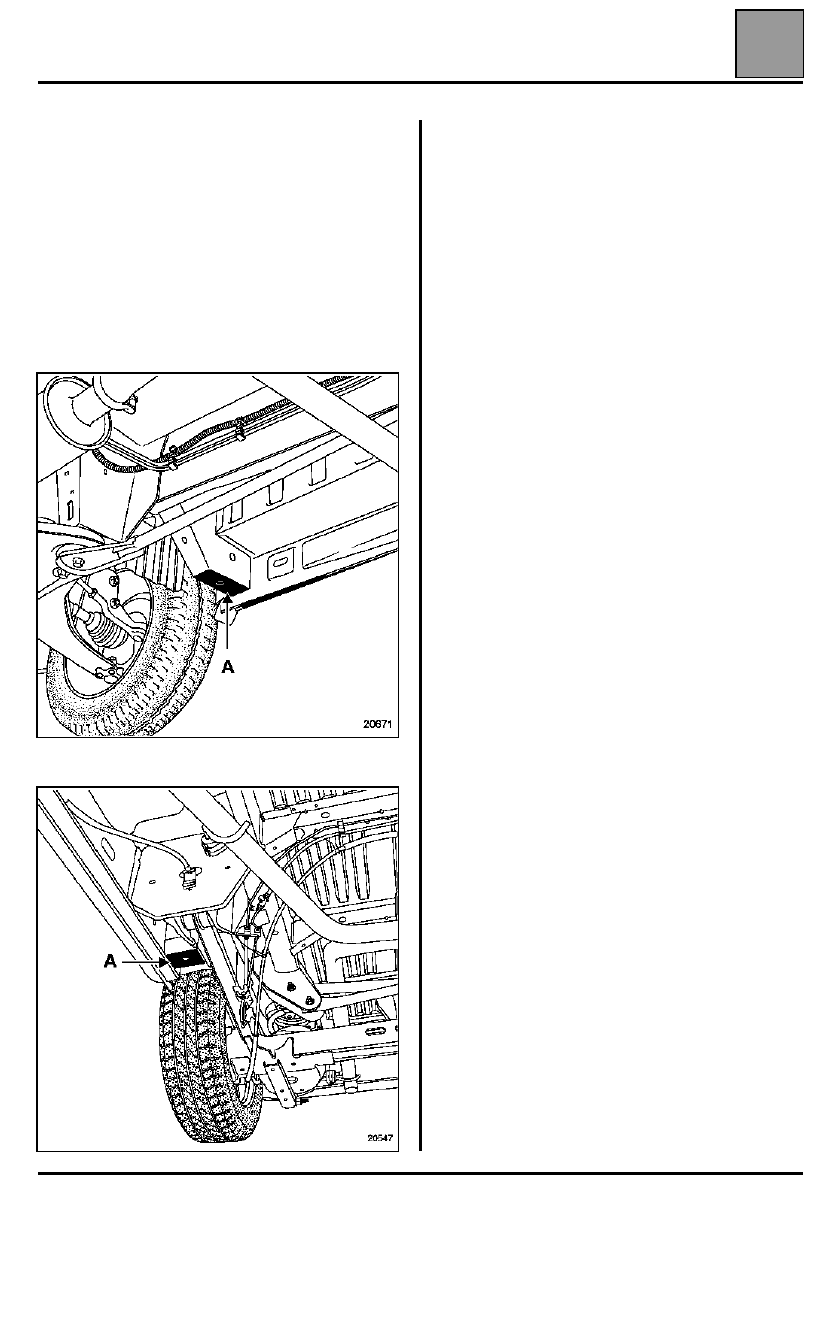

Elevador con toma bajo casco

CONSIGNAS DE SEGURIDAD

Se pueden considerar varios casos:

1  -  CASO DE EXTRACCIÓN DE ÓRGANOS

En general, no utilizar nunca un elevador de dos
columnas cuando se pueda utilizar uno de cuatro.

Si esto no es posible, colocar los patines de
levantamiento sobre los apoyos del gato (A) indicados
a continuación:

PARTE DELANTERA

PARTE TRASERA

2  -  CASO DE EXTRACCIÓN - REPOSICIÓN DE

LOS ÓRGANOS PESADOS

ATENCIÓN:

no utilizar nunca un elevador de dos

columnas para la extracción de los elementos
pesados, sin poner unas bridas de seguridad.

Para su seguridad, cuando el vehículo se coloca en un
elevador de dos columnas, hay que prestar atención al
equilibrio del vehículo.

En realidad, en caso de extracción de los órganos
pesados (como la extracción del grupo motopropulsor,
del eje trasero o del depósito de carburante, etc.) y en
función:
– de la carga del vehículo,
– de su longitud,
– de la posición de los patines,
puede producirse un desequilibrio del vehículo.

Debido a ello, es obligatorio colocar una correa
alrededor o por el interior de la carrocería y fijarla a los
brazos del elevador, entre los patines del elevador.

MEDIOS DE LEVANTAMIENTO

Elevador con toma bajo casco

02

02-3

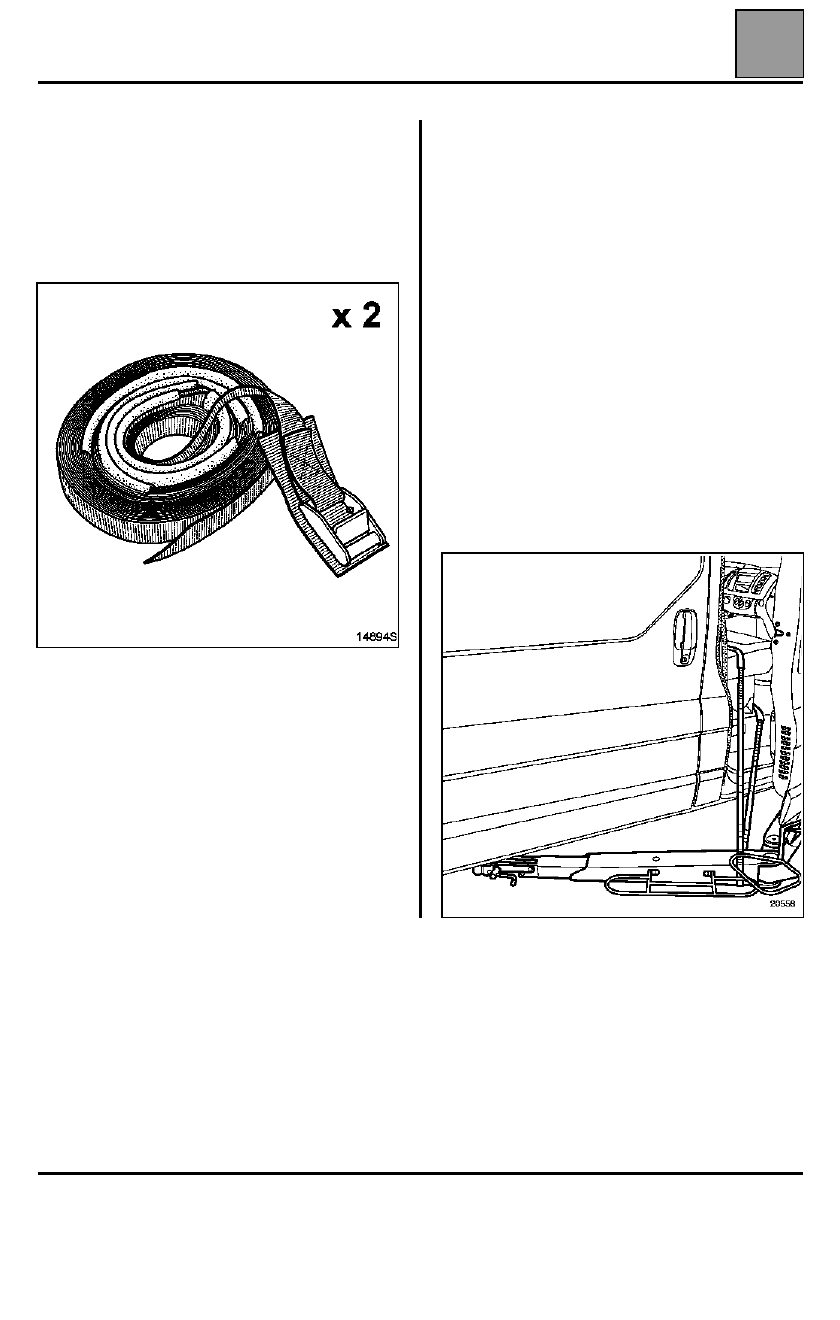

UTILLAJE NECESARIO

Correas:
– longitud de 10 metros,
– anchura 25 mm.

Las correas se encuentran disponibles bajo la
referencia: 77 11 172 554.

Este tipo de correa debe servir únicamente para
inmovilizar un vehículo en un elevador de dos
columnas (no deben servir, en ningún caso, para otra
función (seguridad)).

Utilizar unas correas en buen estado y limpias (para
no ensuciar el interior o la carrocería). No apretar
demasiado fuerte para evitar deteriorar el vehículo (los
brazos de carrocería pueden ser protegidos en la zona
de contacto de la correa).

COLOCACIÓN DE LAS CORREAS DE SEGURIDAD

El amarre del vehículo con las correas permite trabajar
bajo el vehículo sin ningún obstáculo.

La correa debe ser colocada durante una operación
con transferencia de peso.

Verificar la correa cada vez que se utilice.

Los patines del elevador se colocan bajo el vehículo,
frente a los apoyos preconizados anteriormente.

Levantar el vehículo unos centímetros.

Proteger el interior del vehículo (los asientos,...).

Colocar la correa pasándola bajo los brazos del
elevador y dar una vuelta a través del vehículo,
colocando correctamente los protectores de la correa
para no estropear la carrocería o la tapicería.

No apretar demasiado fuerte.
