Renault Trafic II. Manual - parte 5

VALORES Y REGLAJES

Tensión correa de accesorios

07

07-3

VALORES Y REGLAJES

Tensión correa de accesorios

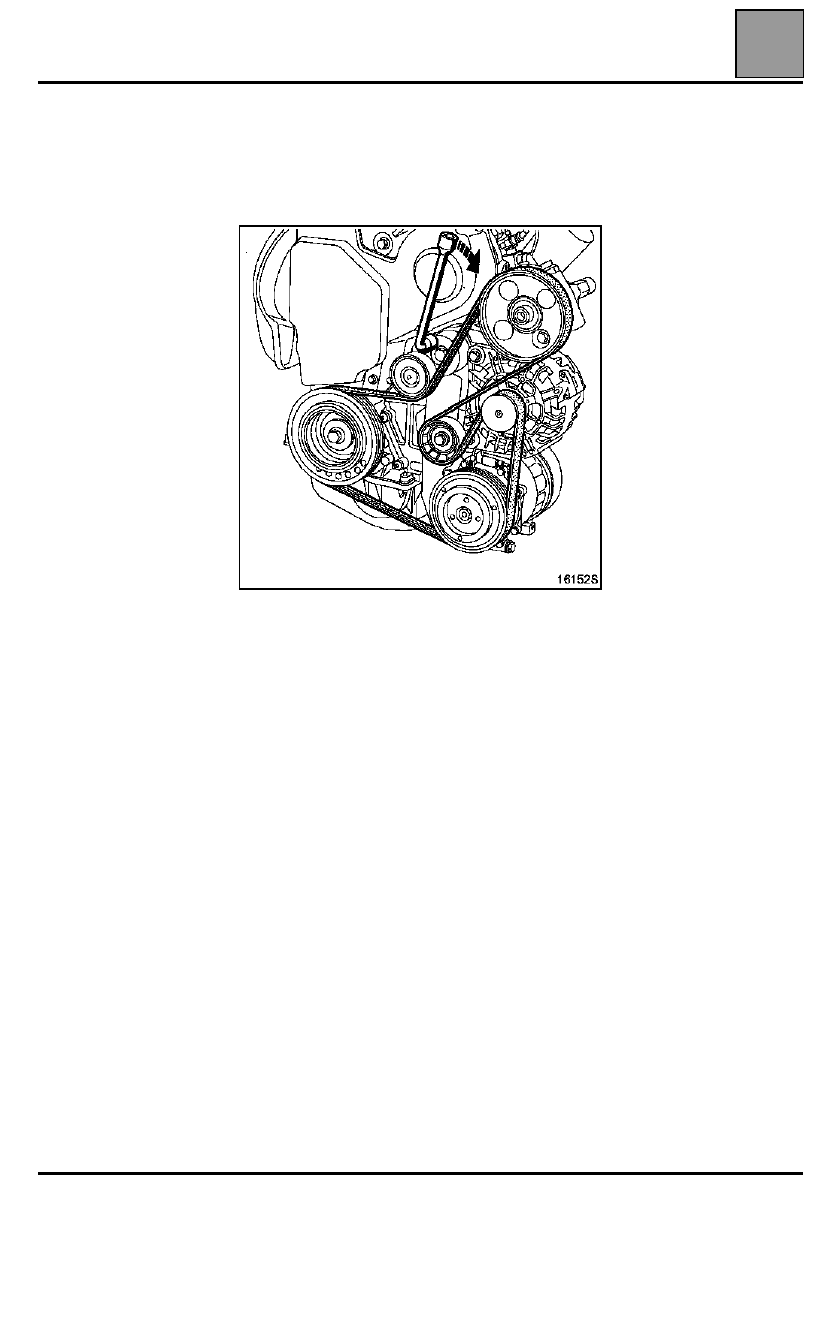

La extracción - reposición de la correa de accesorios
no presenta dificultades especiales, girar el rodillo
tensor automático de la correa en el sentido indicado a
continuación con una llave de 16 mm.

NOTA:

no volver a montar una correa extraída,

sustituirla.

Efectuar la reposición en el sentido inverso a la
extracción.

VALORES Y REGLAJES

Apriete de la culata

07

07-4

Apriete de la culata

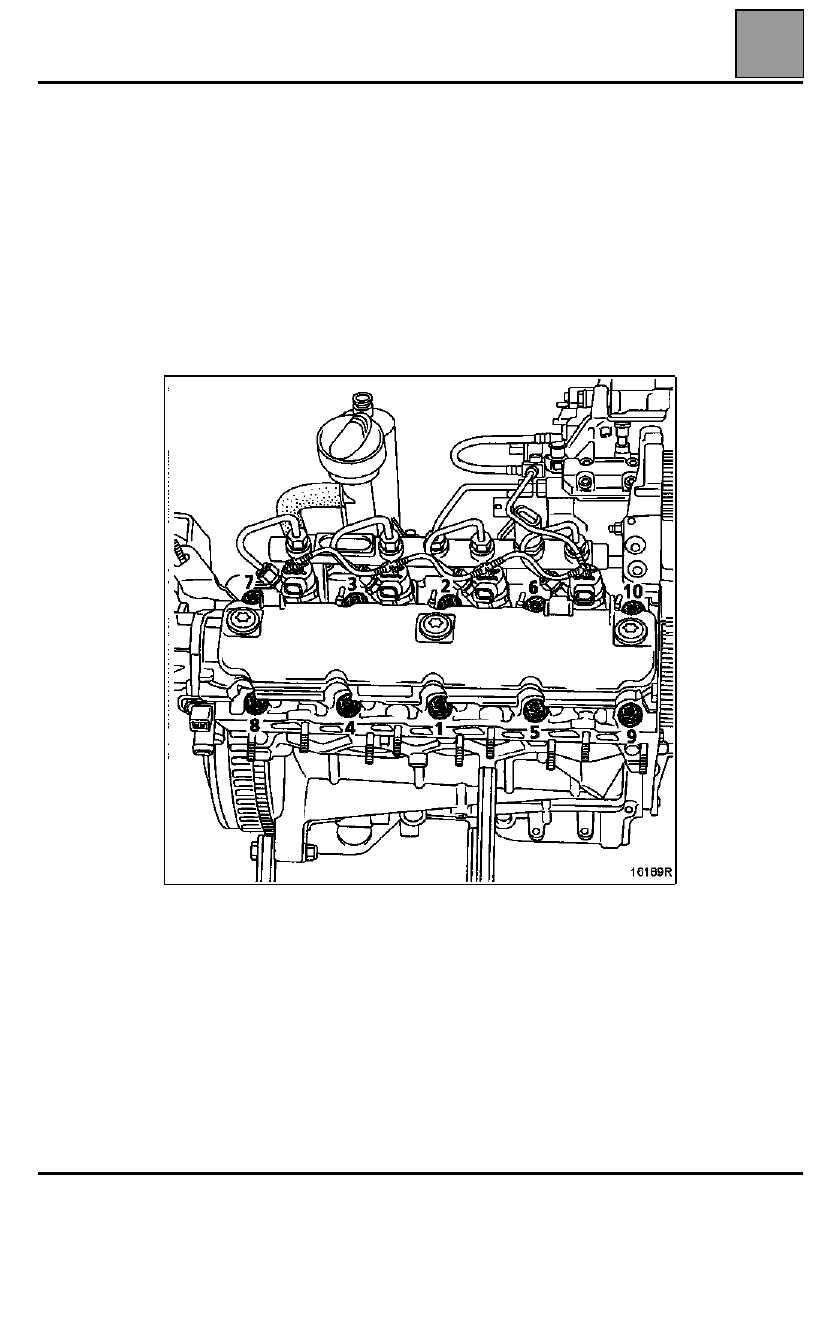

MÉTODO DE APRIETE DE LA CULATA

RECUERDE:

para obtener un apriete correcto de los tornillos, retirar con una jeringa el aceite que haya podido

quedar en los orificios de fijación de la culata.

Todos los tornillos de la culata deben ser sustituidos sistemáticamente después de un desmontaje. No hay reapriete
de la culata.

Preasentamiento de la junta

Apriete de todos los tornillos a 3 daN.m, y después efectuar un apriete angular de 100

°



±

 4

°

 en el orden indicado a

continuación.

Esperar 3 minutos, tiempo de estabilización.

Apriete de la culata:
– el apriete se efectúa en ola, el proceso siguiente se aplica sucesivamente a los tornillos  1-2, y después 3-4, 5-6,

7-8

 y 9-10,

– aflojar los tornillos 1-2 hasta liberarlos por completo.
– apretar los tornillos 1-2 a 2,5 daN.m y después efectuar un apriete angular de 213

°



±

 7

°

,

– repetir la operación de aflojado y reapriete para los tornillos 3-4, 5-6, 7-8 y 9-10.

No hay reapriete de la culata.

VALORES Y REGLAJES

Neumáticos ruedas

07

Neumáticos ruedas

(1) En utilización a plena carga y en autopista.

Par de apriete de las tuercas de las ruedas: 14,2 daN.m

Alabeo de la llanta: 1,2 mm

Vehículo

Llanta

Neumático

Presión de inflado (bares) (1)en frío

Adelante

Atrás

TODOS LOS

TIPOS

6J16

195/65 R16 C

3,2

3,6

205/65 R16 C

3,6

4,1

215/65 R16 C

3,0

3,4

07-5

VALORES Y REGLAJES

Frenos

07

07-6

Frenos

Vehículo

Espesores de los discos(en mm)

Espesores de los discos(en mm)

Alabeo

máximo del
disco (mm)

Adelante

Atrás

Normal

Mínimo

Normal

Mínimo

TODOS LOS

TIPOS

28

24

12

10

0,07

Vehículo

Espesores guarniciones (en mm) (soporte no incluido)

Líquido de

frenos

Adelante

Atrás

Nueva

Mínimo

Nueva

Mínimo

TODOS LOS

TIPOS

11,9

3

10,3

3

SAE J 1703

DOT 4
