СМЕСЕОБРАЗОВАНИЕ

Впускной коллектор

12-11

12

Двигатель E7J

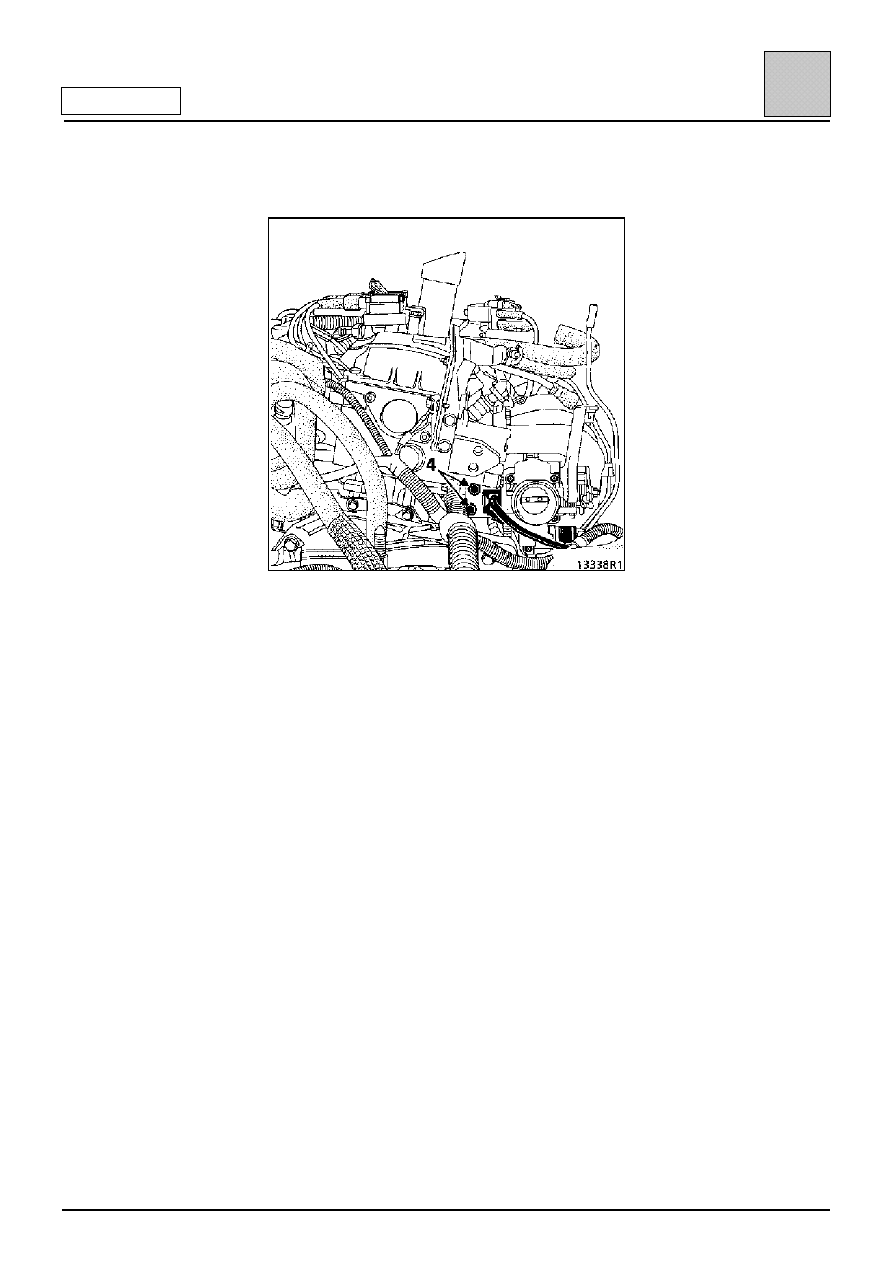

Выверните два (4) болта крепления кронштейна к
блоку цилиндров.

Извлеките коллектор.

УСТАНОВКА

Замените прокладки впускного коллектора.

Выполните установку в порядке, обратном
снятию.

СМЕСЕОБРАЗОВАНИЕ

Выпускной коллектор

12-12

12

Двигатель D7F

Моменты затяжки (даН

⋅⋅⋅⋅м)

Гайка шпильки крепления коллектора

2,5

Шпилька крепления коллектора

1

Болт крепления приемной трубы
глушителей

1

Снятие и установка коллектора не
представляют особой сложности.

СМЕСЕОБРАЗОВАНИЕ

Выпускной коллектор

12-13

12

Двигатель E7J

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления коллектора

2

СНЯТИЕ

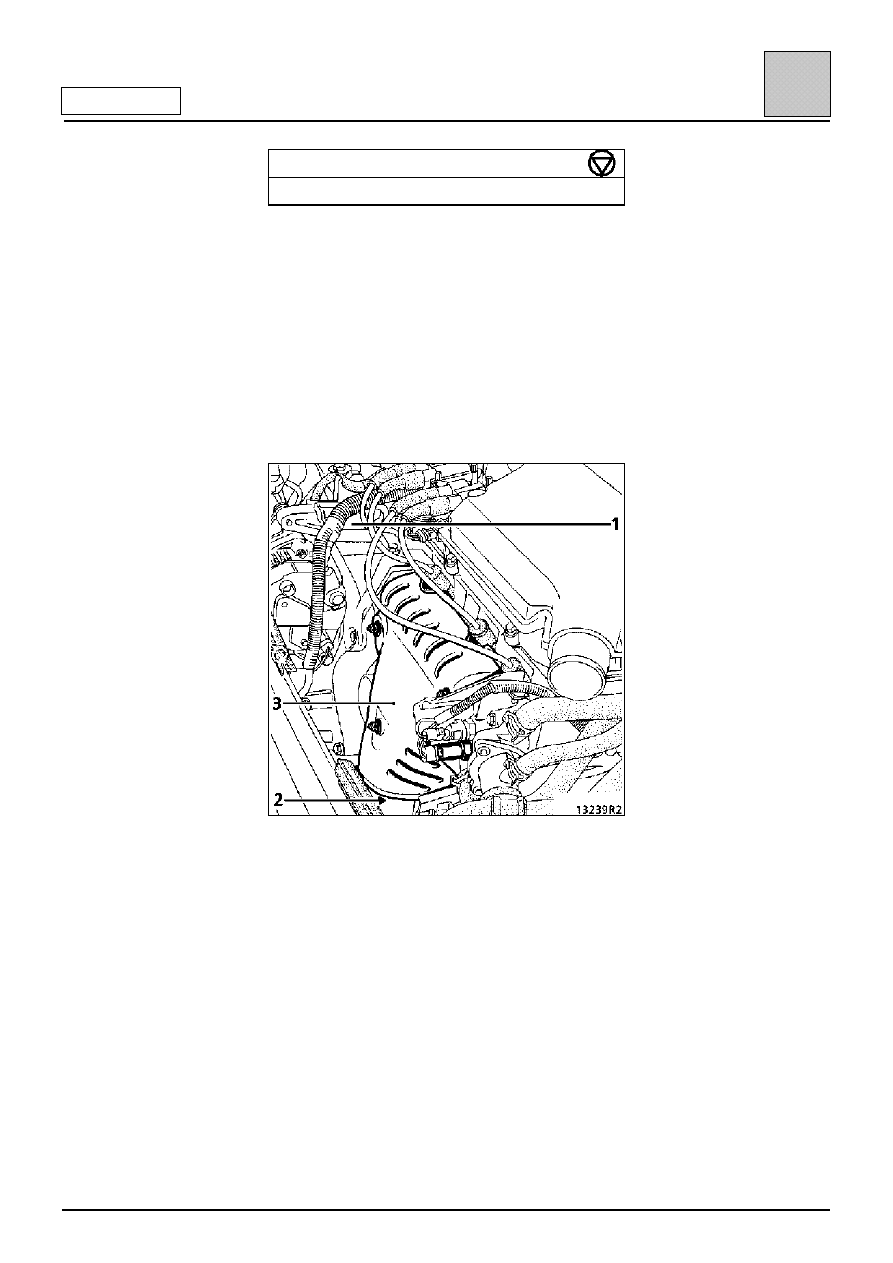

Снимите многофункциональный кронштейн (1)
(см. главу 10).

Отсоедините проставку (2) между выпускным
коллектором и выпускной системой.

Снимите тепловой экран (3).

Снимите выпускной коллектор.

УСТАНОВКА

Замените прокладку коллектора.

Выполните установку в порядке, обратном
снятию.

СМЕСЕОБРАЗОВАНИЕ

Впускной и выпускной коллекторы

12-14

12

Двигатель F8Q

Моменты затяжки (даН

⋅⋅⋅⋅м)

Шпильки крепления коллекторов к
головке блока цилиндров

1

Гайки шпилек крепления коллекторов к
головке блока цилиндров

2,7

Болт крепления кронштейна на
впускном коллекторе

2,5

Болт крепления кронштейна на блоке
цилиндров

2,5

СНЯТИЕ

Снимите воздушный фильтр (два болта крепления
сверху, два болта крепления снизу (1)).

Выверните, действуя сверху, две гайки крепления
приемной трубы к коллектору.

Отпустите гайку хомута, обеспечивающего
соединение приемной трубы с трубой глушителя.

Сместите приемную трубу в сторону коробки
передач.

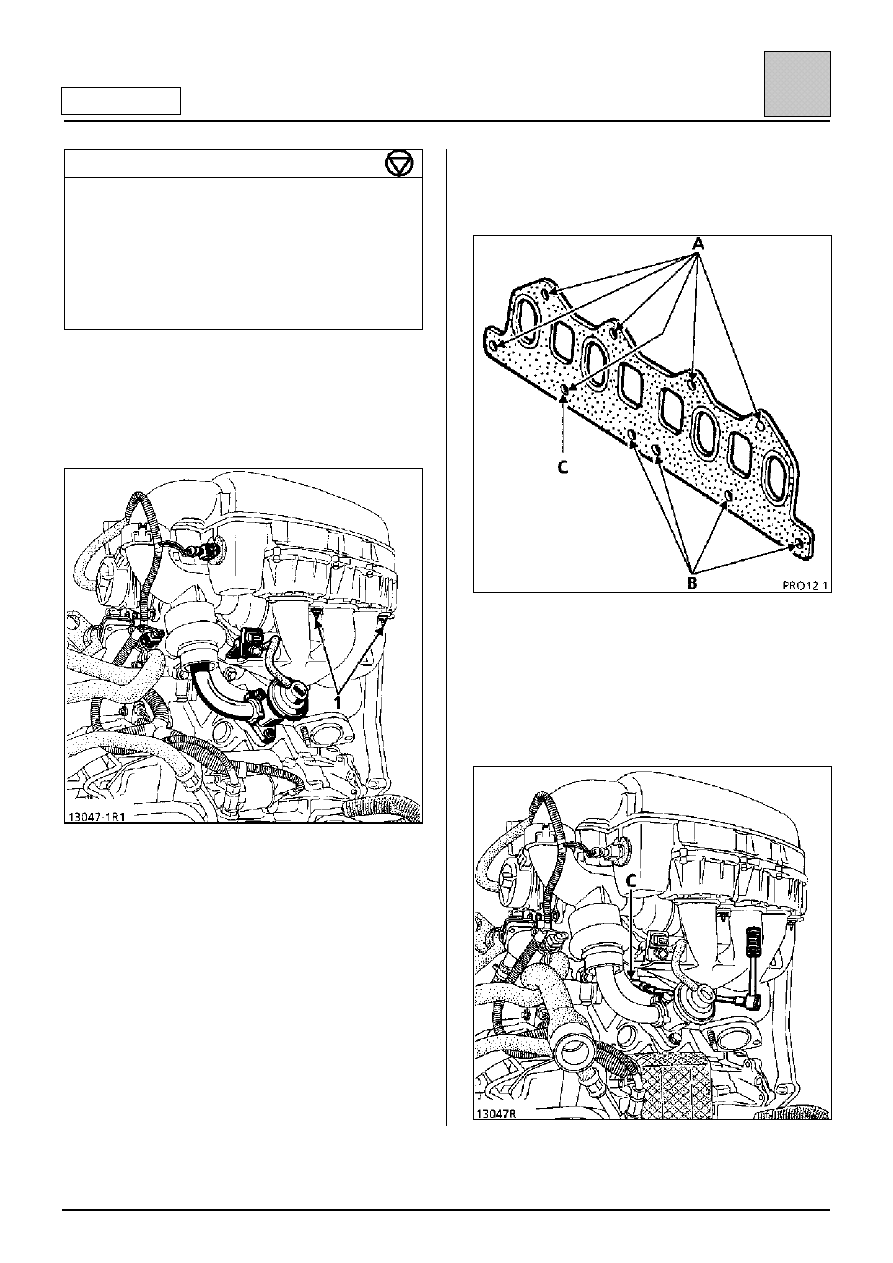

Снимите гайки крепления коллекторов:
– сверху, гайки (А);
– снизу, гайки (В).

Особенность

Для снятия гайки (С), расположенной над
стартером, используйте торцевой ключ (с
квадратом 6,35 мм), а также универсальный
удлинитель с карданным шарниром.
