СМЕСЕОБРАЗОВАНИЕ

Блок дроссельной заслонки

12-7

12

Двигатель D7F

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления блока дроссельной
заслонки на впускном коллекторе

1

Болт крепления кронштейна блока
дроссельной заслонки на головке блока
цилиндров

1

Снятие и установка блока не представляют
особой сложности.

СМЕСЕОБРАЗОВАНИЕ

Блок дроссельной заслонки

12-8

12

Двигатель E7J

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления блока дроссельной
заслонки

1

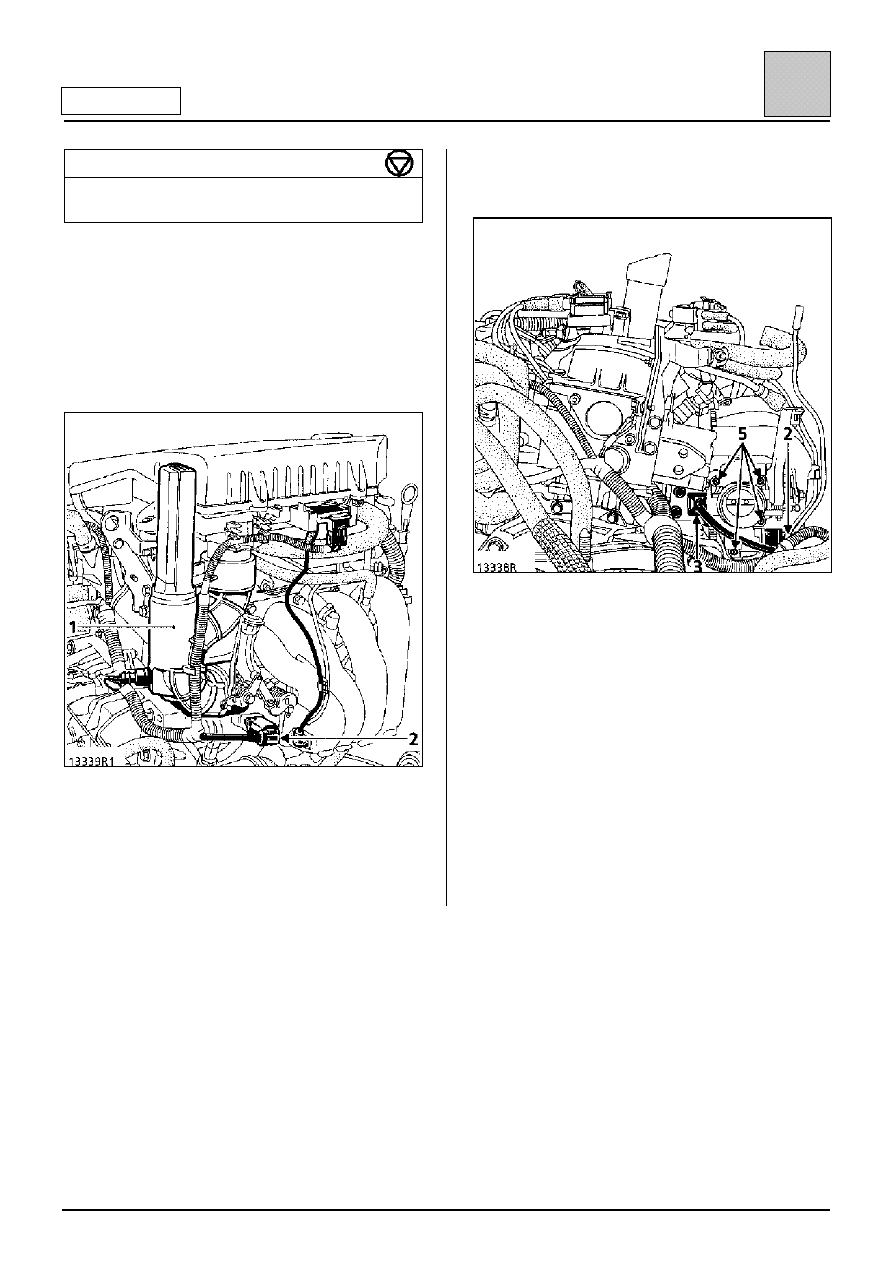

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите воздушный фильтр.

Снимите воздуховод (1).

Отсоедините:
– трос привода дроссельной заслонки;
– разъемы:

• шагового двигателя регулятора холостого

хода (2);

• потенциометра дроссельной заслонки (3).

Выверните четыре болта (5) крепления блока
дроссельной заслонки и извлеките его.

УСТАНОВКА

Замените прокладку блока дроссельной заслонки.

Выполните установку в порядке, обратном
снятию.

СМЕСЕОБРАЗОВАНИЕ

Впускной коллектор

12-9

12

Двигатель D7F

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления топливораспреде-
лительной рампы к коллектору

1

Гайка шпильки крепления коллектора к
головке блока цилиндров

1,7

Шпилька крепления коллектора к
головке блока цилиндров

1

Снятие и установка коллектора не
представляют особой сложности.

СМЕСЕОБРАЗОВАНИЕ

Впускной коллектор

12-10

12

Двигатель E7J

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт и гайка крепления впускного
коллектора

2

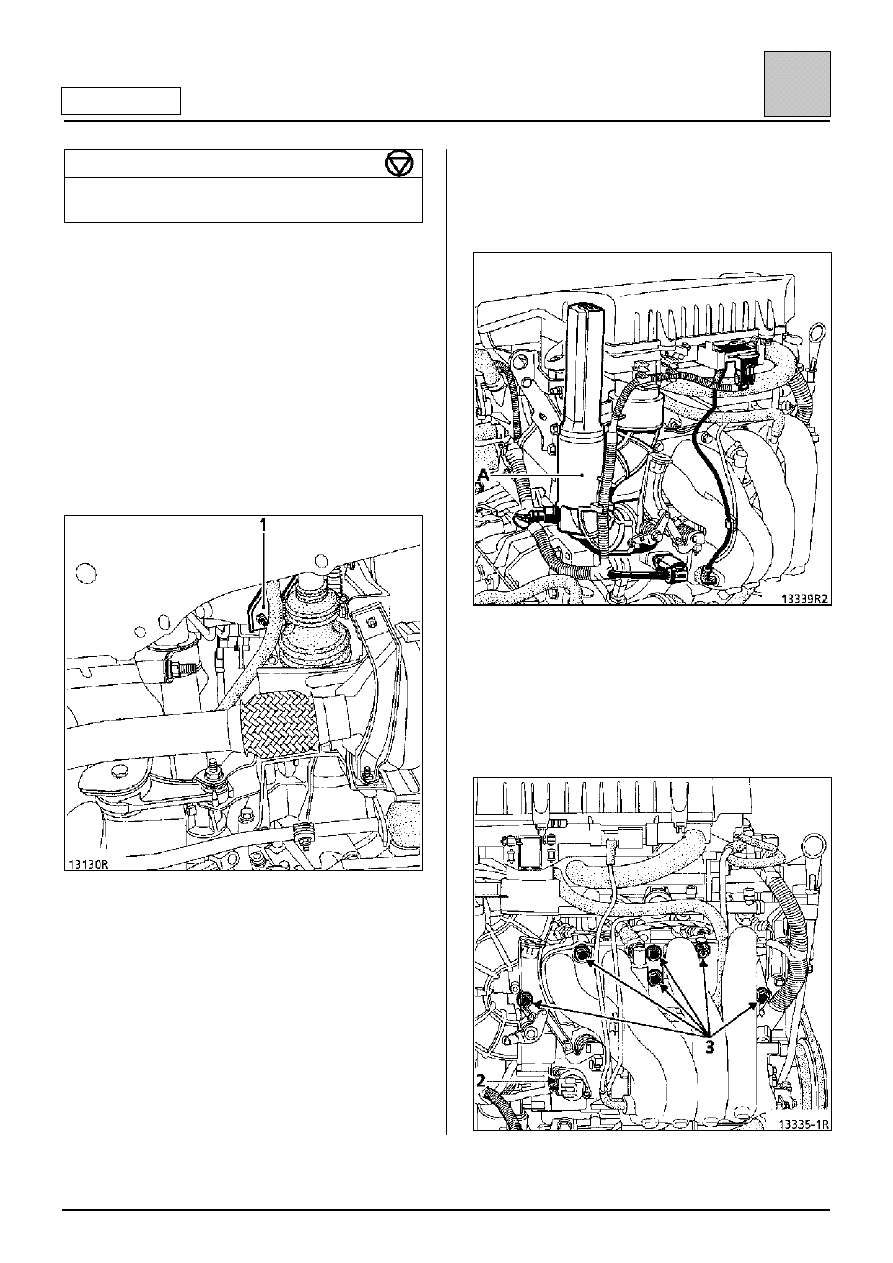

СНЯТИЕ

Снимите:
– воздушный фильтр;
– топливораспределительную рампу (см.

главу 13).

Поднимите автомобиль.

Снимите кронштейн (1) (чтобы получить доступ к
болту крепления кронштейна на правой стороне
автомобиля, снимите грязезащитный щиток и
правое колесо).

Опустите автомобиль.

Снимите воздуховод (А), соединяющий блок
дроссельной заслонки с воздушным фильтром.

Отсоедините трос привода дроссельной заслонки
и электрические разъемы (2), подключенные к
блоку дроссельной заслонки.

Выверните болты и гайки (3) крепления
коллектора.
