85A

-

2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

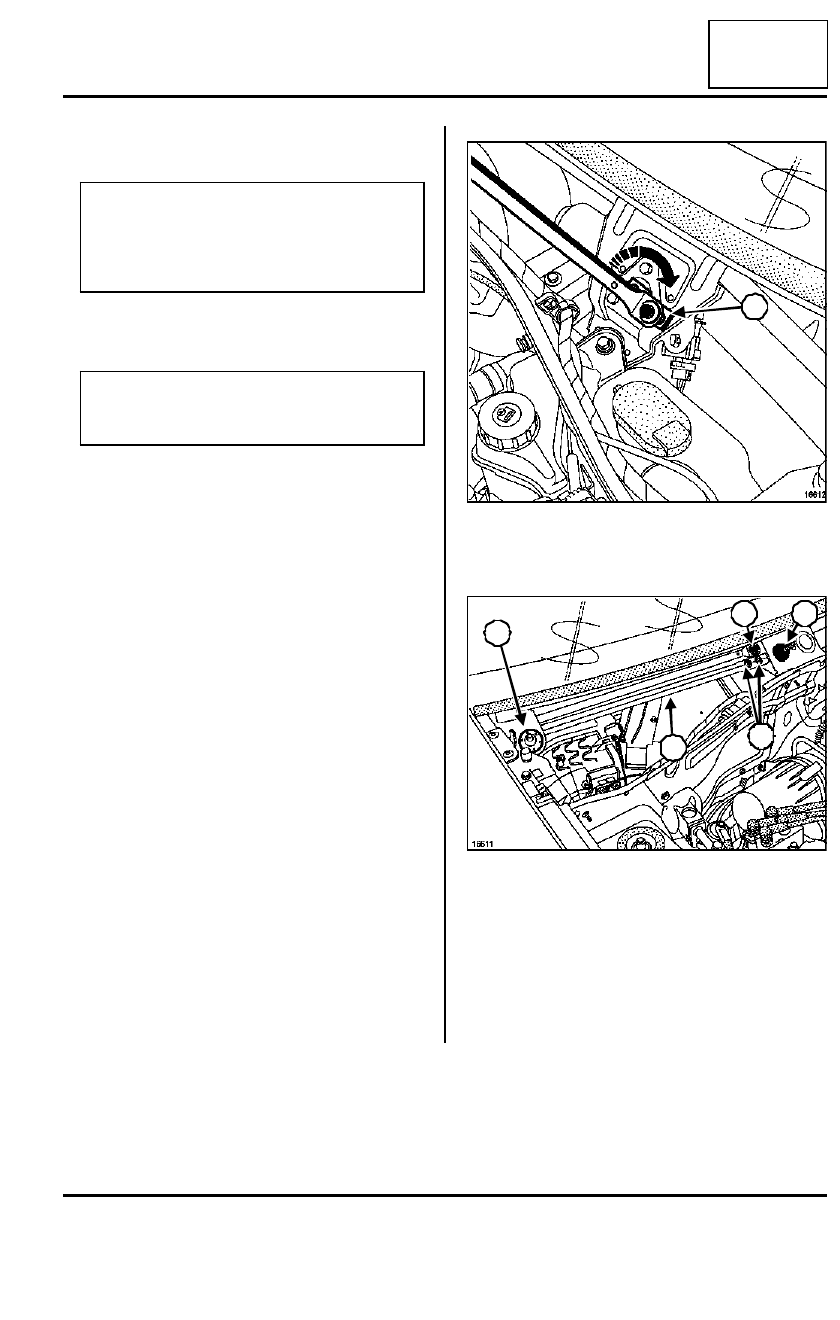

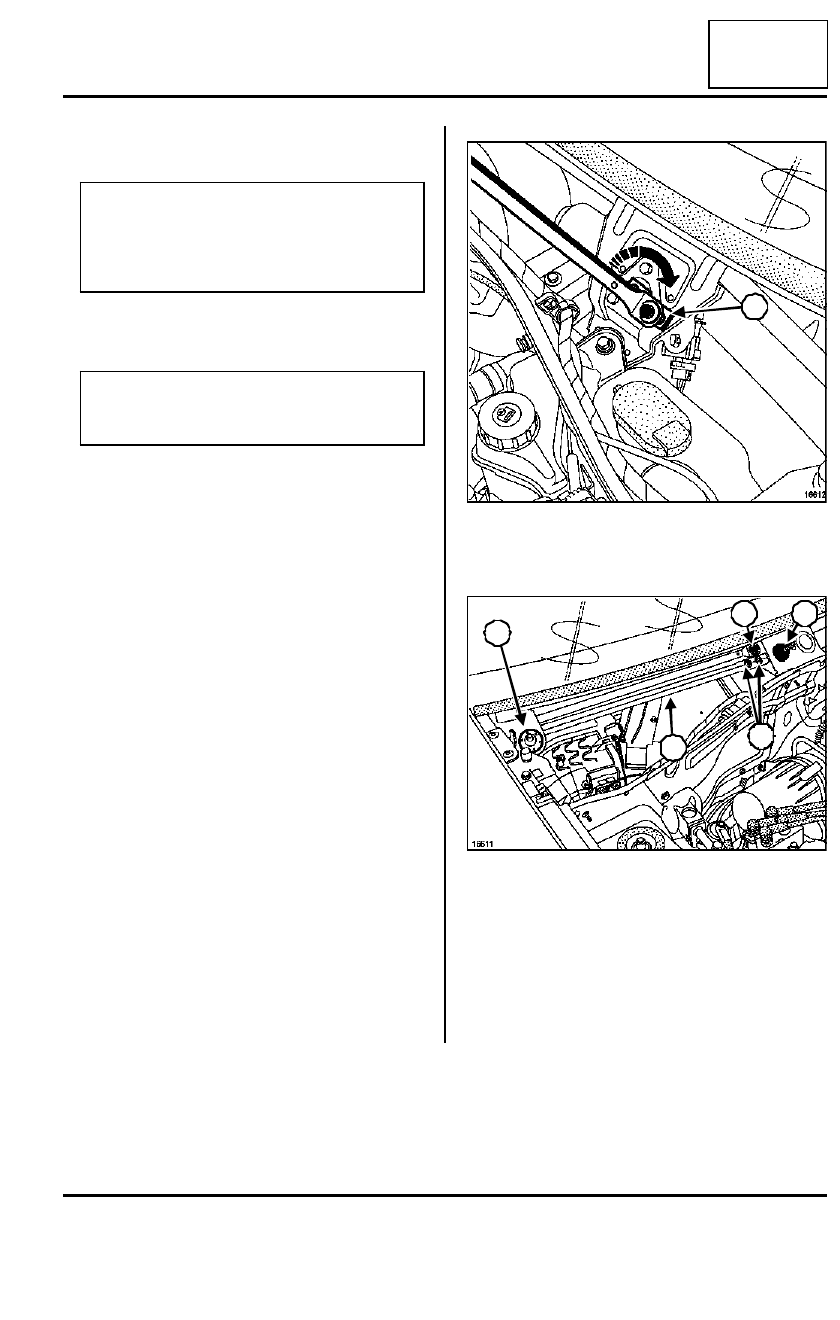

Apretar al par las tuercas de fijación de los bra-
zos del limpiaparabrisas (18 N.m).

DIRECCIÓN A DERECHA

Desconectar la batería empezando por el borne ne-
gativo.

Marcar la posición de los brazos del limpiaparabri-
sas en reposo.

Extraer:

- los brazos del limpiaparabrisas mediante el útil

(Ele. 1294-01),

- la junta de la rejilla de alero,

- las tapas laterales,

- la rejilla de alero.

Desconectar el tubo de alimentación de los lavapa-
rabrisas.

Posicionar la bieleta (3) del motor en la posición
opuesta a la de parada fija girando esta última con la
mano.

Extraer:

- la tuerca (4) del apoyo,

- los tornillos de fijación (5) del brazo (7).

Aflojar la tuerca (6) del apoyo central para extraer el
brazo (7).

Soltar el brazo de la rótula (8).

Extraer el mecanismo.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición.

ATENCIÓN

Asegurarse de que el motor esté correctamente
posicionado en parada fija.

16612

16611

3

8

7

6

4

5

85A

-

3

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

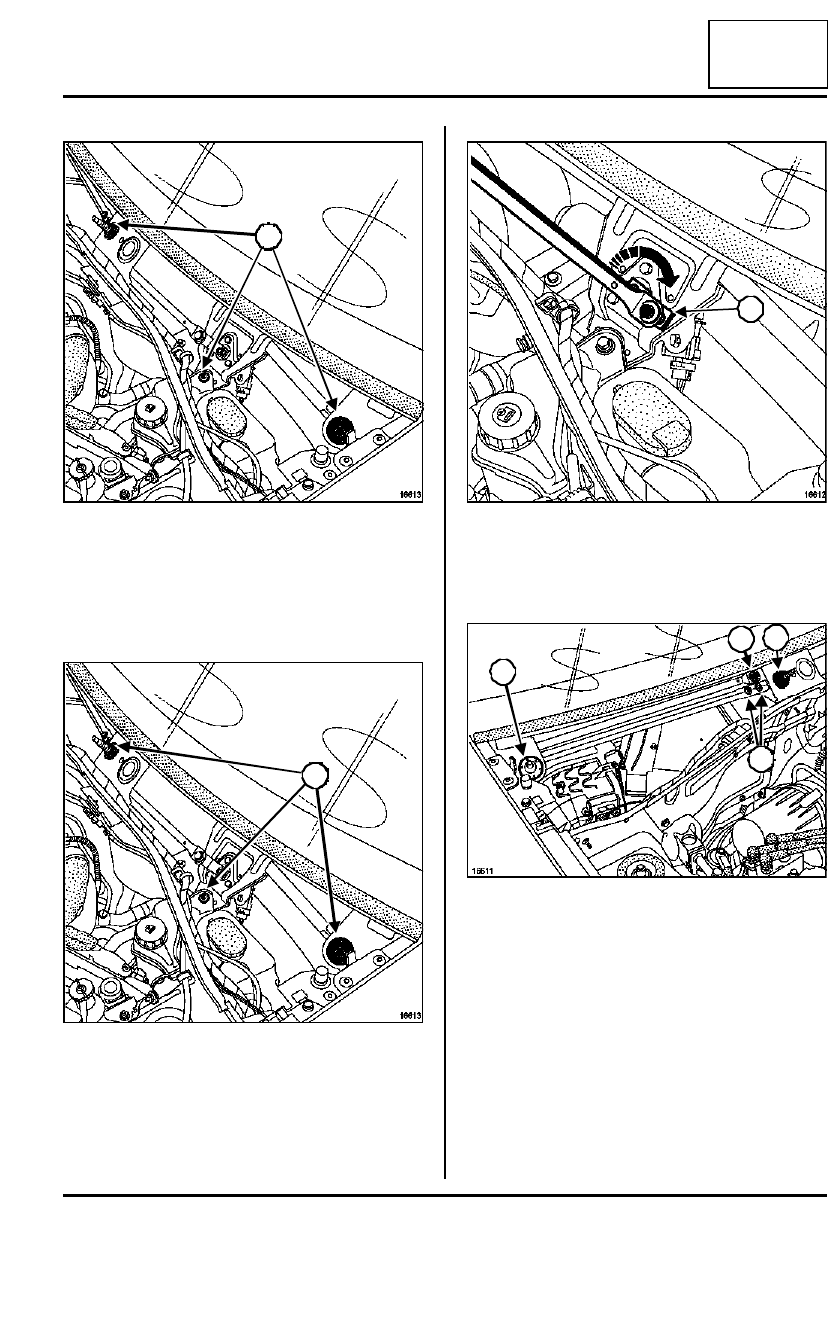

Extraer las fijaciones (9) del mecanismo.

Desconectar el conector del motor.

Extraer el mecanismo.

REPOSICIÓN

Posicionar el mecanismo en el vehículo.

Fijar el mecanismo sin apretar la tuerca del apoyo
central (10).

Posicionar la bieleta (11) del motor en la posición
opuesta a la de parada fija girando esta última con la
mano.

Conectar el conector del motor.

Colocar el mecanismo.

Encajar el brazo en la rótula (15).

Volver a fijar:

- el apoyo con la tuerca (12),

- el brazo con los tornillos de fijación (13).

Apretar la tuerca (14) del apoyo central.

Conectar el tubo de alimentación de los lavaparabri-
sas.

Colocar:

- la rejilla de alero,

- las tapas laterales,

16613

16613

9

9

10

10

16612

16611

11

12

13

14

15

85A

-

4

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

- la junta.

Limpiar las acanaladuras de los ejes de los brazos
del limpiaparabrisas.

Posicionar los brazos del limpiaparabrisas según las
marcas en el parabrisas.

Apretar al par las tuercas de los brazos del limpiapa-
rabrisas 18 N.m.

ATENCIÓN

Colocar imperativamente el motor en la posición
de parada fija antes de colocar los brazos del
limpiaparabrisas.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

85A

-

5

BARRIDO-LAVADO

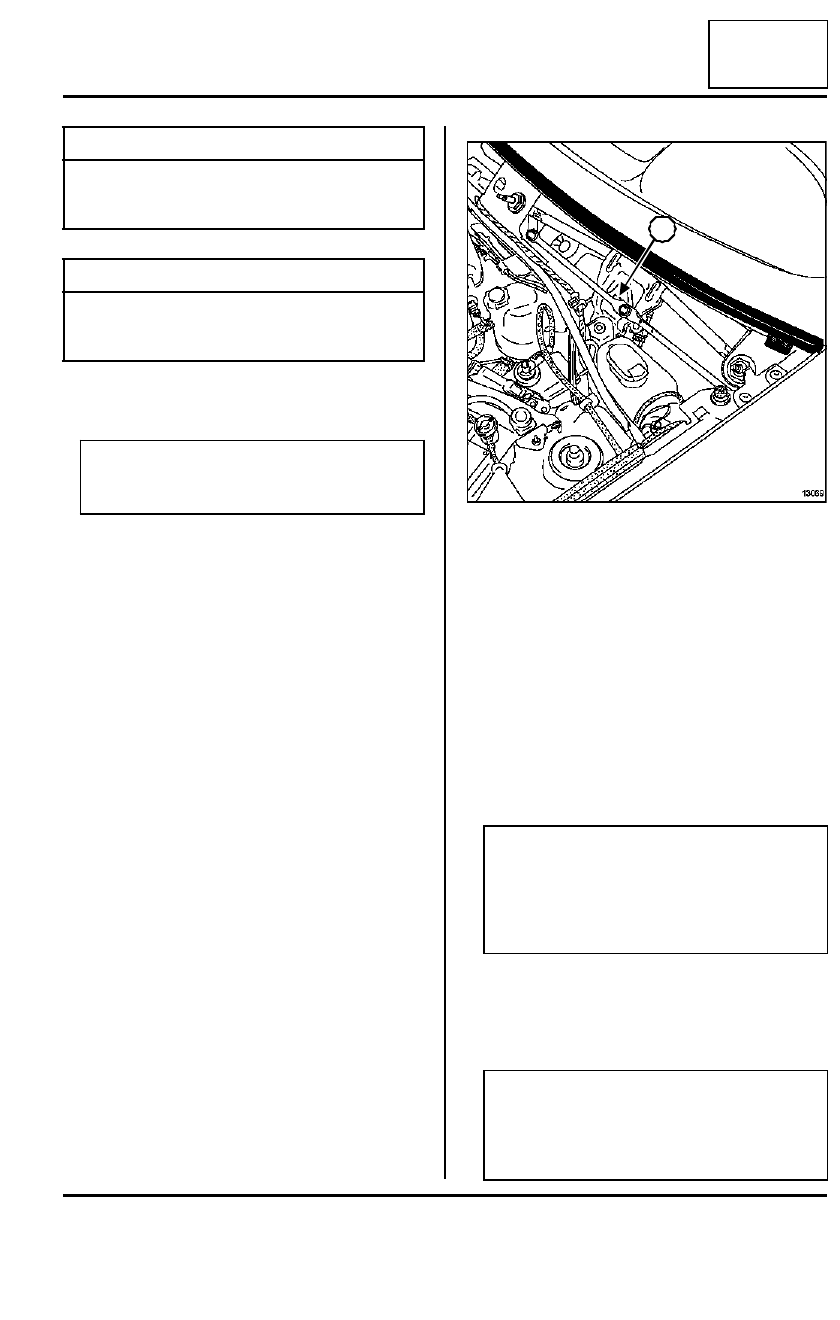

Motor del limpiaparabrisas: Extracción - Reposición

85A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Marcar la posición de los brazos del limpiaparabri-
sas en reposo.

Extraer:

- los brazos del limpiaparabrisas mediante el útil

(Ele. 1294-01),

- la junta de la rejilla de alero,

- las tapas laterales,

- la rejilla de alero.

Desconectar el tubo de alimentación de los lavapa-
rabrisas.

Extraer:

- la tuerca del eje del motor (1) y extraer la bieleta

tras haber marcado su posición,

- los tornillos de fijación del motor.

Desconectar el conector del motor.

Extraer el motor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Posicionar la bieleta sobre el motor según la marca
realizada durante la extracción.

Posicionar los brazos del limpiaparabrisas según las
marcas en el parabrisas.

Apretar al par las tuercas de fijación de los brazos
del limpiaparabrisas (18 N.m).

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

tuercas de fijación de
los brazos del limpiapa-
rabrisas

18 N.m

ATENCIÓN

Asegurarse de que el motor esté correctamente
posicionado en parada fija.

13069

ATENCIÓN

Antes de montar los brazos del limpiaparabri-
sas, asegurarse de que el motor esté correcta-
mente posicionado en parada fija y limpiar las
acanaladuras de los ejes de los brazos del lim-
piaparabrisas.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería, Batería: Extracción-
Reposición).
