85A

-

6

BARRIDO-LAVADO

Motor del limpialuneta: Extracción - Reposición

85A

EXTRACCIÓN

Marcar la posición de la escobilla del limpiaparabri-
sas.

Extraer:

- la tuerca de fijación de la escobilla del limpiapara-

brisas,

- la escobilla del limpiaparabrisas con el útil (Ele.

1294-01),

- la empuñadura interior de la puerta del maletero

(en los vehículos equipados con dos puertas ba-
tientes),

- el guarnecido de la puerta del maletero.

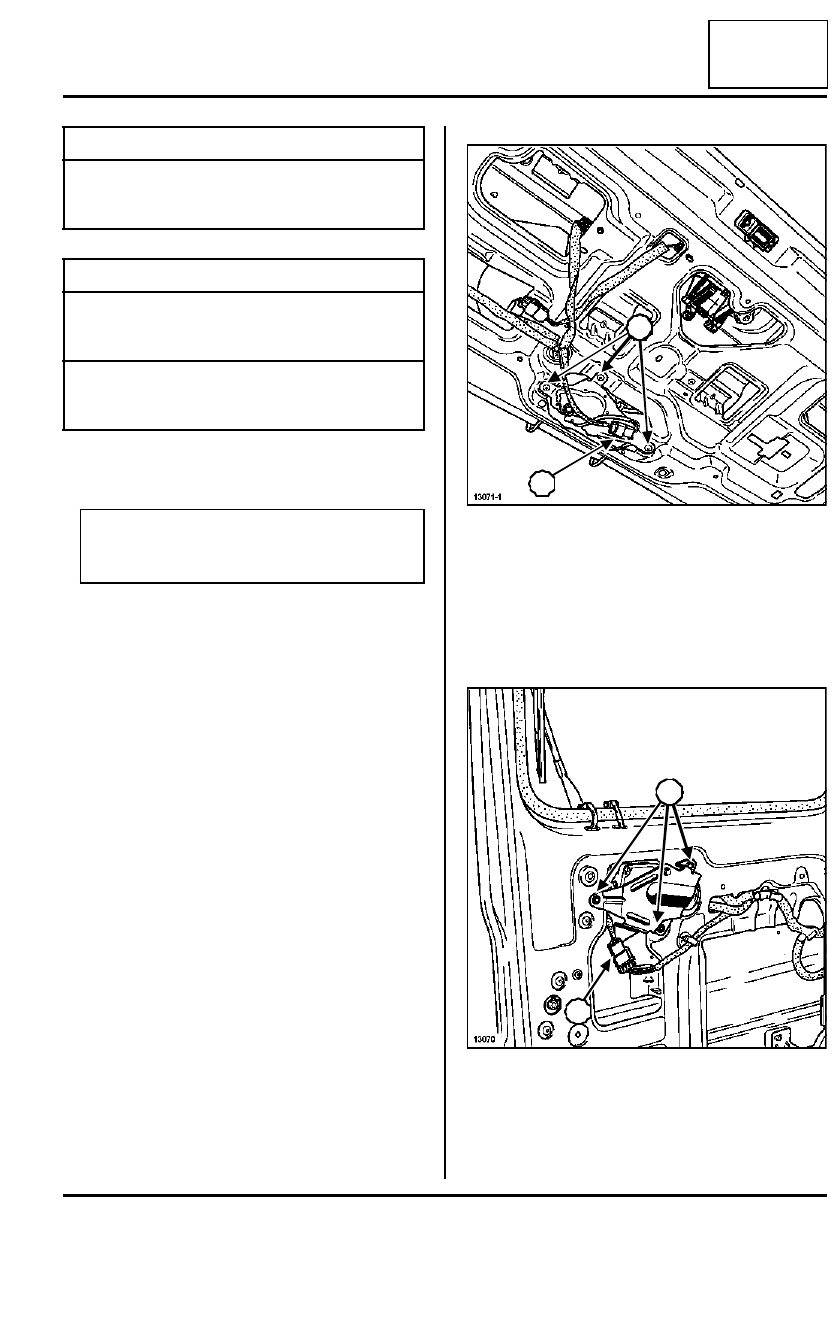

Portón

Desconectar el conector del motor (1).

Extraer:

- los tornillos de fijación del motor (2),

- el motor.

Puertas batientes

Desconectar el conector del motor (3).

Extraer:

- los tornillos de fijación del motor (4),

- el motor.

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

tornillos de fijación del
motor del limpiaparabri-
sas

8 N.m

la tuerca de fijación del
brazo del limpiaparabri-
sas

12 N.m

ATENCIÓN

Asegurarse de que el motor está en la posición
de parada fija.

13071-1

13070

1

2

2

3

4

4

85A

-

7

BARRIDO-LAVADO

Motor del limpialuneta: Extracción - Reposición

85A

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del motor
del limpiaparabrisas  (8 N.m).

Limpiar las acanaladuras del eje del motor antes de
colocar el brazo del limpiaparabrisas.

Posicionar el brazo del limpiaparabrisas según la
marca.

Apretar al par la tuerca de fijación del brazo del
limpiaparabrisas (12 N.m).

ATENCIÓN

Asegurarse de que el motor esté correctamente
posicionado en parada fija.

85A

-

8

BARRIDO-LAVADO

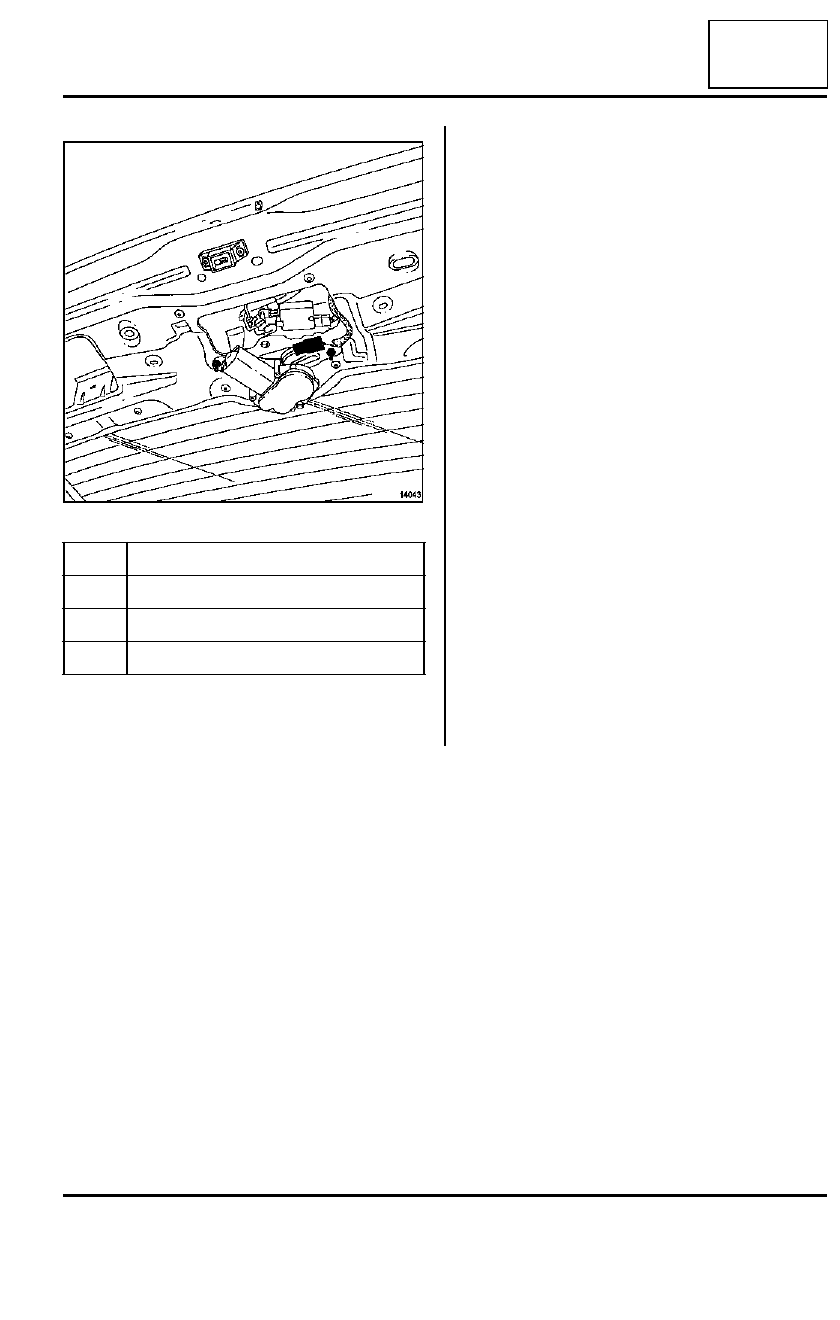

Motor del limpialuneta: Conexión

85A

Consultar la NT Esquema eléctrico, Kangoo, código
211.

14043

Vía

Designación

1

Mando + limpialuneta

2

Masa

3

+ después de contacto protegido

85A

-

9

BARRIDO-LAVADO

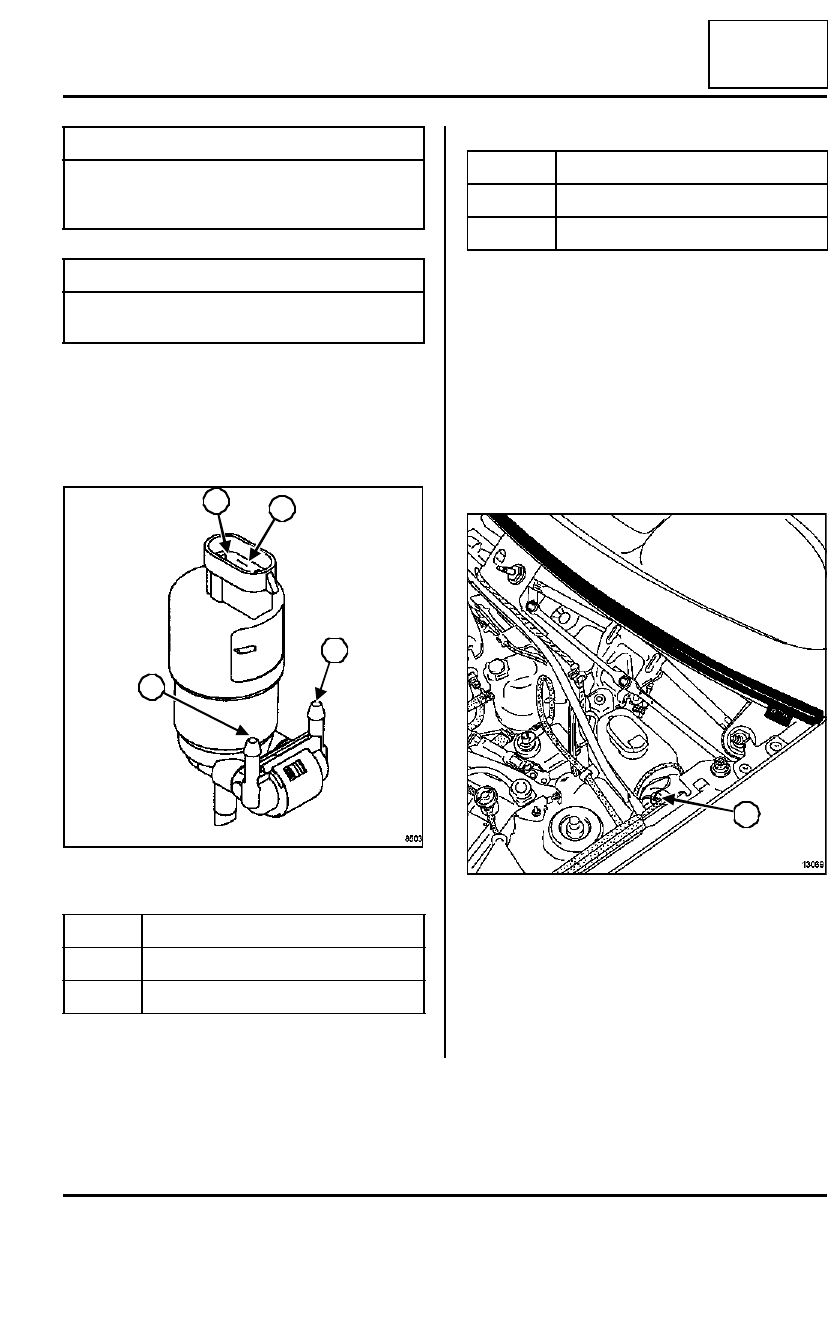

Bomba del lavacristal: Extracción - Reposición

85A

Este vehículo está equipado de una bomba eléctrica
bidireccional que permite alimentar de líquido a partir
del mismo depósito, bien sea el lavaparabrisas o bien
el lavaluneta según la alimentación eléctrica de las dos
vías de la bomba (A) y (B).

Se presentan dos casos:

La canalización se alimenta por la contera blanca (1),
el lavaparabrisas funciona.

La canalización se alimenta por la contera negra (2), el
lavaluneta funciona.

EXTRACCIÓN

Extraer:

- Los brazos del limpiaparabrisas con el útil (Ele.

1294-01), tras haber marcado su posición,

- la junta de la rejilla de alero,

- las tapas laterales,

- la rejilla de alero.

Desconectar los tubos de alimentación (1) y (2) del
lavaparabrisas tras haberlos marcado.

Extraer la bomba del lavaparabrisas (3).

Desconectar el conector.

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

tuercas de los brazos
del limpiaparabrisas

18 N.m

8503

Vía

Alimentación

A

+ 12 V

B

Masa

1

2

A

B

Vía

Alimentación

A

Masa

B

+ 12 V

13069

3
