84A

-

19

MANDO - SEÑALIZACIÓN

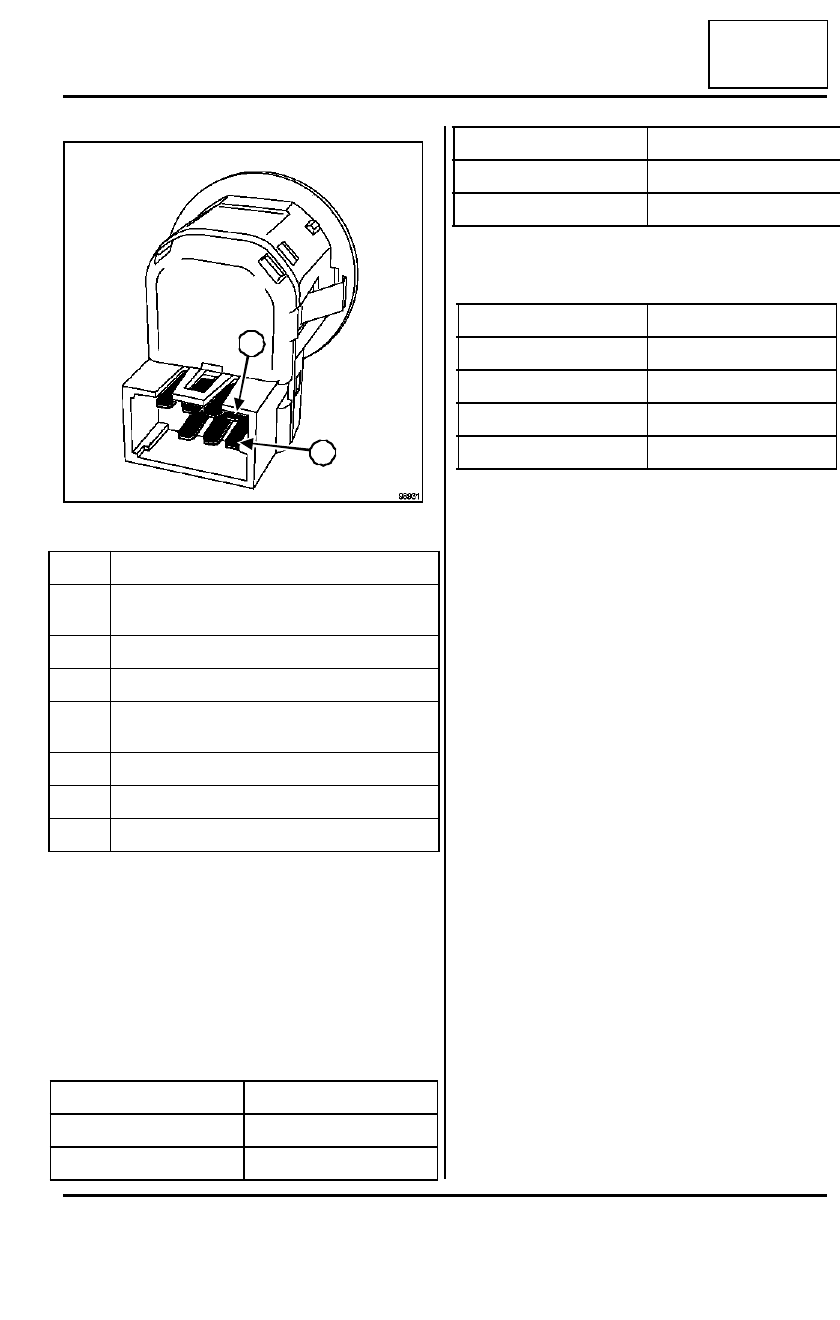

Mando del retrovisor: Conexión

84A

Consultar  NT Esquema eléctrico, Kangoo, código
134.

FUNCIONAMIENTO

Retrovisor izquierdo

Retrovisor derecho

98931

vía

designación

A1

Mando reglaje horizontal retrovisor del con-
ductor

A2

Masa

A3

Mando reglaje vertical retrovisor del conductor

B1

Mando reglaje horizontal retrovisor del pasa-
jero

B2

Mando reglaje vertical retrovisor del pasajero

B3

+ batería corta-circuito protegido

B4

Mando común motor retrovisor

Función

Vía

Subida

A3/B3 y B4/A2

Descenso

A3/A2 y B4/B3

B1

A1

Izquierda

B4/A2 y A1/B3

Derecha

B4/B3 y A1/A2

Función

Vía

Subida

B2/B3 y B4/A2

Descenso

B2/A2 y B4/B3

Izquierda

B1/B3 y B4/A2

Derecha

B4/B3 y B1/A2

Función

Vía

84A

-

20

MANDO - SEÑALIZACIÓN

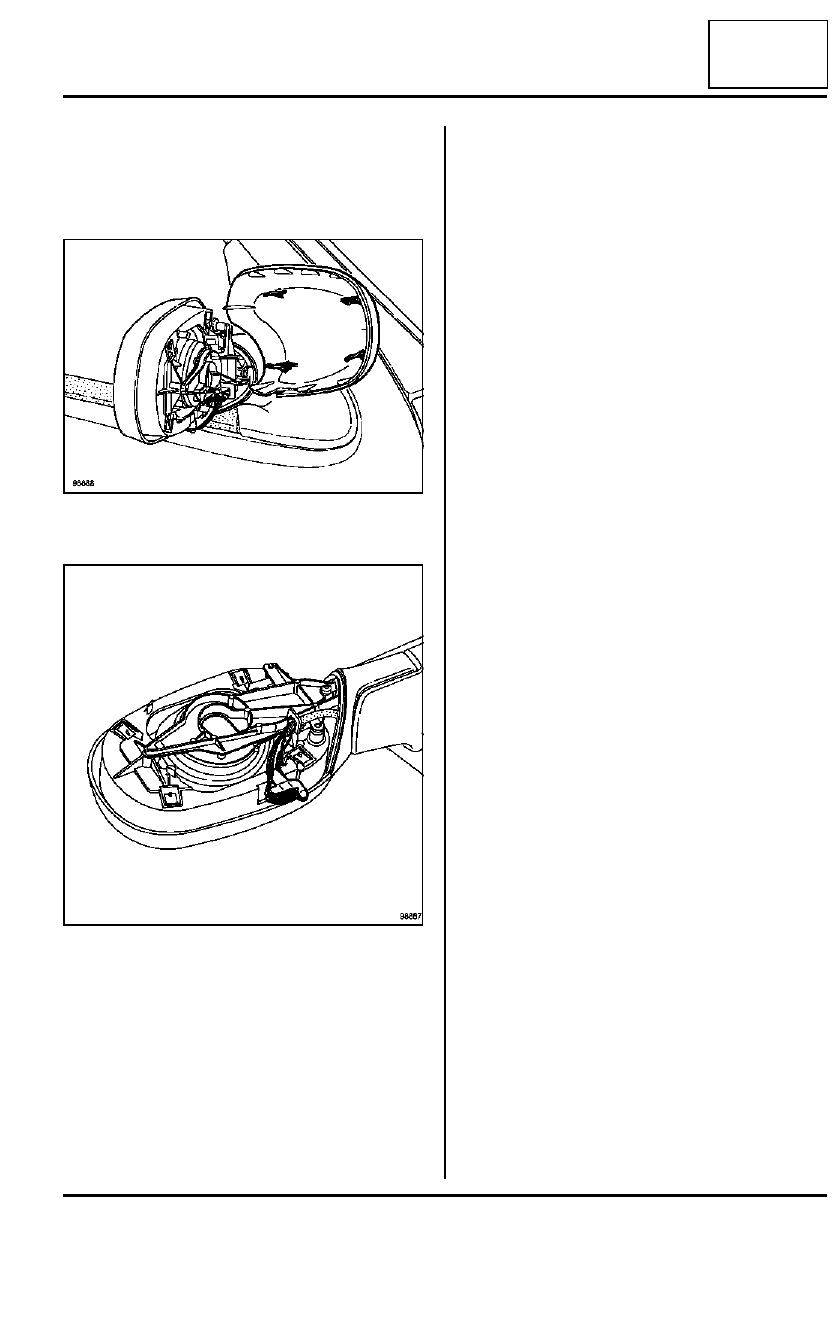

Sonda de temperatura exterior: Extracción - Reposición

84A

La sonda de temperatura exterior está situada en el re-
trovisor exterior pasajero.

EXTRACCIÓN

Extraer la coquilla.

Soltar la sonda de su soporte.

Cortar los cables.

REPOSICIÓN

Soldar los dos cables de la sonda de temperatura.

Aislar los dos cables de la sonda con ayuda de man-
guitos termorretráctiles.

Proceder en el orden inverso de la extracción.

98888

98887

84A

-

21

MANDO - SEÑALIZACIÓN

Sonda de temperatura exterior: Control

84A

Control de la resistencia de la sonda de temperatura

Temperatura  aproximada
(˚C)

Resistencia de la sonda
(

Ω

)

entre 0 y 5

entre 5.400 y 6.200

entre 6 y 10

Entre 4.400 y 5.400

entre 11 y 15

entre 3.700 y 4.400

entre 16 y 20

entre 3.000 y 3.700

entre 21 y 25

entre 2.500 y 3.000

entre 26 y 30

entre 2.100 y 2.500

entre 31 y 35

entre 1.700 y 2.100

entre 36 y 40

entre 1.450 y 1.700

85A

-

1

BARRIDO-LAVADO

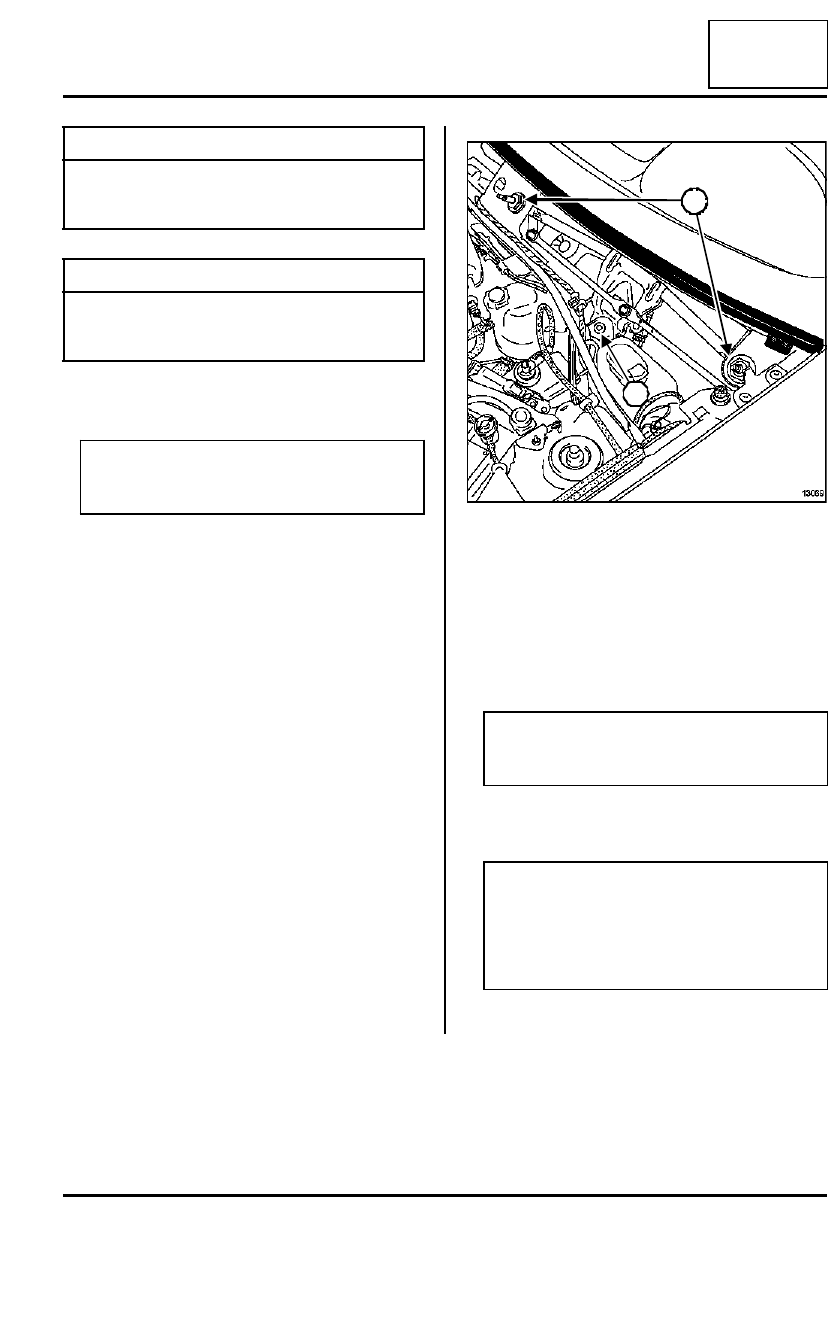

Mecanismo del limpiaparabrisas: Extracción - Reposición

85A

DIRECCIÓN A IZQUIERDA

Desconectar la batería empezando por el borne ne-
gativo.

Marcar la posición de los brazos del limpiaparabri-
sas en reposo.

Extraer:

- los brazos del limpiaparabrisas mediante el útil

(Ele. 1294-01),

- la junta de la rejilla de alero,

- las tapas laterales,

- la rejilla de alero.

Desconectar el tubo de alimentación de los lavapa-
rabrisas.

Quitar las tuercas de fijación del mecanismo (1) y
(2).

Desconectar el conector del motor.

Extraer el conjunto "mecanismo - motor".

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Posicionar el mecanismo en el mismo lugar.

Apretar las tuercas de fijación del mecanismo.

Posicionar los brazos del limpiaparabrisas según las
marcas en el parabrisas.

Utillaje especializado indispensable

Ele. 1294-01

Útil para extraer los
brazos del limpiapara-
brisas

Pares de apriete

m

las tuercas de fijación
de los brazos del limpia-
parabrisas

18 N.m

ATENCIÓN

Asegurarse de que el motor esté correctamente
posicionado en parada fija.

13069

ATENCIÓN

Asegurarse de que el motor esté correctamente
posicionado en parada fija.

ATENCIÓN

Antes de montar los brazos del limpiaparabri-
sas, asegurarse de que el motor esté correcta-
mente posicionado en parada fija y limpiar las
acanaladuras de los ejes de los brazos del lim-
piaparabrisas.

1

2
