Renault Kangoo. Manual - parte 356

84A

-

11

MANDO - SEÑALIZACIÓN

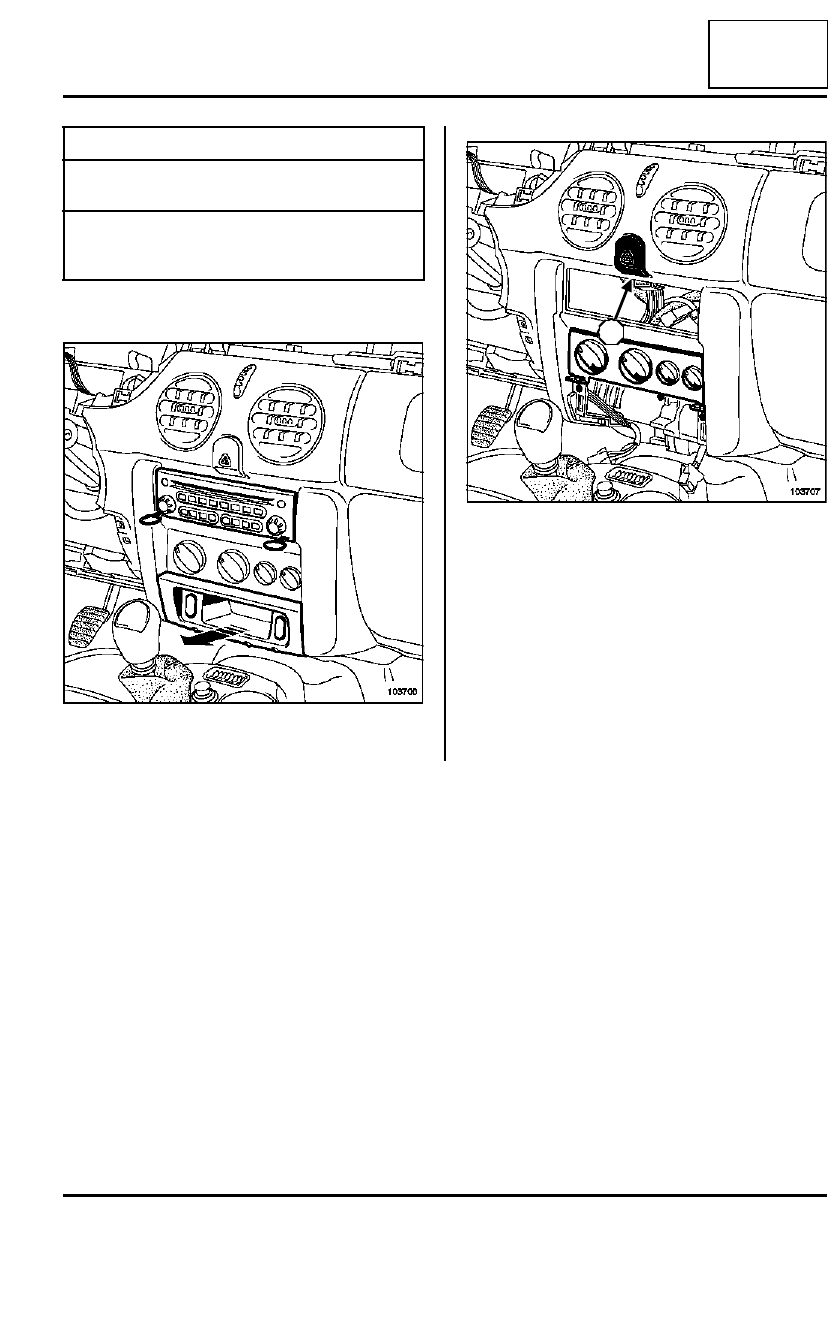

Contactor de las luces de precaución: Extracción - Reposición

84A

EXTRACCIÓN

Extraer el auto-radio con el útil (Ms. 1373) o (Ms.
1544) (según el nivel de equipamiento).

Soltar el contactor de las luces de precaución (1)
presionando hacia sí mismo.

Desconectar el conector.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Utillaje especializado indispensable

Ms. 1373

Útil para extraer el
auto-radio Philips

Ms. 1544

Útil para extraer el
autorradio-Carminat
Becker

103706

103707

1

84A

-

12

MANDO - SEÑALIZACIÓN

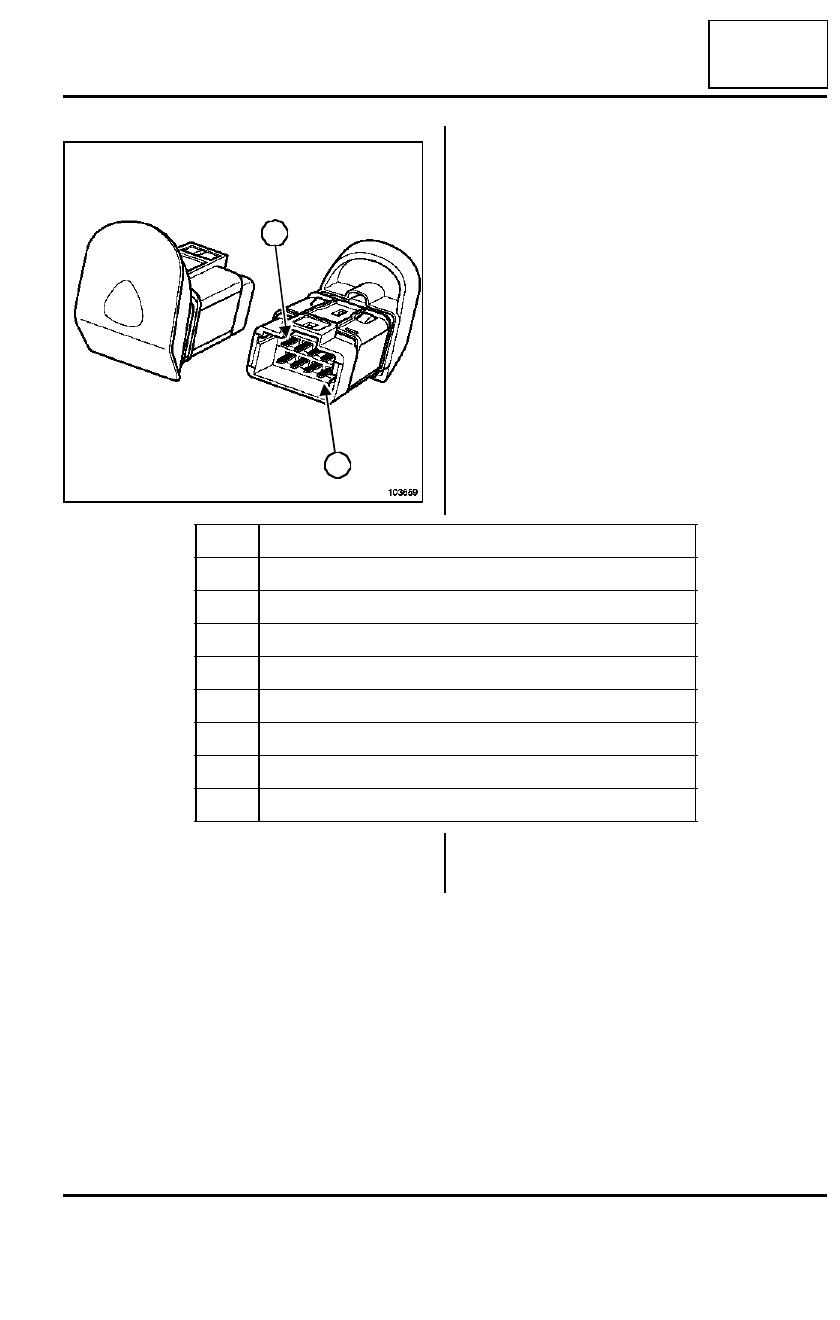

Contactor de las luces de precaución: Conexión

84A

Consultar  NT Esquema eléctrico, Kangoo, código
125.

103659

1

8

Vía

Designación

1

+ luz de posición izquierda protegido (iluminación)

2

No utilizada

3

Mando luces indicadoras de dirección izquierda (testigo)

4

No utilizada

5

Masa

6

Masa

7

No utilizada

8

Mando - temporizador central de intermitencia

84A

-

13

MANDO - SEÑALIZACIÓN

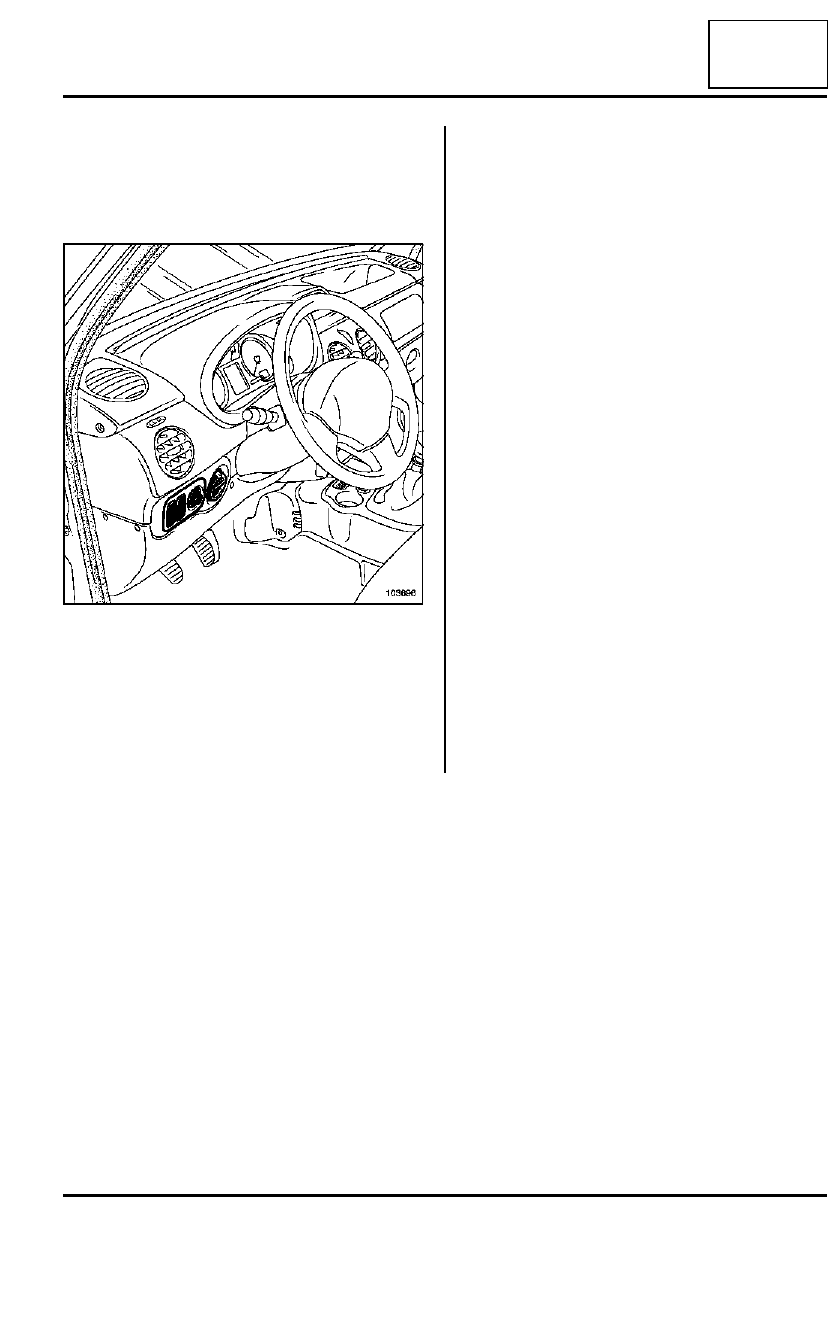

Contactor de la luneta térmica: Extracción - Reposición

84A

Los vehículos equipados con UCH disponen de un
contactor de la luneta térmica específico. Este contac-
tor es de tipo impulsional.

EXTRACCIÓN

Soltar el soporte del contactor.

Desconectar el conector.

Extraer el contactor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103696

84A

-

14

MANDO - SEÑALIZACIÓN

Contactor de la luneta térmica: Conexión

84A

Los vehículos equipados con UCH tienen un contactor
de luneta específico. Este contactor es de tipo impul-
sional.

Existen dos tipos de conexiones:

- con UCH y contactor impulsional:

- sin UCH:

Consultar la NT Esquema eléctrico, Kangoo, código
128.

Vía

Designación

1

+ luz de posición izquierda protegido (ilu-
minación)

2

No utilizada

3

Masa

4

Masa

5

Mando - deshielo trasero

Vía

Designación

1

Alimentación

2

No utilizada

3

Masa

4

Masa

5

Mando luneta térmica
