MANDO - SEÑALIZACIÓN

Contactor de condenación de las puertas: Extracción - Reposición

84A

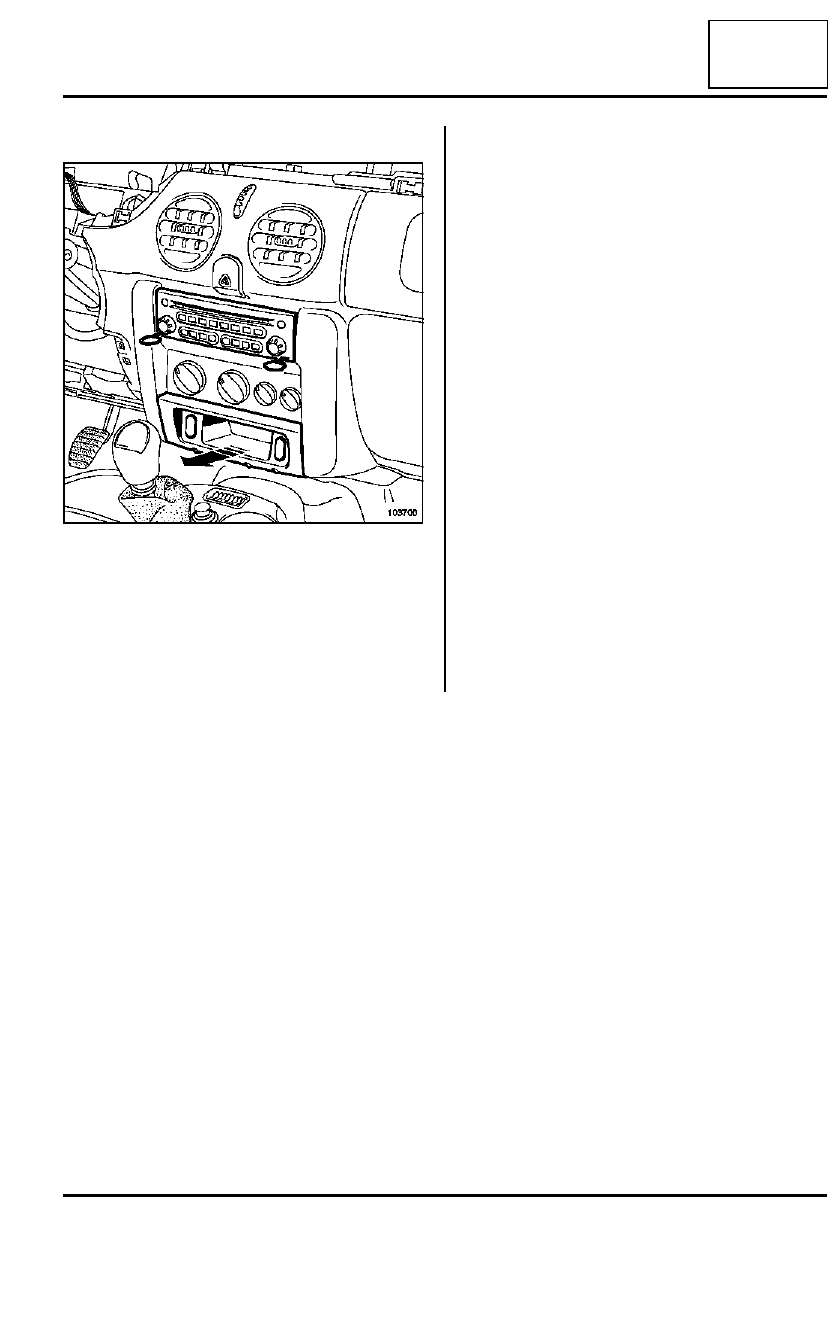

EXTRACCIÓN

Extraer el soporte contactores.

Desconectar el conector.

Extraer el contactor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103706

84A

-

16

MANDO - SEÑALIZACIÓN

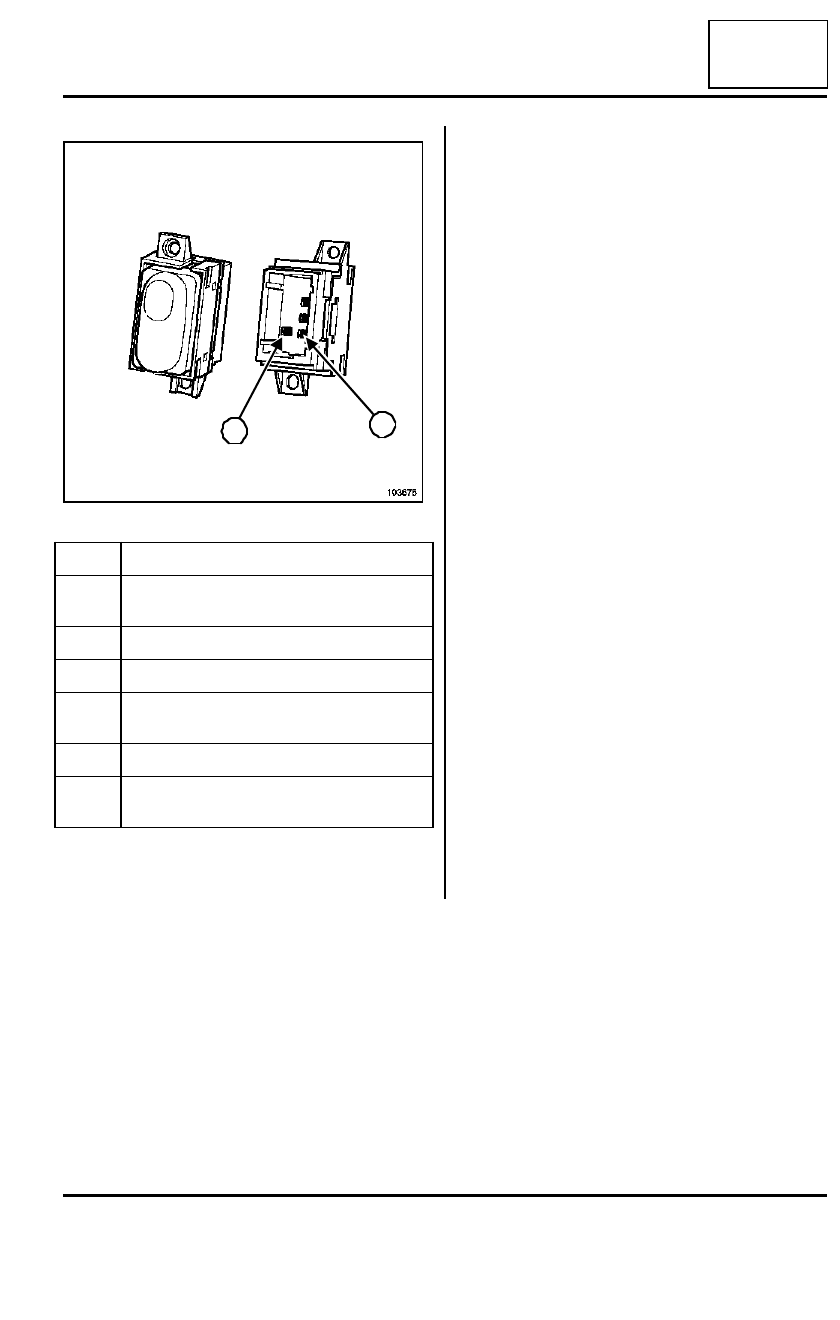

Contactor de condenación de las puertas: Conexión

84A

Consultar la NT Esquema eléctrico, Kangoo, código
123.

103675

Vía

Designación

A1

Mando + temporizador apertura condena-
ción eléctrica de las puertas

A2

No utilizada

A3

No utilizada

B1

+ luz de posición izquierda protegido (ilumi-
nación)

B2

Masa

B3

Mando + temporizador cierre condenación
eléctrica de las puertas

B1

A1

84A

-

17

MANDO - SEÑALIZACIÓN

Retrovisor exterior eléctrico: Conexión

84A

Consultar la NT Esquema eléctrico, Kangoo, código
239.

103658

Vía

Designación

A1

Mando + deshielo retrovisor protegido

A2

No utilizada

A3

Masa

B1

Mando reglaje horizontal retrovisor

B2

Mando común motor retrovisor

B3

Mando reglaje vertical retrovisor

A1

A2

84A

-

18

MANDO - SEÑALIZACIÓN

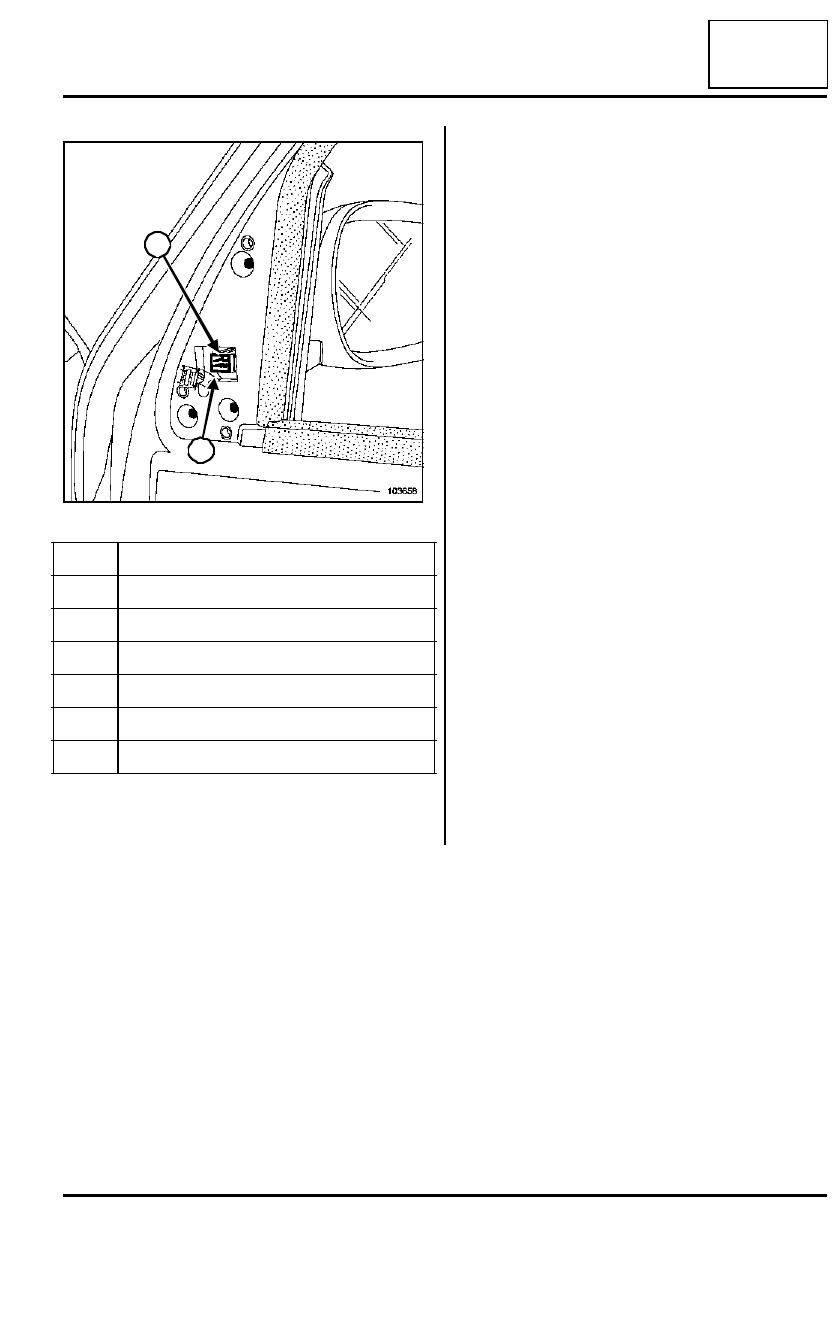

Mando del retrovisor

84A

EXTRACCIÓN

Soltar el soporte del contactor (1).

Desconectar el conector.

Extraer el contactor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103696

1
