Renault Kangoo. Manual - parte 355

84A

-

7

MANDO - SEÑALIZACIÓN

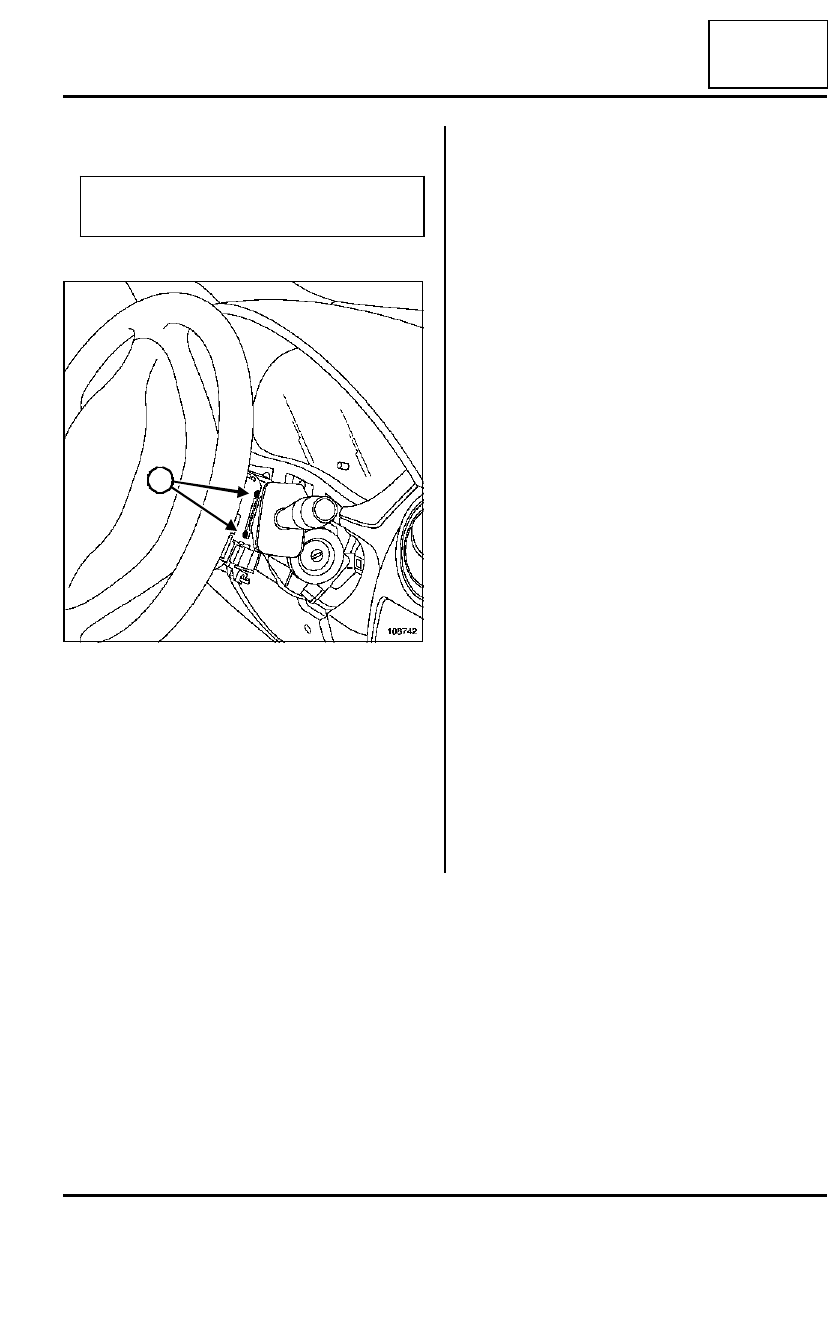

Conmutador del limpiaparabrisas: Extracción - Reposición

84A

EXTRACCIÓN

Extraer las semi-coquillas bajo el volante.

Soltar el casquillo transpondedor del contactor de
arranque.

Quitar los tornillos de fijación de la manecilla del lim-
pia (1).

Extraer la manecilla de su soporte.

Desconectar el conector.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Nota:

No extraer el volante.

108742

1

84A

-

8

MANDO - SEÑALIZACIÓN

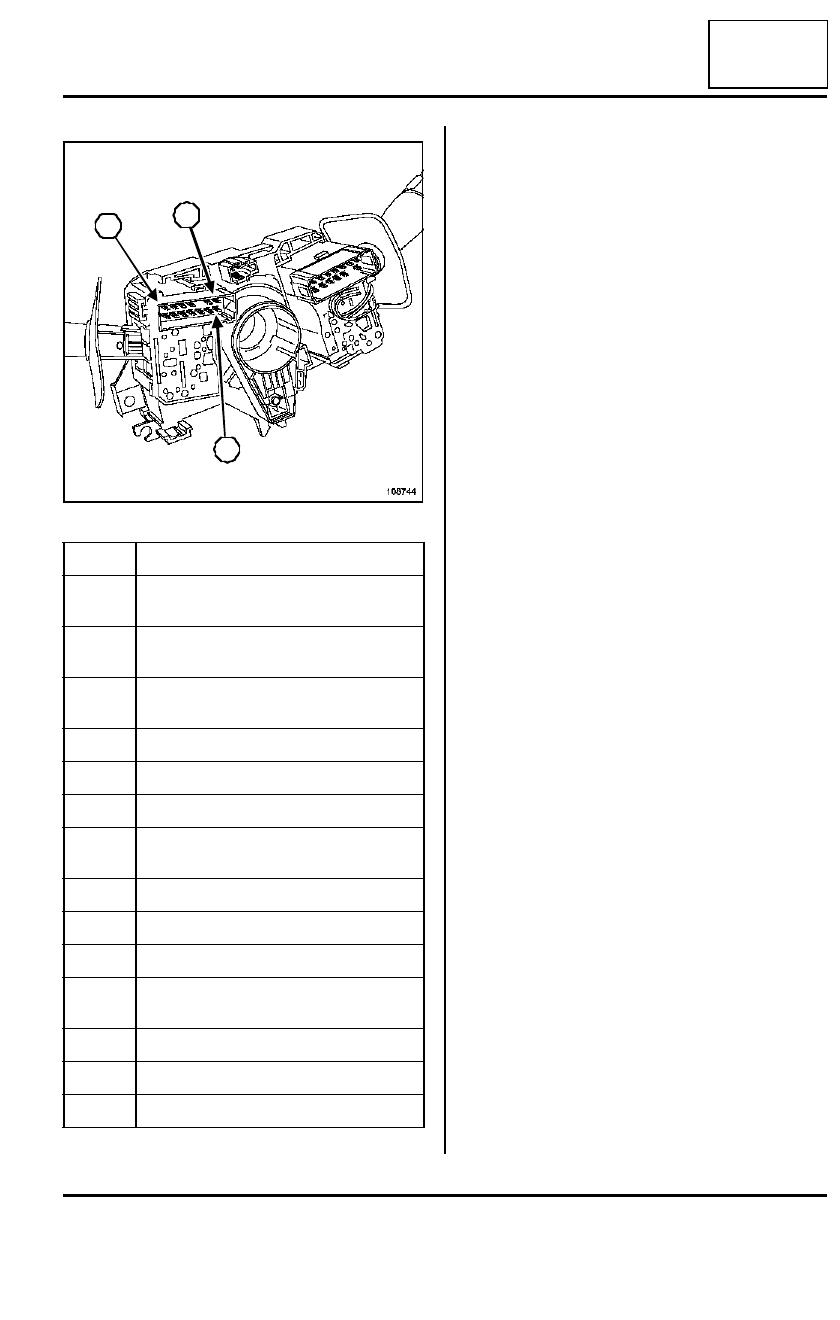

Manecilla de los limpias: Conexión

84A

Consultar  NT Esquema eléctrico, Kangoo, código
145.

108744

Vía

Designación

A1

Mando velocidad lenta temporizador lim-
piaparabrisas

A2

Mando + velocidad rápida limpiaparabri-
sas

A3

Mando + velocidad lenta limpiaparabri-
sas

A4

Mando + bomba del lavaparabrisas

A5

No utilizada

A6

Mando + temporizador limpiaparabrisas

A7

+ después de contacto protegido limpia-
parabrisas

B1

Mando + bomba del lavaluneta

B2

Mando + limpialuneta

B3

No utilizada

B4

+ después de contacto protegido limpia-
luneta

B5

Masa

B6

No utilizada

B7

No utilizada

A1

B7

A7

84A

-

9

MANDO - SEÑALIZACIÓN

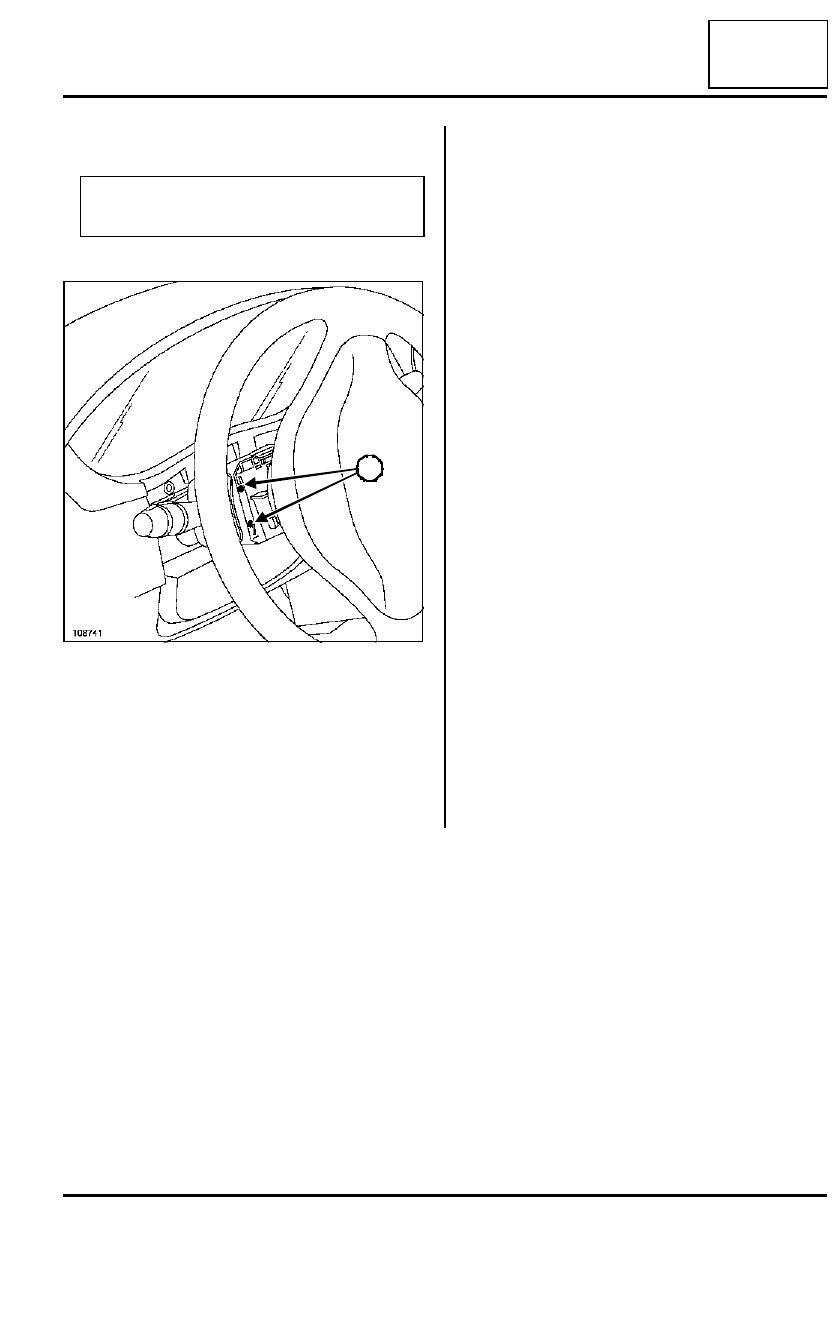

Conmutador de iluminación señalización: Extracción - Reposición

84A

EXTRACCIÓN

Extraer las semi-coquillas bajo el volante.

Quitar los tornillos de fijación de la manecilla de ilu-
minación (1).

Extraer la manecilla de su soporte.

Desconectar el conector.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Nota:

No extraer el volante.

108741

1

84A

-

10

MANDO - SEÑALIZACIÓN

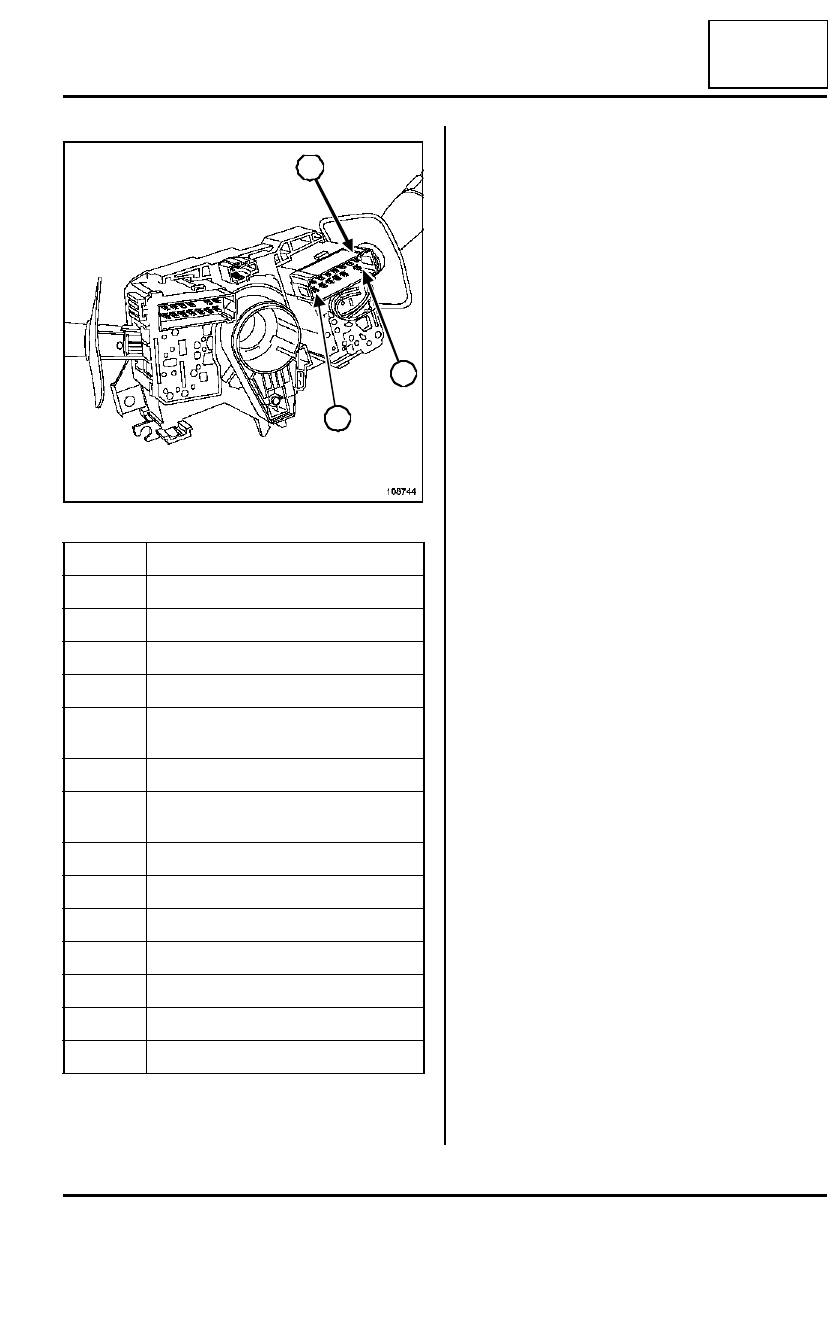

Manecilla de iluminación: Conexión

84A

Consultar  NT Esquema eléctrico, Kangoo, código
209.

108744

Vía

Designación

A1

+ relé luces antiniebla

A2

No utilizada

A3

Mando + luces traseras de niebla

A4

Mando + bocina sonora

A5

Mando temporizador indicador de
dirección derecha

A6

Masa

A7

Mando temporizador indicador de
dirección izquierda

B1

+ luces de posición

B2

+ batería protegida

B3

+ batería protegida

B4

No utilizada

B5

+ Luces de cruce

B6

+ batería protegida

B7

+ luces de carretera

A1

B1

A7
