84A

-

3

MANDO - SEÑALIZACIÓN

Contactor giratorio: Extracción - Reposición

84A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- los tornillos de fijación del módulo del airbag situa-

dos detrás del volante,

- el módulo del airbag.

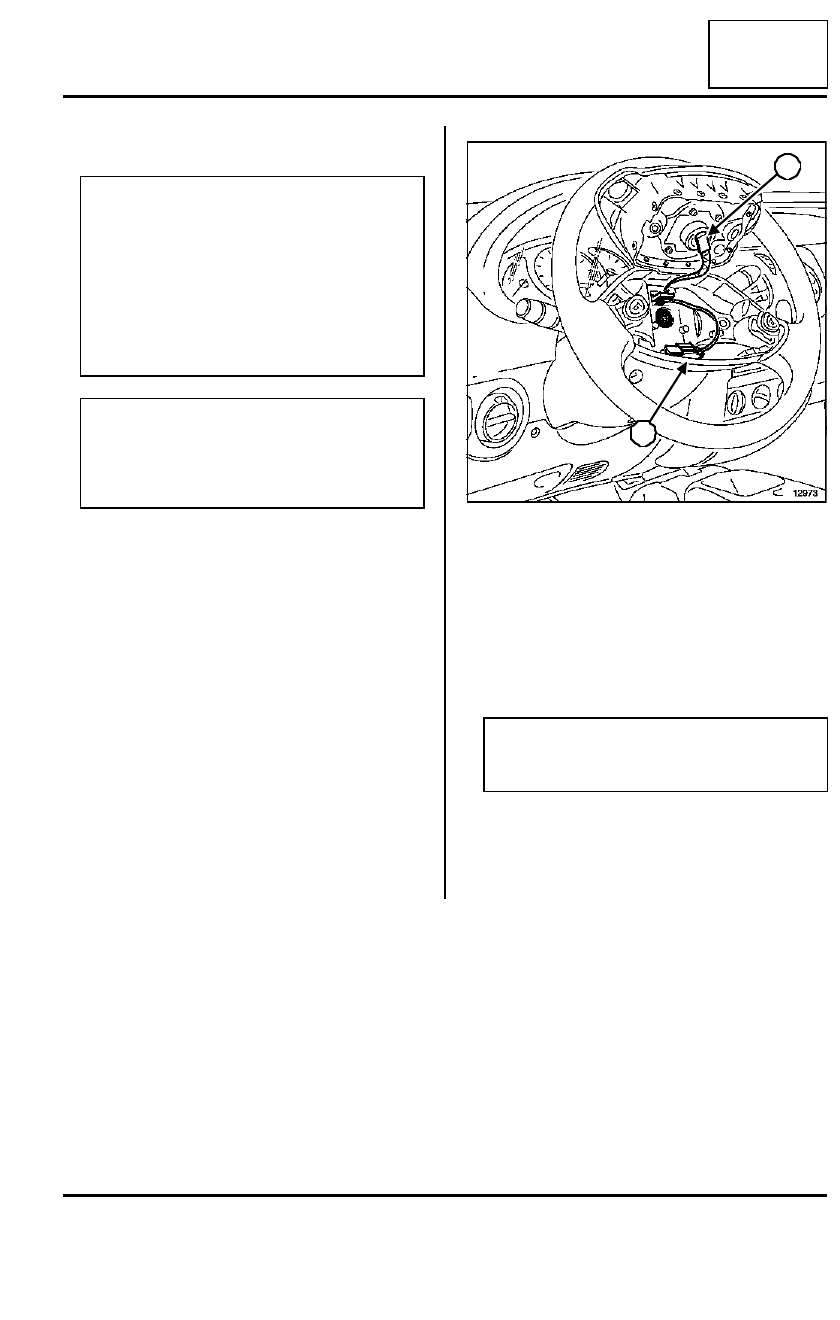

Desconectar:

- el conector del módulo del airbag (2),

- el conector del chivato acústico (3).

Extraer:

- el tornillo de fijación del volante,

- el volante,

- las semi-coquillas.

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear imperativamente el cal-
culador del airbag con el útil de diagnóstico (con-
sultar 88C, Airbag y pretensores, Proceso de
bloqueo del calculador del airbag). Al acti-
varse esta función, todas las líneas de igni-
ción están inhibidas y el testigo del airbag en
el cuadro de instrumentos se enciende fijo
(contacto puesto).

IMPORTANTE

Se prohíbe manipular los sistemas pirotécnicos
(airbags y pretensores) cerca de una fuente de
calor o de una llama: hay riesgo de que se acti-
ven los airbags y los pretensores.

12973

ATENCIÓN

Asegurarse de que las ruedas estén rectas antes
de extraer el volante.

2

3

84A

-

4

MANDO - SEÑALIZACIÓN

Contactor giratorio: Extracción - Reposición

84A

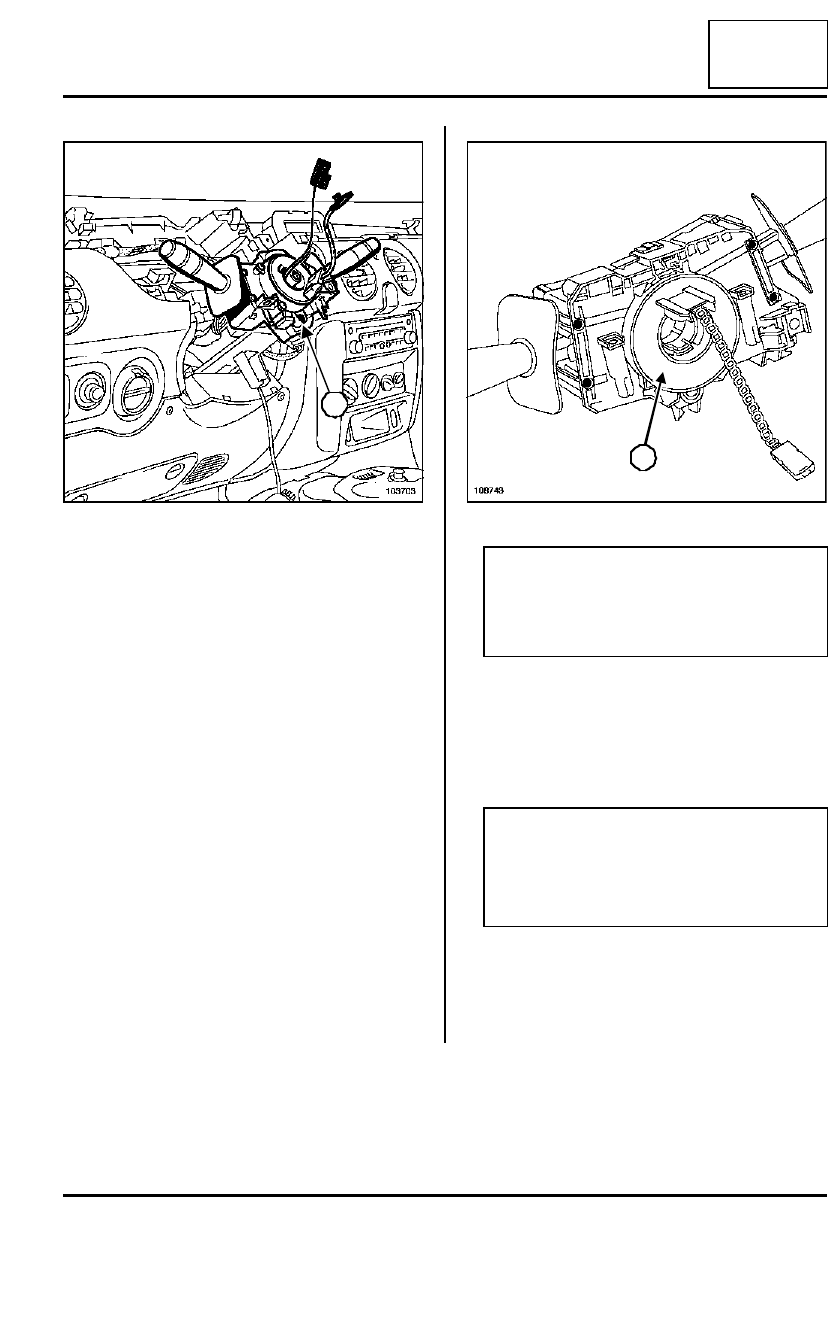

Aflojar el tornillo (4) que fija el contactor giratorio.

Dar un golpe seco en la cabeza del tornillo (4) con
un destornillador para despegar el cono y liberar el
conjunto de la columna de dirección.

Extraer parcialmente los mandos bajo el volante
para desconectar sus conectores.

Extraer el conjunto mandos bajo el volante.

REPOSICIÓN

Introducir el conjunto en la columna de dirección y
conectar los diferentes conectores.

Retirar la cinta adhesiva del rotor del contactor gira-
torio.

Proceder en el orden inverso de la extracción.

103703

4

108743

ATENCIÓN

Antes de extraer el conjunto, es imperativo mar-
car la posición del contactor giratorio  inmovili-
zando el rotor (5) del contactor giratorio con una
cinta adhesiva.

ATENCIÓN

Asegurarse de que las ruedas estén rectas.

Verificar que la cinta del contactor giratorio esté
posicionada en el centro (3 vueltas a la derecha
y 3 vueltas a la izquierda).

5

84A

-

5

MANDO - SEÑALIZACIÓN

Contactor giratorio: Extracción - Reposición

84A

SUSTITUCIÓN:

108745

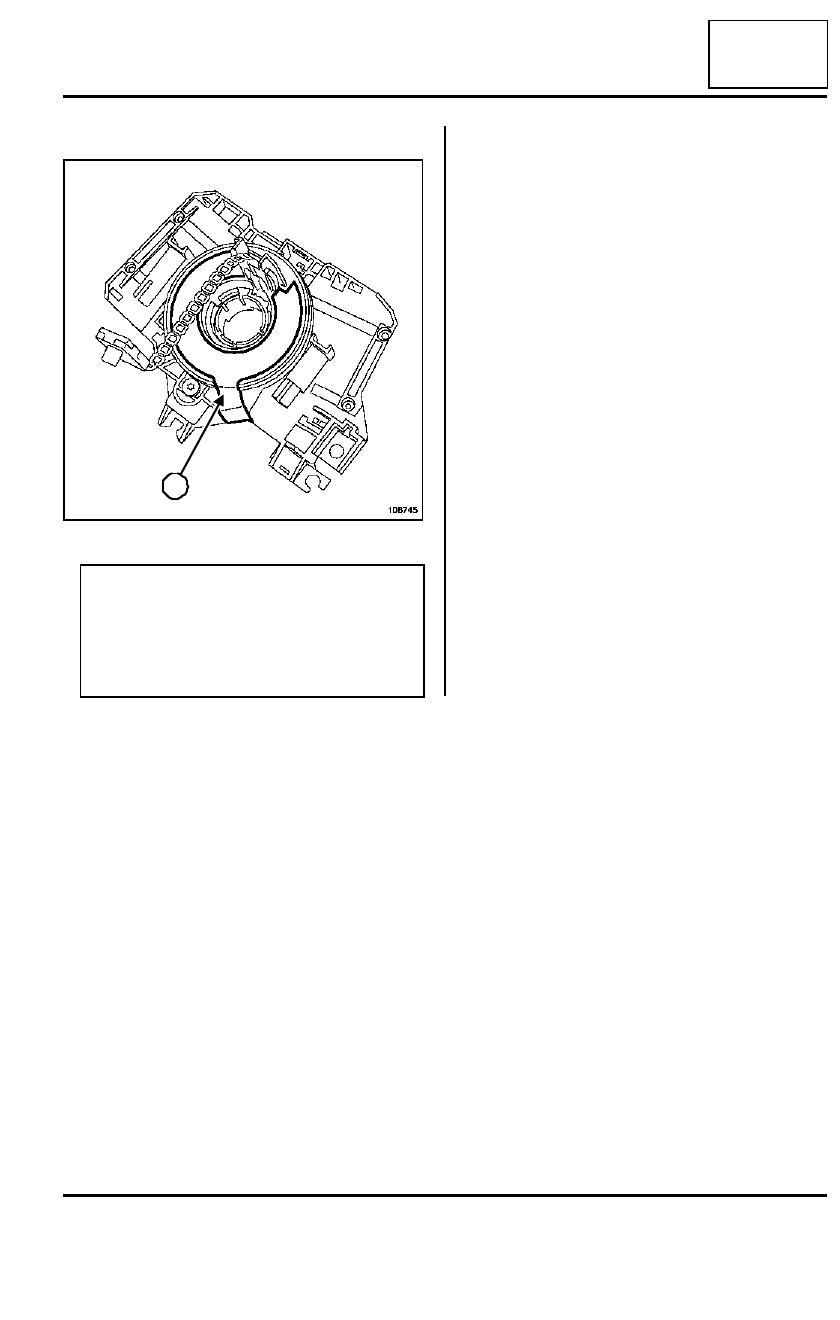

Nota:

Para una sustitución del contactor giratorio, la
pieza nueva será suministrada centrada sujeta
por una etiqueta adhesiva (6) que se despegará
con la primera vuelta del volante (a montar con
las ruedas rectas).

6

84A

-

6

MANDO - SEÑALIZACIÓN

Contactor giratorio: Extracción - Reposición

84A

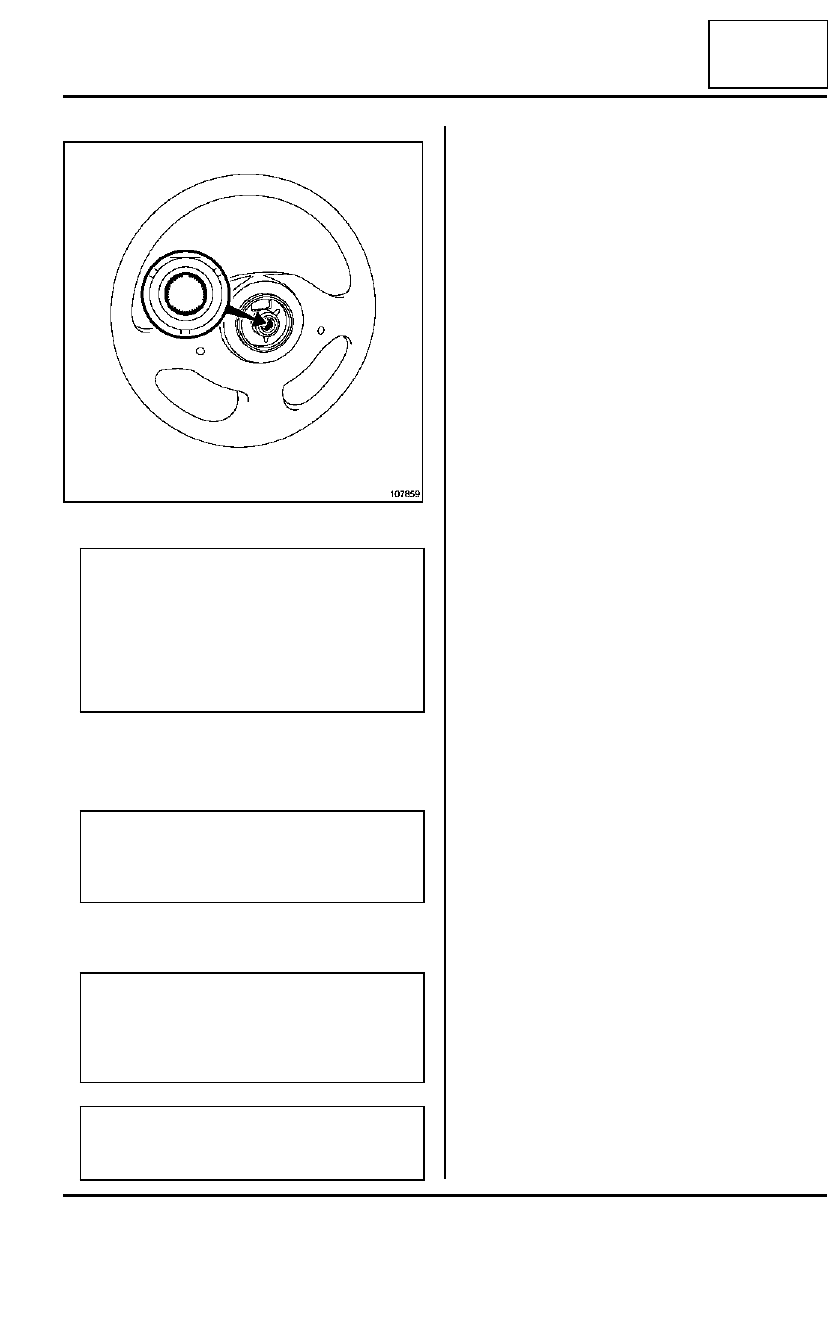

Apretar al par el tornillo del volante (44 N.m).

Asegurarse de la correcta conexión del módulo del
airbag.

Apretar al par los tornillos de fijación del módulo
del airbag (6,5 N.m).

Si todo es correcto, desbloquear el calculador del
airbag utilizando el útil de diagnóstico (consultar
88C, Airbags y pretensores, Proceso de bloqueo
del calculador del airbag).

107859

ATENCIÓN

- El volante debe introducirse libremente por las
acanaladuras,

- No estropear los posicionadores de las acana-
laduras,

- Sustituir imperativamente el tornillo del volante
después de cada desmontaje.

ATENCIÓN

Sustituir imperativamente los tornillos de fijación
del módulo del airbag después de cada desmon-
taje.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

IMPORTANTE

Efectuar un control utilizando el útil de diagnós-
tico.
