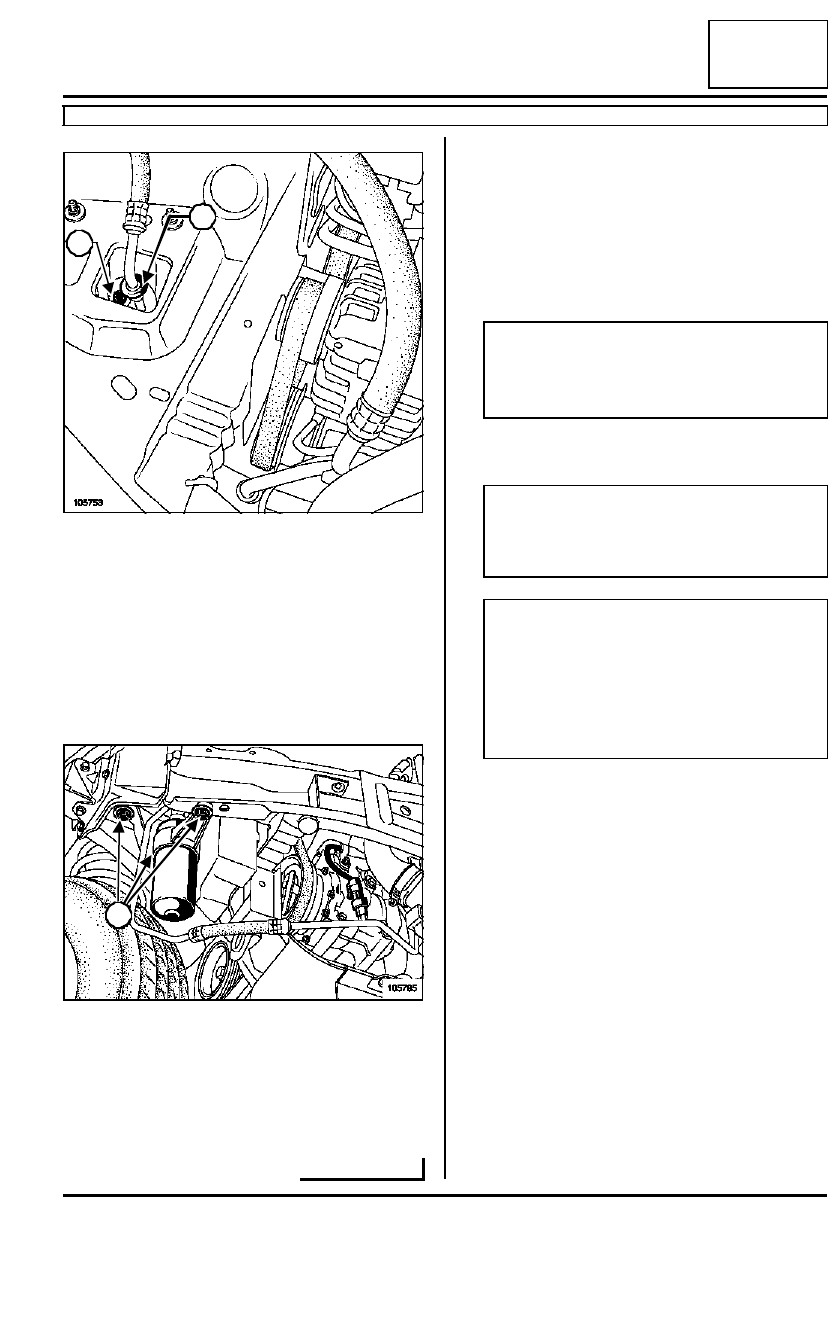

62A

-

9

ACONDICIONADOR DE AIRE

Botella deshidratante: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

Aflojar el tornillo de fijación del racor de canalización
(3) de la botella deshidratante.

Desacoplar:

- el racor de canalización,

- el tubo (4) de la botella deshidratante mediante el

útil (Mot. 1410).

Poner unos tapones en los orificios.

Extraer:

- los tres tornillos (5) de fijación del soporte de la bo-

tella deshidratante,

- la botella deshidratante.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir las juntas de estanquidad.

Aceitar con aceite de acondicionador de aire preco-
nizado para facilitar la introducción.

Apretar al par los tornillos de fijación de los raco-
res de las canalizaciones (0,8 daN.m).

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

105753

105795

4

3

5

5

Nota:

Al sustituir la botella deshidratante, añadir 15 ml
de aceite preconizado a la cantidad de aceite
recuperado.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

Nota:

- Verificar el correcto funcionamiento del acondi-

cionador de aire con el grupo motoventilador en
marcha máxima.

- Si hay ausencia de frío, efectuar una búsqueda

de fugas ((consultar 62A, Acondicionador de
aire) ).

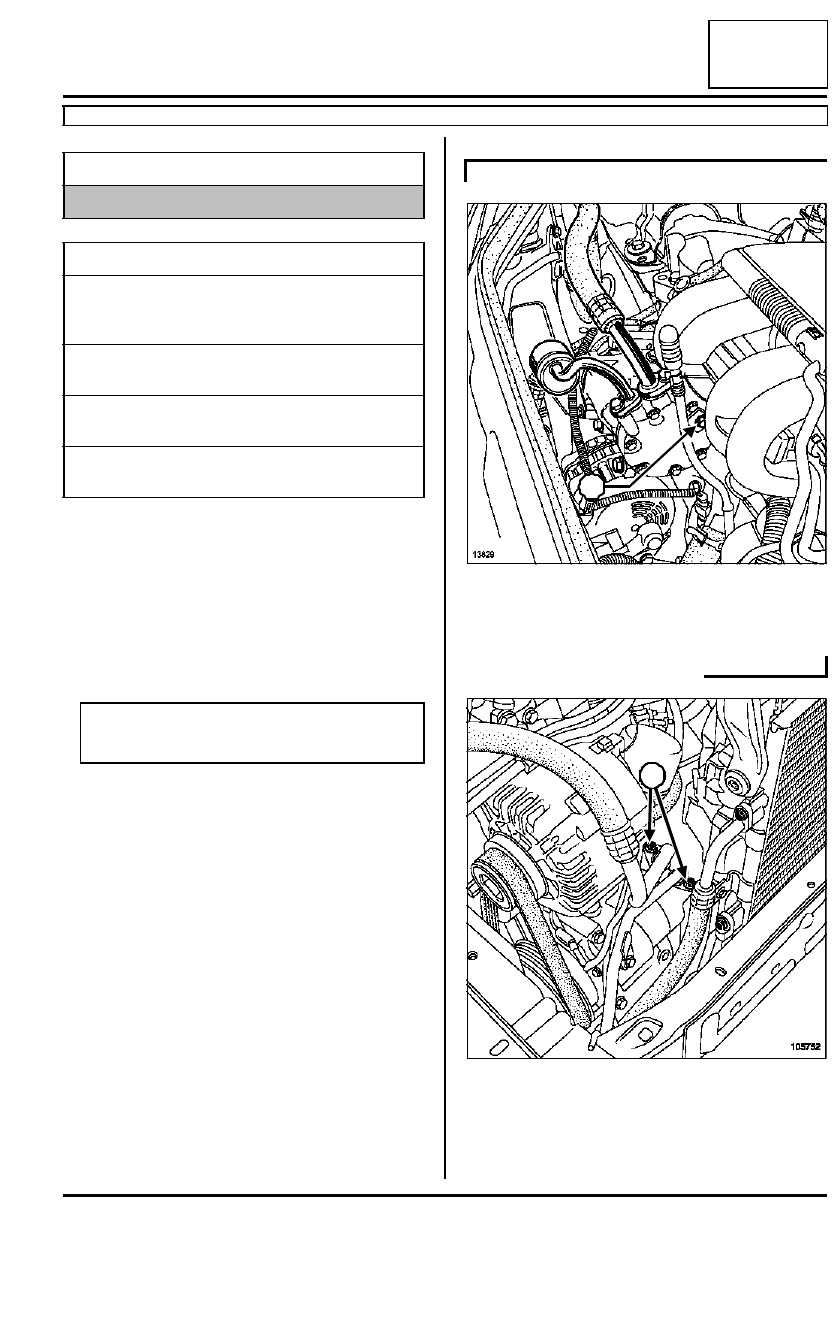

62A

-

10

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Extraer la correa de accesorios ( (consultar 11A,
Parte alta y delantera del motor) ).

Quitar el tornillo de fijación (1) de la muleta de suje-
ción.

Quitar los tornillos de fijación (2) de los racores de
canalización en el compresor.

Desacoplar las canalizaciones.

Poner unos tapones en los orificios.

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación de
los racores de las cana-
lizaciones

0,8 daN.m

tornillos de fijación del
compresor (motores F)

2,5 daN.m

tornillos de fijación del
compresor (motores K)

2,1 daN.m

tornillos de fijación del
compresor (motores D)

5 daN.m

Nota:

Sustituir imperativamente una correa extraída.

D4F o D7F

13829

105752

1

2

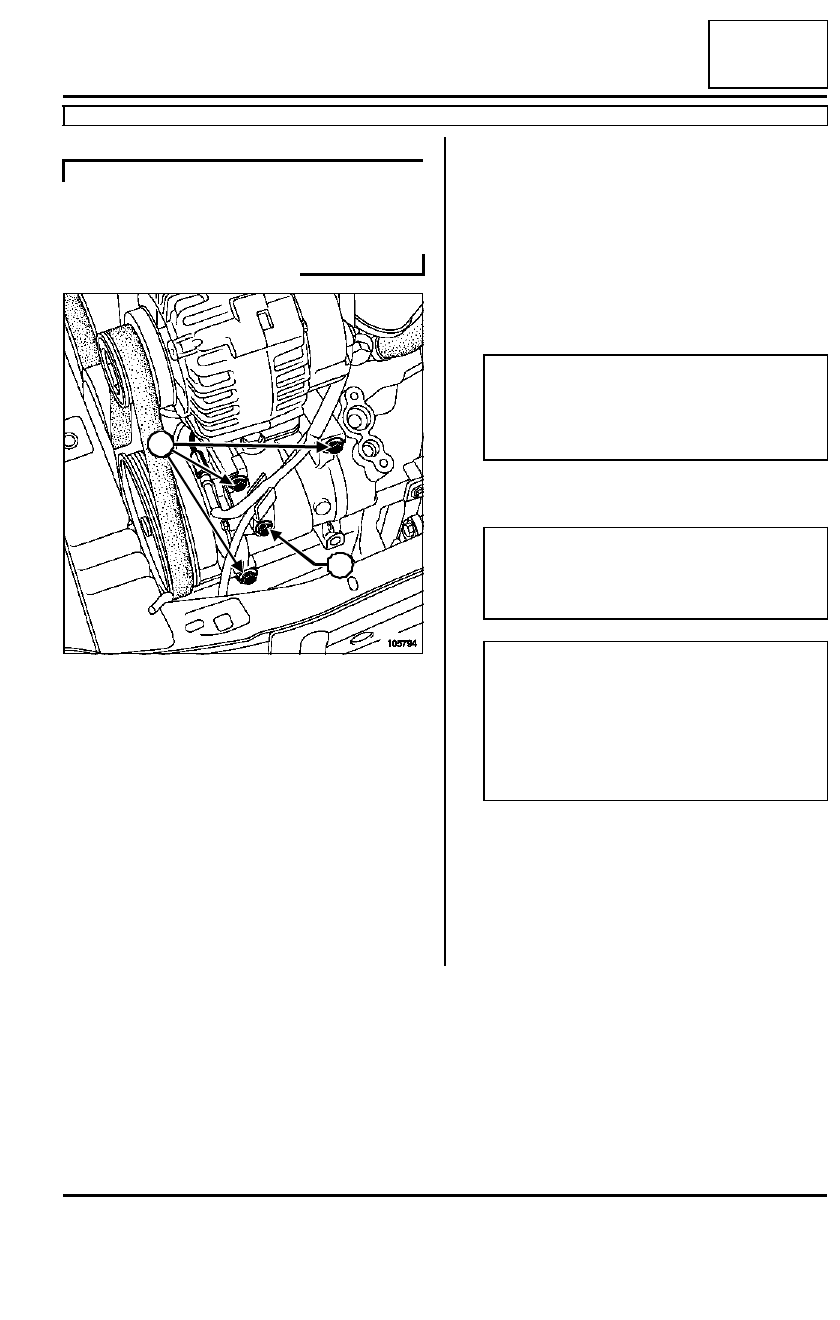

62A

-

11

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

Extraer el frente delantero (consultar Frente delan-
tero).

Desconectar el conector del compresor.

Extraer:

- el tornillo de fijación (3) del soporte de canalizacio-

nes,

- los tornillos de fijación (4) del compresor,

- el compresor.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir las juntas de estanquidad.

Aceitar con el aceite preconizado para acondiciona-
dor de aire para facilitar el enmangado.

Apretar a los pares:

- los tornillos de fijación de los racores de las ca-

nalizaciones (0,8 daN.m),

- los tornillos de fijación del compresor (motores

F) (2,5 daN.m),

- los tornillos de fijación del compresor (motores

K) (2,1 daN.m),

- los tornillos de fijación del compresor (motores

D) (5 daN.m).

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

F8Q o F9Q o K4M o K7J o K9K

105794

3

4

4

Nota:

- Al sustituir un compresor, no añadir aceite.

- Añadir el aceite recuperado en el caso de un

compresor que no se haya sustituido.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

Nota:

- Verificar el correcto funcionamiento del acondi-

cionador de aire con el grupo motoventilador en
marcha máxima.

- Si hay ausencia de frío, efectuar una búsqueda

de fugas ((consultar 62A, Acondicionador de
aire) ).

62A

-

12

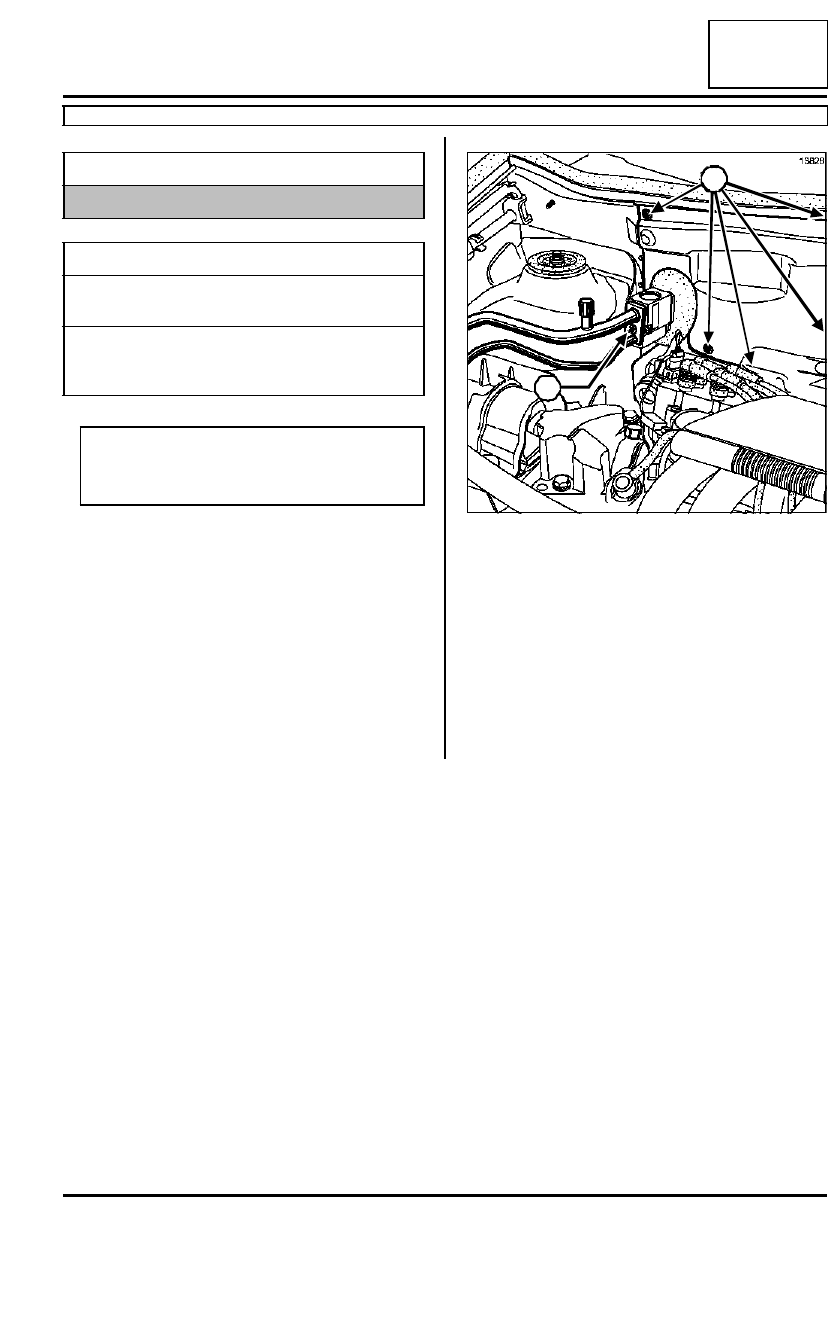

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Extraer:

- los brazos del limpiaparabrisas,

- la rejilla de alero.

Quitar la tuerca de fijación (1) de los tubos en el ex-
pansor.

Poner unos tapones en los orificios.

Extraer:

- los dos tornillos de fijación de la protección del gru-

po motoventilador,

- el conector en la chapa de cierre de la caja de

agua,

- los tornillos de sujeción (2) de la chapa de cierre de

la caja de agua.

Material indispensable

estación de carga

Pares de apriete

m

tornillos de fijación del
cajetín evaporador

0,65 daN.m

tornillos de fijación de
los racores de las cana-
lizaciones

0,8 daN.m

Nota:

El evaporador se suministra montado dentro de
su caja.

13826

2

2

1

2
