Renault Kangoo. Manual - parte 333

62A

-

13

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

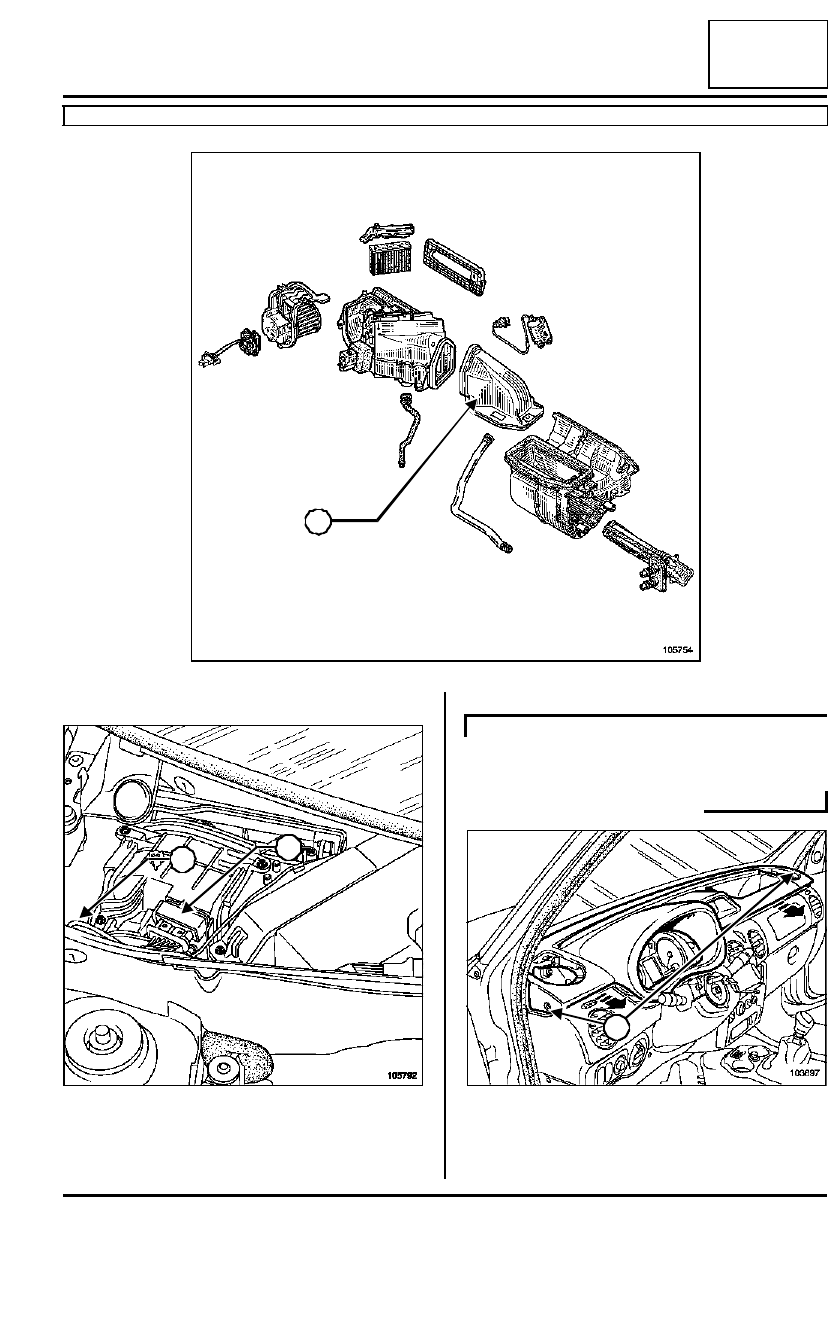

Extraer el tubo intermedio (3).

Desconectar:

- el conector,(4)

- el cable de masa (5).

Extraer la carcasa del filtro de aire.

Extraer:

- los tornillos (6),

- la parte superior del tablero de bordo.

105754

3

105792

4

5

K9K

103697

6

62A

-

14

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

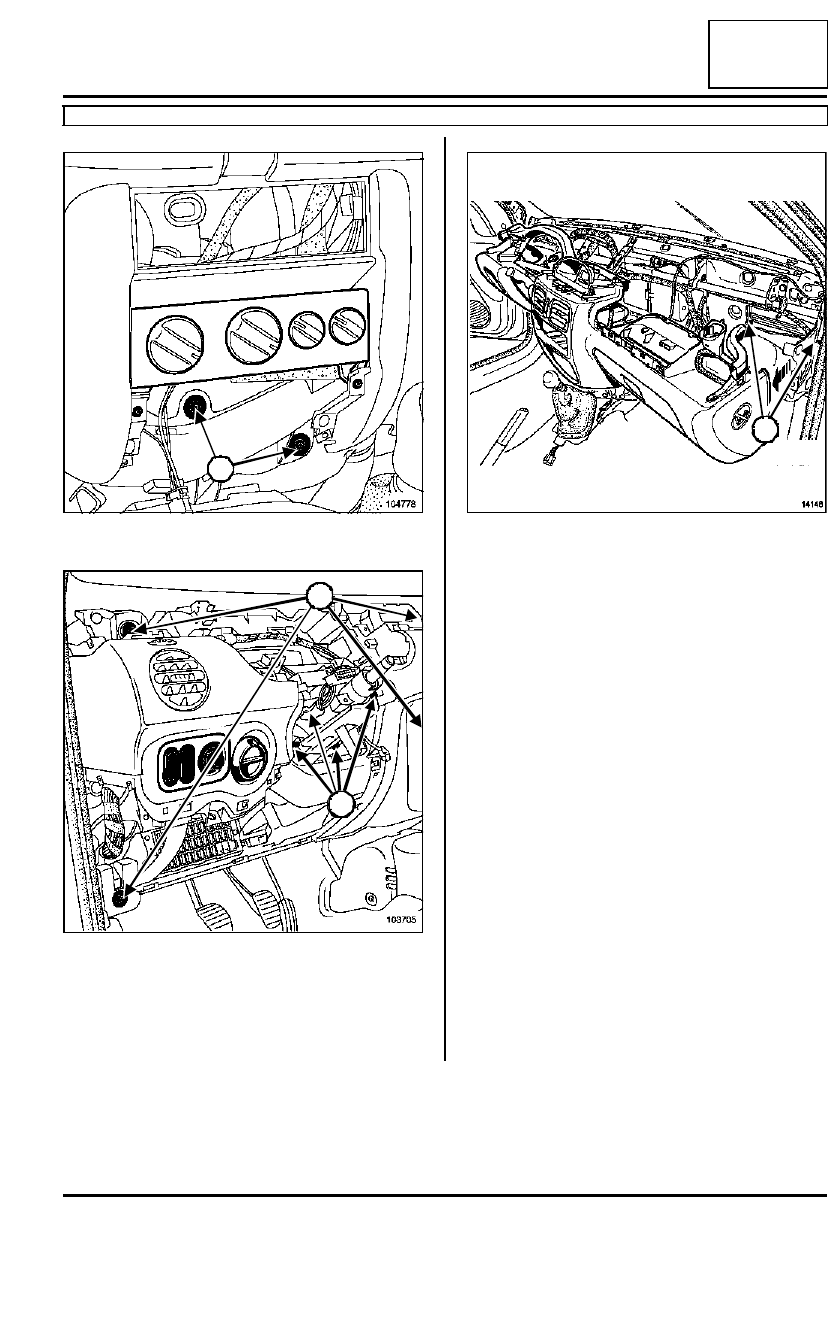

Quitar los dos tornillos de fijación (7).

Extraer:

- los cuatro tornillos de fijación (8) de la columna de

dirección,

- las cuatro tuercas laterales (9) de sujeción del ta-

blero de bordo.

Separar el tablero de bordo por el lado del pasajero
sin extraerlo.

Extraer:

- los dos tornillos de fijación (10) del evaporador,

- el evaporador.

104778

103705

7

8

8

9

9

14148

10

62A

-

15

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

Extraer:

- el motoventilador del habitáculo,

- el filtro del habitáculo,

- el motor de reciclaje,

- el calculador.

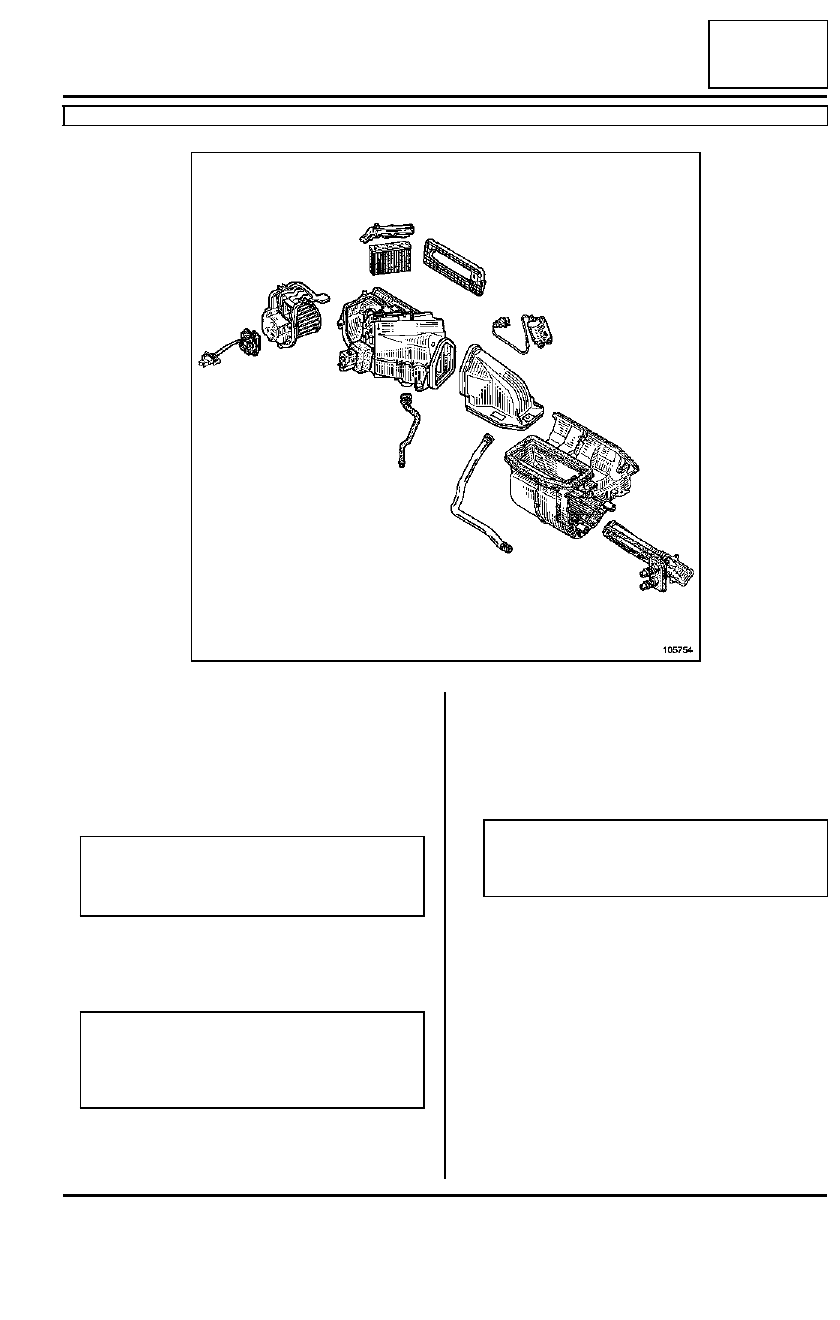

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir las juntas de estanquidad.

Aceitar con aceite de acondicionador de aire preco-
nizado para facilitar la introducción.

Apretar a los pares:

- los  tornillos de fijación del cajetín evaporador

(0,65 daN.m),

- los tornillos de fijación de los racores de las ca-

nalizaciones (0,8 daN.m).

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

105754

Nota:

El cajetín evaporador se entrega con el expan-
sor.

Nota:

Es imperativo volver a montar el cableado eléc-
trico correctamente para evitar el riesgo de agre-
sión.

Nota:

Al sustituir un evaporador, añadir 30 ml de aceite
a la cantidad recuperada.

62A

-

16

ACONDICIONADOR DE AIRE

Evaporador: Extracción - Reposición

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

62A

Efectuar la puesta a nivel del líquido de refrigera-
ción.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

Nota:

- Verificar el correcto funcionamiento del acondi-

cionador de aire con el grupo motoventilador en
marcha máxima.

- Si hay ausencia de frío, efectuar una búsqueda

de fugas ((consultar 62A, Acondicionador de
aire) ).
