Renault Kangoo. Manual - parte 326

38C

-

6

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico

CAMINO 4X4

38C

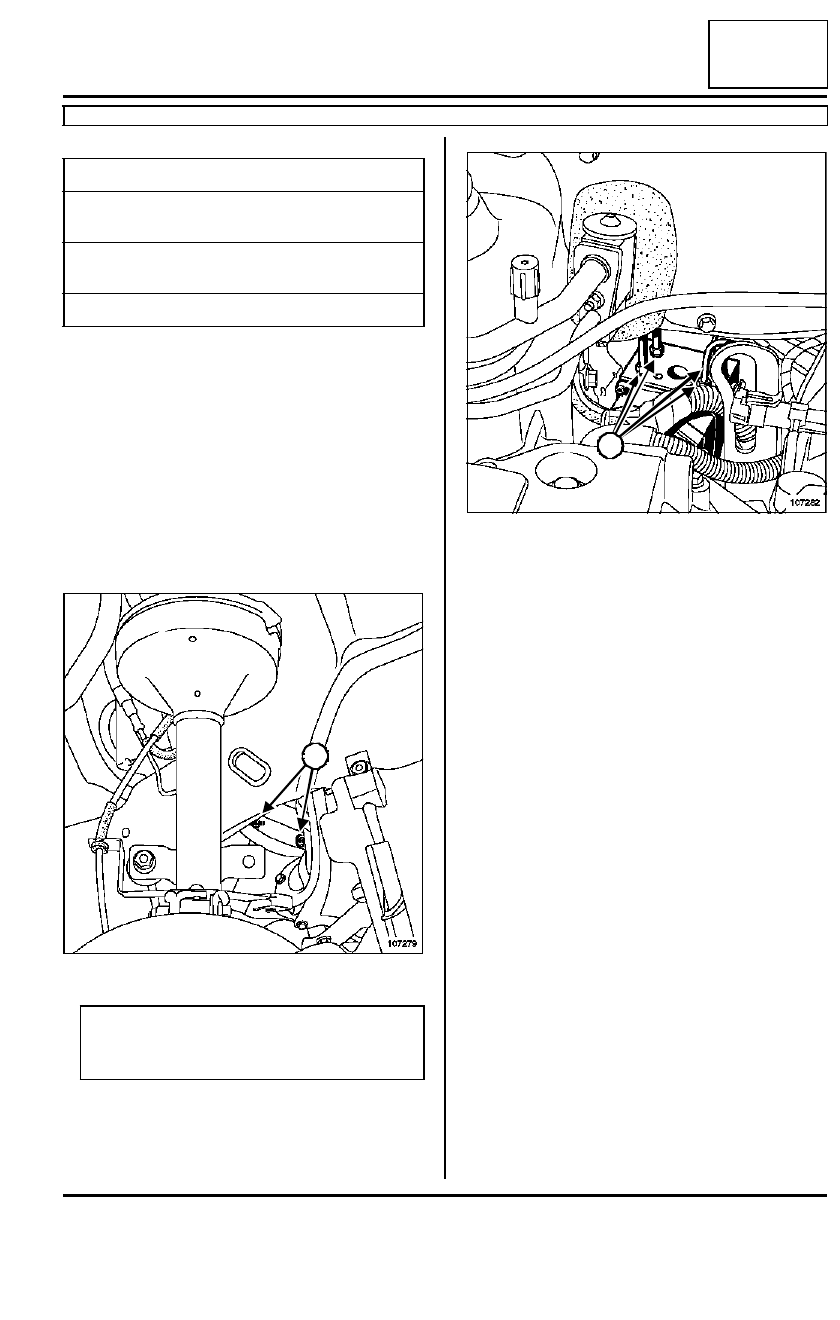

EXTRACCIÓN

Extraer la rueda delantera derecha.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- el vaso de expansión,

- las fijaciones del insonorizador.

Extraer el insonorizador.

Desconectar el conector del calculador.

Quitar el tornillo de masa.

Desconectar los cuatro tubos (a) en la parte superior
del grupo, marcando su posición.

Extraer los guardabarros derechos.

Pares de apriete

m

racores de tuberías M10
x 100

1,7 daN.m

racores de tuberías M12
x 100

1,7 daN.m

tornillos de rueda

10,5 daN.m

107279

ATENCIÓN

No hay que olvidarse de extraer las dos tuercas
(1) de la parte inferior del insonorizador.

1

107282

A

A

38C

-

7

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico

CAMINO 4X4

38C

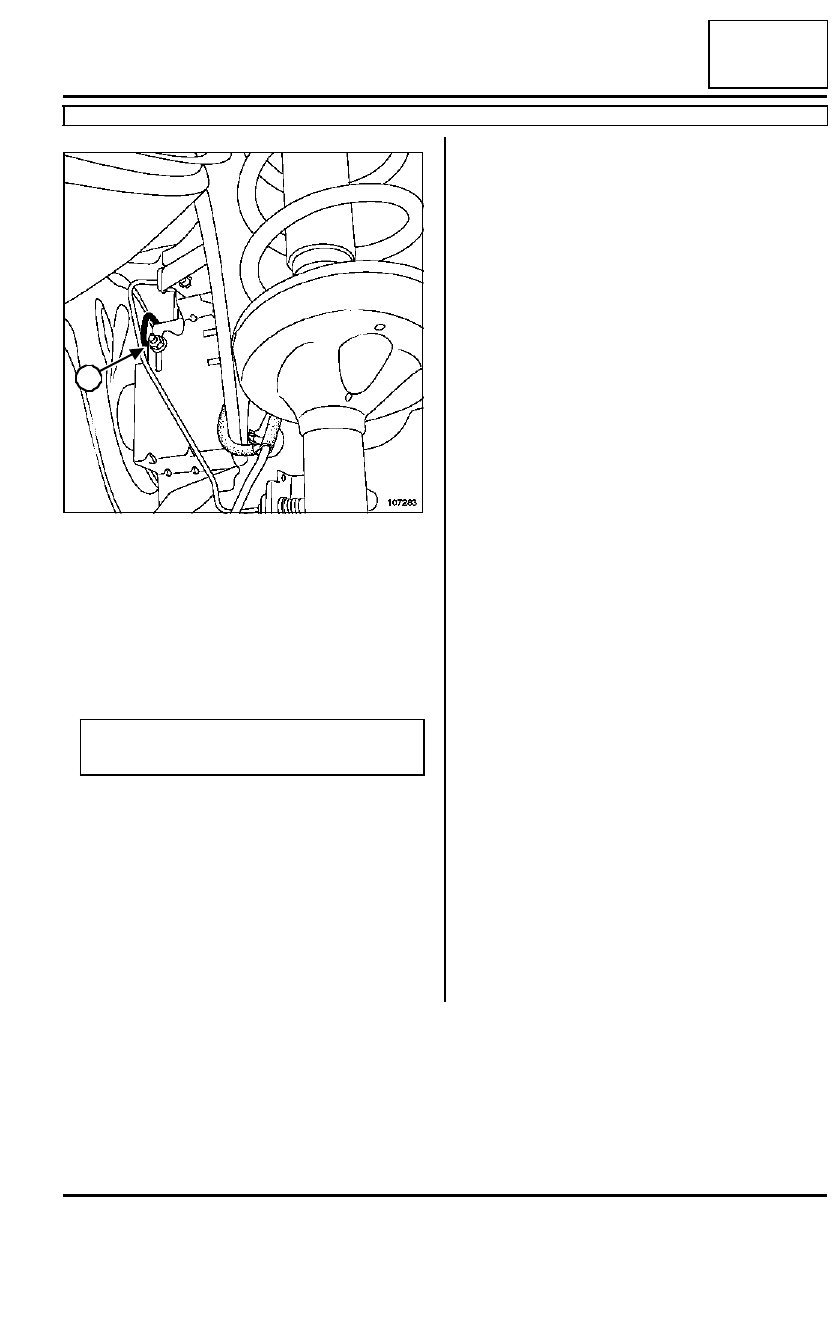

Desconectar los dos tubos (B) detrás del grupo hi-
dráulico.

Extraer:

Extraer:

- los dos tornillos del soporte,

- el grupo hidráulico con su soporte por el paso de

rueda.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los racores de tuberías M10 x 100 (1,7 daN.m),

- los racores de tuberías M12 x 100 (1,7 daN.m),

- los tornillos de rueda (10,5 daN.m).

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades, purga del circuito de frenado.

107283

ATENCIÓN

No doblar los tubos de freno.

B

38C

-

8

ANTIBLOQUEO DE RUEDAS

Calculador de ABS: Conexión

CAMINO 4X4

38C

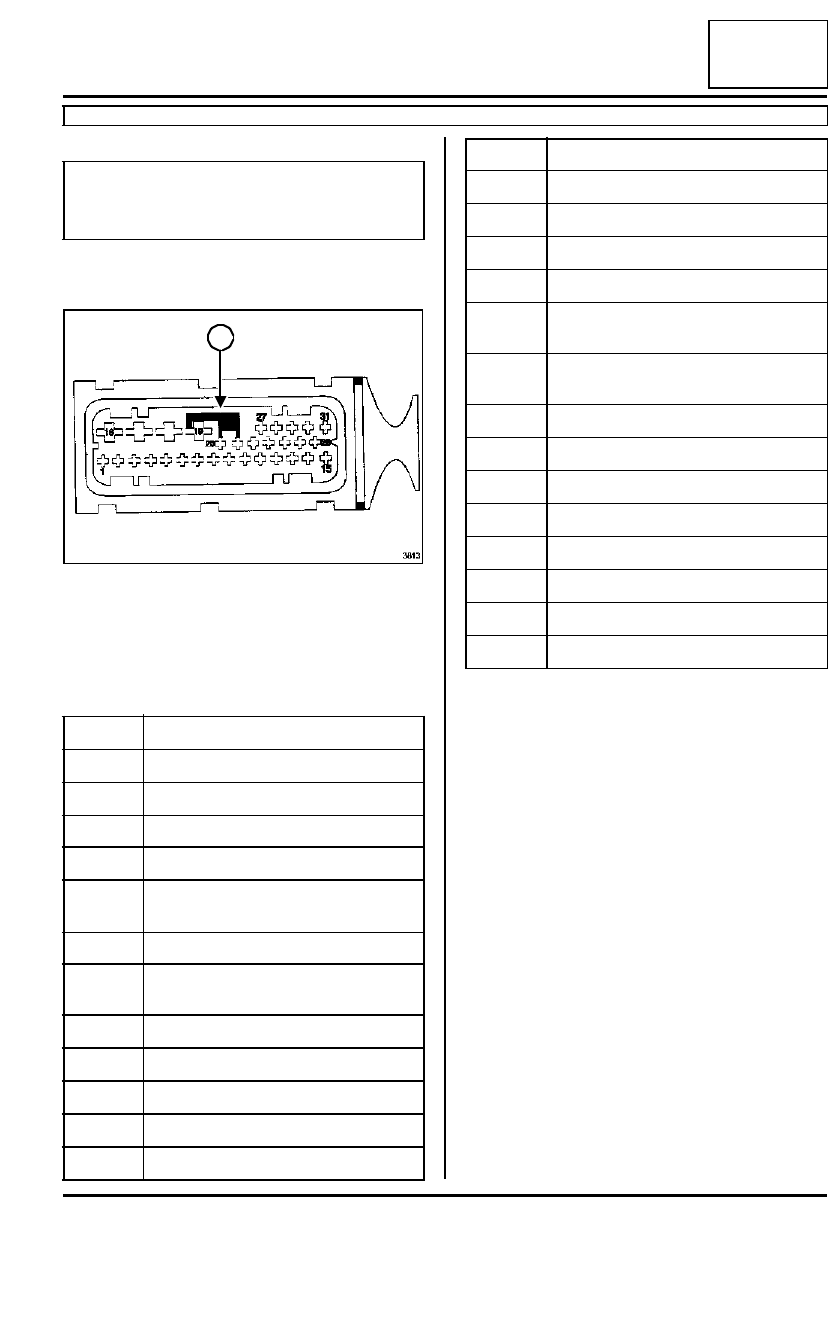

EL CONECTOR DE 31 VÍAS

Nota:

El calculador es indisociable del grupo electro-
bomba.

3813

(a)

Micro - muelle que une a la
masa (borne 19) los terminales
20 y 21 (testigos ABS y NIVO-
CODE) en caso de desco-
nexión del conector.

Vía

Designación

1

Masa captador trasero derecho

2

Información captador trasero derecho

3

Masa captador delantero derecho

4

No conectada

5

Información captador delantero
derecho

6

Masa captador delantero izquierdo

7

Información captador delantero
izquierdo

8

Masa captador trasero izquierdo

9

Información captador trasero izquierdo

10

No conectada

11

Línea de diagnóstico K

12

Línea de diagnóstico L

A

13

No conectada

14

Información contactor de luces de stop

15

Alimentación del calculador +APC

16

Masa motor bomba

17

Alimentación (electroválvulas y motor
bomba)

18

Alimentación (electroválvulas y motor
bomba)

19

Masa electrónica

20

No conectada

21

Testigo de fallo ABS

22

No conectada

25

No conectada

26

No conectada

27

No conectada

31

No conectada

Vía

Designación

38C

-

9

ANTIBLOQUEO DE RUEDAS

Calculador de ABS: Conexión

CAMINO NORMAL o TODOS LOS CAMINOS

38C

Nota:

El calculador es solidario del grupo electrobomba.

Vía

Designación

1

Masa motor bomba

2

Alimentación motor bomba (Antes de contacto)

3

Alimentación electroválvulas (Antes de contacto)

4

Pesos electroválvulas y calculador

5

Señal captador de velocidad delantero izquierdo

6

Alimentación del captador de velocidad trasero
izquierdo

7

No utilizada

8

Alimentación del captador de velocidad trasero
derecho

9

Alimentación del captador de velocidad delantero
derecho

10

Señal captador de velocidad delantero derecho

11

Línea K

12

Testigo repartidor electrónico de frenado

13

No utilizada

14

No utilizada

15

No utilizada

16

Alimentación del captador de velocidad delantero
izquierdo

17

Señal captador de velocidad trasero izquierdo

18

12 V después de contacto

19

Señal captador de velocidad trasero derecho

20

Contactor luces de stop

21

No utilizada

22

Testigo "ABS"

23

Vehículo velocidad alámbrica

24

No utilizada
