38C

-

10

ANTIBLOQUEO DE RUEDAS

Calculador de ABS: Conexión

CAMINO NORMAL o TODOS LOS CAMINOS

38C

25

No utilizada

26

No utilizada

Vía

Designación

38C

-

11

ANTIBLOQUEO DE RUEDAS

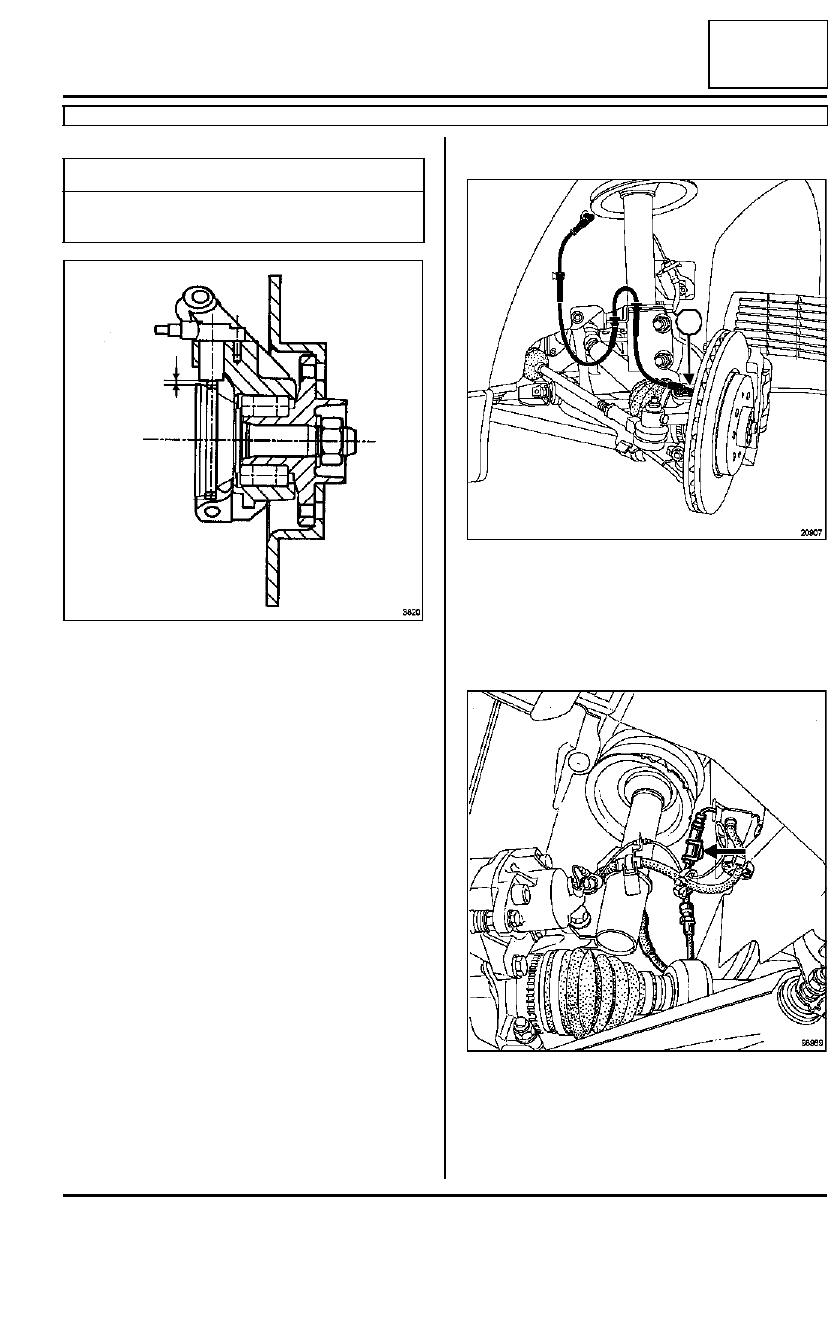

Captador de velocidad de ruedas: Extracción - Reposición

CAMINO 4X4

38C

El entrehierro captador corona dentada debe estar
comprendido entre:

En la parte delantera:   0,75<(Z)<1,4

En la parte trasera:   0,75<(Z)<1,4

EXTRACCIÓN

Extraer:

- la rueda,

- el tornillo (1) de fijación del captador (punta de es-

trella T30).

Desgrapar el conector del soporte.

Desconectar el conector del captador de velocidad
de la rueda.

Extraer el captador.

Pares de apriete

m

tornillo de fijación del
captador

0,8 daN.m

±±±±

 0,

2

3820

Z

20907

98989

1

38C

-

12

ANTIBLOQUEO DE RUEDAS

Captador de velocidad de ruedas: Extracción - Reposición

CAMINO 4X4

38C

REPOSICIÓN

Untar el captador de grasa multifunción.

Colocar el captador procediendo en el orden inverso
de la extracción.

Verificar el entrehierro en una vuelta de la corona
dentada mediante un juego de calas.

El captador se debe montar manualmente. No gol-
pearlo durante su colocación.

Apretar al par el tornillo de fijación del captador
(0,8 daN.m

±±±±

 0,2).

No agarrar o tirar del cableado del captador.

Nota:

Para eliminar los riesgos de avería,  asegurarse
imperativamente de la perfecta conexión de los
conectores.

38C

-

13

ANTIBLOQUEO DE RUEDAS

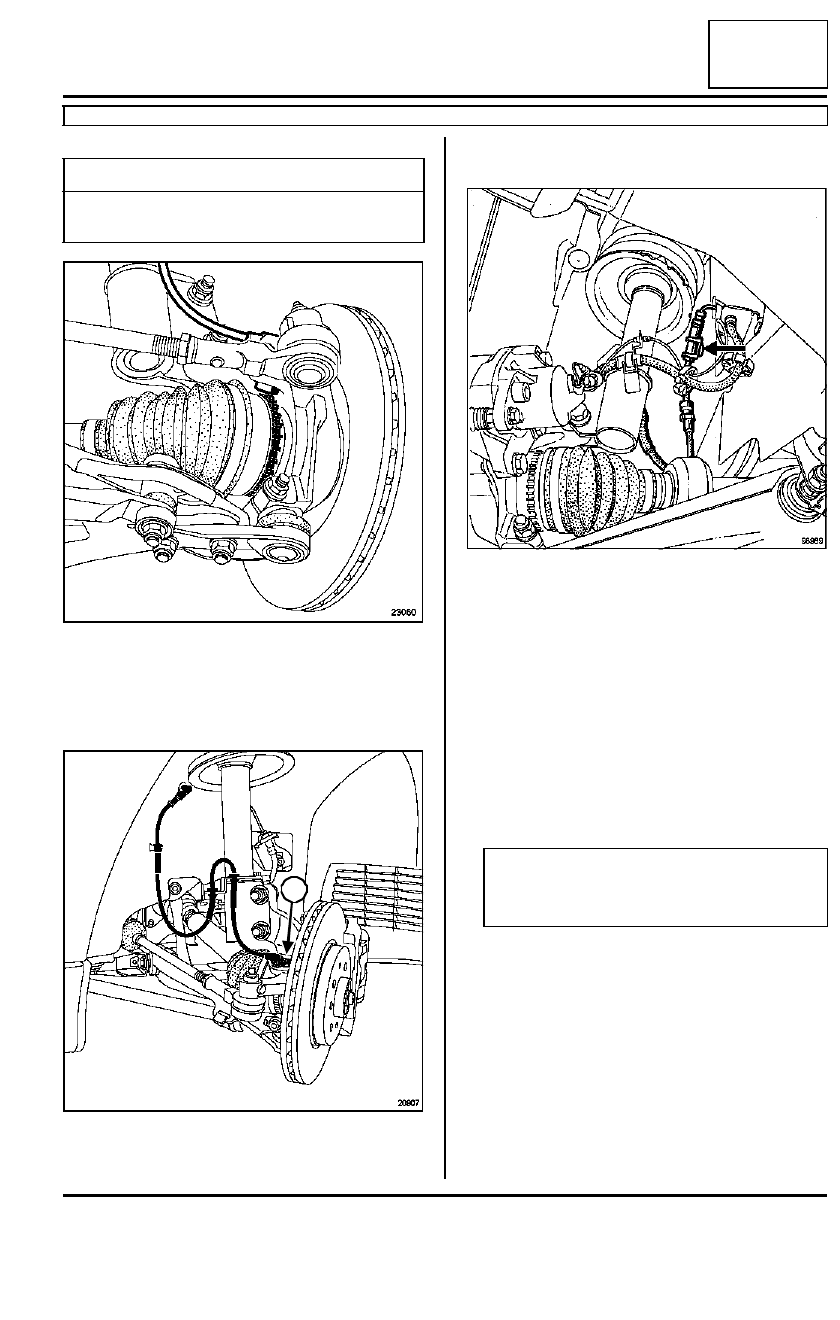

Captador de velocidad de ruedas: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

38C

El entrehierro captador corona dentada debe estar
comprendido entre 0,15 mm  y 1,85 mm.

EXTRACCIÓN

Extraer:

- la rueda,

- el tornillo de fijación del captador (punta de estrella

T30).

Desgrapar el conector del soporte.

Desconectar el conector del captador de velocidad
de la rueda.

Extraer el captador.

REPOSICIÓN

Untar el captador de grasa multifunción.

Colocar el captador procediendo en el orden inverso
de la extracción.

Es posible verificar el entrehierro en una vuelta de la
corona dentada mediante un juego de calas.

El captador se debe montar manualmente. No gol-
pearlo durante su colocación.

Apretar al par el tornillo de fijación del captador
(0,8

±±±±

 0,2 daN.m).

No agarrar o tirar del cableado del captador.

Pares de apriete

m

tornillo de fijación del
captador

0,8

±±±±

 0,2

daN.m

23060

20907

1

98989

Nota:

Asegurarse de la perfecta conexión de los
conectores, para eliminar los riesgos de avería.
