MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

37A

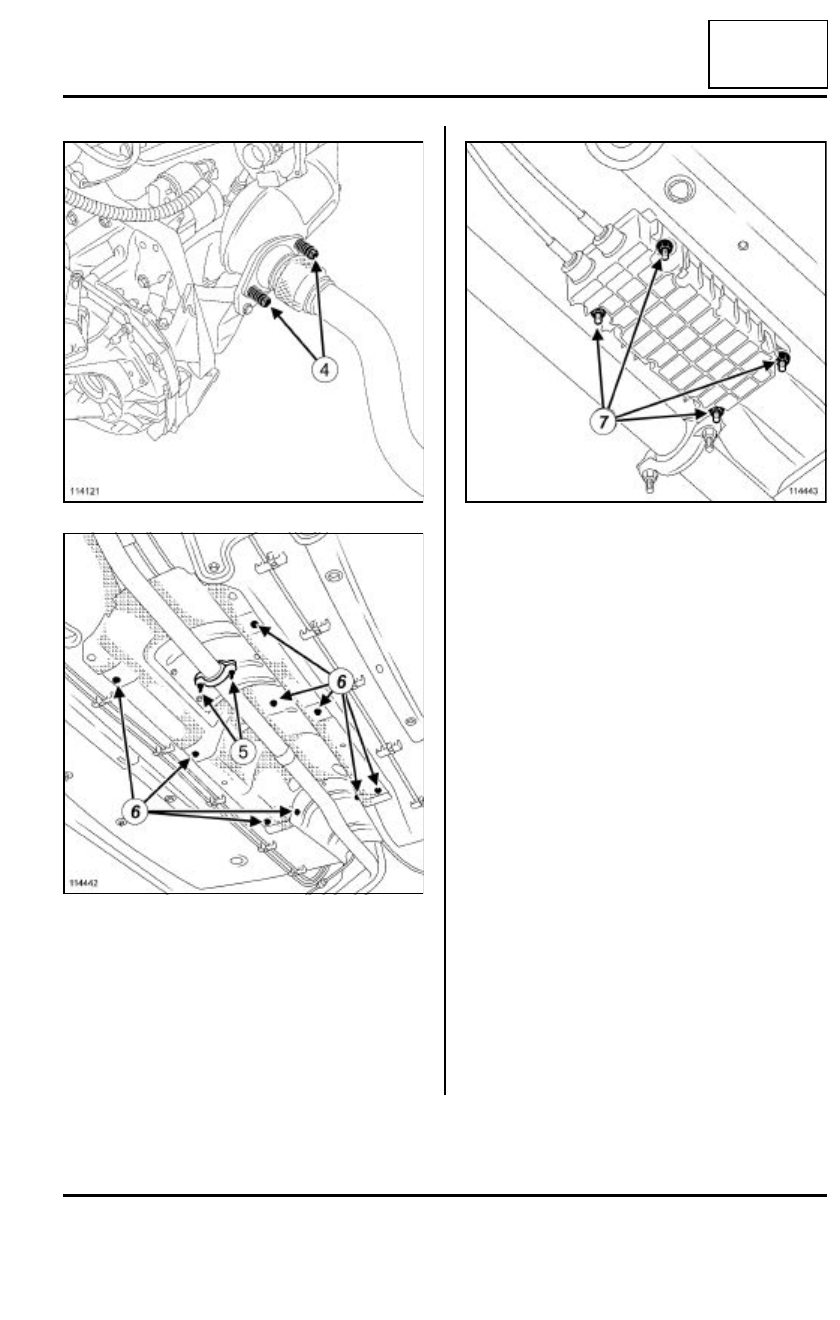

Aflojar:

- las fijaciones (4) de la bajada del escape,

- las tuercas (5) de la abrazadera del escape.

Tirar de la línea para bajarla unos centímetros.

Extraer:

- los tornillos de fijación (6) de la pantalla térmica,

- la pantalla térmica.

Quitar las tuercas de fijación (7) del módulo de man-
do de velocidades.

114121

114442

114443

37A

-

40

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

37A

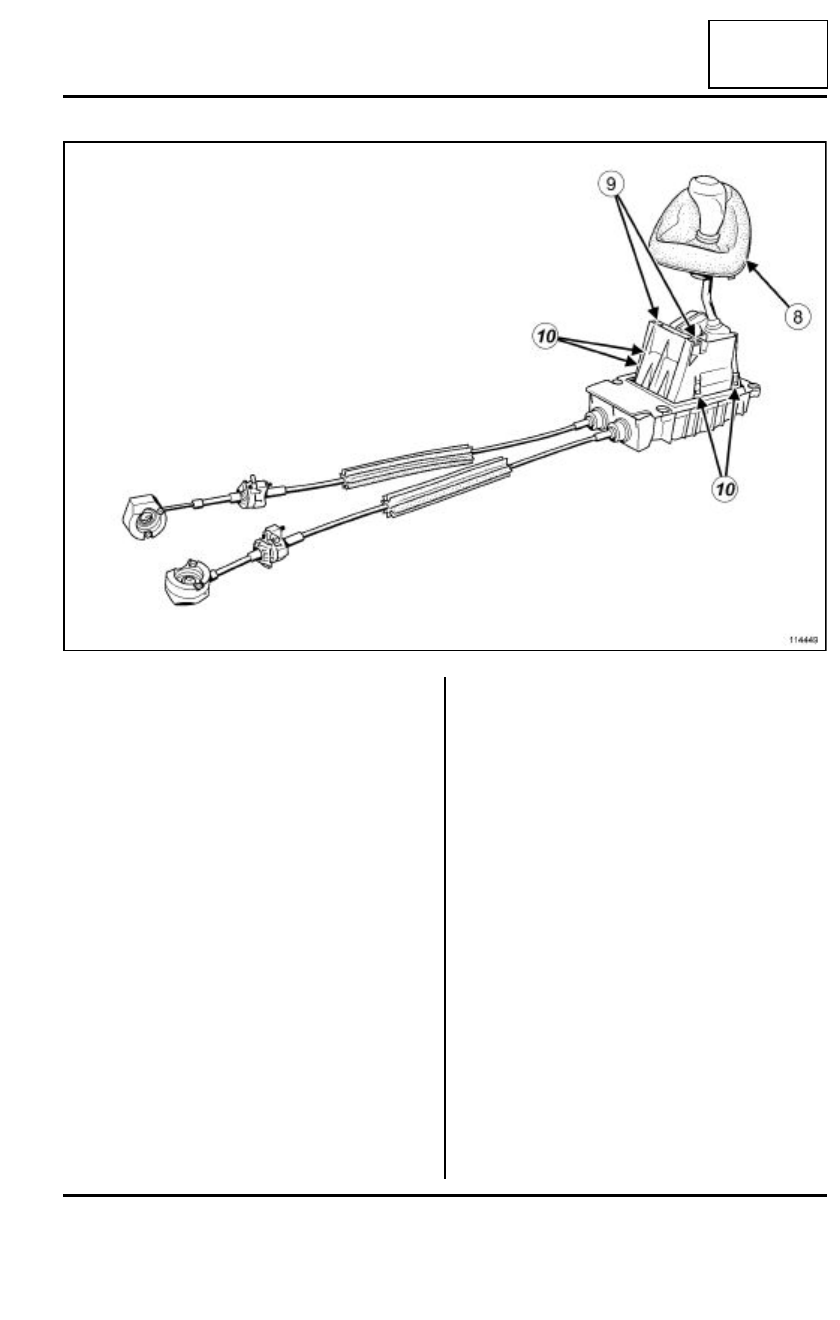

Soltar el fuelle (8) de la consola central.

Quitar los tornillos de fijación (9) del módulo de man-
do de velocidades.

Soltar en (10) el módulo de mando de velocidades
del piso.

Bajar el módulo de mando de velocidades para que
se apoye en el escape.

Levantar el puente.

Extraer el módulo de mando de velocidades pasán-
dolo entre el escape y el túnel.

REPOSICIÓN

El módulo de mando externo y las palancas de man-
do en la caja de velocidades deben estar imperati-
vamente en la posición punto muerto para facilitar el
anclaje de los cables de mando en la caja.

No hay sistema de reglaje de los cables de mando.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los  tornillos de fijación del módulo de mando

(21 N.m),

- las fijaciones de la bajada del escape (21 N.m),

- las  tuercas de la abrazadera del escape (21

N.m).

Conectar la batería comenzando por el borne positi-
vo (consultar 80A, Batería, Batería: Extracción-
Reposición).

114449

37A

-

41

MANDOS DE ELEMENTOS MECÁNICOS

Cable del mando de velocidades automático: Extracción - Reposición

DP0

37A

EXTRACCIÓN

Poner el selector de velocidades en la posición «  N
 ».

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ele-
vador con toma bajo casco).

Extraer las tapas del motor.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

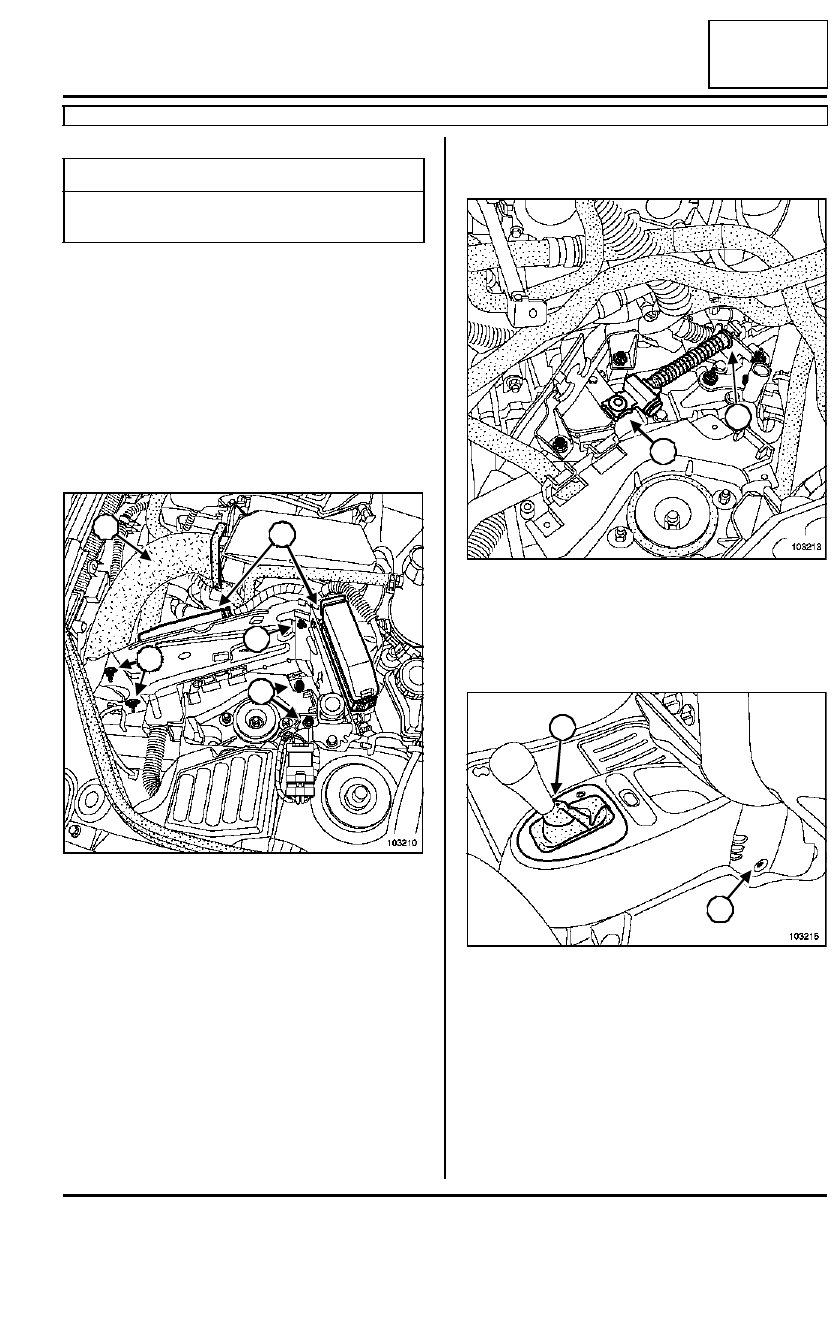

- el tubo de entrada de aire (1),

- el resonador,

- la batería,

- los dos conectores (2),

- el tornillo (3).

Extraer el cableado eléctrico del soporte de la bate-
ría.

Extraer:

- los cuatro tornillos y la tuerca (4) del soporte de la

batería,

- el soporte de la batería,

- la batería,

- el soporte de la batería.

Extraer:

- la rótula (5) del cable del contactor multifunción,

- el cable de mando del freno de funda (6) sobre el

soporte del conector modular.

Desgrapar la presión (7) del fuelle.

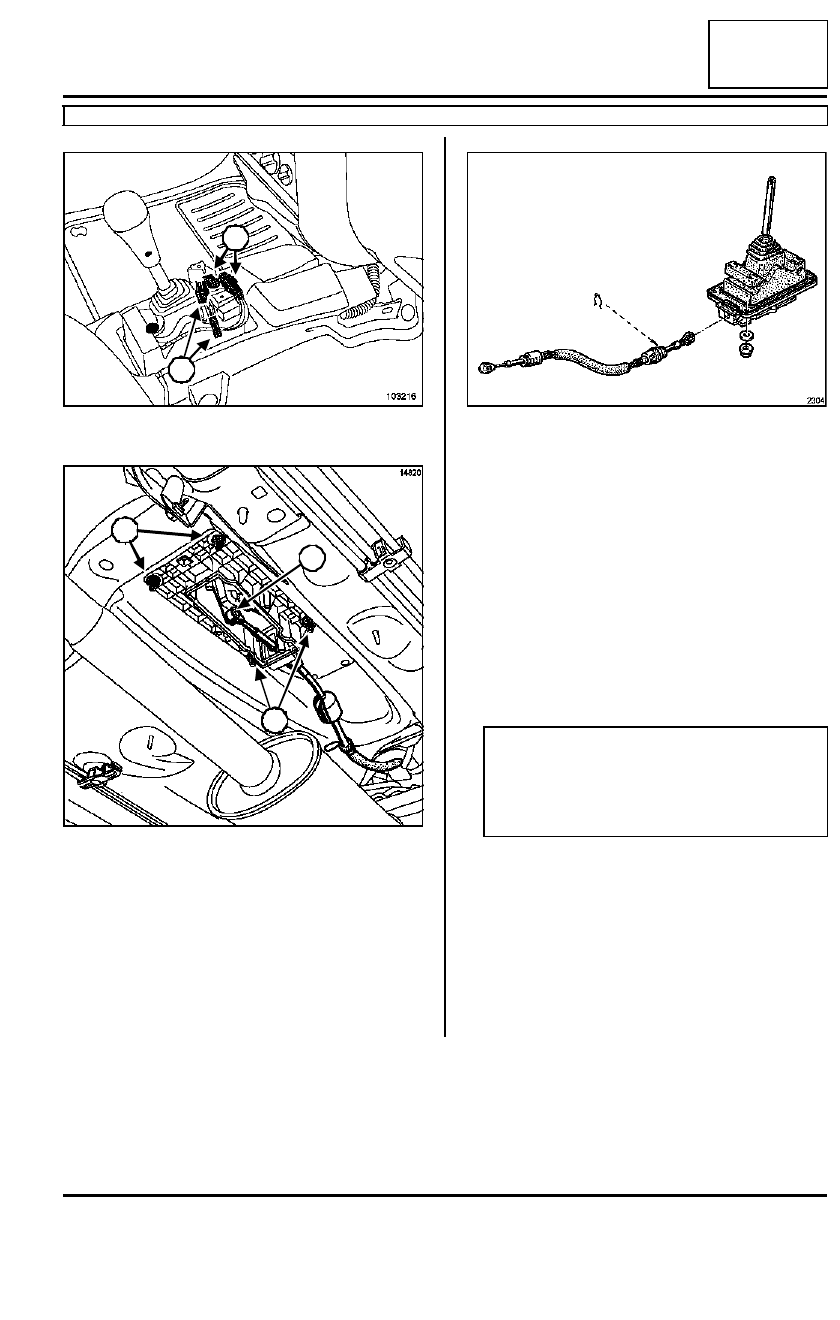

Quitar los tornillos (8) y el embellecedor de consola,
haciendo palanca con un destornillador, teniendo la
precaución de no marcar los plásticos.

Desconectar los conectores del embellecedor de
consola.

Extraer:

- la consola central,

- la espuma de la palanca de mando.

Pares de apriete

m

tuercas del módulo de
mando

30 N.m

103210

1

2

3

4

4

103213

103215

5

6

7

8

37A

-

42

MANDOS DE ELEMENTOS MECÁNICOS

Cable del mando de velocidades automático: Extracción - Reposición

DP0

37A

Desconectar los conectores (9).

Extraer:

- las pantallas térmicas,

- la placa bajo el cajetín de selección,

- el tornillo de fijación de la sujeción del cable de se-

lección,

- las tuercas de fijación (10) del módulo de mando.

Soltar la rótula (11) del cable de mando de selec-
ción.

Retirar la grapa de sujeción del cable, en el cajetín.

Sustituir el componente defectuoso.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par las tuercas del módulo de mando
(30 N.m).

Reglar el cable de mando (consultar más adelante).

Verificar el correcto funcionamiento del sistema.

REGLAJE

103216

14820

9

9

10

10

11

2304

ATENCIÓN

Marcar bien la posición de la palanca de selec-
ción antes de realizar la intervención: en su
defecto, poner el selector de velocidades y el
contactor multifunción en posición neutra «  N  ».
