Renault Kangoo. Manual - parte 322

37A

-

35

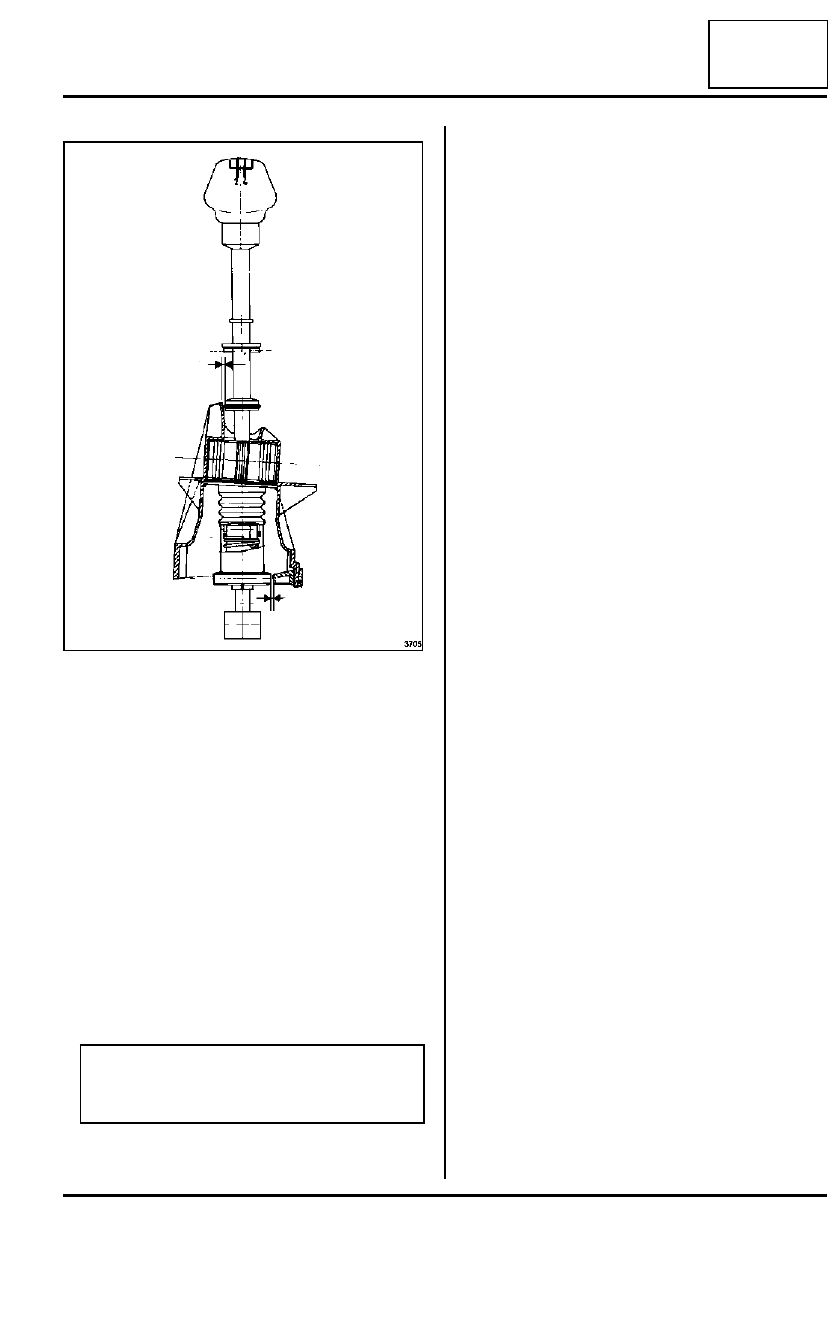

MANDOS DE ELEMENTOS MECÁNICOS

Mando de velocidades mecánico: Reglaje

37A

Posicionar una cala de reglaje de espesor 7 mm en-

tre el tope bajo de la palanca de velocidades y la

rampa inferior del cajetín (lado (Y)).

Apretar al par el tornillo de varillaje (30 N.m).

Controlar el valor de reglaje.

Juego obtenido en la parte inferior de la palanca (la-

do Y) (en mm):

- primera velocidad engranada = Y1,

- segunda velocidad engranada = Y2,

7

≤≤≤≤

 (Y1+Y2)/2

≤≤≤≤

10

- cala de reglaje = 7 mm

Volver a colocar la tapa de la pantalla térmica y el
protector bajo el motor.

3705

Nota:

Es preferible aproximarse más al valor máximo
del intervalo de reglaje.

Y

X

37A

-

36

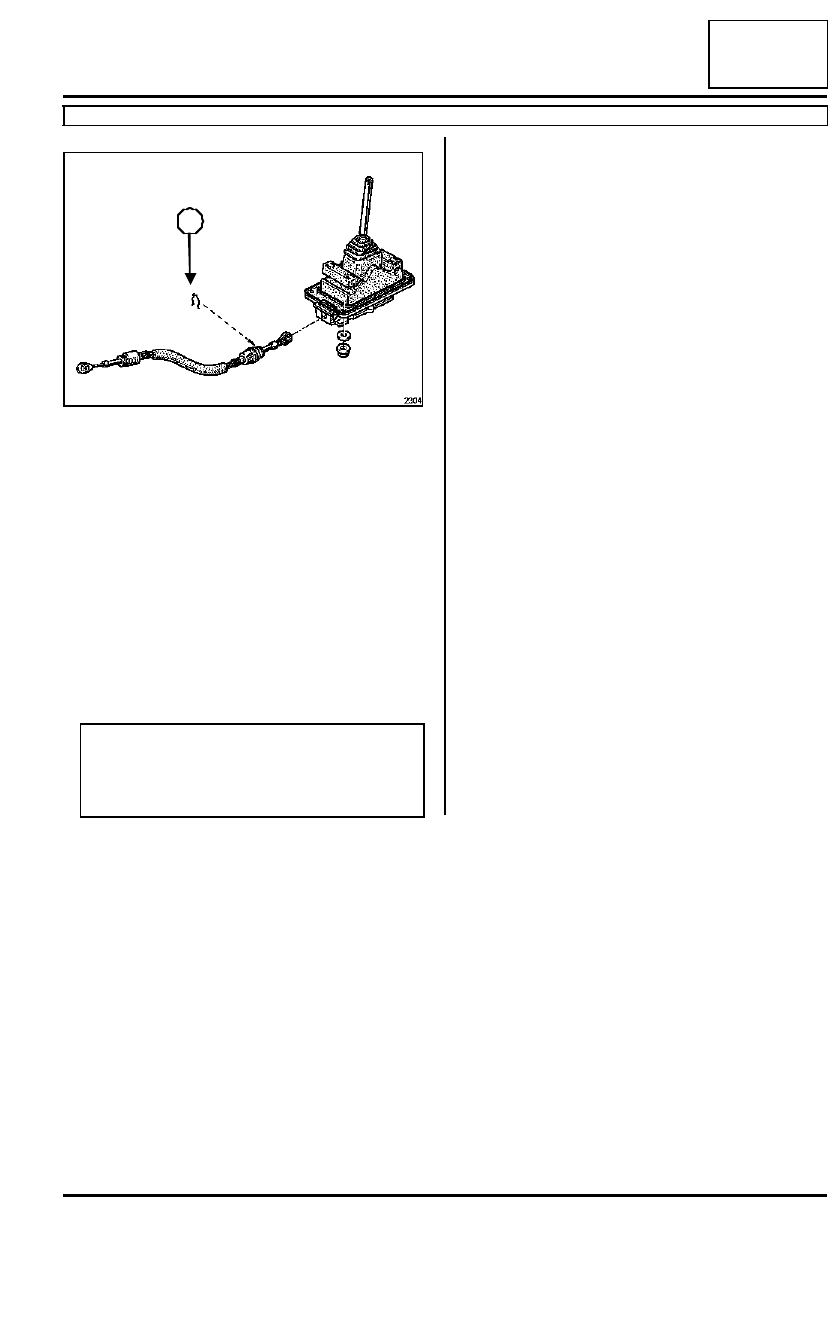

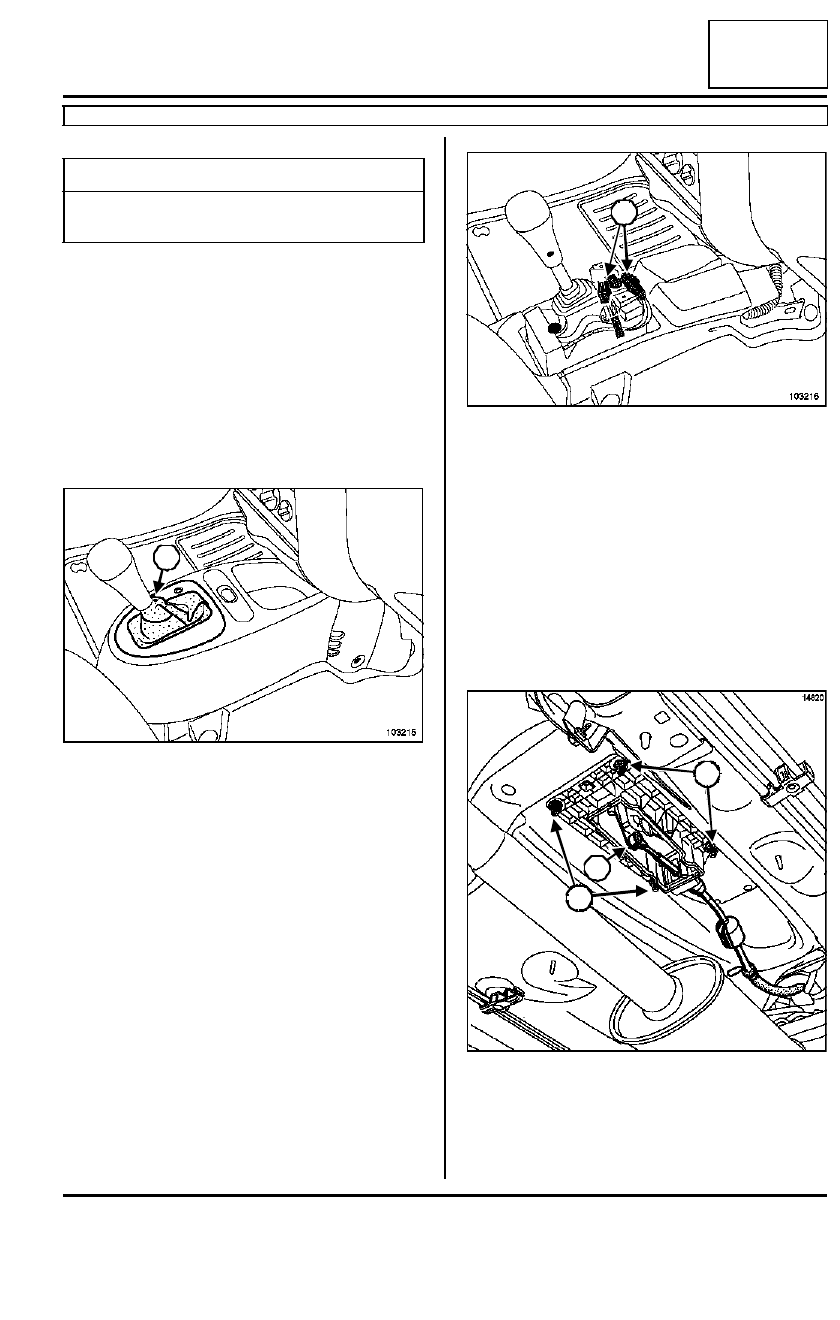

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de velocidades automático: Extracción - Reposición

DP0

37A

Poner imperativamente la palanca de mando de selec-
ción de velocidades en la posición "N".

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Extraer las tapas del motor.

Desconectar la batería empezando por el borne ne-
gativo.

Desgrapar la presión (1) del fuelle.

Extraer el embellecedor de consola, haciendo pa-
lanca con un destornillador y teniendo la precaución
de no marcar los plásticos.

Extraer el conector:

- del embellecedor de consola,

- de antipatinado.

Extraer la consola central.

Desconectar el conector del interruptor del bloqueo
centralizado.

Extraer la espuma de la palanca de mando.

Desconectar los conectores (2).

Extraer:

- la abrazadera de la bajada del escape,

- el escape (consultar 19B, Escape),

- las pantallas térmicas,

- la placa bajo el cajetín de selección,

- el tornillo de fijación de la sujeción del cable de se-

lección.

Extraer las cuatro tuercas (3) de fijación del cajetín
en la consola.

Bajar el cajetín de mando.

Soltar la rótula (4) del cable de mando de selección.

Pares de apriete

m

tuercas del módulo de
mando

30 N.m

103215

1

103216

14820

2

3

3

4

37A

-

37

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de velocidades automático: Extracción - Reposición

DP0

37A

Retirar la grapa (5) de sujeción del cable en el ca-
jetín.

Sustituir el cajetín defectuoso.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par las tuercas del módulo de mando
(30 N.m).

Verificar el correcto funcionamiento del sistema y el
paso de las velocidades.

Conectar la batería comenzando por el borne positi-
vo.

2304

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería, Batería: Extracción - Reposi-
ción).

5

37A

-

38

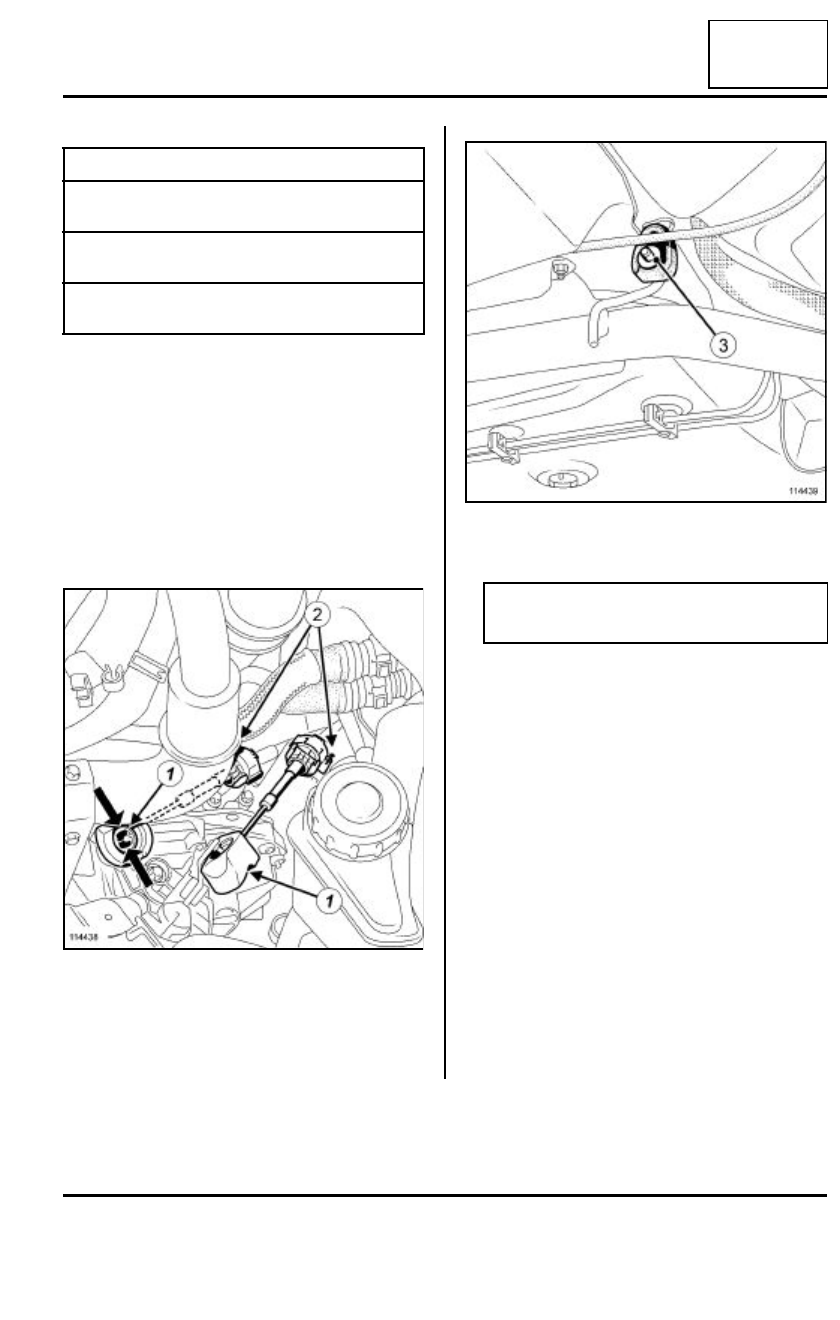

MANDOS DE ELEMENTOS MECÁNICOS

Cajetín de mando de las velocidades: Extracción - Reposición

37A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar MR 380, 02A, Medio de levantamiento,
Elevador con toma bajo casco).

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el calculador de inyección (consultar 13B,
Inyección diésel, calculador de inyección diesel
o 17B, Inyección gasolina, calculador de inyec-
ción gasolina).

Desgrapar:

- los cables de mandos de velocidades de la caja de

velocidades presionando en las dos lengüetas (1),

- los frenos de fundas de los cables de mando de la

caja tirando del cerrojo (2).

Sacar la patilla de fijación de la línea de escape del
silentbloc.

Pares de apriete

m

tornillos de fijación del
módulo de mando

21 N.m

fijaciones de la bajada
del escape

21 N.m

tuercas de la abraza-
dera del escape

21 N.m

114438

114439

Nota:

Recuperar la arandela (3) para la reposición.
