37A

-

31

MANDOS DE ELEMENTOS MECÁNICOS

Circuito del embrague: Purga

37A

II - PURGA ENTRE EL ORIFICIO DE PURGA Y EL
TOPE HIDRÁULICO

Empalmar una jeringa llena de líquido homologado

con un volumen útil de 60 cm

3

 al extremo del tubo

transparente.

Abrir el orificio de purga tirando de la canalización
de mando un diente.

Inyectar lenta y totalmente el líquido contenido en la
jeringa en el circuito.

Repetir esta operación 3 veces.

Cerrar el orificio de purga.

Desembragar y embragar rápidamente una decena
de veces.

Verificar el correcto funcionamiento del sistema de
embrague.

Repetir la operación si es necesario.

Completar el nivel de líquido para alcanzar la marca
de máximo del depósito.

Colocar:

- el tapón de purga,

- el conducto de admisión de aire.

ATENCIÓN

Al bloquear la canalización de mando del embra-
gue, se debe escuchar un clic de seguridad.

37A

-

32

MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades: Extracción - Reposición

37A

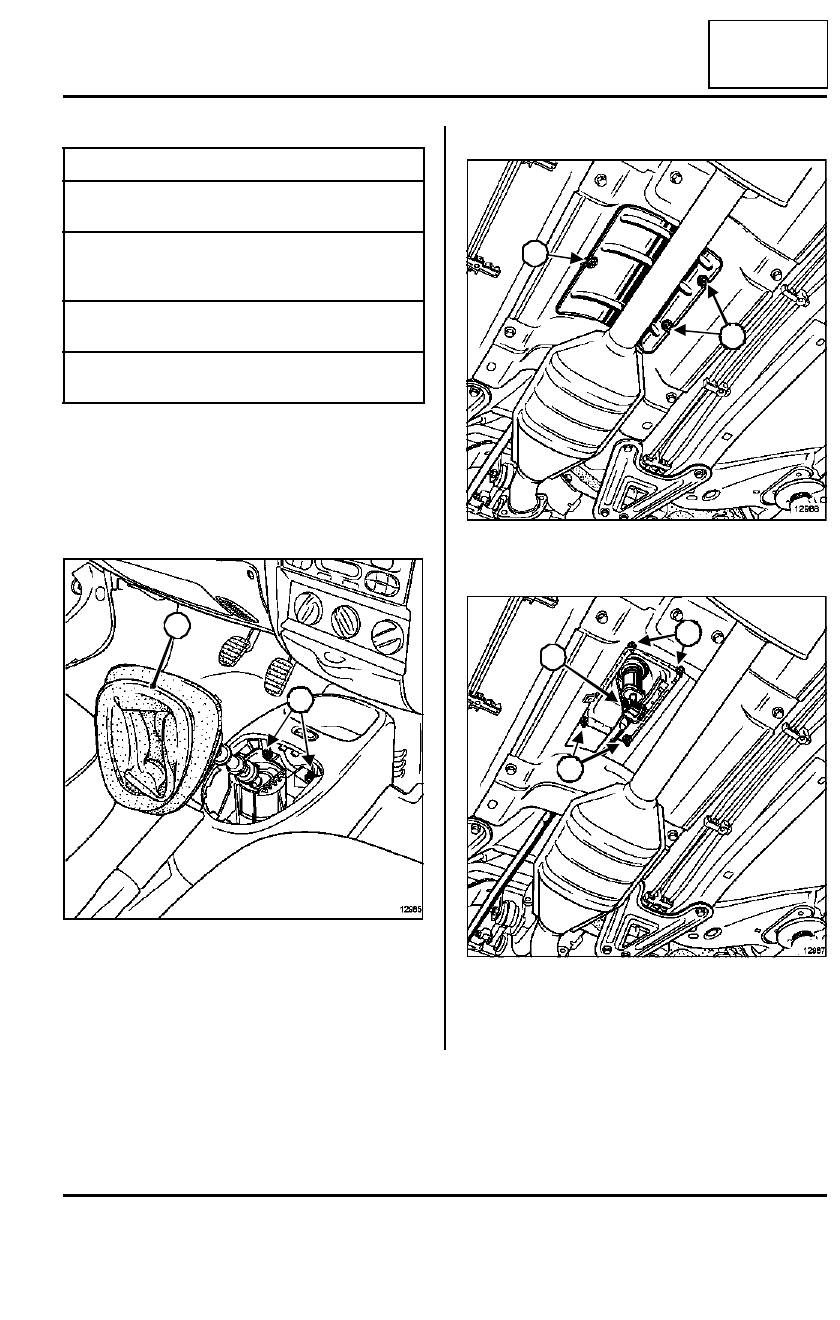

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

I - EN EL HABITÁCULO

Extraer el fuelle (1) de la consola y quitar los tornillos
(2) de fijación.

II - DEBAJO DEL VEHÍCULO

Quitar los tornillos (3) de la pantalla térmica de la ta-
pa.

Extraer:

- la tuerca (4) de fijación biela palanca,

- las tuercas (5) de fijación del módulo de mando.

Pares de apriete

m

tuercas de fijación del
cajetín en la carrocería

15 N.m

tornillo de la abraza-
dera de fijación de la
biela en la pinza

20 N.m

tornillo de fijación de la
biela en la pinza

30 N.m

tuerca de fijación biela-
palanca

30 N.m

12985

2

1

12988

12987

3

3

4

5

5

37A

-

33

MANDOS DE ELEMENTOS MECÁNICOS

Mando externo de velocidades: Extracción - Reposición

37A

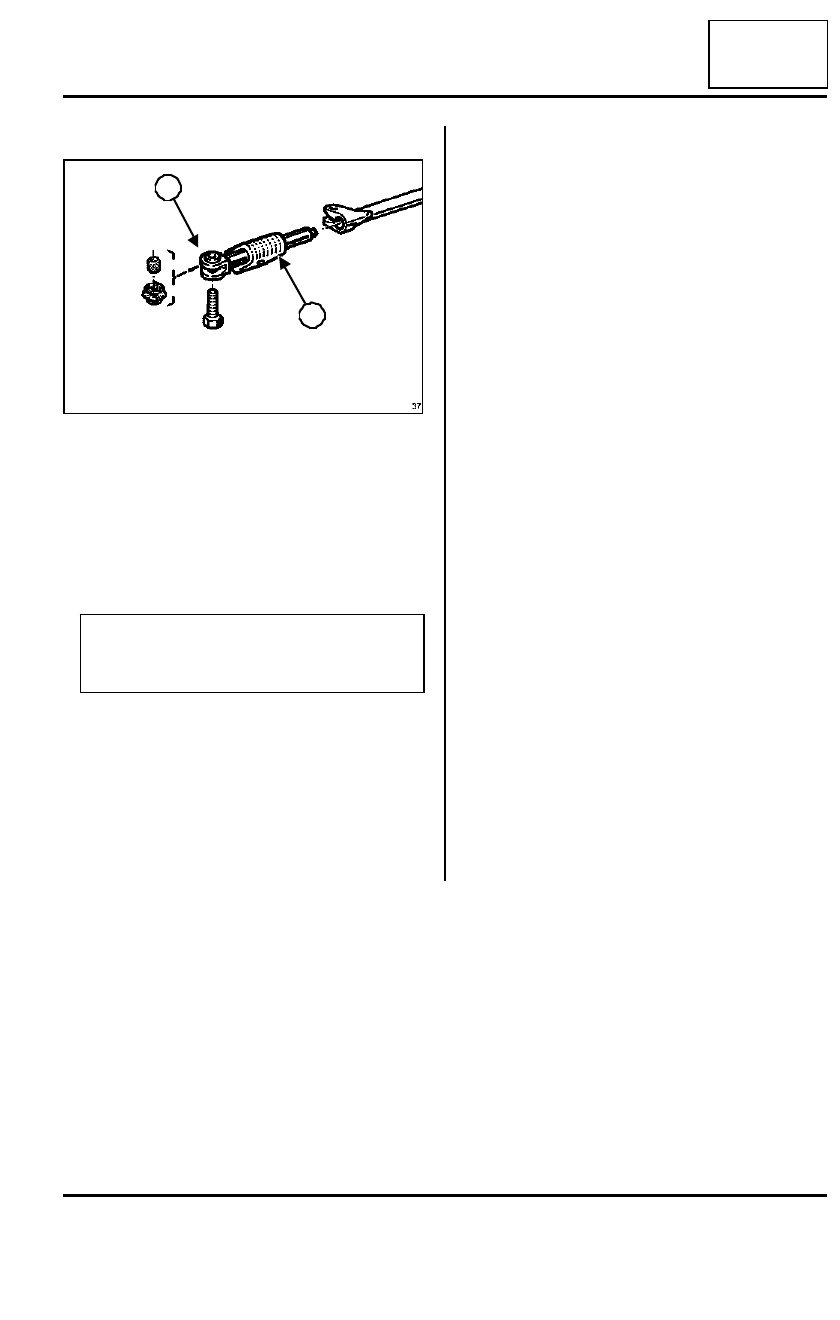

III - EXTRACCIÓN DE LA BIELA DE MANDO:

Tras haber extraído la tuerca (6) de unión biela/pa-
lanca, quitar el tornillo (7) de unión biela/selector.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Untar con grasa 33 MÉDIUM las articulaciones de la
palanca y el eje de la biela.

Apretar a los pares:

- las tuercas de fijación del cajetín en la carroce-

ría (15 N.m),

- el tornillo de la abrazadera de fijación de la bie-

la en la pinza (20 N.m),

- el tornillo de fijación de la biela en la pinza (30

N.m),

- la tuerca de fijación biela-palanca (30 N.m).

37

Nota:

Respetar el sentido de montaje de la pinza:
saliente lado caja.

6

7

37A

-

34

MANDOS DE ELEMENTOS MECÁNICOS

Mando de velocidades mecánico: Reglaje

37A

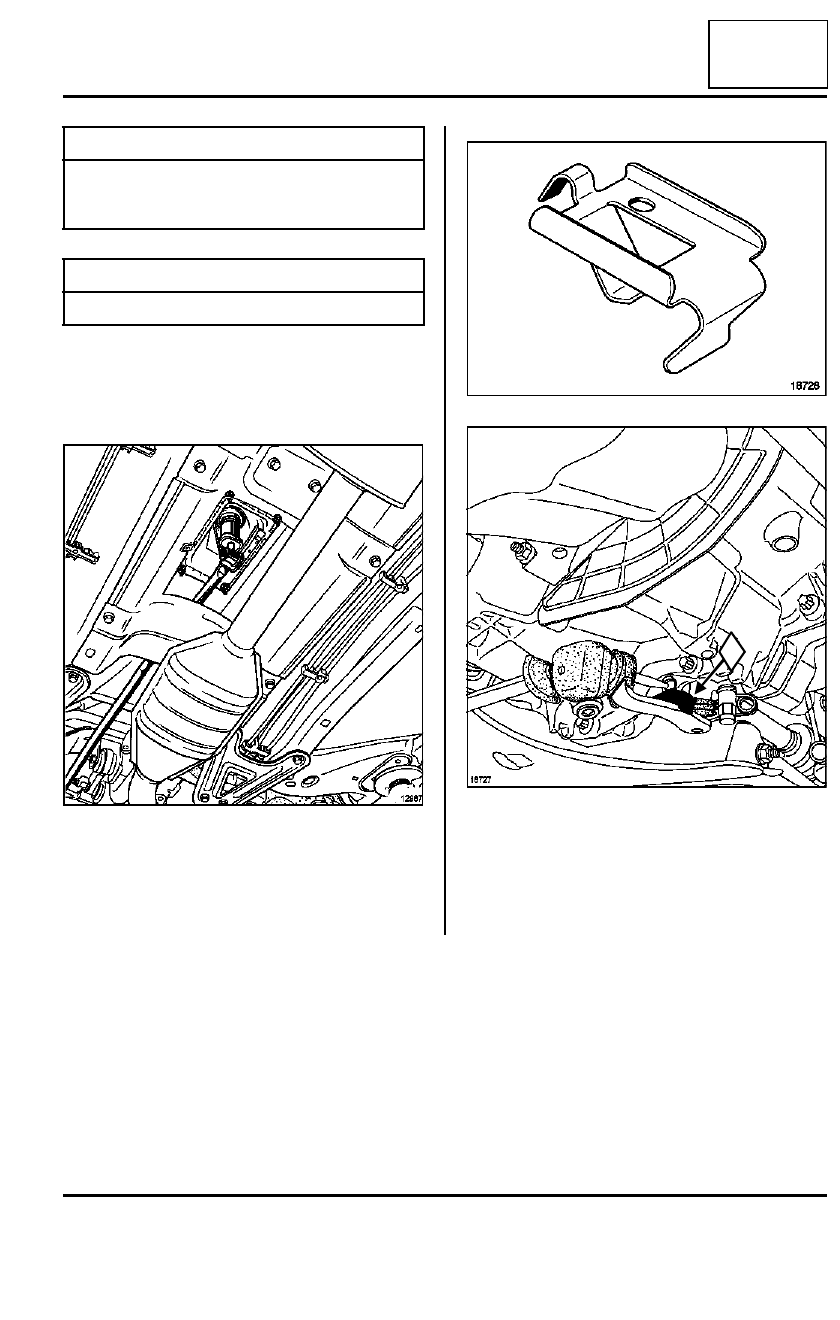

REGLAJE

Engranar la primera velocidad.

Extraer el protector bajo el motor.

Extraer la pantalla térmica para acceder a la palan-
ca de velocidades.

Aflojar el tornillo de varillaje.

Aplicar RHODORSEAL 5661 en el cojinete de la ró-
tula.

Colocar el útil (1) Bvi. 1133-01  entre la palanca de
mando y el cárter de la caja de velocidades, para re-
cuperar los juegos de funcionamiento.

Utillaje especializado indispensable

Bvi. 1133-01

Cala de bloqueo en 1ª
de la palanca de
entrada de la caja.

Pares de apriete

m

tornillo de varillaje

30 N.m

12987

18728

18727

1
