MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

37A

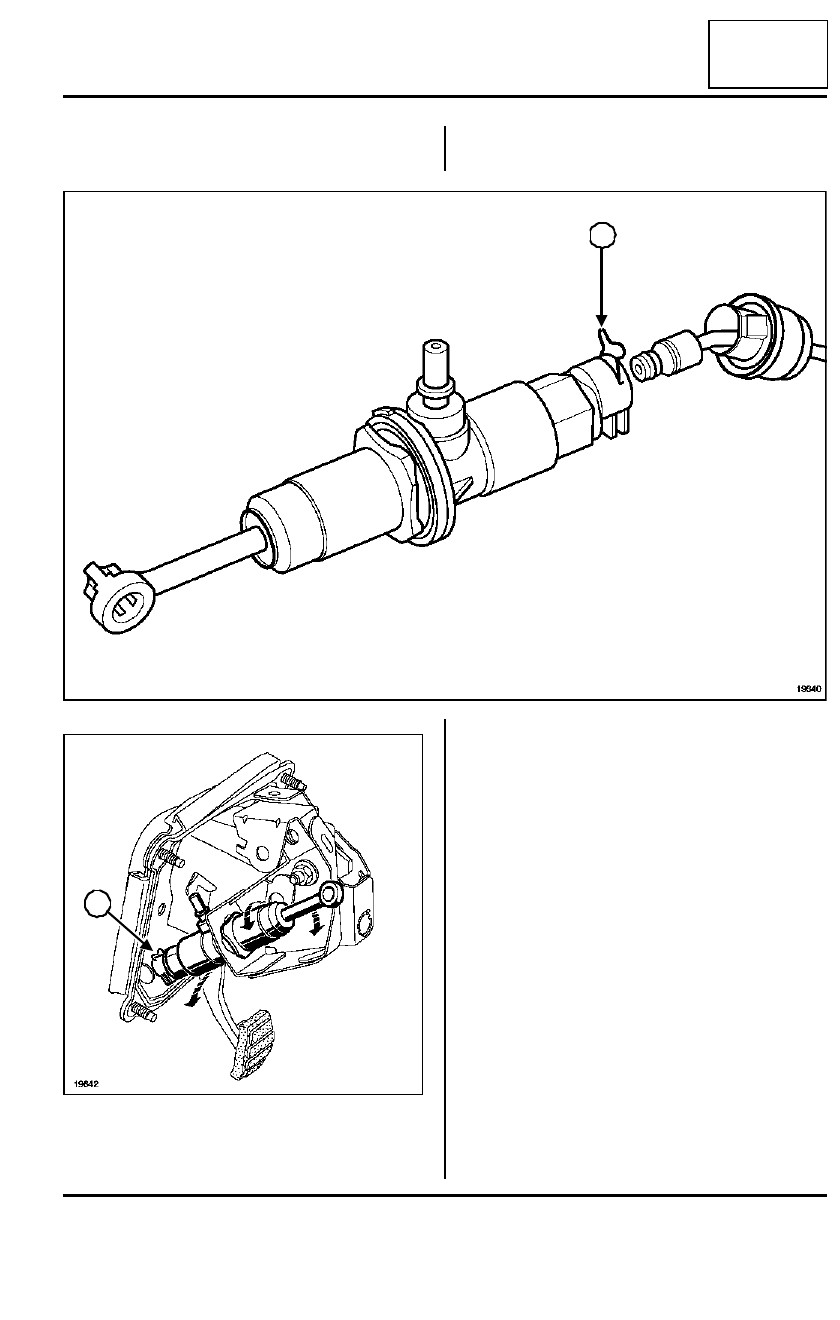

EXTRACCIÓN (VERSIÓN 4X4)

Vaciar el depósito de líquido de freno.

Extraer la grapa de sujeción (1) del tubo de unión
emisor - receptor en el emisor.

Colocar un paño:

- debajo del emisor, y desacoplar el tubo en el emi-

sor por el compartimiento del motor y colocar unos
tapones en cada orificio,

- debajo del orificio de alimentación del emisor, y de-

sacoplar el tubo del depósito del líquido de freno y
colocar los tapones.

Desacoplar la rótula del elemento del pedal de em-
brague.

Extraer el emisor de su soporte girándolo un cuarto
de vuelta hacia la izquierda (fijación de tipo bayone-
ta), hacerlo descender a lo largo del salpicadero.

REPOSICIÓN (VERSIÓN 4X4)

Verificar el estado de las juntas.

Proceder en el orden inverso de la extracción.

Añadir líquido de frenos al depósito.

19640

1

19642

1

37A

-

24

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

37A

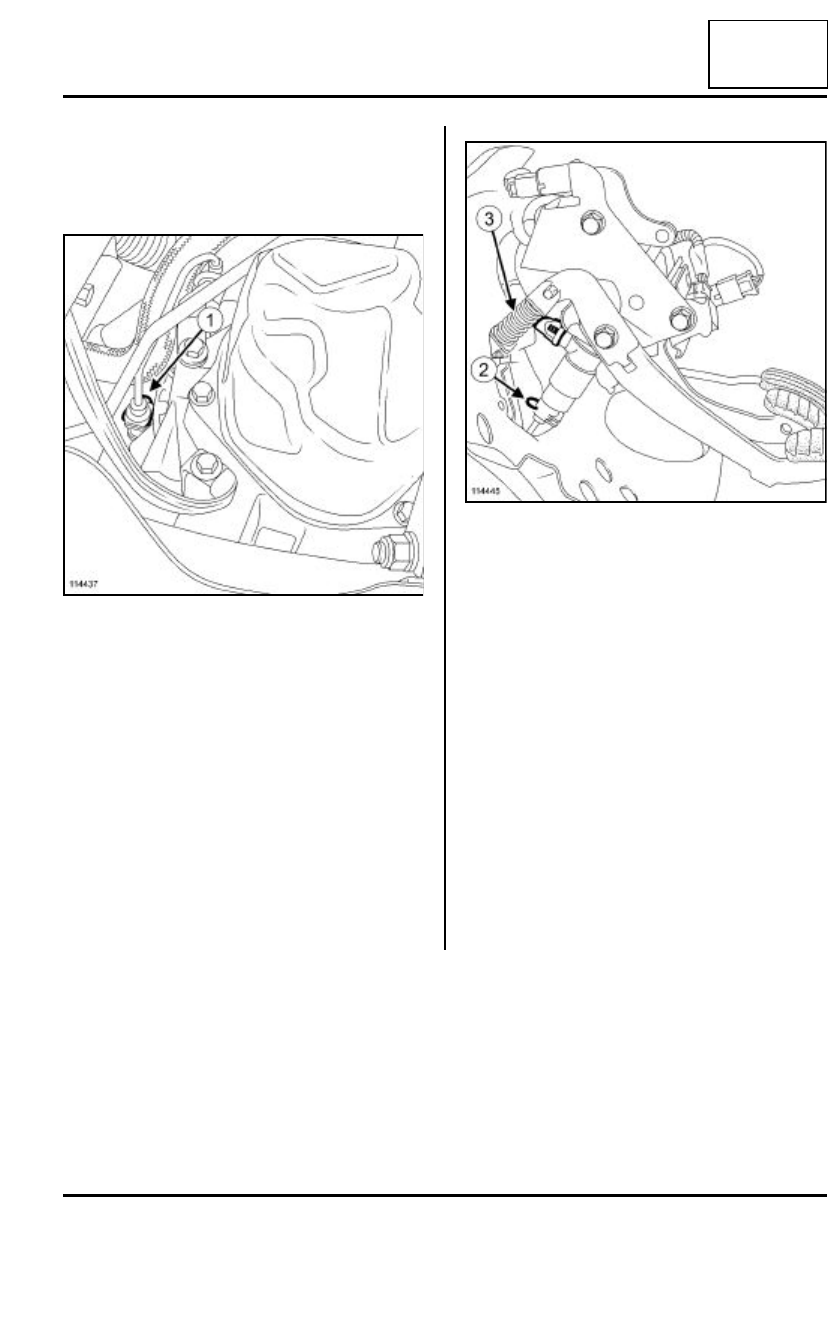

Purgar el circuito hidráulico:

- conectar en el orificio (2) un tubo unido a un bocal

lleno de líquido de frenos,

- levantar la grapa (3),

- tirar del tubo hasta el primer diente, instalar el apa-

rato de purga,

- accionar el aparato de purga,

- esperar hasta la evacuación total del aire del circui-

to hidráulico,

- volver a encajar el tubo sobre el receptor de em-

brague.

Efectuar la puesta a nivel del depósito de líquido de
freno.

Verificar el correcto funcionamiento del sistema de
embrague.

17707

19641

3

2

3

2

37A

-

25

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

37A

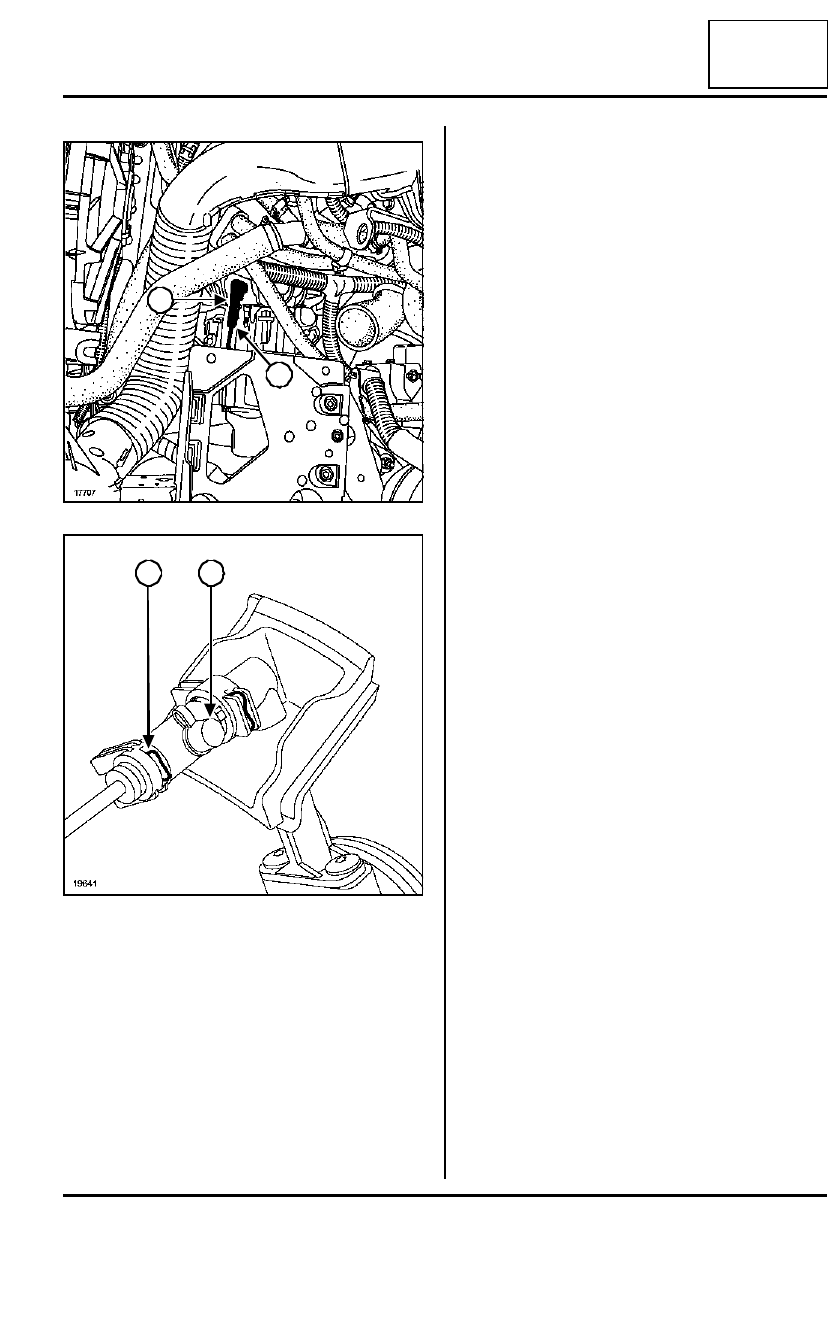

EXTRACCIÓN

Desconectar el conducto de admisión de aire .

Soltar la canalización de mando del embrague en la
caja de velocidades.

Presionar en la grapa (1) y sacar un tramo de la ca-
nalización del mando del embrague.

Empalmar un tubo transparente al orificio de purga
unido a un bocal vacío colocado por debajo del orifi-
cio de purga.

Accionar el pedal del embrague con la mano (para
vaciar el emisor y la canalización del embrague).

Apartar la electroválvula de mando del turbocom-
presor.

Quitar las tuercas de fijación del vaso de expansión.

Apartar el vaso de expansión.

Desacoplar el tubo de alimentación del cilindro emi-
sor del embrague a la altura del depósito de líquido
de freno.

Colocar unos tapones en cada orificio.

Extraer:

- la grapa de sujeción (2) del tubo de unión emisor -

receptor en el emisor,

- el compensador (3) pisando el pedal del embra-

gue.

Colocar un paño debajo del emisor del embrague.

Soltar la canalización de mando del embrague en el
compartimiento del motor.

Tirar de la canalización de mando del embrague en
el compartimiento del motor, para extraerlo del ci-
lindro emisor.

Colocar unos tapones en cada orificio.

114437

114445

37A

-

26

MANDOS DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague: Extracción - Reposición

37A

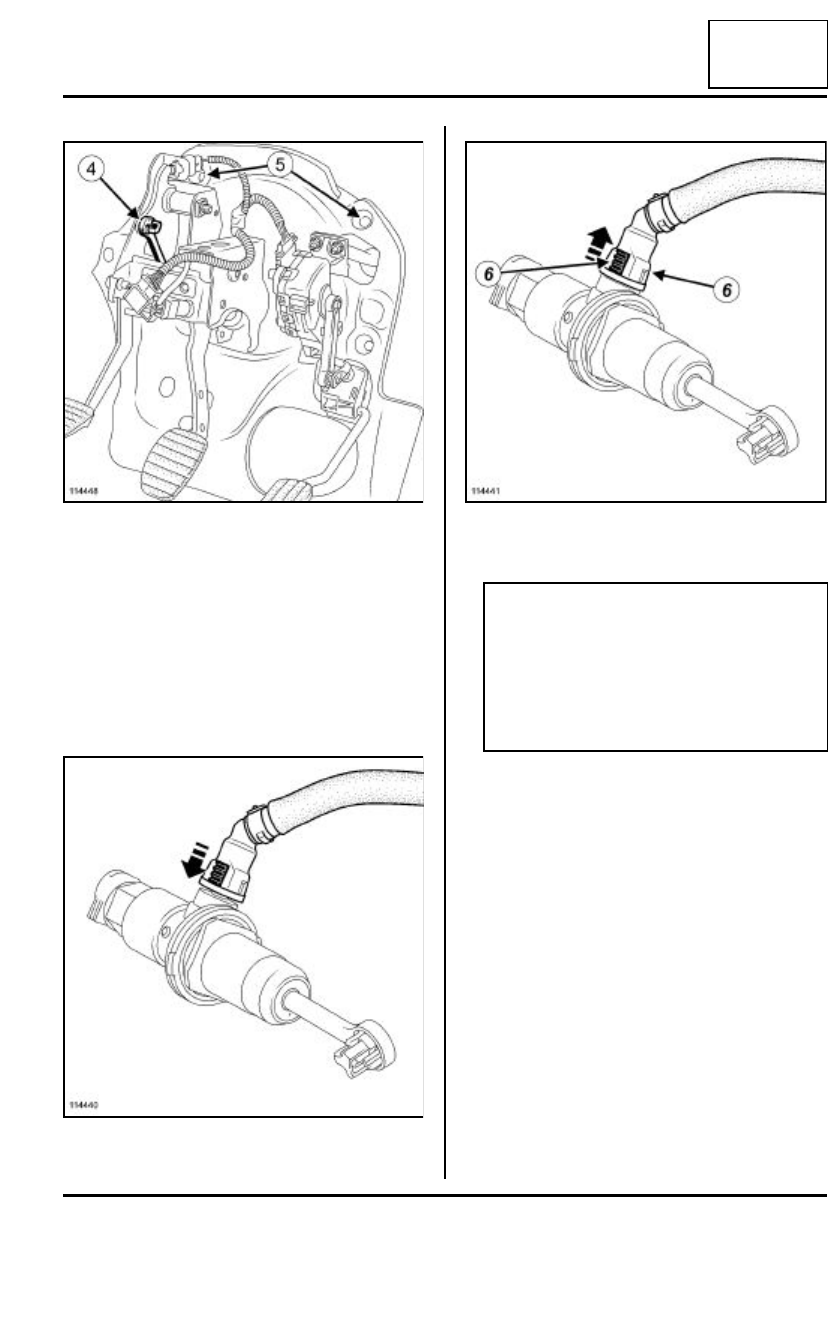

Desacoplar la rótula del emisor (4) del pedal de em-
brague.

Quitar las tuercas de fijación (5) del conjunto peda-
lier.

Extraer el emisor con su tubo de alimentación girán-
dolo un cuarto de vuelta en el sentido contrario a las
agujas del reloj (fijación de tipo bayoneta).

Desacoplar el tubo del depósito de líquido de freno
como sigue:

Poner en contacto el tubo del depósito de líquido so-
bre el cilindro emisor.

Presionar con fuerza en las dos lengüetas (6), y ex-
traer el tubo del depósito de líquido hacia arriba.

114448

114440

114441

Nota:

Bajar suficientemente el tubo para ponerlo en
contacto con el cilindro emisor.

Presionar con fuerza en las lengüetas mientras
el tubo sigue en contacto y montar el tubo pre-
sionando siempre en las lengüetas.

Este método se puede realizar sin útiles.
