37A

-

15

MANDOS DE ELEMENTOS MECÁNICOS

Pedal de embrague: Extracción - Reposición

37A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Pares de apriete

m

tornillo de fijación del
tensor lado pinza de
pedalier

21 N.m

tornillo de fijación del
tensor en los pedales

21 N.m

tuerca del eje del peda-
lier

21 N.m

Pares de apriete

m

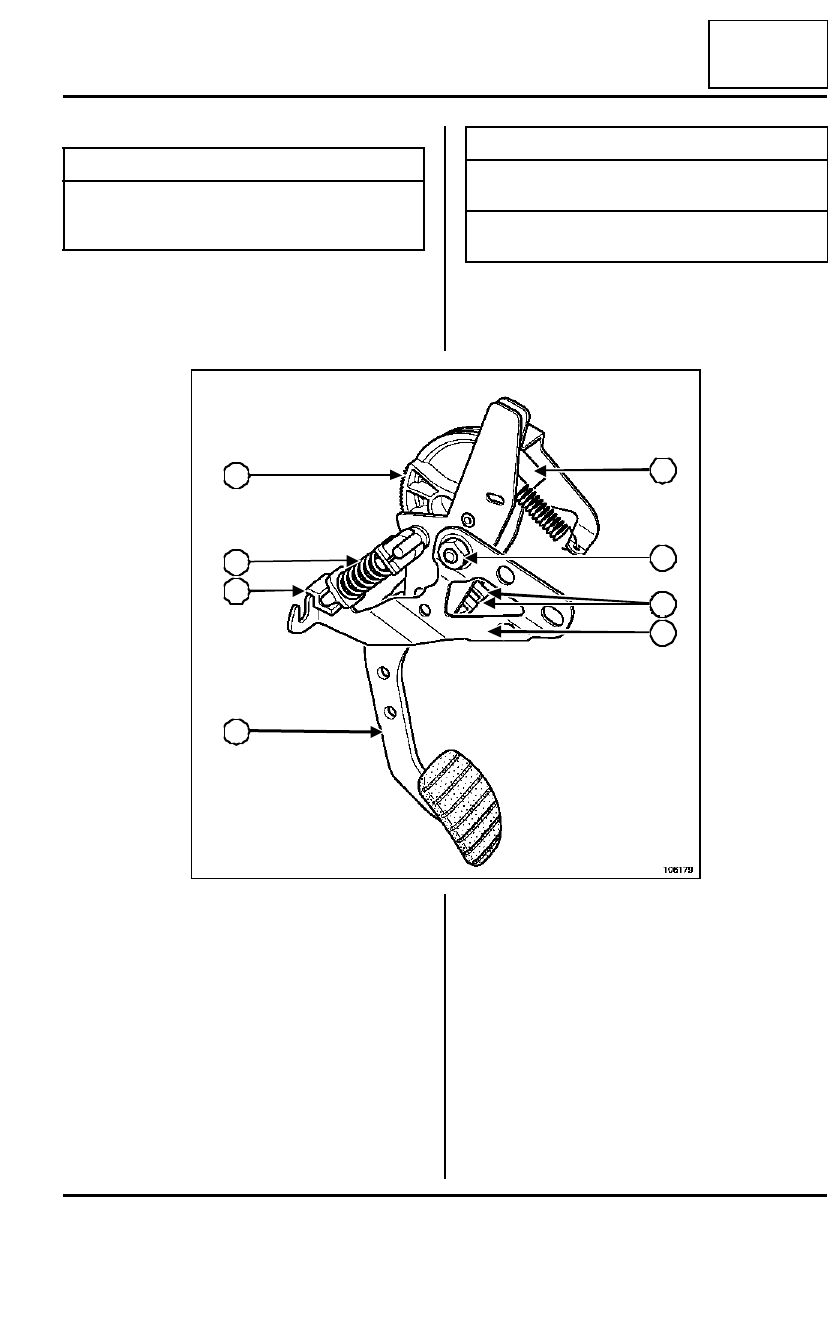

106179

5

4

3

2

1

6

7

8

(1)

Pedal del embrague

(2)

Tensor

(3)

Tuerca del eje del pedalier

(4)

Compensador (si el vehículo
está equipado)

(5)

Soporte inter ior del compensa-
dor (si el vehículo está equi-
pado)

(6)

Trinquetes de recuperación de
juego

(7)

Sector de recuperación de juego

(8)

Alojamiento del cable de mando
del embrague

37A

-

16

MANDOS DE ELEMENTOS MECÁNICOS

Pedal de embrague: Extracción - Reposición

37A

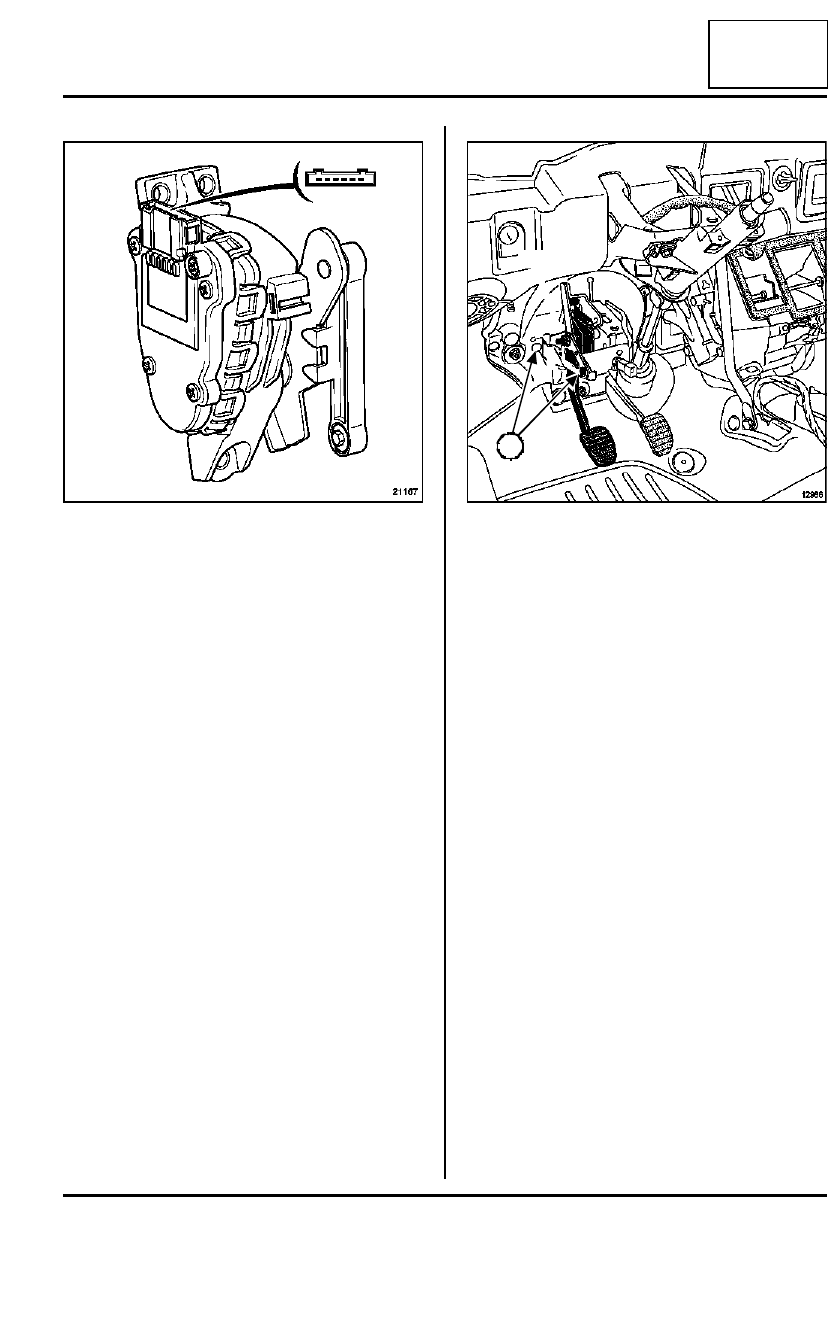

Extraer:

- las tuercas de fijación del potenciómetro del pedal

del acelerador (si el vehículo está equipado),

- el potenciómetro del pedal del acelerador (si el ve-

hículo está equipado).

Extraer:

- el compensador con su soporte (si el vehículo está

equipado),

- los dos tornillos (9) de fijación del tensor,

- la tuerca del eje del pedal del embrague,

- el eje del pedal del embrague,

- el pedal del embrague.

Sacar el cable del mando del embrague de su aloja-
miento en el pedal.

REPOSICIÓN

Colocar el extremo del cable en su alojamiento so-
bre el sector de recuperación de juego.

Colocar el pedal del embrague.

preapretar el eje del pedal de embrague.

Colocar el tensor.

Apretar por orden y a los pares:

- el  tornillo de fijación del tensor lado pinza de

pedalier (21 N.m),

- el tornillo de fijación del tensor en los pedales

(21 N.m).

Apretar al par la tuerca del eje del pedalier (21
N.m).

21167

12986

9

37A

-

17

MANDOS DE ELEMENTOS MECÁNICOS

Pedal de embrague: Extracción - Reposición

37A

106180

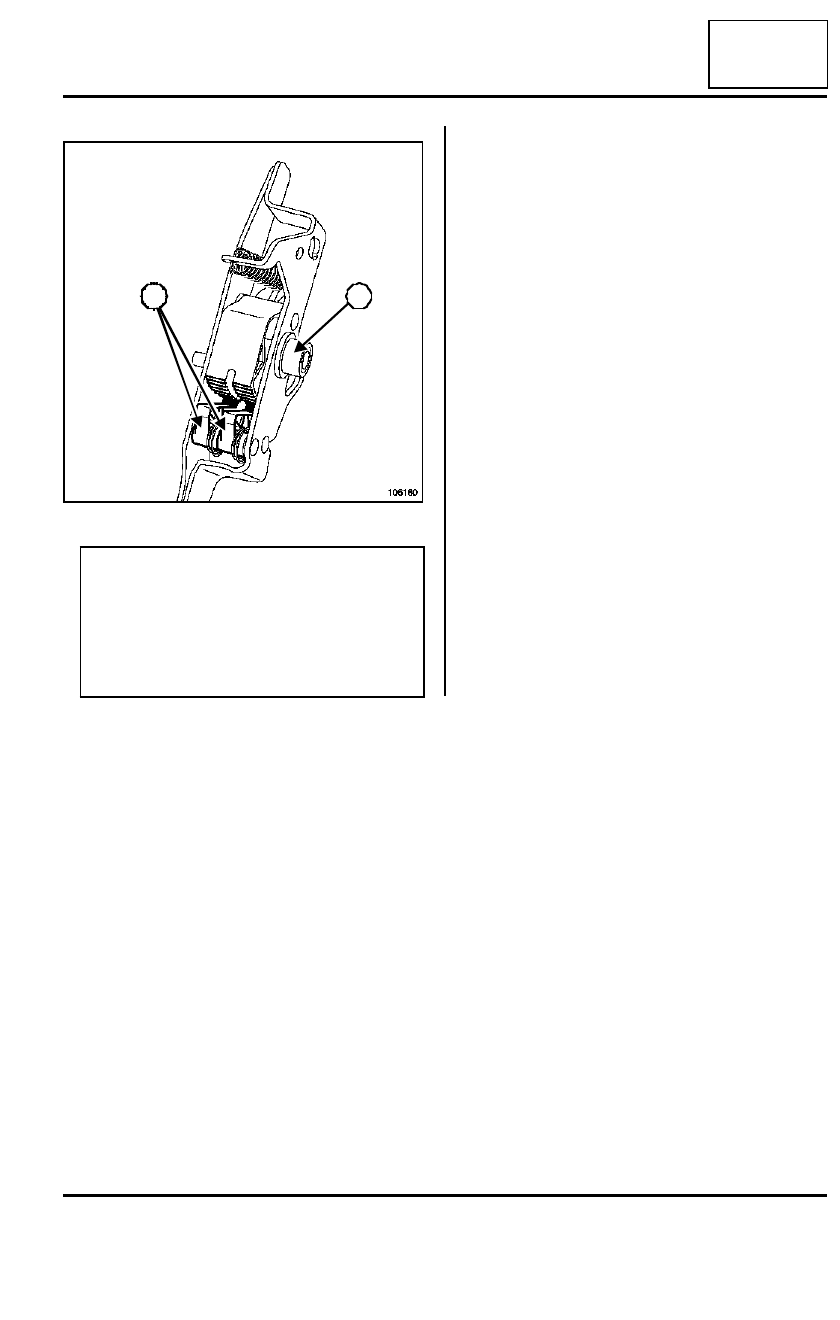

Nota:

Verificar:

- la posición correcta del separador (10) en la

reposición del pedal de embrague,

- la recuperación de la posición de reposo de los

trinquetes de recuperación de juego (11).

10

11

37A

-

18

MANDOS DE ELEMENTOS MECÁNICOS

Pedal de embrague: Extracción - Reposición

37A

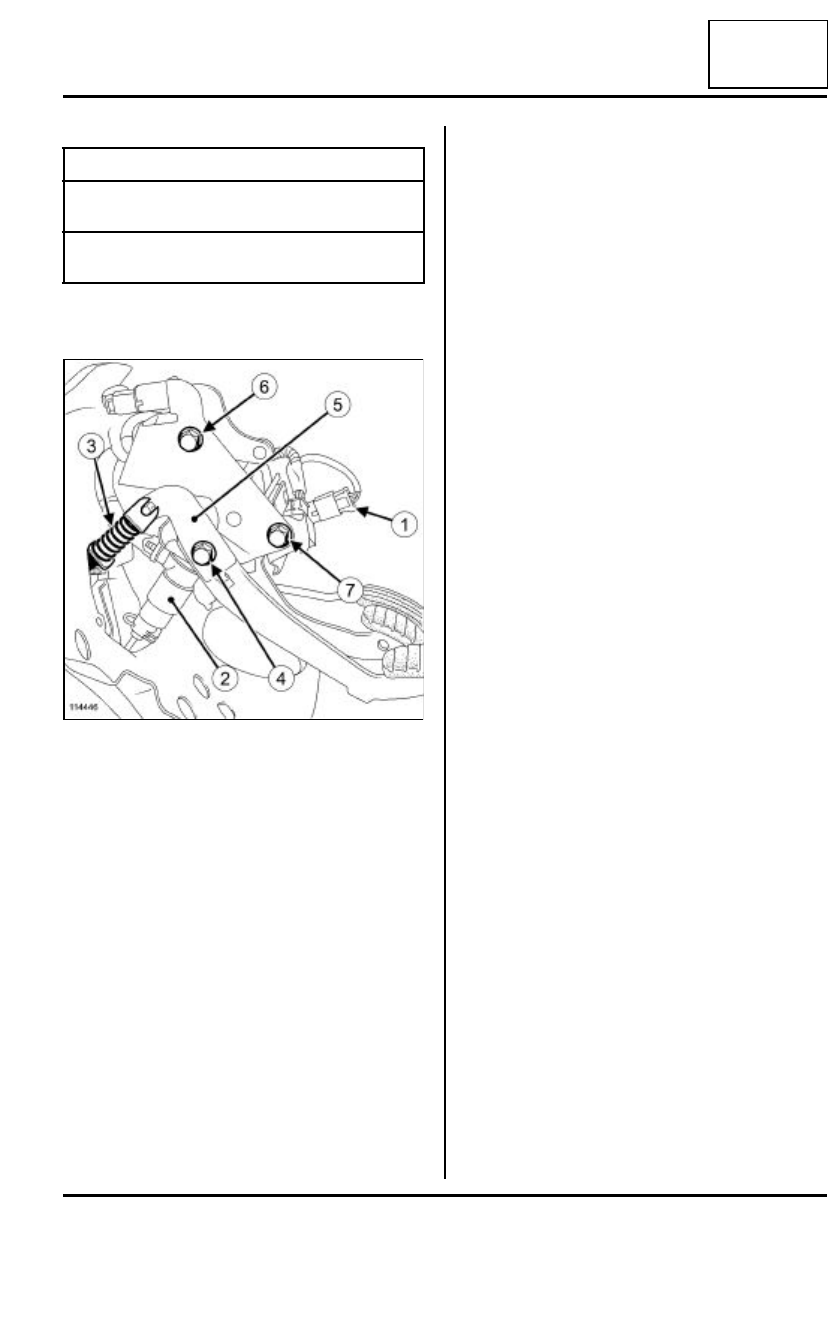

EXTRACCIÓN

Desconectar el conector (1) del contactor del em-
brague.

Extraer:

- el cilindro emisor (2) (consultar 37A, Mandos de

elementos mecánicos, Cilindro emisor: Extrac-
ción - reposición),

- el compensador (3) pisando el pedal del embra-

gue,

- el tornillo de fijación (4) del tensor,

- el tensor (5),

- el tornillo (6) del eje del pedal del embrague,

- el tornillo (7),

- el pedal del embrague.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el  tornillo del eje de pedal del embrague (21

N.m),

- el tornillo de fijación del tensor en los pedales

(21 N.m).

Efectuar una purga del circuito del embrague (con-
sultar  37A, Mandos de elementos mecánicos,
Circuito del embrague: Purga).

Reglar el contactor del embrague (consultar 37A,
Mandos de elementos mecánicos, Captador de
posición del pedal del embrague).

Pares de apriete

m

tornillo del eje de pedal
del embrague

21 N.m

tornillo de fijación del
tensor en los pedales

21 N.m
