37A

-

11

MANDOS DE ELEMENTOS MECÁNICOS

Palanca del freno de aparcamiento: Extracción - Reposición

F76 o K76

37A

REGLAJE

Un mal reglaje del freno de aparcamiento, cable de-
masiado tenso:

- impide el correcto funcionamiento del sistema de

recuperación automática del juego de segmentos,

- provoca una carrera larga en el pedal de freno.

No hay que tensar nunca los cables para solucionar
este defecto, el problema reaparece rápidamente.

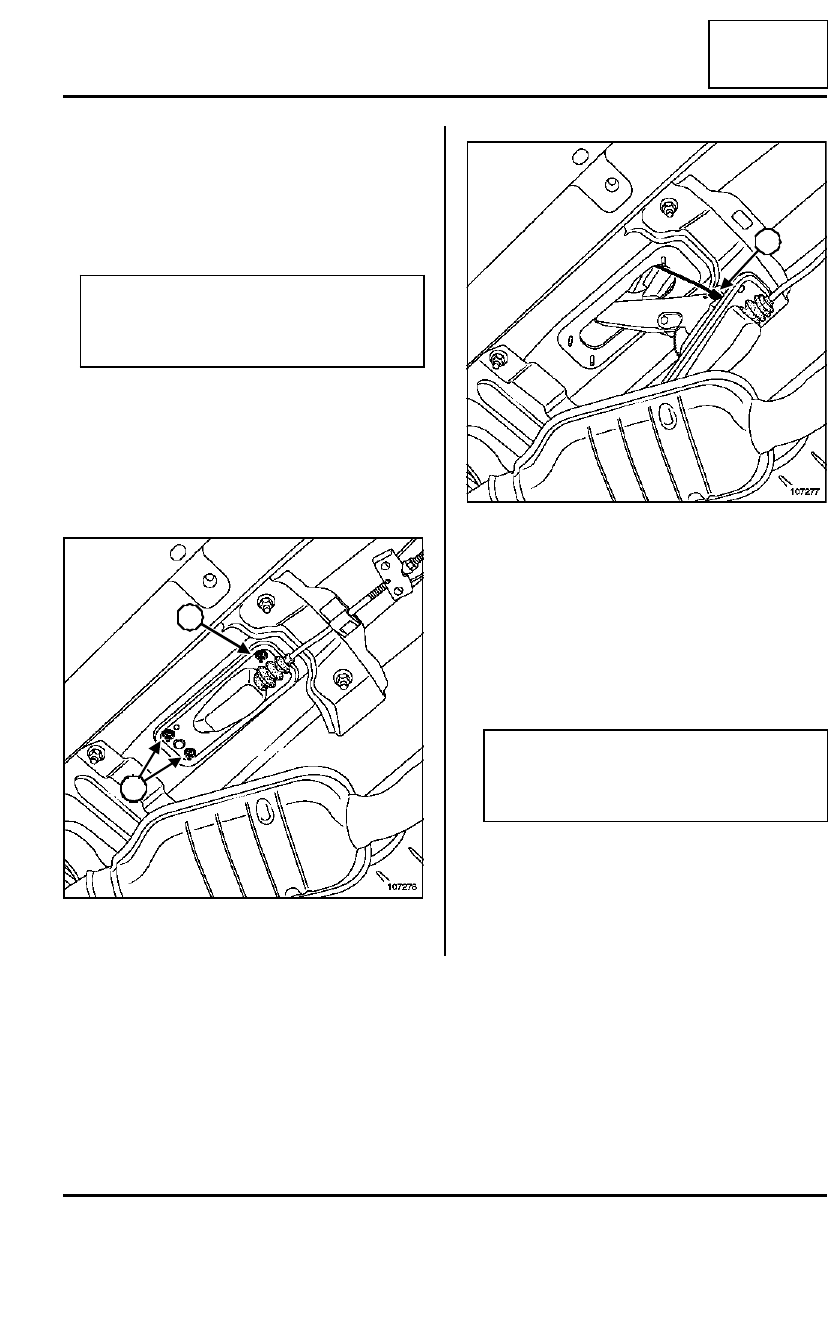

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco)

Extraer:

- las dos ruedas traseras,

- los dos tambores,

- las fijaciones de las pantallas térmicas,

- las pantallas térmicas.

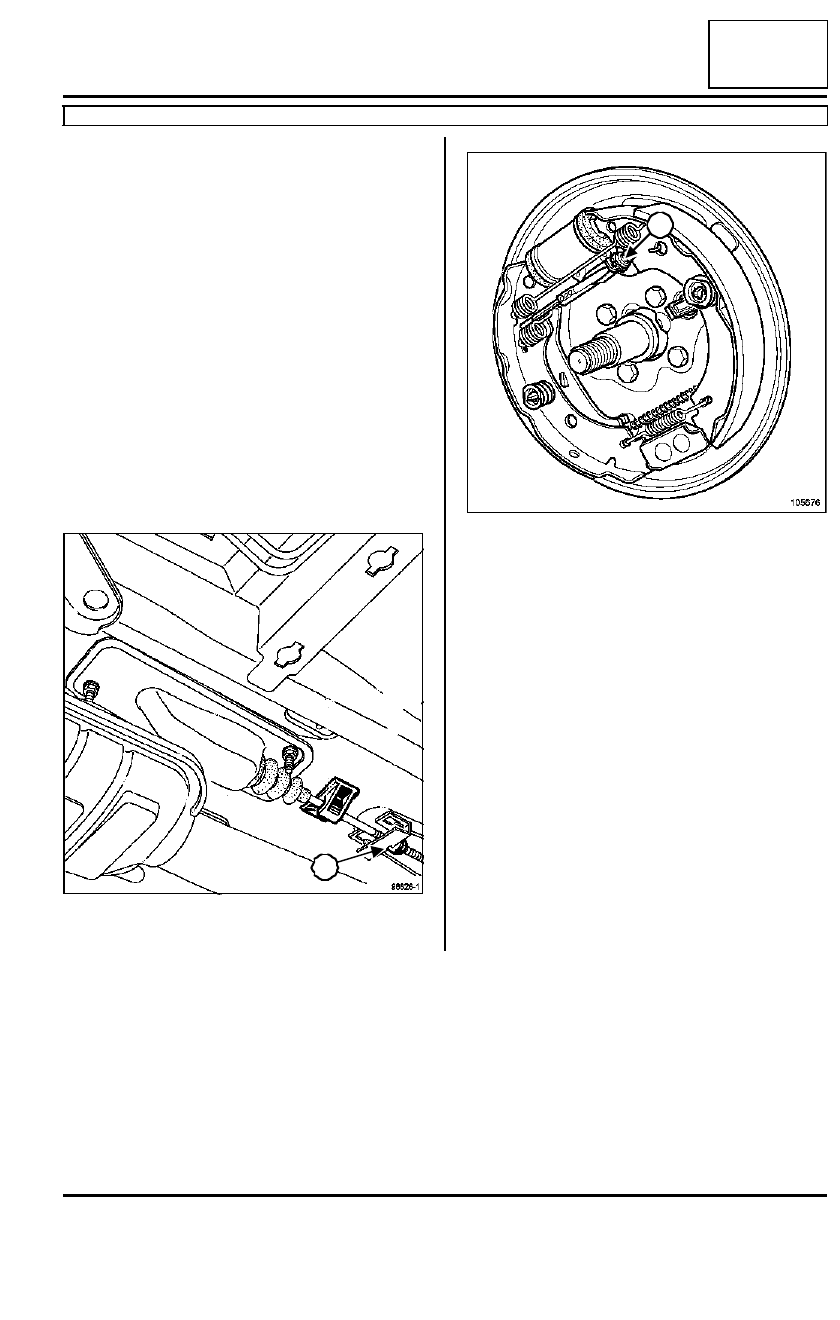

Aflojar la tuerca (4) para liberar totalmente la palan-
ca central.

Verificar el funcionamiento del sistema de recupera-
ción automática del juego actuando en rotación so-
bre el sector dentado (5) (asegurarse de que gira
bien en los dos sentidos), después destensarlo de 5
a 6 dientes.

Asegurarse:

- del correcto deslizamiento de los cables,

- del correcto apoyo de las palancas (6) del freno de

aparcamiento en las zapatas.

98826-1

4

105676

5

37A

-

12

MANDOS DE ELEMENTOS MECÁNICOS

Palanca del freno de aparcamiento: Extracción - Reposición

F76 o K76

37A

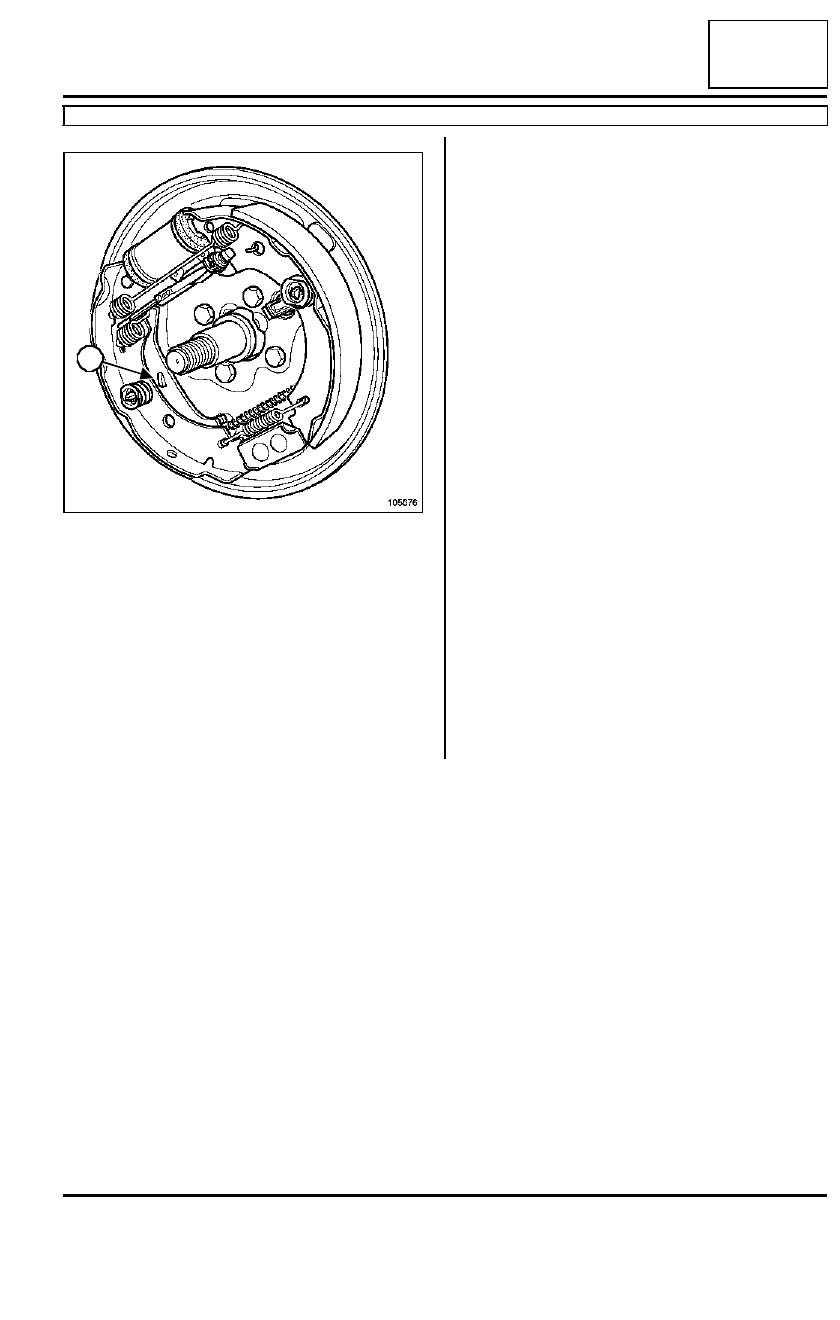

Tensar progresivamente los cables a la altura del re-
glaje central de tal forma que las palancas (6) se
despeguen entre el primer y el segundo diente del
recorrido de la palanca de mando y queden despe-
gadas en el segundo diente.

Bloquear la contra-tuerca.

Colocar los tambores.

Con el vehículo en el suelo, reglar las zapatas me-
diante una serie de aplicaciones firmes y progresi-
vas sobre el pedal de freno escuchando funcionar la
aproximación automática.

105676

6

37A

-

13

MANDOS DE ELEMENTOS MECÁNICOS

Palanca del freno de aparcamiento: Extracción - Reposición

37A

(VERSIÓN 4X4)

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco)

Extraer la transmisión longitudinal (consultar 29A,
Transmisiones, Transmisión longitudinal)

Aflojar la palanca de freno de aparcamiento

Marcar la posición del tensor del freno de aparca-
miento.

Destensar los cables del freno de aparcamiento.

Desgrapar los cables del tensor.

Extraer la pantalla térmica.

Quitar las tuercas (1) de fijación de la palanca de
freno de aparcamiento

Desconectar el cable (2) de señal de freno de apar-
camiento.

Extraer el freno de aparcamiento.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Llevar el tensor del cable de freno de aparcamiento
a su marca.

ATENCIÓN

Marcar la posición de las fijaciones del apoyo de
la transmisión longitudinal para posicionarla bien
en el montaje.

107278

1

1

107277

IMPORTANTE

Pisar varias veces el pedal de freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

2

37A

-

14

MANDOS DE ELEMENTOS MECÁNICOS

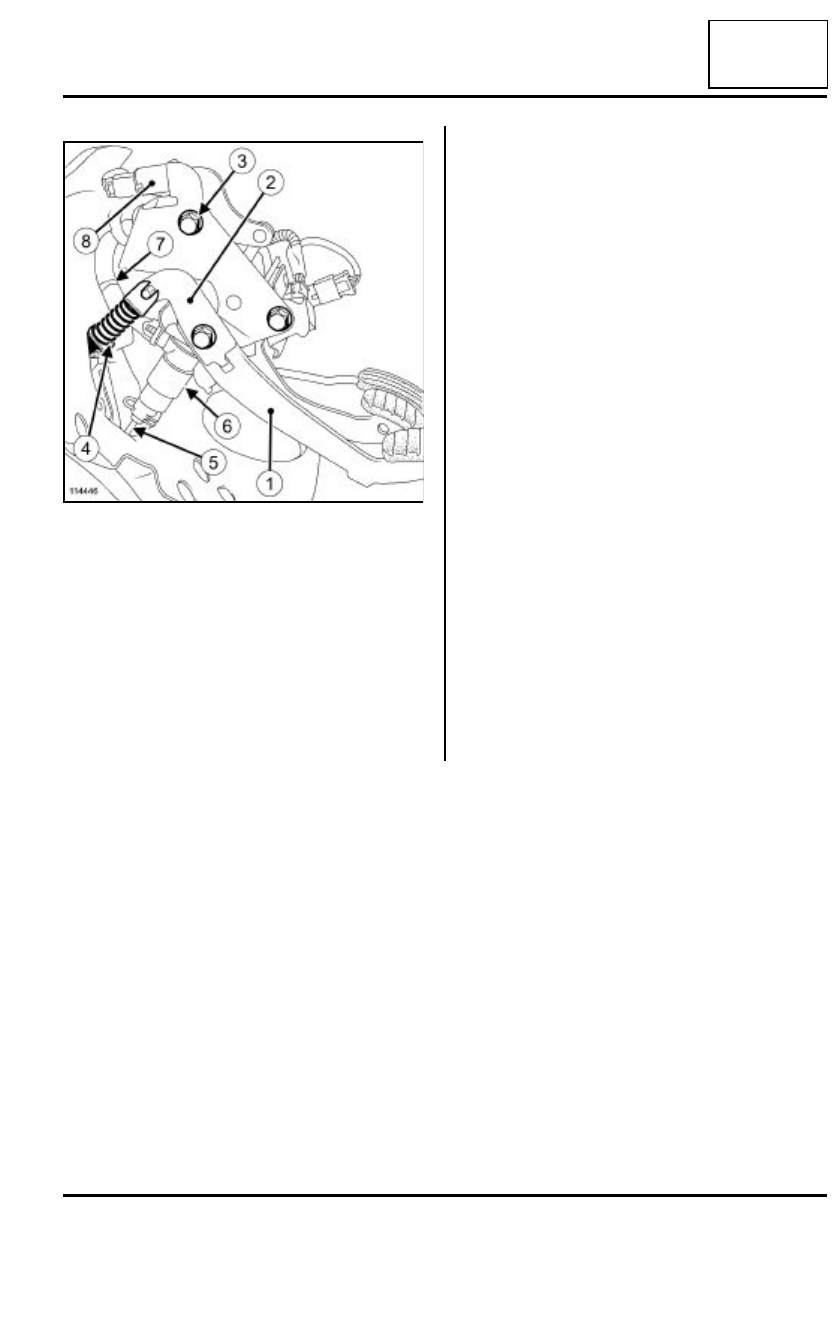

Mando del embrague: Lista y localización de los elementos

37A

114446

(1)

Pedal del embrague

(2)

Tensor

(3)

Tornillo del eje del pedalier

(4)

Compensador

(5)

Canalización de alimentación
del receptor

(6)

Cilindro emisor

(7)

Canalización alimentación emi-
sor

(8)

Contactor de embrague
