37A

-

19

MANDOS DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de embrague: Extracción - Reposición

37A

EXTRACCIÓN

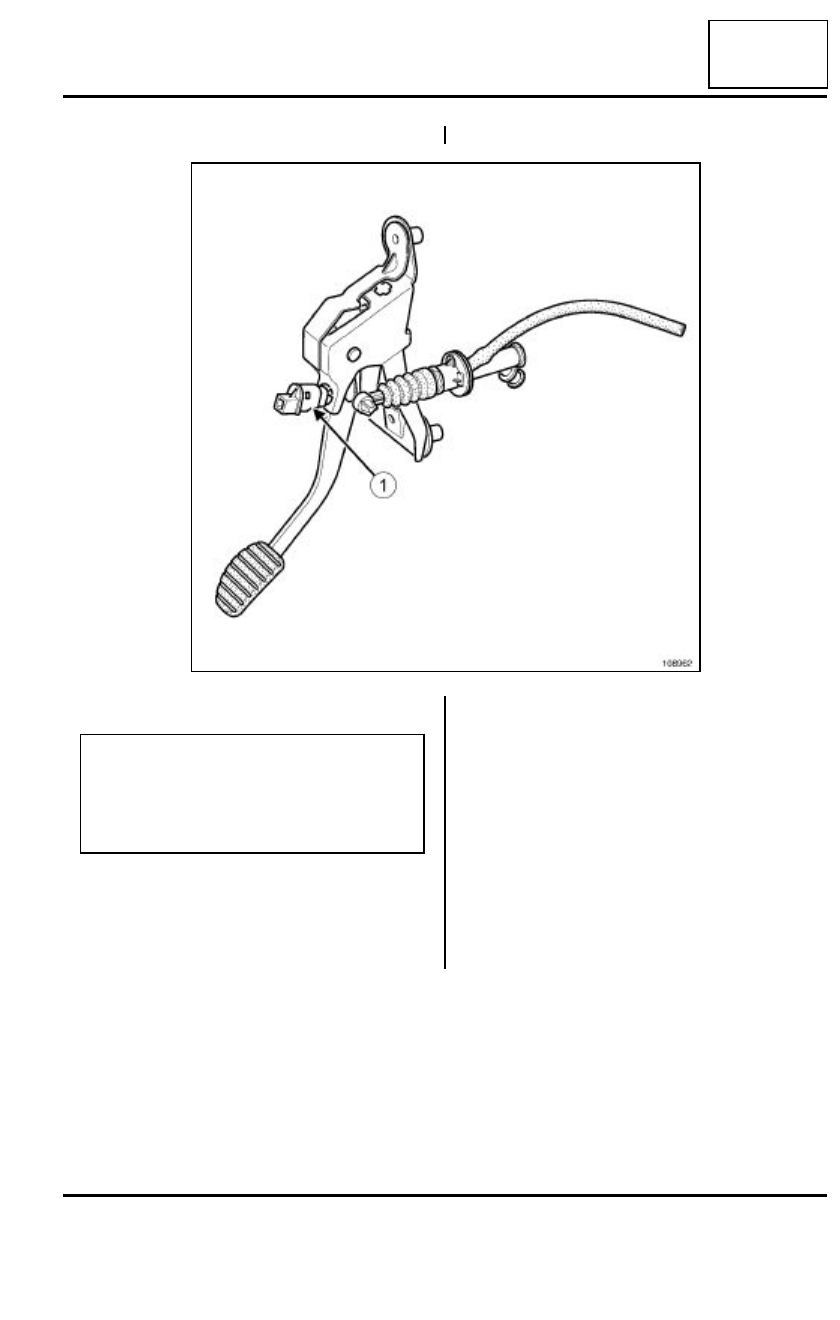

Desconectar el conector del contactor de embrague
(1).

Girar el contactor del embrague (1) un cuarto de
vuelta en el sentido contrario a las agujas del reloj.

Extraer el contactor del embrague.

108962

ATENCIÓN

Manipular el contactor del embrague (1) con pre-
caución.

Accionar el pistón (3), únicamente, para regular
la cota (X).

37A

-

20

MANDOS DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de embrague: Extracción - Reposición

37A

REPOSICIÓN

AL REALIZAR UNA EXTRACCIÓN-REPOSICIÓN O
UNA SUSTITUCIÓN DE UN CONTACTOR DE
EMBRAGUE

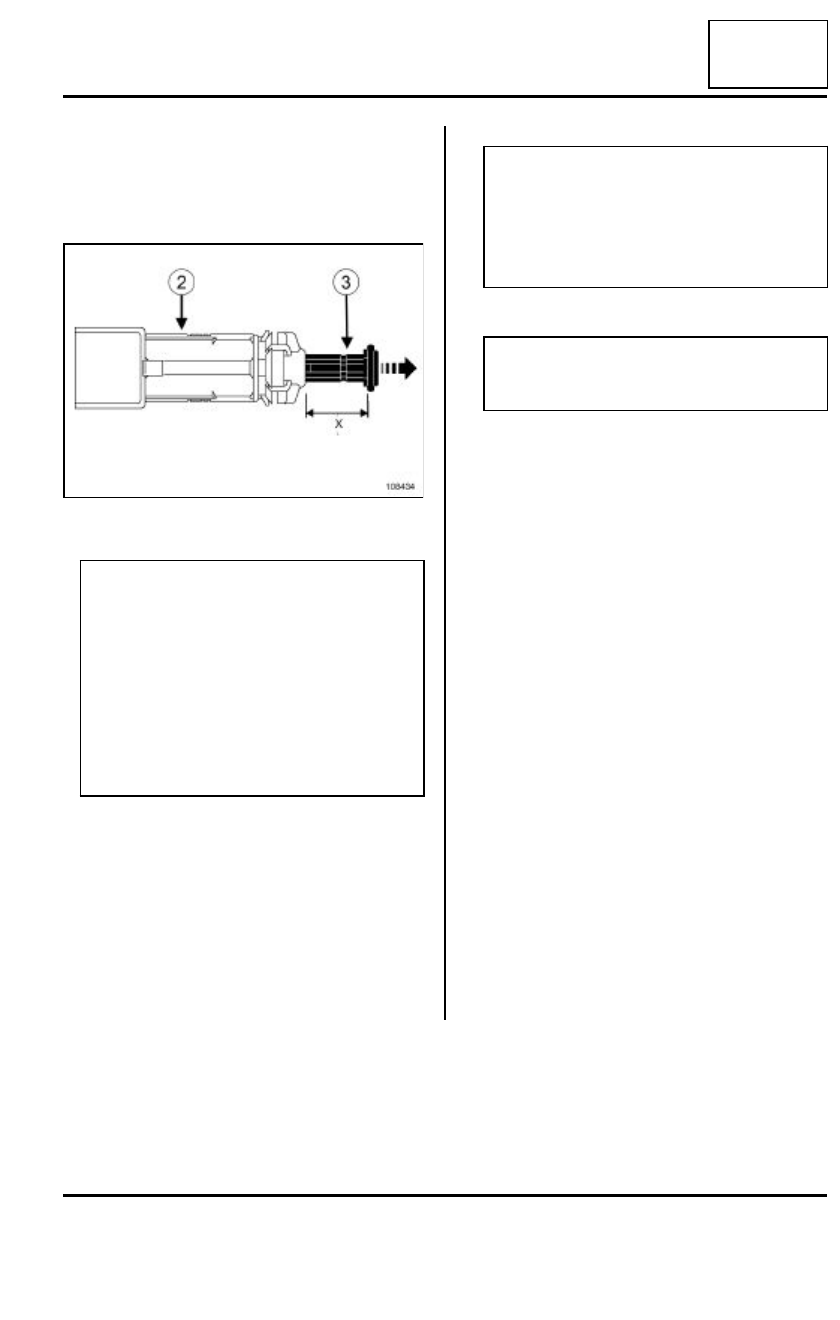

medir la cota (X) del pistón (3). Si la cota (X) es infe-
rior a 17 mm, tirar con precaución del extremo del
pistón para regular la cota (X) entre 17 mm mínimo
y 18 mm máximo.

Pisar el pedal del embrague con la mano.

Posicionar el contactor del embrague en los peda-
les.

Bloquear el contactor del embrague un cuarto de
vuelta en el sentido de las agujas del reloj.

Acompañar el retorno del pedal de embrague.

Conectar el conector.

108434

ATENCIÓN

Manipular el contactor del embrague (2) con pre-
caución.

Accionar el pistón (3), únicamente, para regular
la cota (X).

Sustituir imperativamente el contactor del embra-
gue:

- si el pistón (3) está separado del contactor (2),

- si son necesarias más de 3 modificaciones de
la cota (X) durante el reglaje.

Nota:

El contactor de pedal del embrague posee un
reglaje automático que se adapta en función de
la posición del pedal.

El reglaje automático va acompañado de un
ruido de dentado.

ATENCIÓN

Validar imperativamente la reparación reali-
zando un control mediante el útil diagnóstico.

37A

-

21

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

37A

(VERSIÓN 4X4)

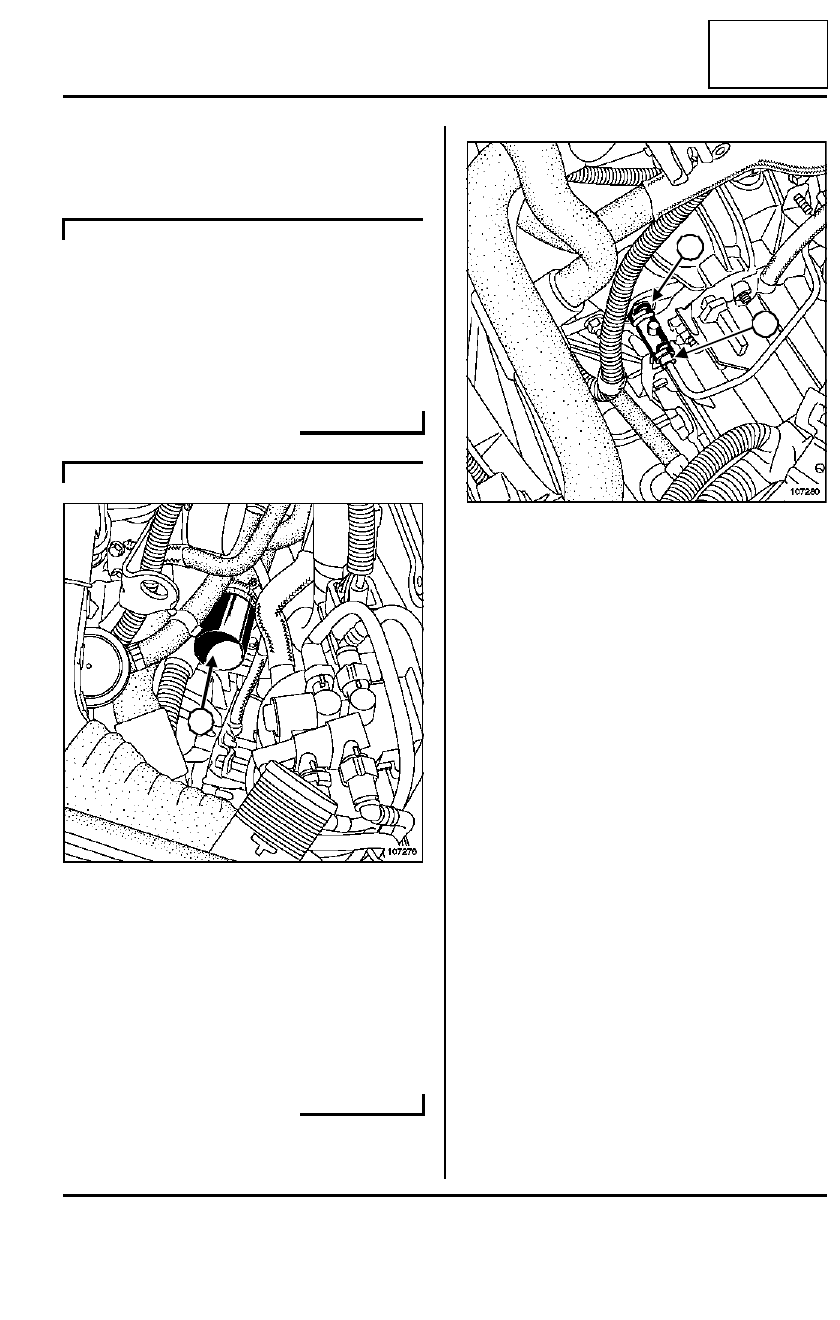

Desconectar la batería comenzando por el borne
negativo.

Extraer:

- el resonador,

- la batería,

- el soporte de la batería,

- el calculador de inyección.

Extraer:

- el manguito de salida cambiador turbocompresor,

- el casquillo de los manguitos de salida cambiador

turbocompresor (1),

- la batería,

- el soporte de la batería,

- el calculador de inyección.

Vaciar el depósito de líquido de frenos hasta que el
nivel esté por debajo del orificio de alimentación del
emisor.

Levantar la grapa (2).

Sacar un tramo de la canalización del mando del
embrague.

Colocar un paño en el orificio de purga.

Accionar el pedal con la mano para vaciar el emisor
y las canalizaciones.

Levantar la grapa (3).

Desacoplar la canalización del receptor.

Poner unos tapones en los orificios.

K4M

F9Q

107276

1

107280

2

3

37A

-

22

MANDOS DE ELEMENTOS MECÁNICOS

Canalización de mando del embrague: Extracción - Reposición

37A

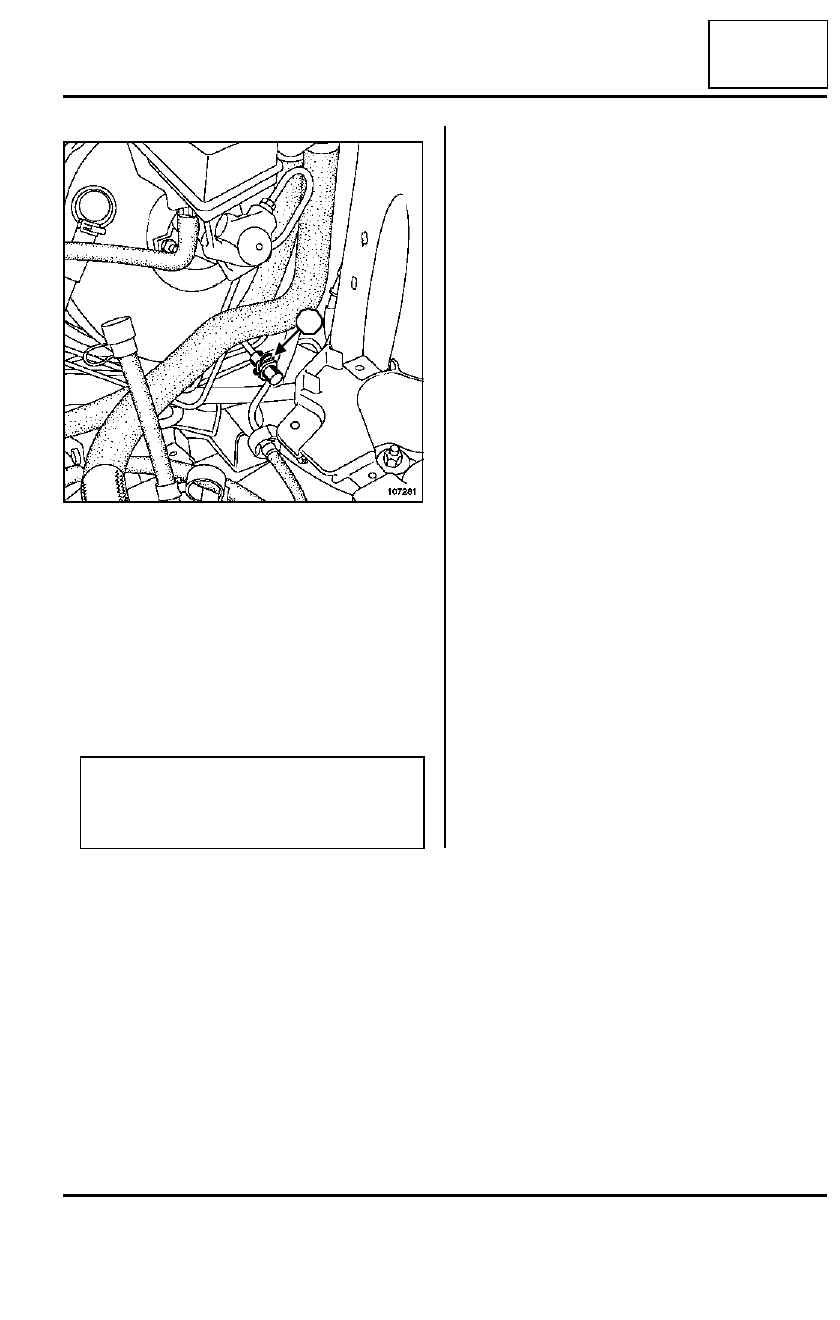

Colocar un paño en el emisor.

Retirar la grapa (4) del racor en el reenvío del emi-
sor.

Extraer la canalización.

(VERSIÓN 4X4)

Proceder en el orden inverso de la extracción.

Conectar la batería comenzando por el borne positi-
vo.

107281

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería, Batería: Extracción - Reposi-
ción).

4
