36A

-

6

CONJUNTO DIRECCIÓN

Bieleta de rótula axial: Extracción - Reposición

36A

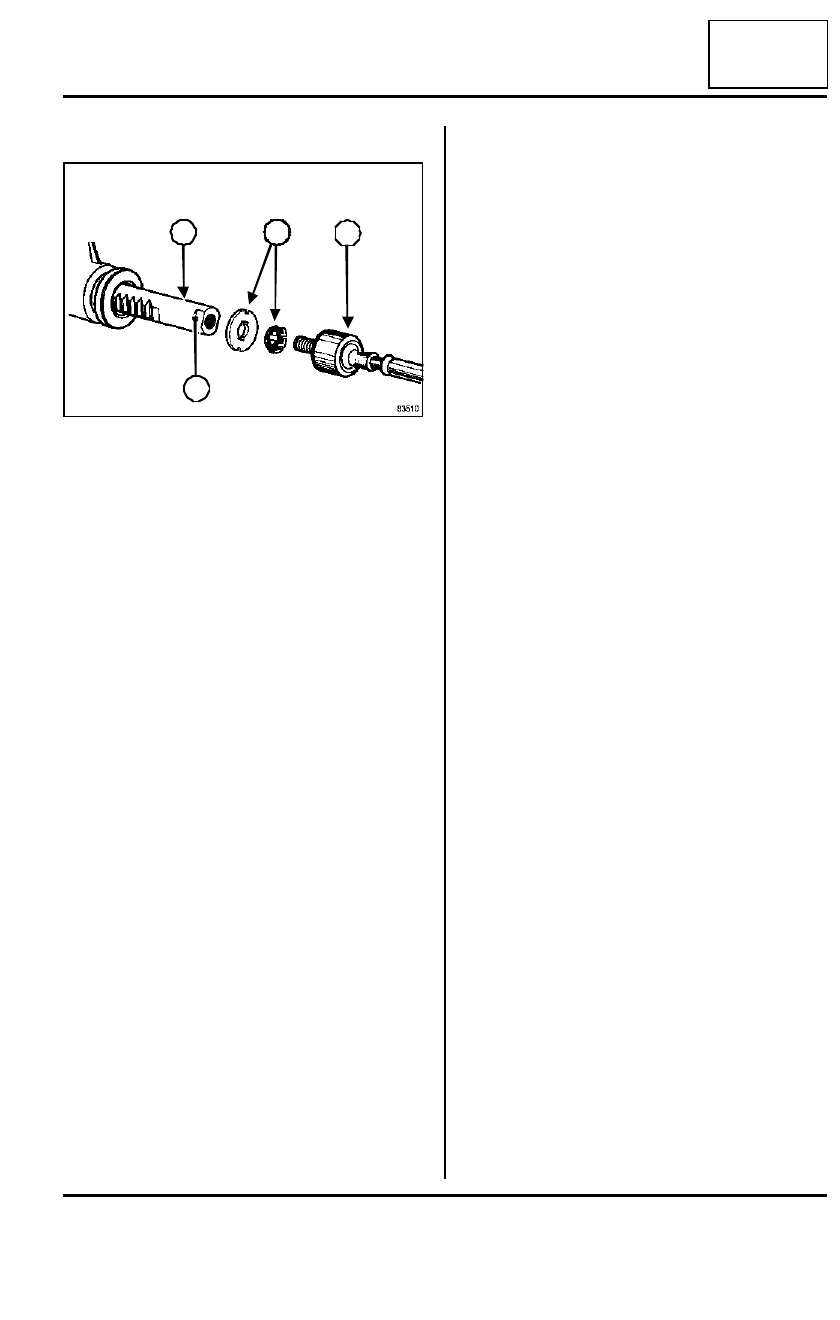

REPOSICIÓN

Sustituir sistemática e imperativamente el conjunto
(2).

Montar sobre la cremallera (3)

- la arandela de tope ensamblada con la retención

(2),

- la rótula axial (1) nueva cuya rosca habrá sido un-

tada previamente de LOCTITE FRENBLOC sin
exceso, para no obturar el orificio de evacuación
del aire.

Apretar definitivamente la rótula axial mediante el
útil (Dir. 1305-01).

Verificar que las lengüetas de la arandela de reten-
ción (2) coincidan con los rebajes (B) de la cremalle-
ra.

Apretar al par la rótula axial (5 daN.m).

Enroscar la caja-rótula el número de vueltas conta-
das en el desmontaje.

Poner la dirección en el punto medio para equilibrar
el aire en los fuelles.

Colocar un fuelle nuevo y sujetarlo con un abraza-
dera nueva (tras haber untado de grasa la zona de
contacto del fuelle sobre la rótula axial).

Apretar a los pares:

- el  tornillo en casquillo de reglaje del paralelis-

mo (1,7 daN.m),

- la tuerca de rótula de dirección (3,7 daN.m),

- los tornillos de ruedas (10,5 daN.m),

CONTROL

Presionar ligeramente sobre el fuelle para controlar
el inflado del otro fuelle para verificar la buena circu-
lación del aire.

Verificar y reglar el paralelismo.

83510

3

B

1

2

36A

-

7

CONJUNTO DIRECCIÓN

Columna de dirección: Extracción - Reposición

36A

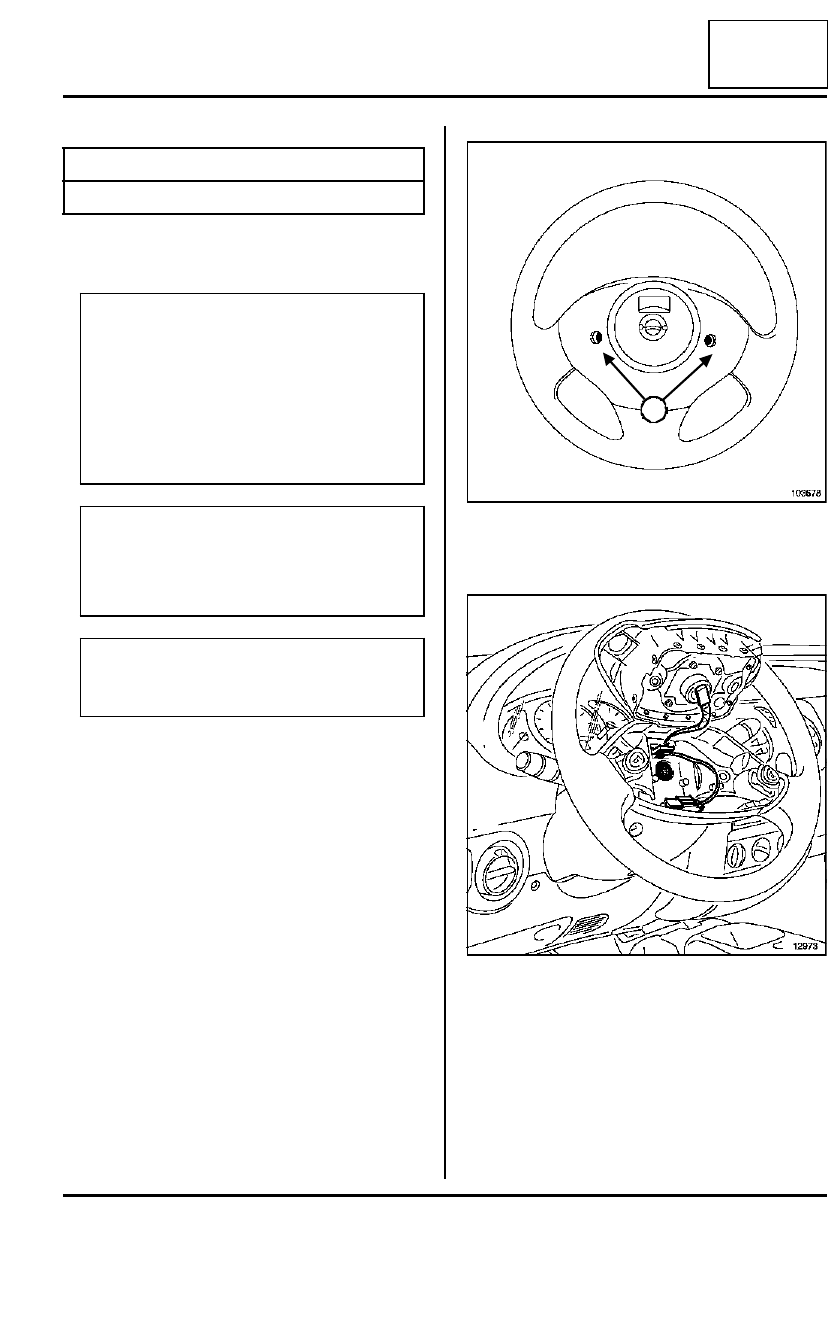

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Aflojar las dos fijaciones (1) situados detrás del vo-
lante.

Apartar parcialmente el airbag frontal del conductor.

Desconectar los conectores.

Poner las ruedas rectas.

Extraer:

- el tornillo del volante,

- el volante.

Pares de apriete

m

tornillo del volante

4,5 daN.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear el calculador del airbag
con el’útil de diagnóstico (consultar 88C,  Pro-
ceso de bloqueo del calculador del airbag).

Al activarse esta función, todas las líneas de
ignición están inhibidas y el testigo del airbag en
el cuadro de instrumentos se enciende fijo (con-
tacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag o pretensores) cerca de una fuente
de calor o de una llama, hay riesgo de que se
activen los airbags o los pretensores.

Nota:

Al extraer el tablero de bordo, marcar imperativa-
mente la posición de los diferentes cableados.

103678

12973

1

36A

-

8

CONJUNTO DIRECCIÓN

Columna de dirección: Extracción - Reposición

36A

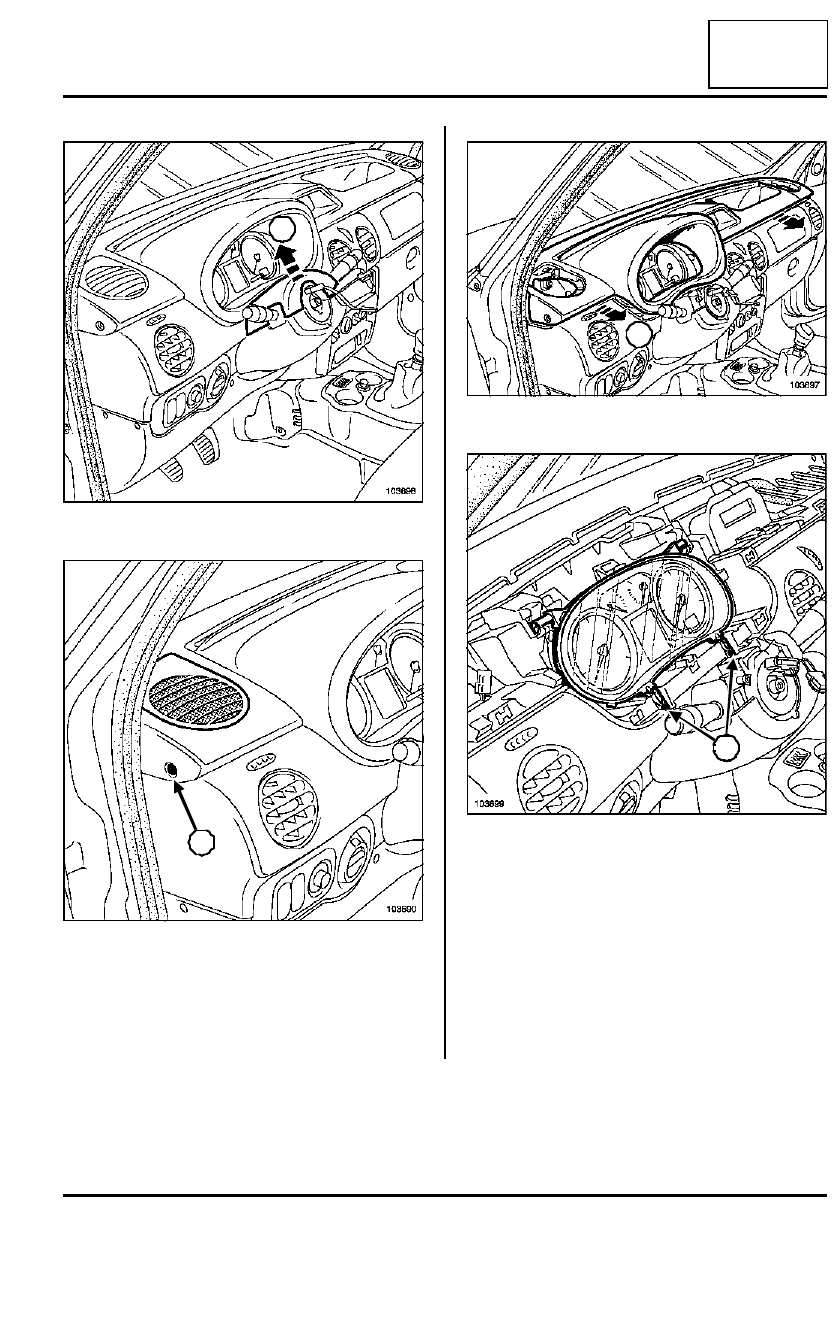

Soltar la coquilla superior (2).

Soltar la tapa del altavoz.

Extraer y desconectar el altavoz.

Quitar el tornillo (3).

Efectuar la misma operación en el lado derecho del
tablero de bordo.

Extraer la parte superior del salpicadero (4).

Quitar los tornillos (5).

Pivotar el cuadro de instrumentos hacia arriba.

103698

103690

2

3

103697

103699

4

5

36A

-

9

CONJUNTO DIRECCIÓN

Columna de dirección: Extracción - Reposición

36A

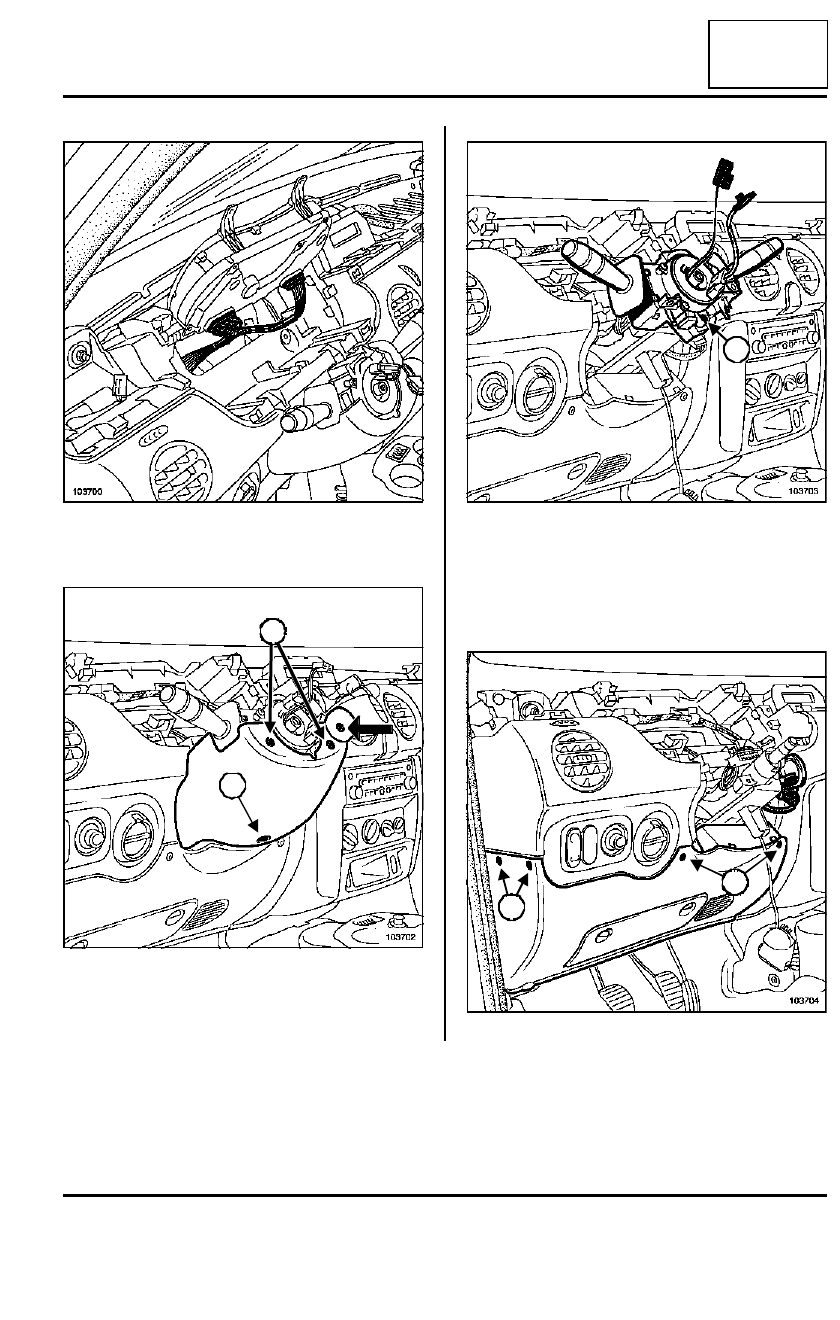

Desconectar los conectores.

Extraer el cuadro de instrumentos.

Extraer:

- la tapa y el tornillo del mando del satélite,

- los tres tornillos (6) de la coquilla.

Quitar el tornillo (7).

Desconectar los diferentes conectores del contactor
giratorio.

Soltar el contactor giratorio de la columna de direc-
ción.

Quitar los tornillos (8).

Soltar:

- el cárter inferior,

- el cajetín descodificador y desconectar el conector.

Quitar los tornillos de fijación del tablero de bordo en
la columna.

103700

103702

6

6

103703

103704

7

8

8
