Renault Kangoo. Manual - parte 289

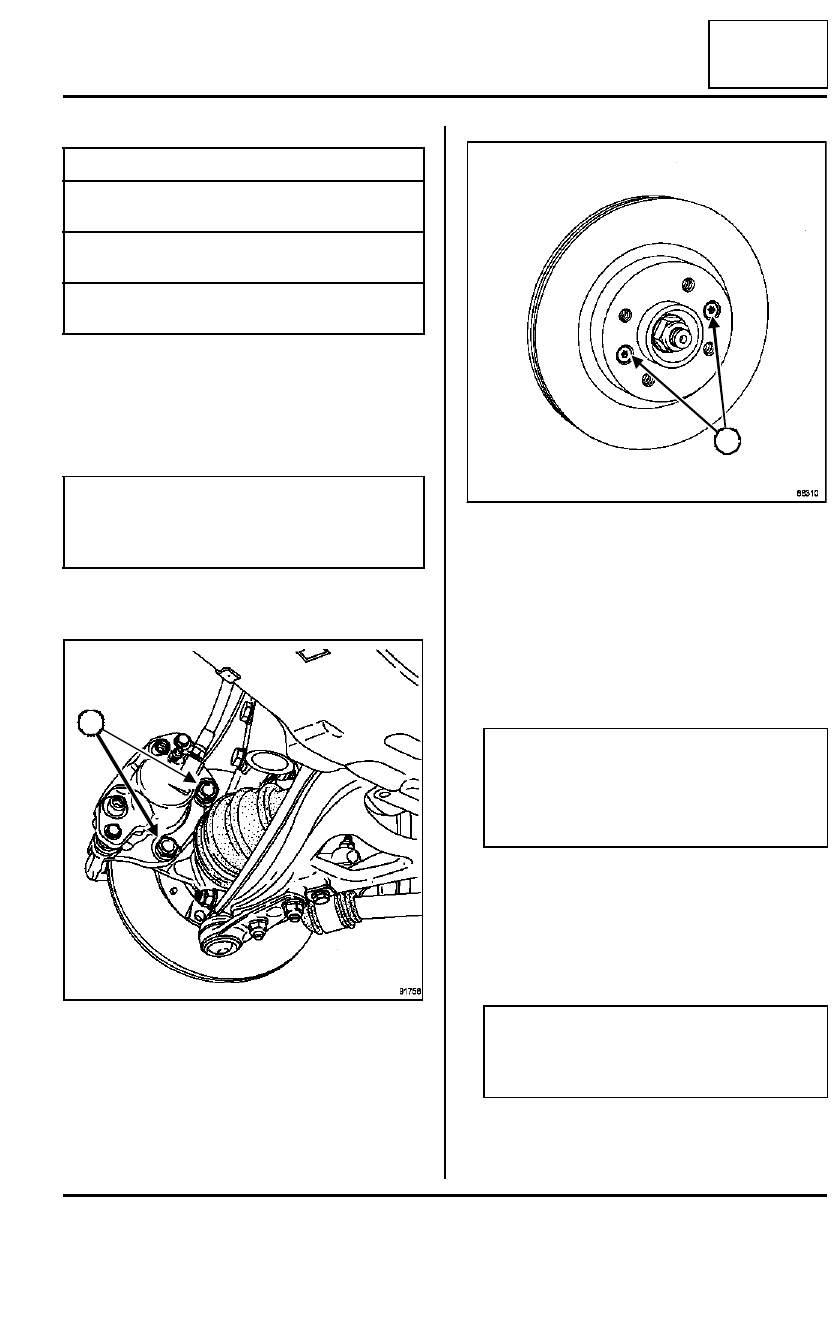

31A

-

6

ELEMENTOS PORTADORES DELANTEROS

Disco de freno delantero: Extracción - Reposición

31A

Al sustituir las pastillas de freno o de un disco, sustituir
imperativamente las pastillas o el disco del lado
opuesto.

Al sustituir el estribo, sustituir imperativamente el flexi-
ble de freno.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer:

- las ruedas delanteras,

- los dos tornillos (1) de fijación del soporte de estri-

bo.

Suspender el estribo del muelle de suspensión.

Extraer:

- los dos tornillos (2) de fijación del disco,

- el disco.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Limpiar los soportes del estribo y los estribos.

Apretar a los pares:

- los tornillos de fijación del disco  (1,5 daN.m),

- los tornillos del soporte del estribo  (10 daN.m).

Colocar las ruedas.

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m).

Pares de apriete

m

tornillos de fijación del
disco

1,5 daN.m

tornillos del soporte del
estribo

10 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

Los discos de freno no se pueden rectificar. Un
desgaste o rayadura muy importante conlleva  la
sustitución del disco.

91758

1

88310

ATENCIÓN

- Fijar el flexible de freno y el cableado del capta-

dor de velocidad de la rueda, si se han desgra-
pado.

- No doblar el flexible de freno.

IMPORTANTE

Pisar varias veces el pedal del freno para poner
en contacto los pistones, las pastillas y los dis-
cos de freno.

2

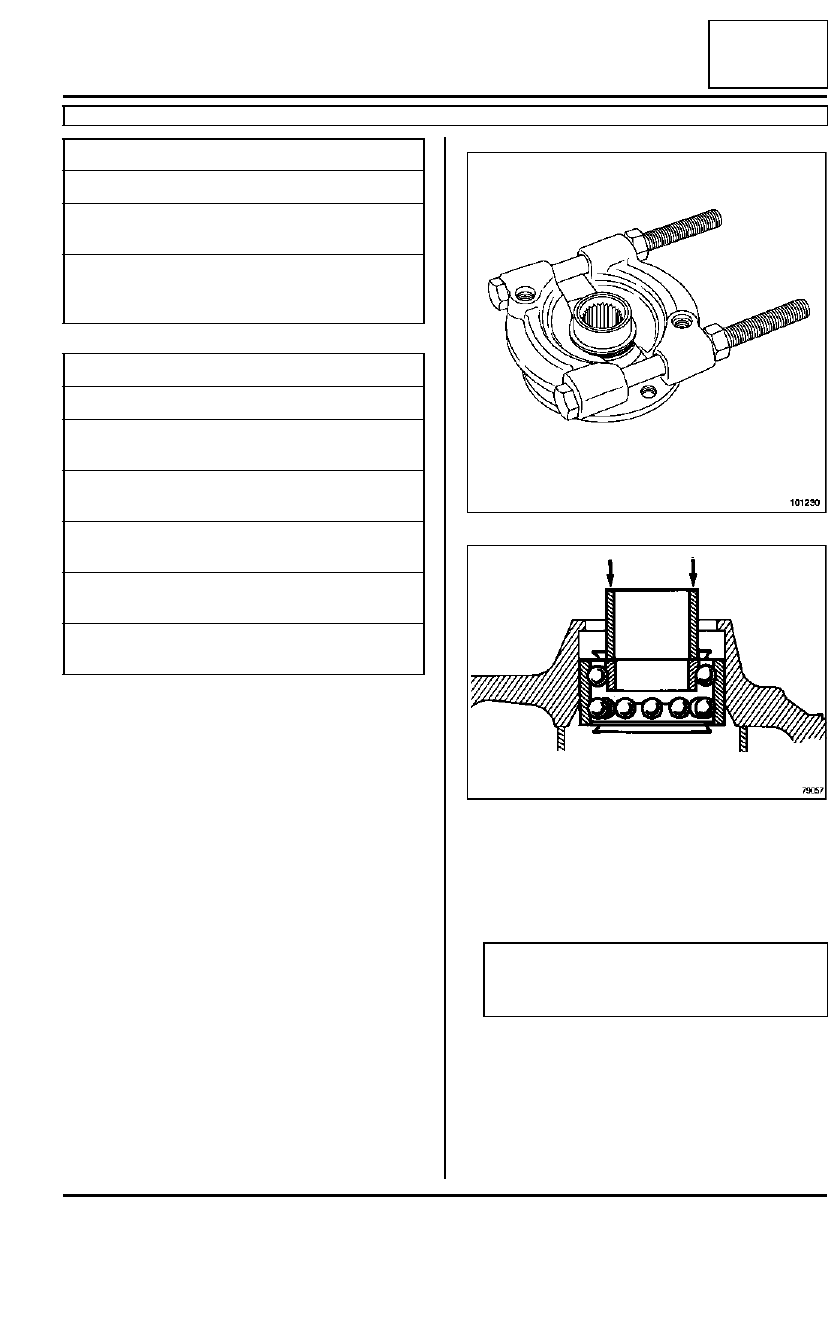

31A

-

7

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

EXTRACCIÓN

Extraer:

- la rueda,

- el estribo de freno y atarlo al muelle, para que no

se deteriore el flexible,

- la rótula de dirección mediante el útil (Tav. 476),

- la tuerca de transmisión mediante el útil (Rou. 604-

01).

Extraer:

- el disco de freno,

- el bulón de la rótula inferior,

- los dos tornillos del pie del amortiguador,

- el conjunto buje-portabuje.

Extraer el buje con ayuda de la prensa.

Extraer del buje el casquillo inferior con ayuda de un
extractor con garras y del útil (Rou. 15-01).

Colocar las garras del extractor en la garganta del
casquillo interior.

Extraer el junquillo de retención en el portamangue-
tas.

Extraer con la prensa el resto del rodamiento toman-
do apoyo en el casquillo interior con ayuda de un
tubo del mismo diámetro.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Rou. 604-01

Útil para inmovilizar
bujes

Rou. 15-01

Contera  para protec-
ción del árbol diámetro
interior 16 mm

Pares de apriete

m

tuercas de transmisión

28 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

tuercas del pie del
amortiguador

18 daN.m

tornillos de fijación del
estribo de freno

10 daN.m

tuerca de rótula de
dirección

3,7 daN.m

bulón de la rótula infer-
ior en portabuje

6,2 daN.m

101230

79057

ATENCIÓN

Se prohíbe encarecidamente colocar las garras
del extractor entre el buje y el casquillo interior.

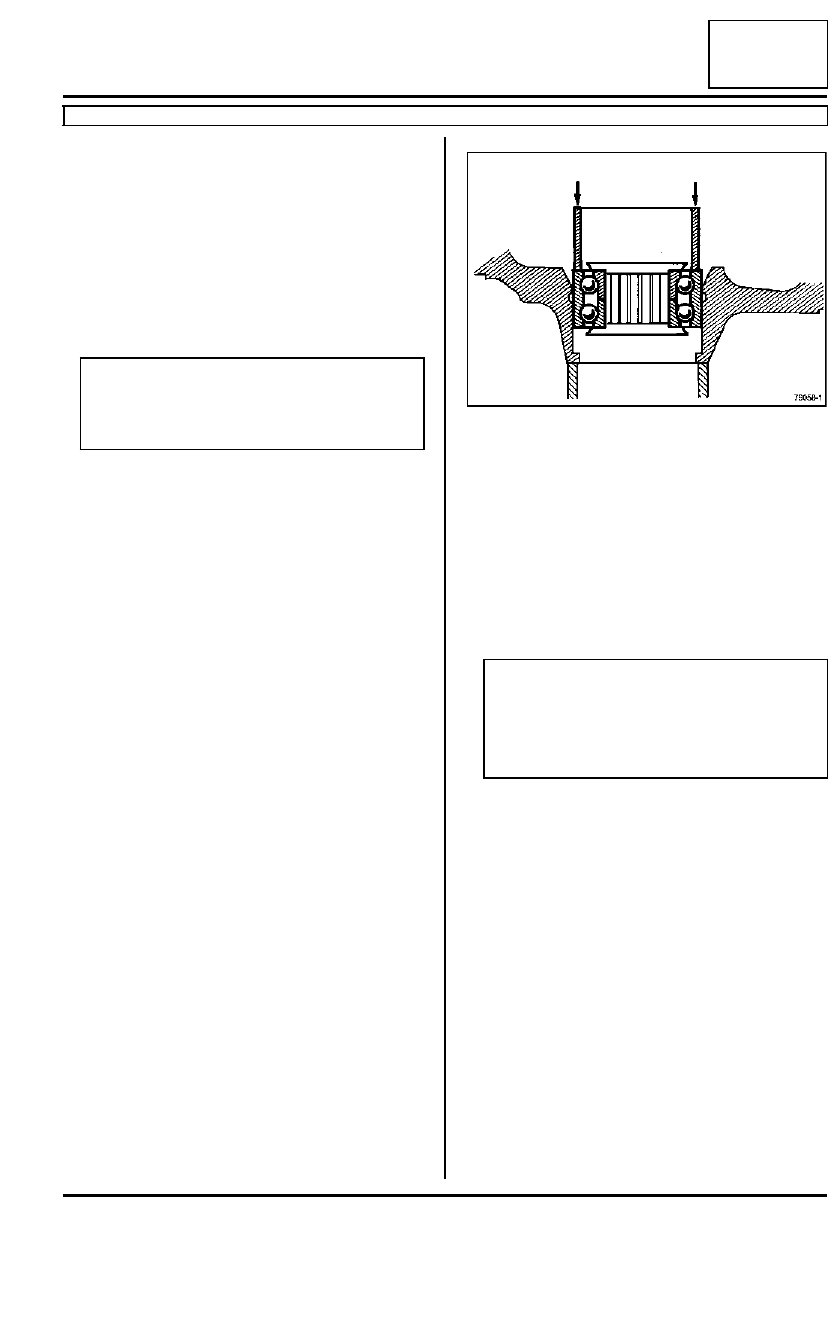

31A

-

8

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

31A

REPOSICIÓN

Limpiar:

- las superficies interiores y exteriores del rodamien-

to nuevo, en contacto con el portamanguetas y el
buje,

- las superficies del portamanguetas en contacto

con el rodamiento nuevo,

- las superficies del buje en contacto con el roda-

miento nuevo.

Montar el rodamiento con la prensa en el portaman-
guetas con ayuda de un tubo de diámetro exterior
70 mm y de diámetro 66 mm tomando apoyo en el
casquillo exterior.

Colocar el junquillo de retención nuevo.

Untar con grasa multifunciones cada labio de estan-
quidad del rodamiento.

Montar con la prensa el buje en el rodamiento, suje-
tando el casquillo interior del otro lado del rodamien-
to con ayuda de un separador de diámetro exterior
48 mm e interior de 42 mm apoyado en tornillo de
banco.

Colocar el conjunto «  buje / portabuje  » en el vehí-
culo.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- las tuercas de transmisión (28 daN.m),

- los tornillos de fijación de la rueda (10,5 daN.m),

- las tuercas del pie del amortiguador (18 daN.m),

- los tornillos de fijación del estribo de freno (10

daN.m),

- la tuerca de rótula de dirección (3,7 daN.m),

- el  bulón de la rótula inferior en portabuje (6,2

daN.m).

ATENCIÓN

No tomar apoyo en el casquillo interior del roda-
miento para no deteriorar el rodamiento (al ser
muy grande el esfuerzo de enmangado).

79058-1

ATENCIÓN

- Fijar el flexible de freno y el cableado de los

captadores de velocidad de rueda, si se han
desgrapado.

- No doblar el flexible de freno.

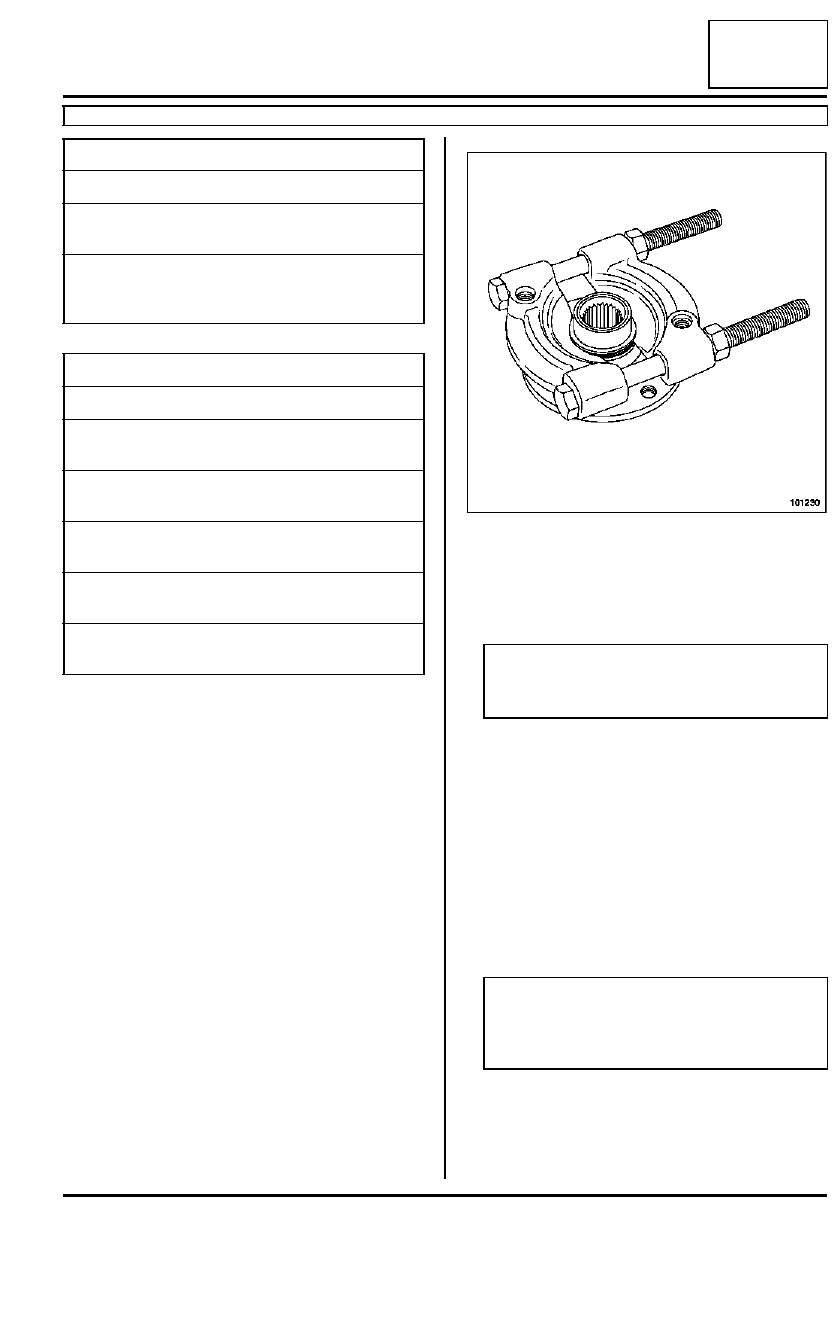

31A

-

9

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

CAMINO 4X4

31A

EXTRACCIÓN

Extraer:

- la rueda delantera,

- el estribo de freno y atarlo al muelle, para que no

se deteriore el flexible,

- la rótula de dirección mediante el útil (Tav. 476),

- la tuerca de transmisión  mediante el útil (Rou.

604-01),

- el disco de freno,

- el bulón de la rótula del brazo inferior,

- los dos tornillos del pie del amortiguador,

- el conjunto buje-portabuje.

Extraer el buje con ayuda de la prensa.

Extraer del buje el casquillo inferior con ayuda de un
extractor con garras y del útil (Rou. 15-01).

Colocar las garras del extractor en la garganta del
casquillo interior.

Extraer el junquillo de retención en el portabuje.

Extraer con la prensa el resto del rodamiento toman-
do apoyo en el casquillo interior con ayuda de un
tubo de diámetro 56 mm.

REPOSICIÓN

Limpiar:

- las superficies interiores y exteriores del rodamien-

to nuevo, en contacto con el portamanguetas y el
buje,

- las superficies del portamanguetas en contacto

con el rodamiento nuevo,

- las superficies del buje en contacto con el roda-

miento nuevo.

Montar el junquillo nuevo en el fondo del portabuje.

Montar el rodamiento con la prensa en el portaman-
guetas con ayuda de un tubo de diámetro exterior
83 mm y l’Diámetro 79 mm tomando apoyo en el
casquillo exterior.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Rou. 604-01

Útil para inmovilizar
bujes

Rou. 15-01

Contera  para protec-
ción del árbol diámetro
interior 16 mm

Pares de apriete

m

tuercas de transmisión

28 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

tuercas del pie del
amortiguador

18 daN.m

tornillo de fijación del
estribo de freno

10 daN.m

tuerca de rótula de
dirección

3,7 daN.m

bulón de rótula inferior
en el portabuje

6,2 daN.m

101230

ATENCIÓN

Se prohíbe encarecidamente colocar las garras
del extractor entre el buje y el casquillo interior.

ATENCIÓN

No tomar apoyo en el casquillo interior del roda-
miento para no deteriorar el rodamiento (al ser
muy grande el esfuerzo de enmangado).
