Renault Kangoo. Manual - parte 290





31A

-

10

ELEMENTOS PORTADORES DELANTEROS

Rodamiento de portabuje delantero: Extracción - Reposición

CAMINO 4X4

31A

Colocar el segundo junquillo de retención nuevo.

Untar con grasa multifunción cada labio de estan-
quidad del rodamiento.

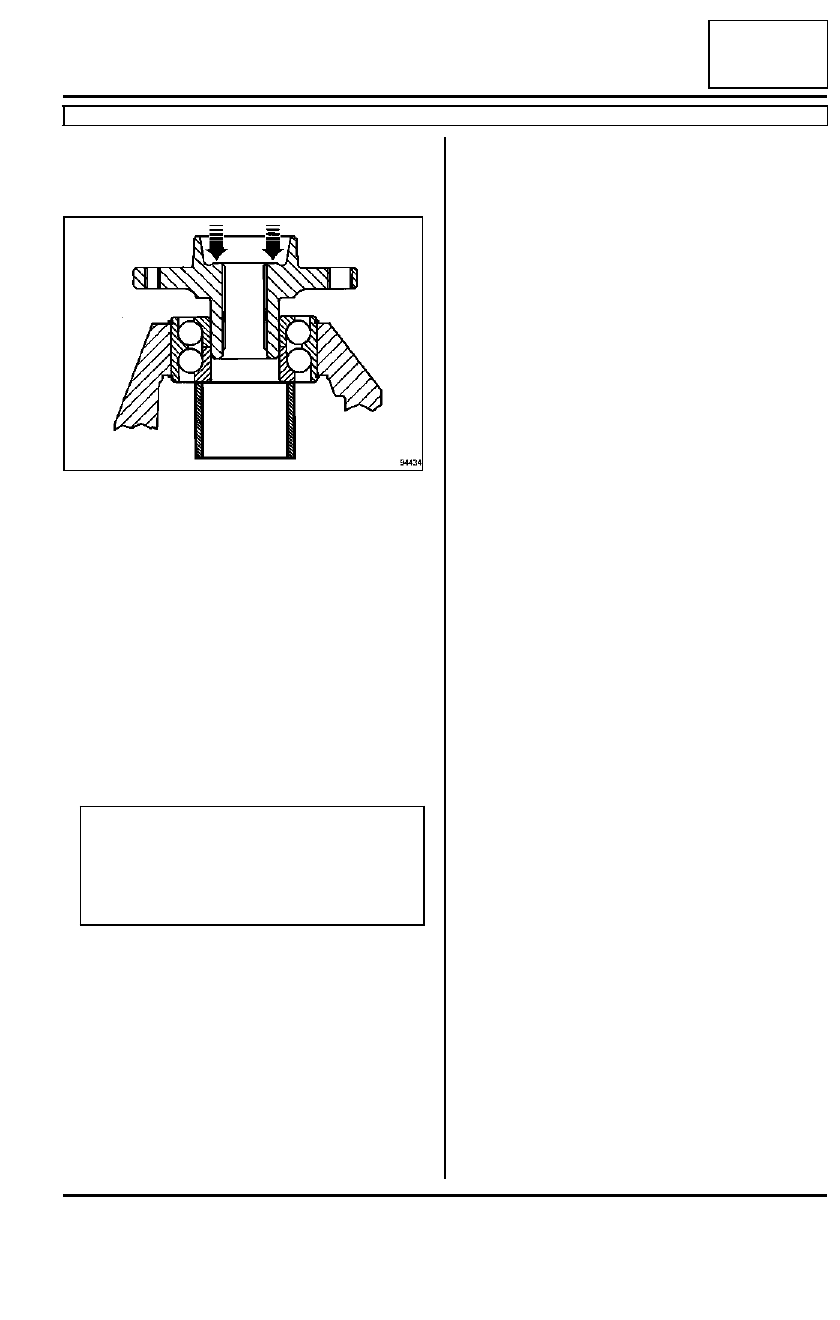

Montar con la prensa el buje en el rodamiento man-
teniendo, sujetando el casquillo interior del otro lado
del rodamiento con ayuda de un separador de diá-
metro exterior 48 mm e interior de 42 mm apoyado
en tornillo de banco.

Colocar el buje de transmisión con ayuda de una
prensa apoyando el rodamiento en su casquillo inte-
rior.

Introducir el rodamiento hasta que se apoye en el ju-
nquillo de retención interior.

Colocar el segundo junquillo de retención del otro
lado del rodamiento.

Colocar el conjunto «  buje / portabuje  » en el vehí-
culo.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- las tuercas de transmisión (28 daN.m),

- los tornillos de fijación de la rueda (10,5 daN.m),

- las tuercas del pie del amortiguador (18 daN.m),

- el  tornillo de fijación del estribo de freno (10

daN.m),

- la tuerca de rótula de dirección (3,7 daN.m),

- el  bulón de rótula inferior en el portabuje (6,2

daN.m).

94434

ATENCIÓN

- Fijar el flexible de freno y el cableado del capta-

dor de velocidad de la rueda, si se han desgra-
pado.

- No doblar el flexible de freno.

31A

-

11

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador delantero: Extracción - Reposición

31A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer:

- las ruedas,

- los tornillos de fijación del pie del amortiguador.

Quitar la tuerca superior del amortiguador en el
compartimiento del motor.

Retirar el combinado muelle-amortiguador.

Comprimir el muelle con ayuda del compresor de
muelle
.

Quitar la tuerca de sujeción del muelle.

Retirar el muelle y las piezas intermedias.

Sustituir si es necesario el tampón del amortiguador
y el tope giratorio.

Marcar el emplazamiento de las piezas constitutivas
y descomprimir el muelle.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- el  tornillo de fijación del pie del amortiguador

(18 daN.m),

- la tuerca del tope de rebote (6 daN.m),

- el tornillo de fijación de la rueda (10,5 daN.m).

Material indispensable

compresor de muelle

Pares de apriete

m

tornillo de fijación del
pie del amor tiguador

18 daN.m

tuerca del tope de
rebote

6 daN.m

tornillo de fijación de la
rueda

10,5 daN.m

Nota:

Deshacer el cableado del captador ABS si está
presente en el pie del amortiguador.

Nota:

Poner grasa entre los extremos del muelle y sus
topes.

31A

-

12

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

31A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Quitar las dos ruedas.

Quitar las tuercas de fijación de la barra estabiliza-
dora en los brazos inferiores (salvo versión 4x4)
(consultar  31A, Elementos portadores delante-
ros, Barra estabilizadora
).

Retirar la barra estabilizadora hacia abajo (salvo
versión 4x4) (consultar 31A, Elementos portado-
res delanteros, Barra estabilizadora
).

Extraer:

- el tirante acústico,

- el bulón de fijación de la rótula del brazo inferior en

los brazos inferiores,

- los dos bulones de fijación del brazo en la cuna,

- el brazo inferior.

REPOSICIÓN

Colocar sin apretarlos a los pares:

- el brazo inferior,

- los dos bulones de fijación del brazo en la cuna,

- el portabuje en el eje de la rótula del brazo inferior,

- el bulón de fijación de la rótula del brazo inferior en

el brazo inferior.

Colocar un gato de órgano debajo del brazo inferior
concernido.

Pares de apriete

m

tornillos de fijación de la
rueda

10,5 daN.m

bulón del brazo inferior
en la cuna

10,5 daN.m

bulón de la rótula infer-
ior en portabuje

6,2 daN.m

tornillo de fijación del
tirante acústico

2,1 daN.m

tuerca de fijación del
tirante acústico

6,2 daN.m

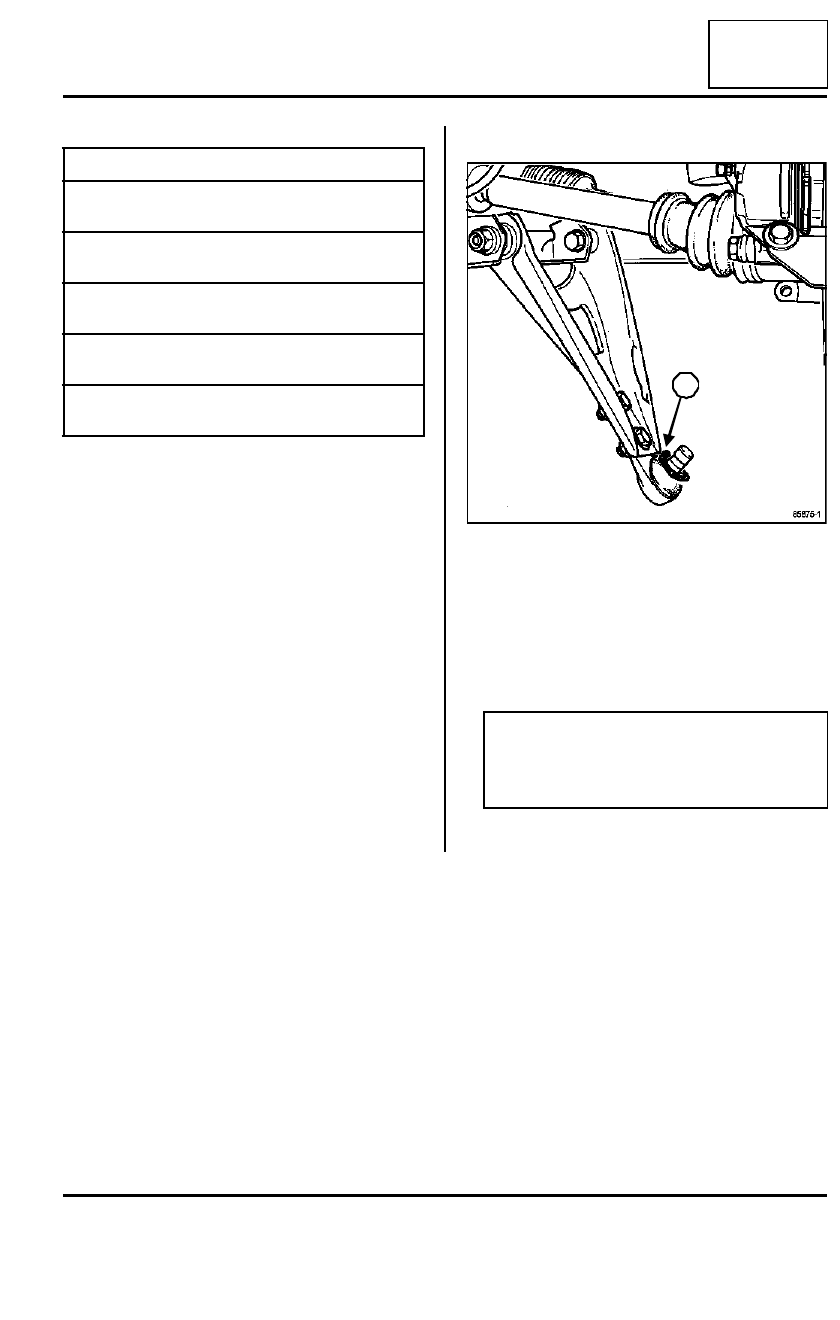

85875-1

Nota:

Asegurarse de la presencia de la arandela de
plástico  (1) de protección en el eje de la rótula
inferior.

1

31A

-

13

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

31A

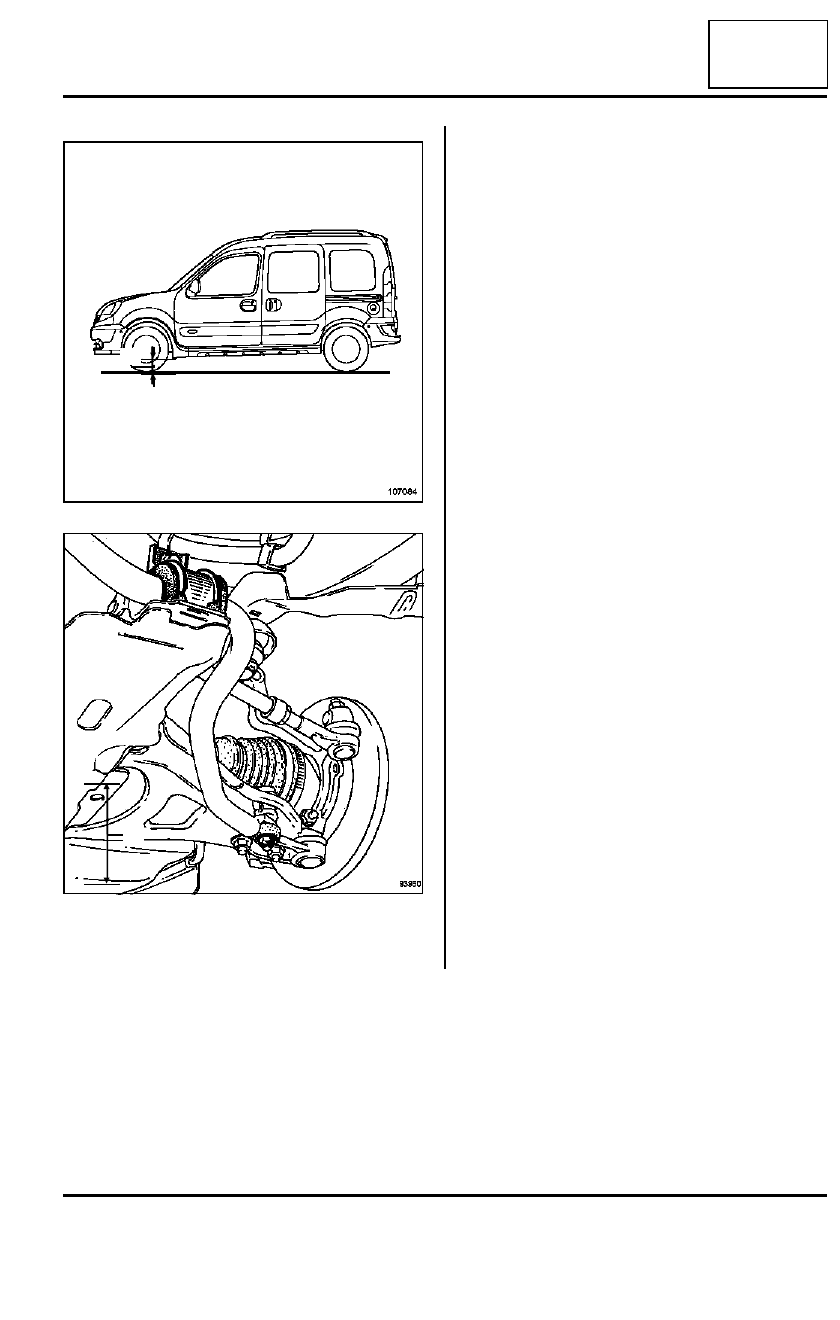

Medir la cota (W1) entre el suelo y la cuna delantera,
a la altura de la chapa sin refuerzo y entre los dos
cojinetes elásticos.

107084

93960

W1

W1
