31A

-

2

ELEMENTOS PORTADORES DELANTEROS

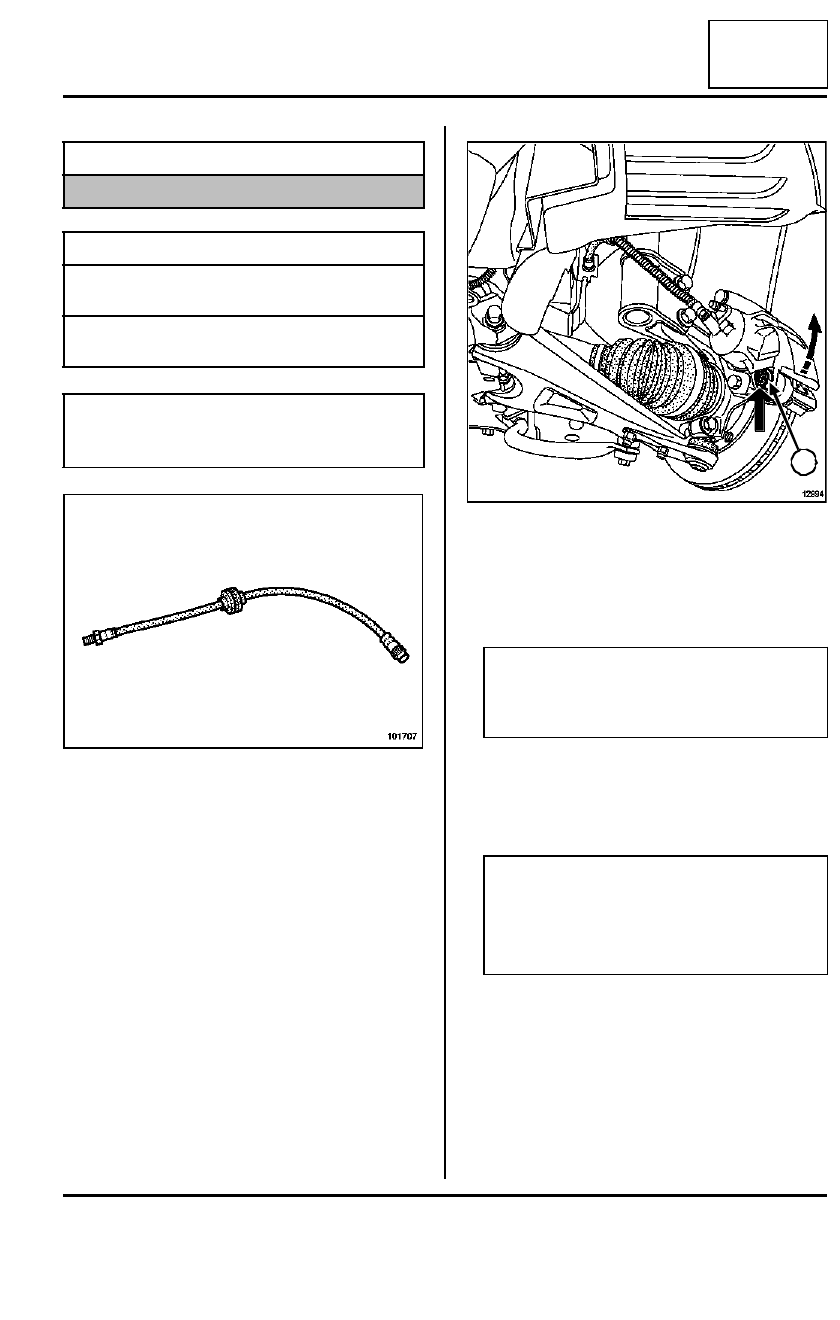

Flexible del freno delantero: Extracción - Reposición

31A

EXTRACCIÓN

Colocar el útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Aflojar:

- el racor de la canalización (1),

- el flexible del estribo.

REPOSICIÓN

Colocar el flexible de freno, lado estribo.

Apretar a los pares:

- el flexible de freno en el estribo  (1,7 daN.m),

- el flexible de freno en el racor  (1,7 daN.m).

Posicionar el extremo hembra del flexible de freno
en la patilla de sujeción, sin que se retuerza.

Verificar que la contera se introduce libremente en
las acanaladuras de la patilla.

Material indispensable

aprieta-pedal

Pares de apriete

m

flexible de freno en el
estribo

1,7 daN.m

flexible de freno en el
racor

1,7 daN.m

IMPORTANTE

Respetar imperativamente el orden de las opera-
ciones descritas en el método siguiente.

101707

12994

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

ATENCIÓN

- No doblar el flexible de freno.

- Hay que prestar atención para que no se pro-

duzca contacto entre el flexible de freno y los
elementos circundantes.

1

31A

-

3

ELEMENTOS PORTADORES DELANTEROS

Flexible del freno delantero: Extracción - Reposición

31A

Colocar:

- el muelle,

- la canalización rígida sobre el flexible de freno

comprobando que el flexible no se dobla al ator-
nillar la canalización rígida.

Purgar el circuito de frenado (consultar 30A, Gene-
ralidades, Purga del circuito de frenado).

31A

-

4

ELEMENTOS PORTADORES DELANTEROS

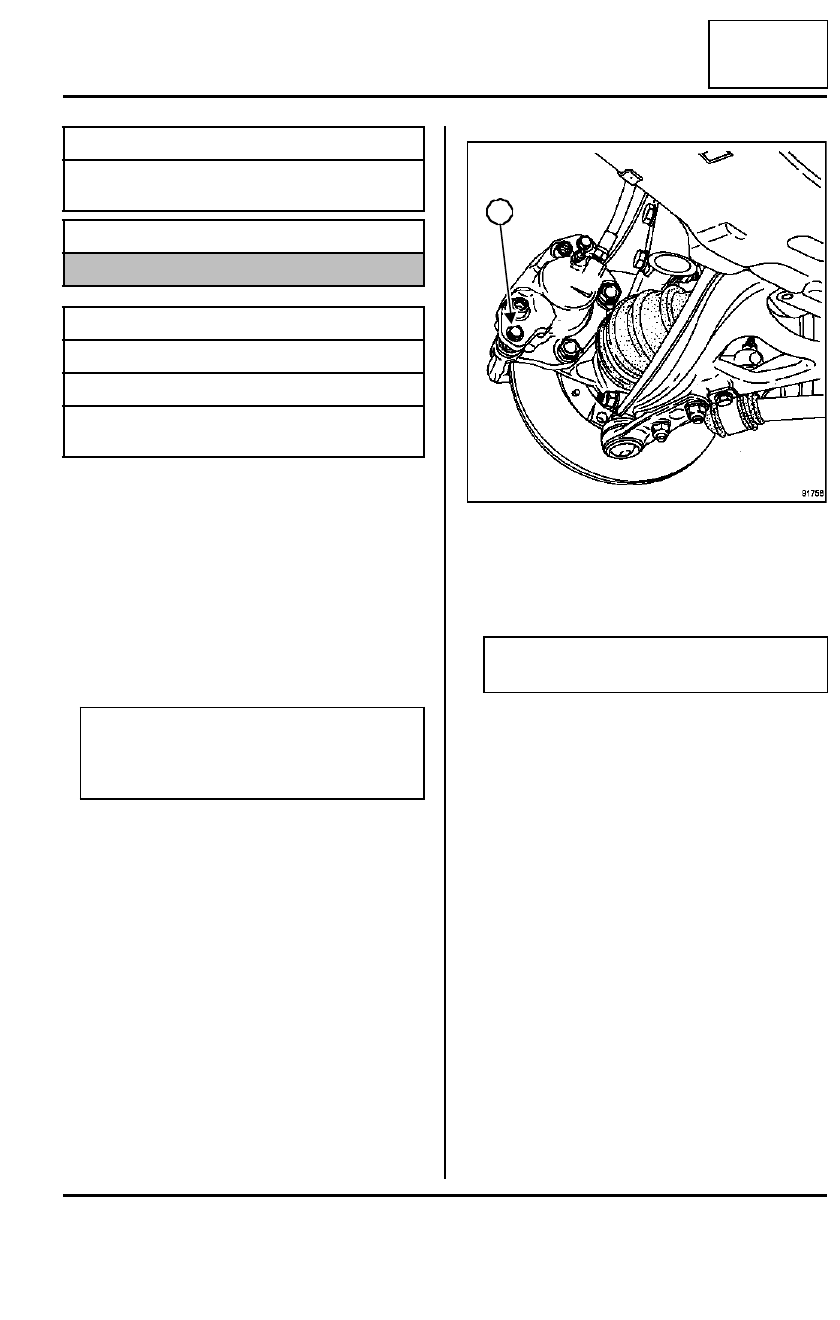

Estribo de freno delantero: Extracción - Reposición

31A

Al sustituir las pastillas de freno o de un disco, sustituir
imperativamente las pastillas o el disco del lado
opuesto.

Al sustituir el estribo, sustituir imperativamente el flexi-
ble de freno

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Colocar un útil aprieta-pedal en el pedal de freno
para limitar la caída del líquido de freno.

Quitar las ruedas delanteras.

Desbloquear el flexible de freno en el estribo de
freno.

Extraer:

- el tornillo o los tornillos de columneta (1),

- el estribo de freno,

- las pastillas de freno.

Verificar el estado de los elementos de frenado
(sustituir las piezas defectuosas).

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

Empujar el pistón mediante el útil (Fre. 1190-01)
hasta el fondo de su diámetro.

Colocar las pastillas comenzando por el interior.

Colocar:

- el estribo,

- el tornillo o los tornillos de columneta.

Utillaje especializado indispensable

Fre. 1190-01

Empujador de pistón
del estribo de freno

Material indispensable

aprieta-pedal

Pares de apriete

m

tornillos de la columneta

4 daN.m

flexible de freno

1,7 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

Prever la caída del líquido de freno, para evitar el
deterioro de las piezas mecánicas y de carroce-
ría en la periferia del sistema de frenado.

91758

ATENCIÓN

No estropear el flexible de freno.

1

31A

-

5

ELEMENTOS PORTADORES DELANTEROS

Estribo de freno delantero: Extracción - Reposición

31A

Apretar a los pares:

- los tornillos de la columneta (4 daN.m),

- el flexible de freno  (1,7 daN.m).

Colocar las ruedas.

Apretar al par los tornillos de fijación de la rueda
(10,5 daN.m).

Efectuar una purga parcial del circuito de frenado si
el depósito de compensación no se ha vaciado com-
pletamente durante la operación. Si no, efectuar una
purga completa (consultar 30A, Generalidades,
Purga del circuito de frenado).

Verificar el nivel del líquido de freno.

REPARACIÓN

Para ello:

- extraer el estribo de freno,

- quitar la goma guardapolvo,

- sacar el pistón con aire comprimido teniendo la

precaución de interponer un taco de madera entre
el estribo y el pistón para evitar el deterioro de este
último: toda señal de choque en el faldón lo dejará
inutilizable,

- sacar la junta de la garganta del estribo con ayuda

de una lámina flexible de borde redondeado (tipo
galga de espesores).

Limpiar las piezas con alcohol desnaturalizado.

Sustituir todas las piezas defectuosas por piezas de
origen y proceder al montaje de la junta, del pistón,
del guardapolvo.

ATENCIÓN

- Fijar el flexible de freno y el cableado del capta-

dor de velocidad de la rueda, si se han desgra-
pado.

- No doblar el flexible de freno.

ATENCIÓN

Controlar el estado del flexible de freno, sustituir
el flexible de freno si es necesario.

Nota:

Toda rayadura en el diámetro interior del estribo,
conlleva la sustitución sistemática del estribo
completo.
