29A

-

3

TRANSMISIONES

Transmisión de la rueda delantera izquierda: Extracción - Reposición

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

EXTRACCIÓN

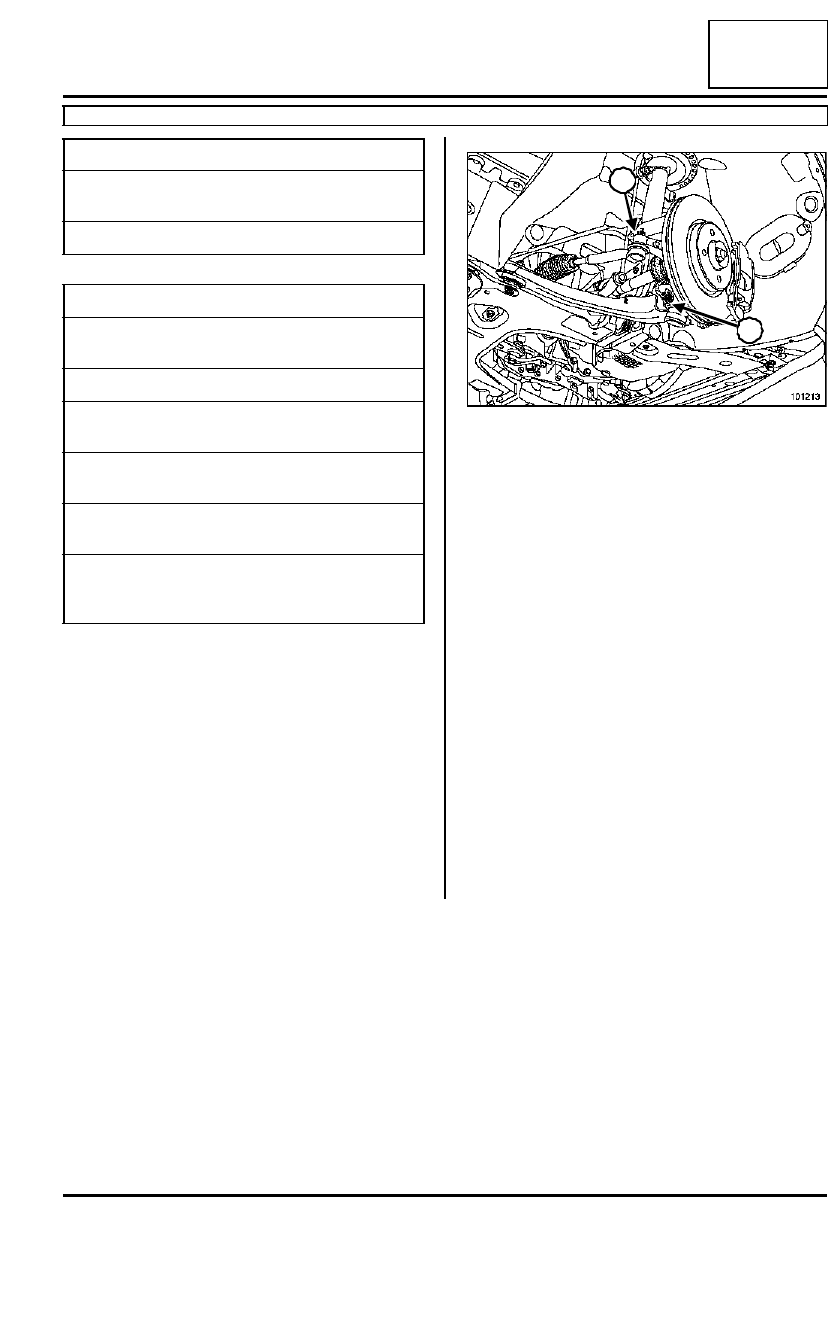

I -  LADO RUEDA

Poner el vehículo en un elevador de dos columnas.

Vaciar la caja de velocidades.

Extraer:

- la rueda,

- la tuerca de transmisión mediante el útil (Rou. 604-

01).

Desconectar el captador de la rueda.

Extraer:

- la tuerca de la rótula de dirección (1),

- la rótula de dirección del portamanguetas median-

te el útil (Tav. 476),

- la tuerca de la barra estabilizadora,

- la tuerca de la rótula inferior (2).

Empujar la transmisión para separarla del porta-
manguetas girando este último.

Extraer la transmisión, lado rueda.

II - LADO CAJA DE VELOCIDADES

Extraer:

- los tres tornillos de fijación del fuelle sobre la caja

de velocidades.

- la transmisión lado caja de velocidades.

REPOSICIÓN

Con el protector colocado, untar las acanaladuras
de la junta lado caja de velocidades con grasa MO-
LYKOTE BR2.

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
rueda

11 daN.m

tuerca de transmisión

28 daN.m

tuerca de rótula de
dirección

3,5 daN.m

tuerca de la rótula infer-
ior

6,2 daN.m

tuerca de fijación de la
barra estabilizadora

4,5 daN.m

tuercas de fijación del
fuelle en la caja de velo-
cidades

2,5 daN.m

101213

2

1

29A

-

4

TRANSMISIONES

Transmisión de la rueda delantera izquierda: Extracción - Reposición

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

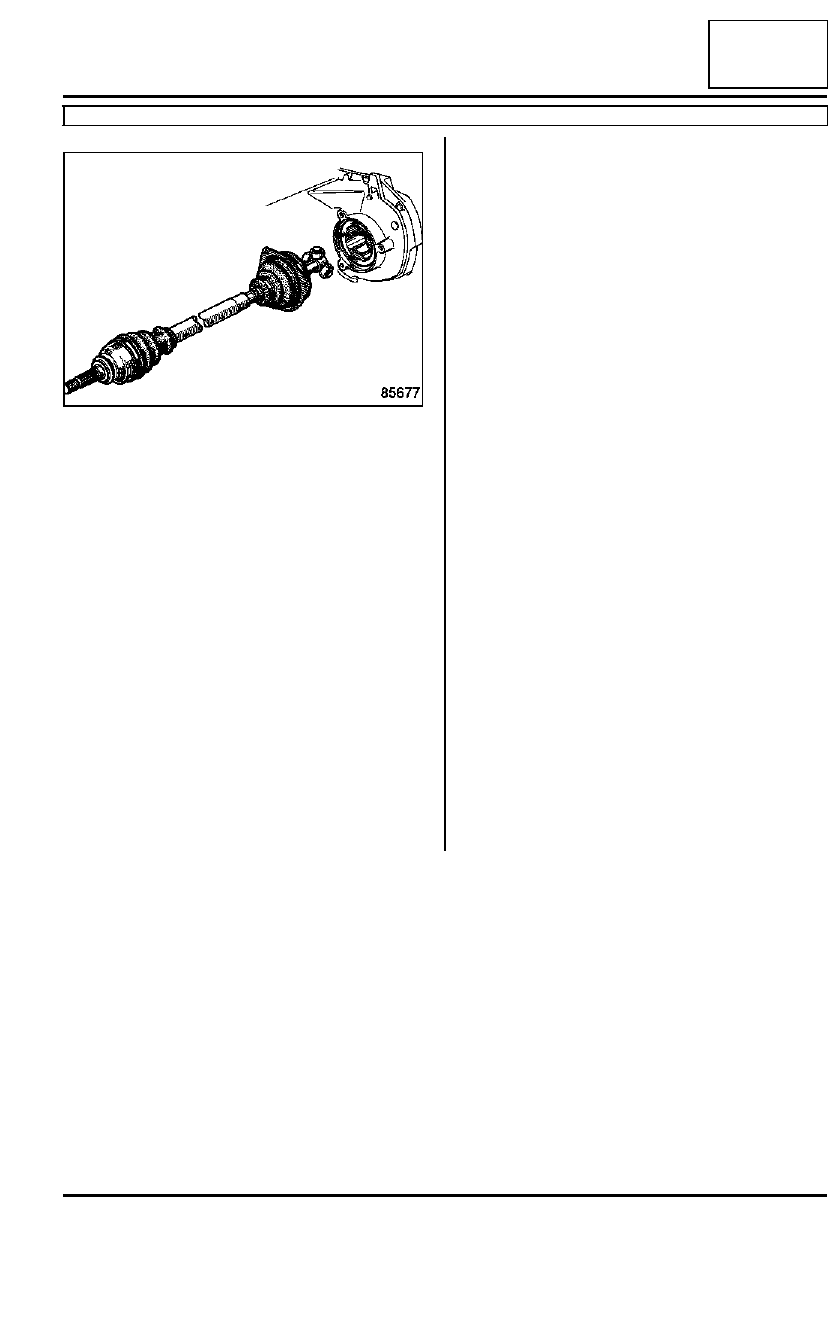

Posicionar e introducir la transmisión en el planeta-
rio del puente.

Introducir la mangueta en el buje.

La transmisión debe entrar libremente hasta que so-
bresalga lo suficiente como para colocar la tuerca
de la transmisión.

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de fijación de la rueda  (11 daN.m),

- la tuerca de transmisión (28 daN.m),

- la tuerca de rótula de dirección (3,5 daN.m),

- la tuerca de la rótula inferior (6,2 daN.m),

- la  tuerca de fijación de la barra estabilizadora

(4,5 daN.m),

- las tuercas de fijación del fuelle en la caja de ve-

locidades  (2,5 daN.m).

Efectuar el llenado y el nivel del aceite de la caja de
velocidades.

85677

29A

-

5

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

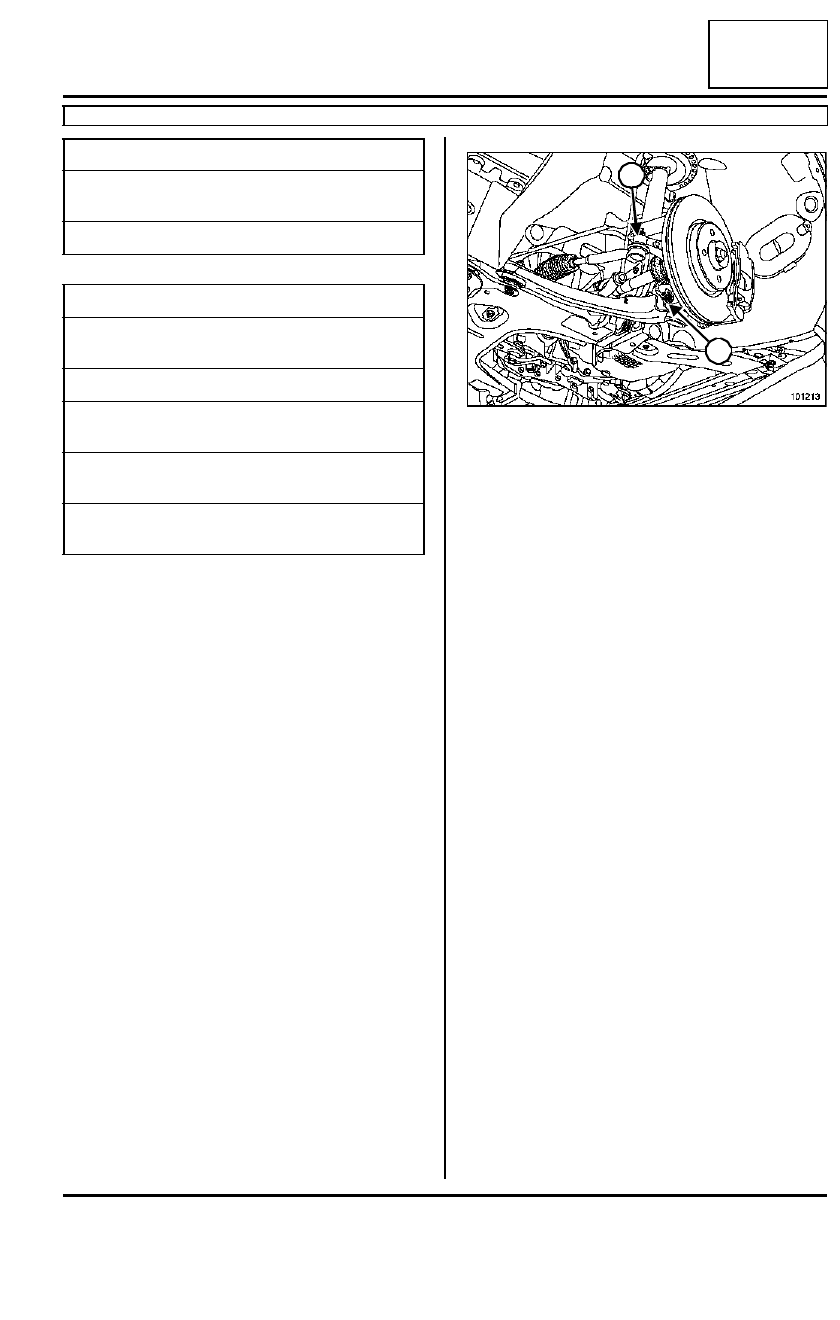

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Vaciar la caja de velocidades.

Extraer:

- la rueda,

- la tuerca de transmisión mediante el útil (Rou. 604-

01).

Desconectar el captador de la rueda.

Extraer:

- la tuerca de la rótula de dirección (1),

- la rótula de dirección del portamanguetas median-

te el útil (Tav. 476),

- la tuerca de la barra estabilizadora,

- la tuerca de la rótula inferior (2).

Empujar la transmisión para separarla del porta-
manguetas girando este último.

Extraer:

- la transmisión lado rueda,

- la transmisión lado caja de velocidades.

REPOSICIÓN

Con el protector colocado, untar las acanaladuras
de la junta lado caja de velocidades de grasa MO-
LYKOTE BR2.

Posicionar e introducir la transmisión en el planeta-
rio del puente.

Introducir la mangueta en el buje.

La transmisión debe entrar libremente hasta que so-
bresalga lo suficiente como para colocar la tuerca
de la transmisión.

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de fijación de la rueda  (11 daN.m),

- la tuerca de transmisión (28 daN.m),

- la tuerca de rótula de dirección (3,5 daN.m),

- la tuerca de la rótula inferior (6,2 daN.m),

- la tuerca de la barra estabilizadora (4,5 daN.m).

Efectuar el llenado y el nivel de aceite de la caja de
velocidades.

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
rueda

11 daN.m

tuerca de transmisión

28 daN.m

tuerca de rótula de
dirección

3,5 daN.m

tuerca de la rótula infer-
ior

6,2 daN.m

tuerca de la barra esta-
bilizadora

4,5 daN.m

101213

2

1

29A

-

6

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

FASE DOCUMENTAL 2

29A

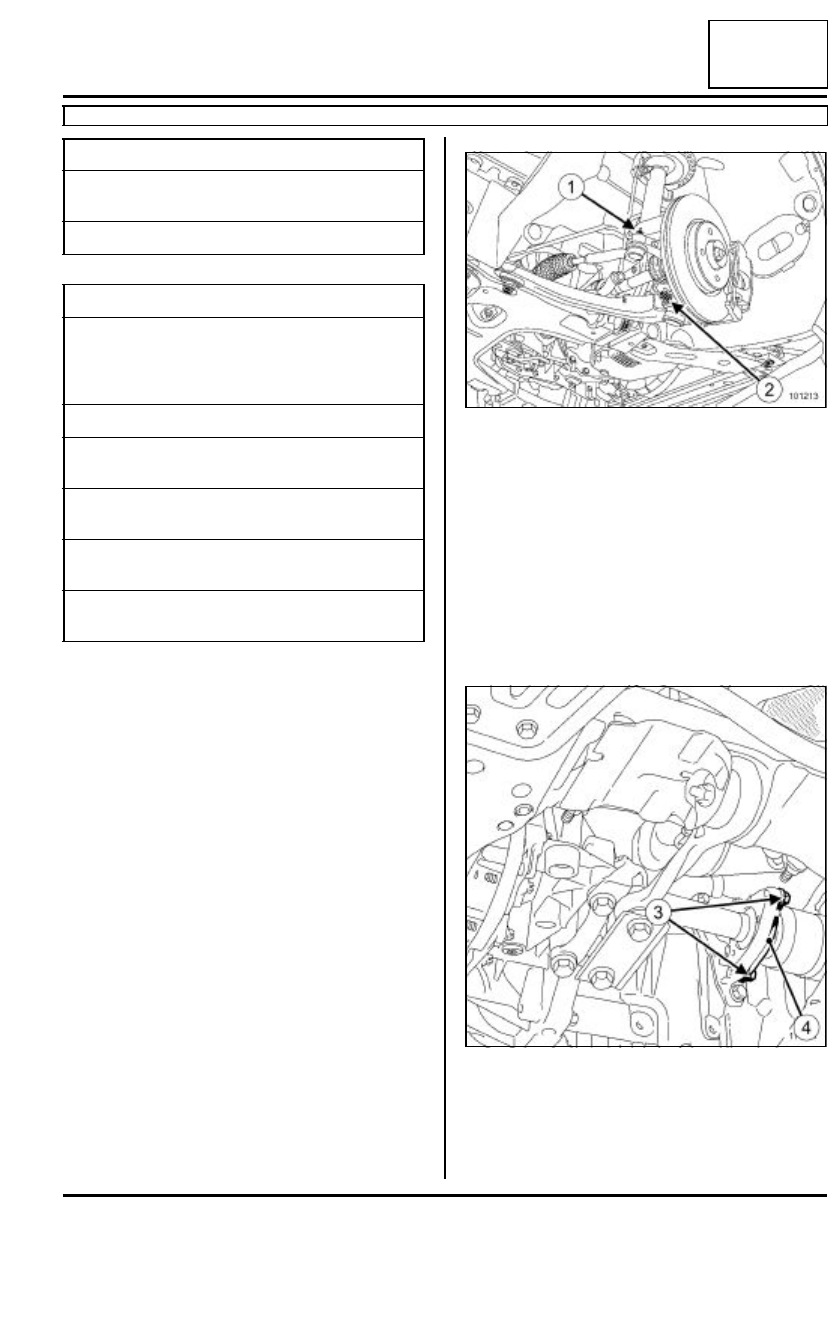

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Vaciar la caja de velocidades (consultar 05A, Vacia-
do - Llenado, Caja de velocidades).

Extraer:

- la rueda delantera derecha,

- la tuerca de transmisión mediante el útil (Rou. 604-

01).

Desconectar el captador de la rueda.

Extraer:

- la tuerca de la rótula de dirección (1),

- la rótula de dirección del portabuje mediante el útil

(Tav. 476),

- la tuerca de la barra estabilizadora,

- la tuerca de la rótula inferior (2).

Empujar la transmisión para separarla del porta-
manguetas girando este último.

Extraer:

- los tornillos de fijación (3) de brida de la brida del

apoyo intermedio de transmisión,

- la brida (4) del apoyo intermedio de transmisión.

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Pares de apriete

m

 tornillos de fijación de
brida de la brida del
apoyo intermedio de
transmisión

21 N.m

tuerca de transmisión

280 N.m

tuerca de rótula de
dirección

35 N.m

tuerca de la rótula infer-
ior

62 N.m

tuerca de la barra esta-
bilizadora

45 N.m

tornillos de fijación de la
rueda

110 N.m

101213

114677
