Renault Kangoo. Manual - parte 276

26A

-

15

PUENTE TRASERO

Acoplador hidráulico: Extracción - Reposición

JC7

26A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el puente trasero (consultar 26A, Puente tra-
sero, Puente trasero: Vaciado - Llenado, página
26A-5).

Marcar la posición de la transmisión longitudinal del
puente respecto a la brida.

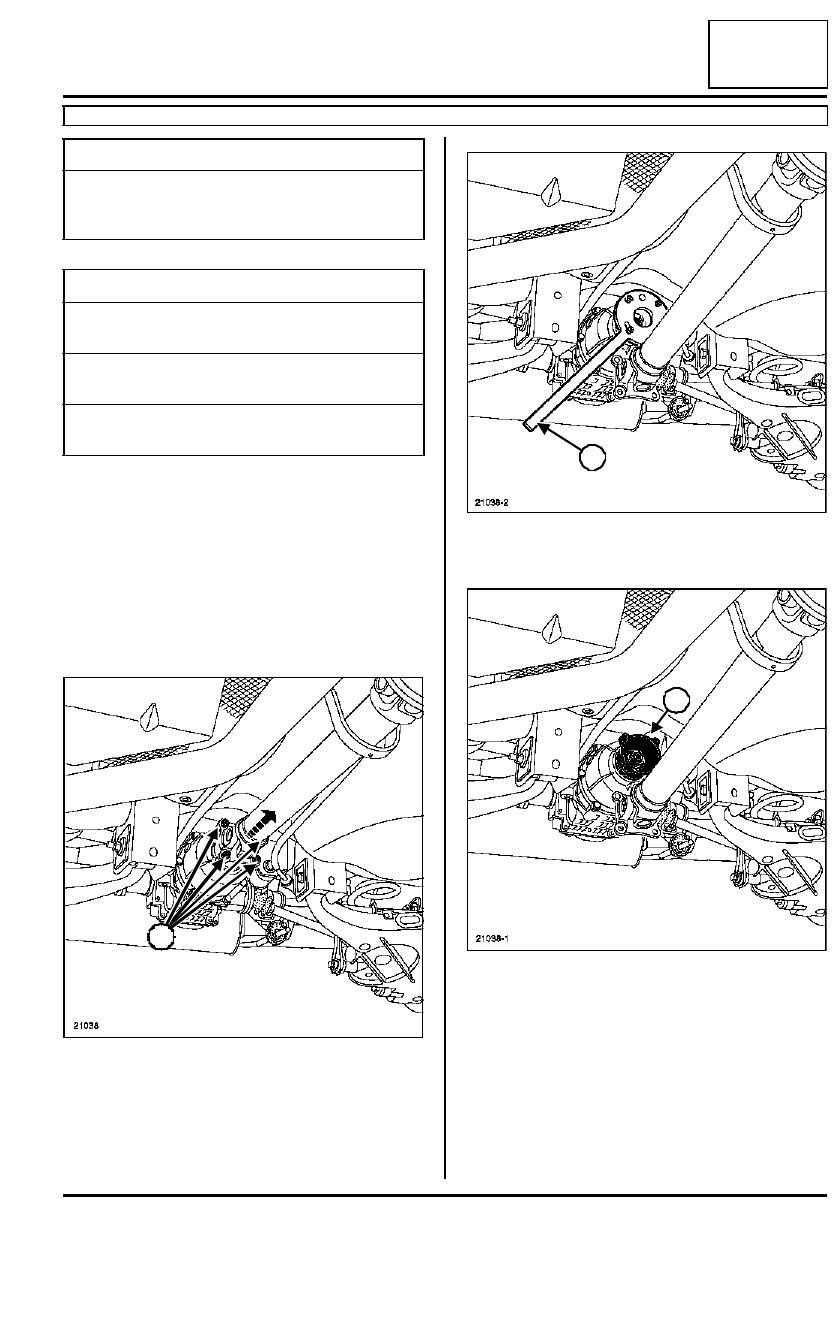

Quitar los tornillos (1) de unión de la transmisión lon-
gitudinal - puente.

Desacoplar la transmisión longitunal del puente.

Quitar la tuerca del árbol de salida mediante el útil
(Bvi. 1556)(2).

Marcar la posición de la brida de entrada del árbol
respecto al eje.

Extraer la brida de entrada (3) del árbol.

Utillaje especializado indispensable

Bvi. 1556

Útil de bloqueo de la
tulipa de salida de la
caja de velocidades.

Pares de apriete

m

tornillos de transmisión
longitudinal - puente

5,5 daN.m

tornillos de la tapa del
puente

1,8 daN.m

tuerca del árbol de
salida

10 daN.m

21038

1

1

21038-2

21038-1

2

3

26A

-

16

PUENTE TRASERO

Acoplador hidráulico: Extracción - Reposición

JC7

26A

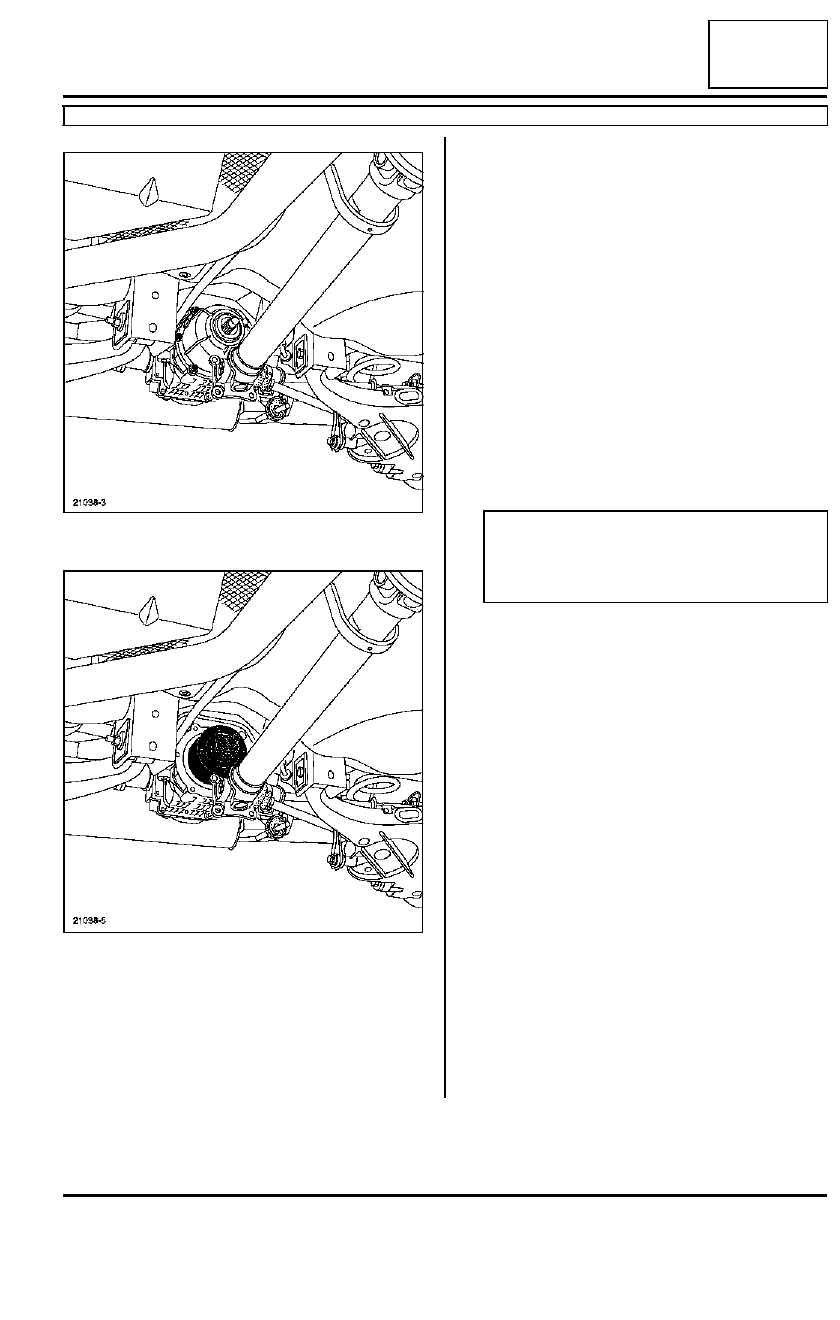

Quitar los tornillos de fijación de la tapa del puente.

Extraer:

- la tapa,

- el acoplador hidráulico.

Colocar el acoplador hidráulico en un lugar limpio.

Limpiar con cuidado el plano de junta del cárter de-
lantero.

REPOSICIÓN

El acoplador hidráulico debe estar limpio en la repo-
sición.

Poner un cordón de silicona en todo el contorno del
plano de junta.

Colocar el cárter delantero.

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de transmisión longitudinal - puen-

te  (5,5 daN.m),

- los tornillos de la tapa del puente  (1,8 daN.m),

- la tuerca del árbol de salida  (10 daN.m).

Proceder a un llenado del puente (consultar 26A,
Puente trasero, Puente trasero: Vaciado - Llena-
do, página 26A-5).

21038-3

21038-5

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

29A

-

1

TRANSMISIONES

Identificación

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

Los fuelles de transmisión trasera para los vehículos
4x4 no se venden sueltos.

Sustituir la transmisión completa si el fuelle de transmi-
sión está dañado.

CAMINO NORMAL o TODOS LOS CAMINOS

Motor

Caja de veloci-
dades

Junta de transmisión

Transmisión izquierda

Transmisión derecha

Lado rueda

Lado  caja de
velocidades

Lado rueda

Lado  caja  de
velocidades

D7F 726 - 764
- 766

JB1

BJ 79

GI 69

BJ 79

RC 462

D4F 712 - 730

JB1

BJ 79

GI 69

BJ 79

RC 462

K4M 752 - 754

JB3

BJ 87

GI 69

BJ 87

RC 462

K4M 753

DP0

BJ 87

RC 463

BJ 87

RC 462

K9K 702

JC5

BJ 87

GI 69

BJ 87

RC 462

K9K 704

JB3 / JC5

BJ 87

GI 69

BJ 87

RC 462

K9K 710

JB1

BJ 79

GI 69

BJ 79

RC 462

K7J 700

JB3

BJ 79

GI 69

BJ 79

RC 462

K7J 701

DP0

BJ 87

RC 463

BJ 87

RC 462

F8Q 632

JB1

BJ 87

GI 69

BJ 79

RC 462

CAMINO 4X4

Motores

Caja de
velocida-
des

Transmisión

Adelante

Atrás

Transmisión

izquierda

Transmisión dere-

cha

Transmisión

izquierda

Transmisión

derecha

Lado
rueda

Lado
caja de
veloci-
dades

Lado
rueda

Lado
caja de
veloci-
dades

Lado
rueda

Lado
caja de
veloci-
dades

Lado
rueda

Lado
caja de
veloci-
dades

F9Q 790

JC7 005

AC
2300i

GI 69

AC
2300i

GI 2000

AC
1700i

GI 1700i

AC
1700i

GI 1700i

K4M 750

JC7 004

AC
2300i

GI 69

AC
2300i

GI 2000

AC
1700i

GI 1700i

AC
1700i

GI 1700i

29A

-

2

TRANSMISIONES

Ingredientes

29A

Órgano concernido

Tipo de producto

Cantidad (cm

3

)

Acanaladuras junta lado caja

Grasa MOLYKOTE BR2

Untar

Tornillos del estribo de freno

Cola FRENTBLOC

Untar

Junta RC 462

Grasa MOBIL CVJ 825 Black
Star o MOBIL EXF 57C

125

Junta RC 463

125

Junta BJ 87

95

Junta BJ 79

70

Junta BJ 82

85

Junta GI 1700i

120

Junta AC 1700i

120

Junta GI 69

120
