26A

-

7

PUENTE TRASERO

Puente trasero: Extracción - Reposición

CAMINO 4X4

26A

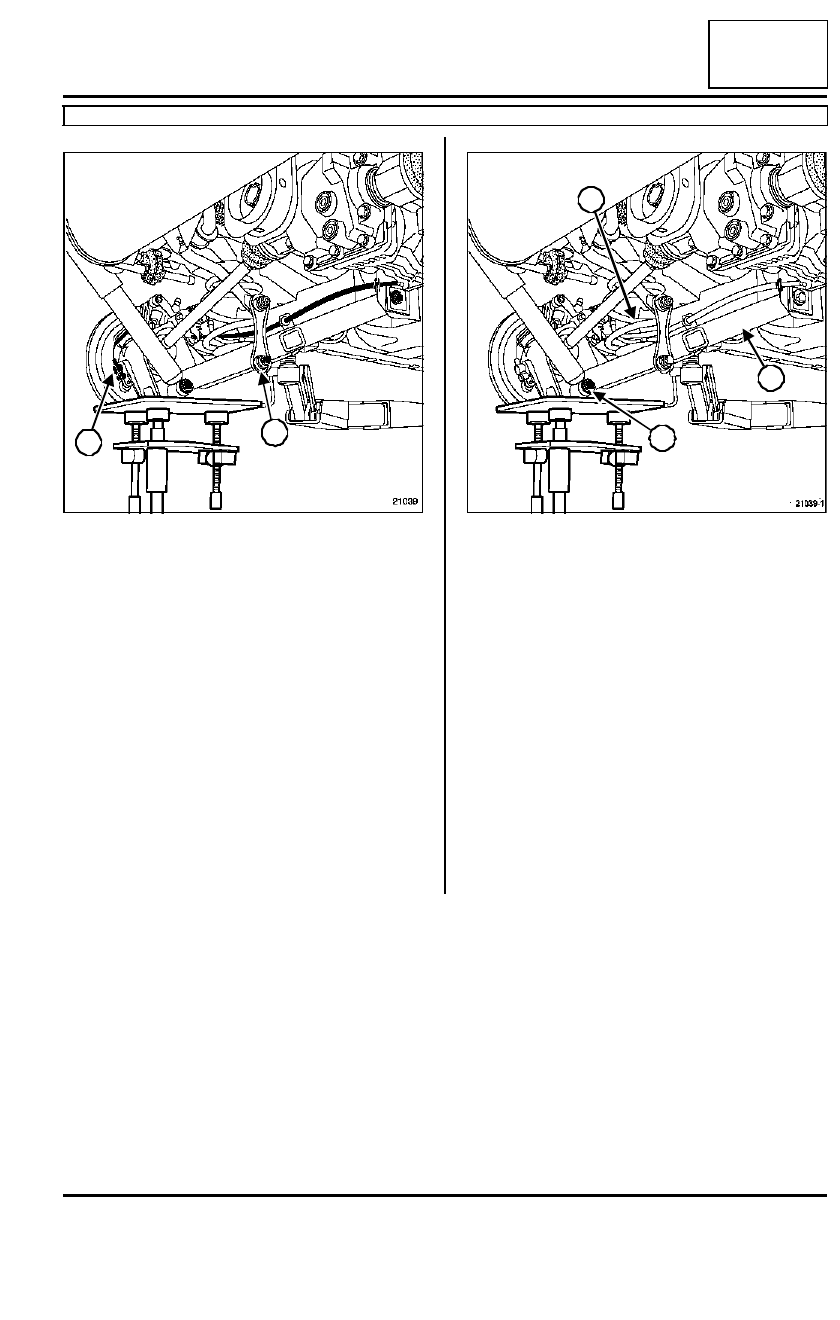

Extraer:

- el captador ABS lado izquierdo (2),

- la fijación inferior de la bieleta de reenvío de la bar-

ra estabilizadora, (3),

- el estribo izquierdo,

- el cable del freno de mano.

Suspender el estribo a la carrocería.

Colocar un gato de órganos apoyado sobre el brazo.

Es imperativo que esté colocado debajo del brazo
en el momento de la extracción del tornillo del amor-
tiguador.

Quitar el tornillo inferior del amortiguador trasero (4).

Sacar el eje del amortiguador del brazo.

Extraer:

- el tornillo superior del amortiguador,

- el amortiguador.

Marcar la posición del tornillo excéntrico del brazo
mediante una marca de color antes de extraer el
brazo.

Bajar el gato de órganos muy lentamente hasta la
expansión total del muelle.

Extraer:

- el muelle (5),

- los tornillos de fijación del brazo,

- el brazo trasero (6) con la transmisión.

21039

3

2

21039-1

6

5

4

26A

-

8

PUENTE TRASERO

Puente trasero: Extracción - Reposición

CAMINO 4X4

26A

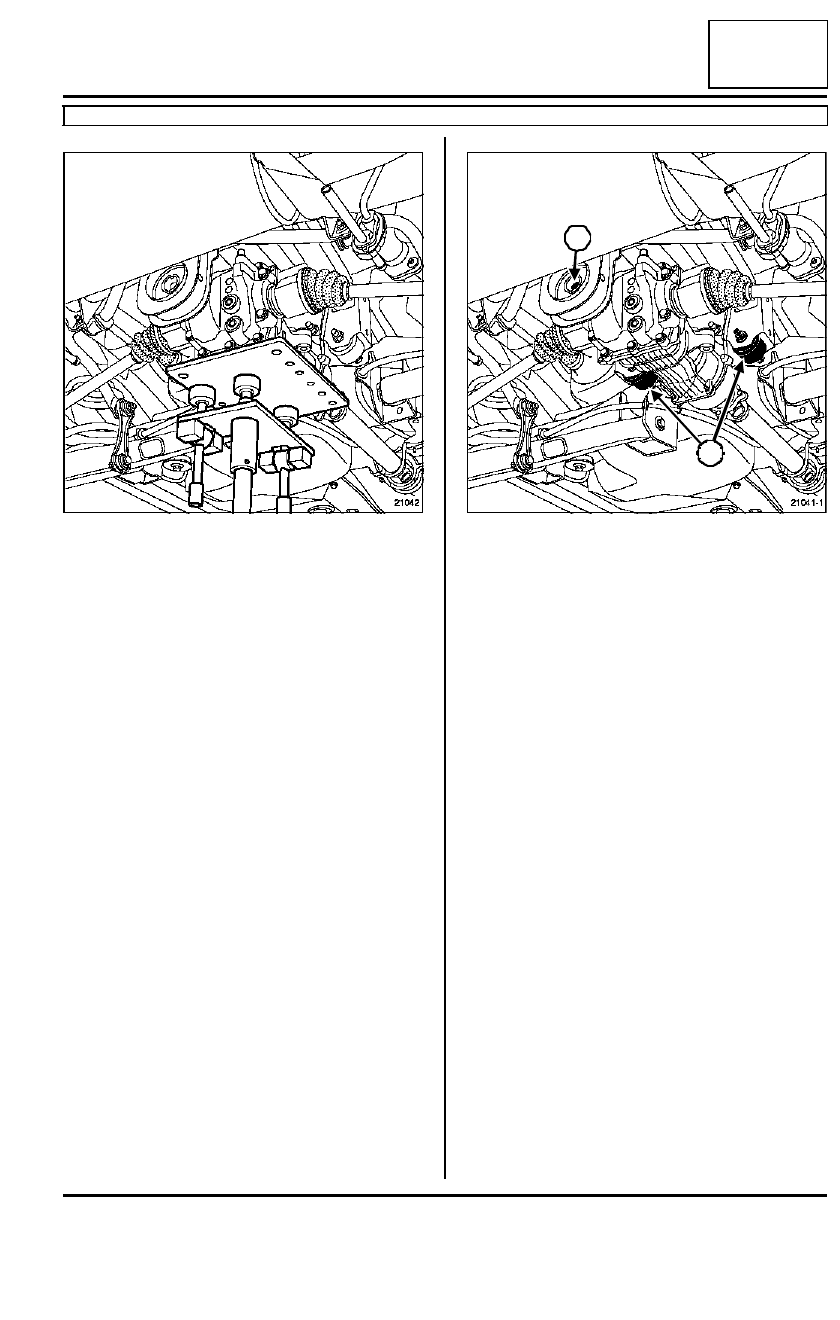

Colocar el gato de órganos bajo el puente trasero.

Extraer:

- los tornillos de fijación de los tampones delanteros

(7),

- el tornillo de fijación (8) del tampón trasero,

- el tubo de puesta en atmósfera del puente trasero

en la carrocería.

Desacoplar la transmisión derecha del puente trase-
ro.

Suspender la transmisión trasera derecha en el ve-
hículo.

Extraer el puente trasero.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de transmisión longitudinal - puen-

te  (5,5 daN.m),

- los tornillos del soporte delantero del puente  (7

daN.m),

- los tornillos del soporte trasero del puente  (6,7

daN.m),

- los tornillos de fijación del brazo trasero  (10,5

daN.m),

- los tornillos de fijación del amortiguador  (10,5

daN.m),

- los tornillos de fijación del estribo  (6,5 daN.m),

21042

21041-1

8

7

26A

-

9

PUENTE TRASERO

Puente trasero: Extracción - Reposición

CAMINO 4X4

26A

- los tornillos de fijación de la barra estabilizado-

ra  (6,5 danN.m),

- el  tornillo de fijación del captador ABS  (0,8

daN.m),

- los tornillos de ruedas (10,5 daN.m),

Proceder a:

- un control y un reglaje del tren trasero,

- un llenado del puente,

- un control y un reglaje del freno de mano.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

26A

-

10

PUENTE TRASERO

Junta de entrada del árbol de transmisión longitudinal: Extracción - Reposición

JC7

26A

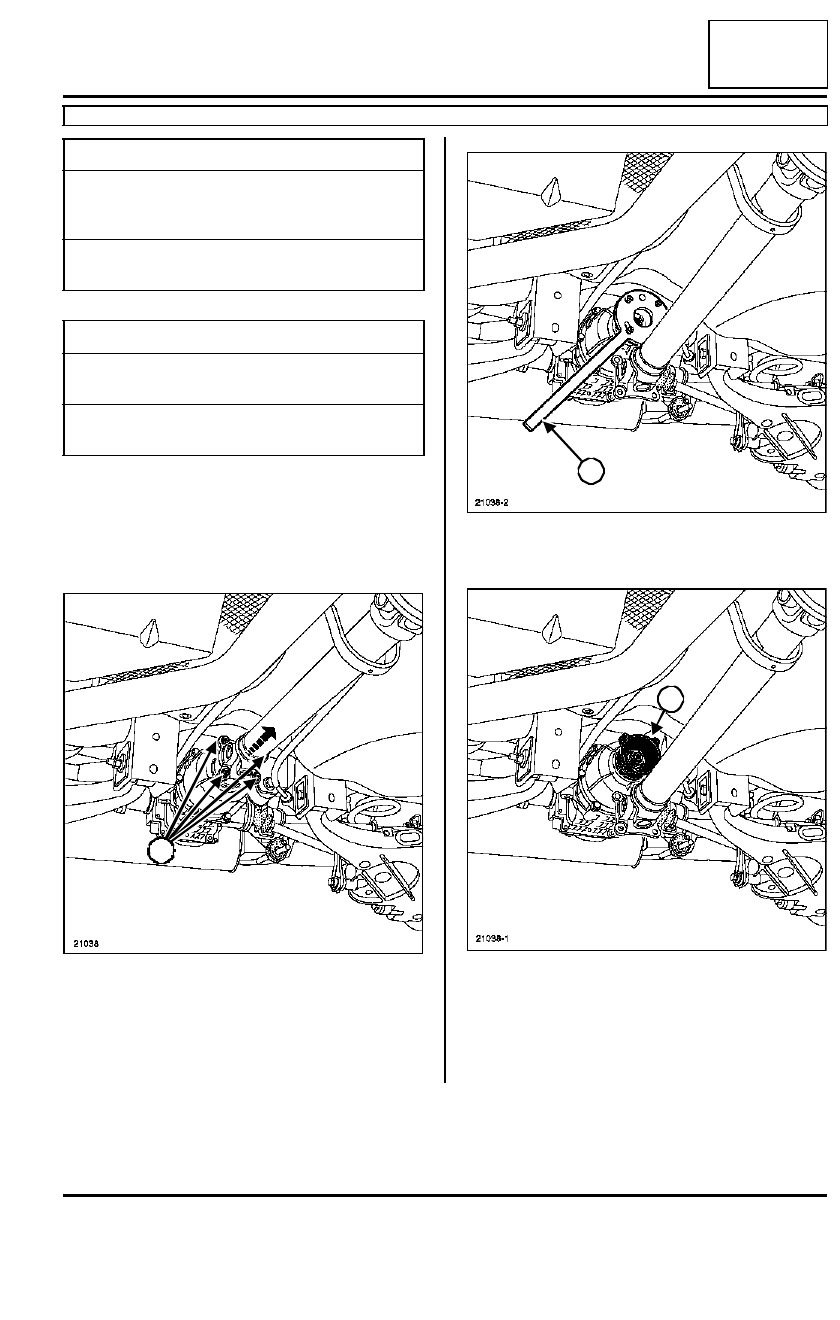

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Marcar la posición de la transmisión longitudinal del
puente respecto a la brida.

Quitar los tornillos (1) de la unión de la transmisión
longitudinal - puente.

Desacoplar la transmisión longitudinal del puente.

Quitar la tuerca del árbol de salida mediante el útil
(Bvi. 1556)(2).

Marcar la posición de la brida de entrada del árbol
respecto al eje.

Extraer la brida de entrada (3) del árbol.

Utillaje especializado indispensable

Bvi. 1556

Útil de bloqueo de la
tulipa de salida de la
caja de velocidades.

Bvi. 1634

Maletín para repara-
ción del puente OH1.

Pares de apriete

m

tornillos de transmisión
longitudinal - puente

5,5 daN.m

tuerca del árbol de
salida

10,5 daN.m

21038

1

1

21038-2

21038-1

2

3
