Renault Kangoo. Manual - parte 275

26A

-

11

PUENTE TRASERO

Junta de entrada del árbol de transmisión longitudinal: Extracción - Reposición

JC7

26A

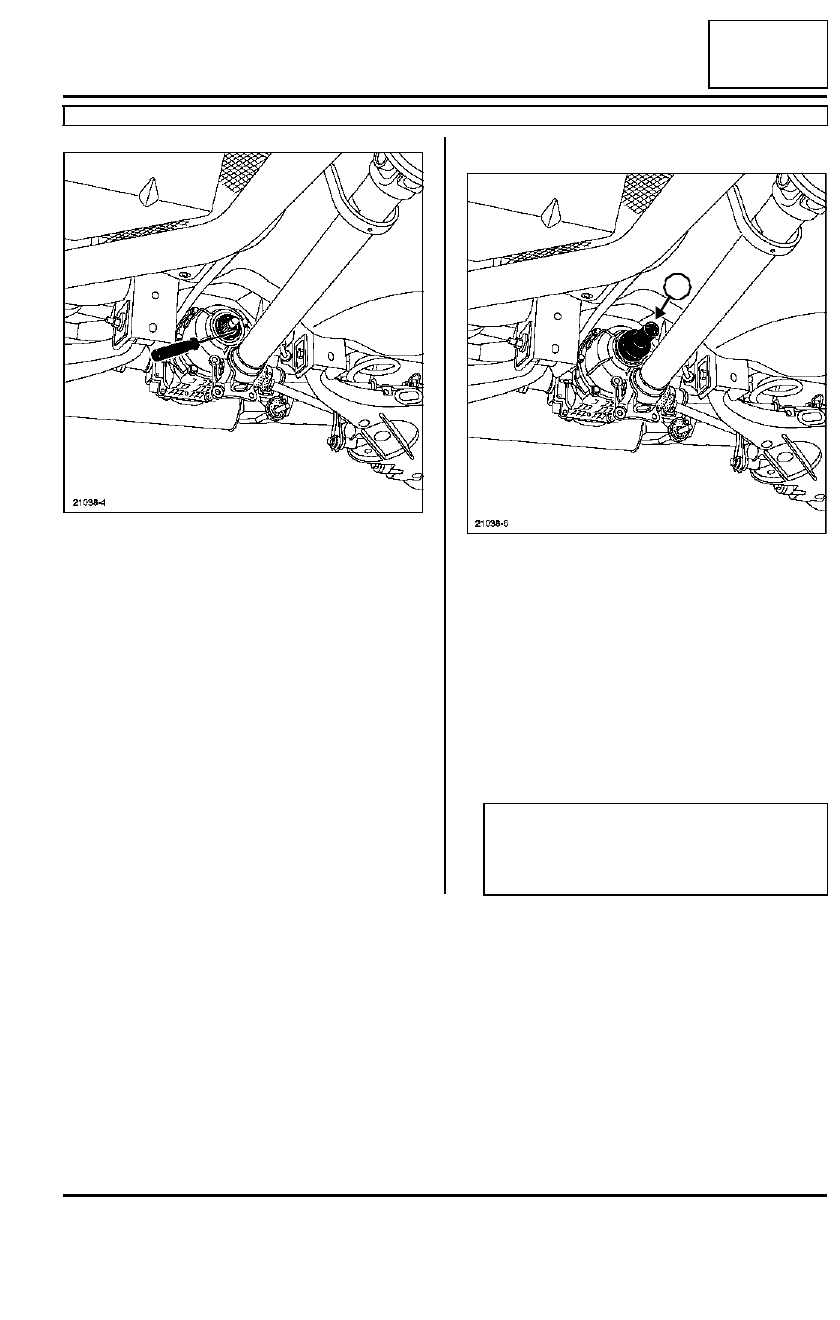

Extraer la junta del árbol con ayuda de un destor-
nillador.

REPOSICIÓN

Montar la junta nueva mediante el útil (Bvi.
1634)(4).

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de transmisión longitudinal - puen-

te  (5,5 daN.m),

- la tuerca del árbol de salida  (10,5 daN.m).

Efectuar el llenado del puente (consultar 26A,
Puente trasero, Puente trasero: Vaciado - Llena-
do, página 26A-5).

21038-4

21038-6

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

4

26A

-

12

PUENTE TRASERO

Junta de salida del diferencial: Extracción - Reposición

JC7

26A

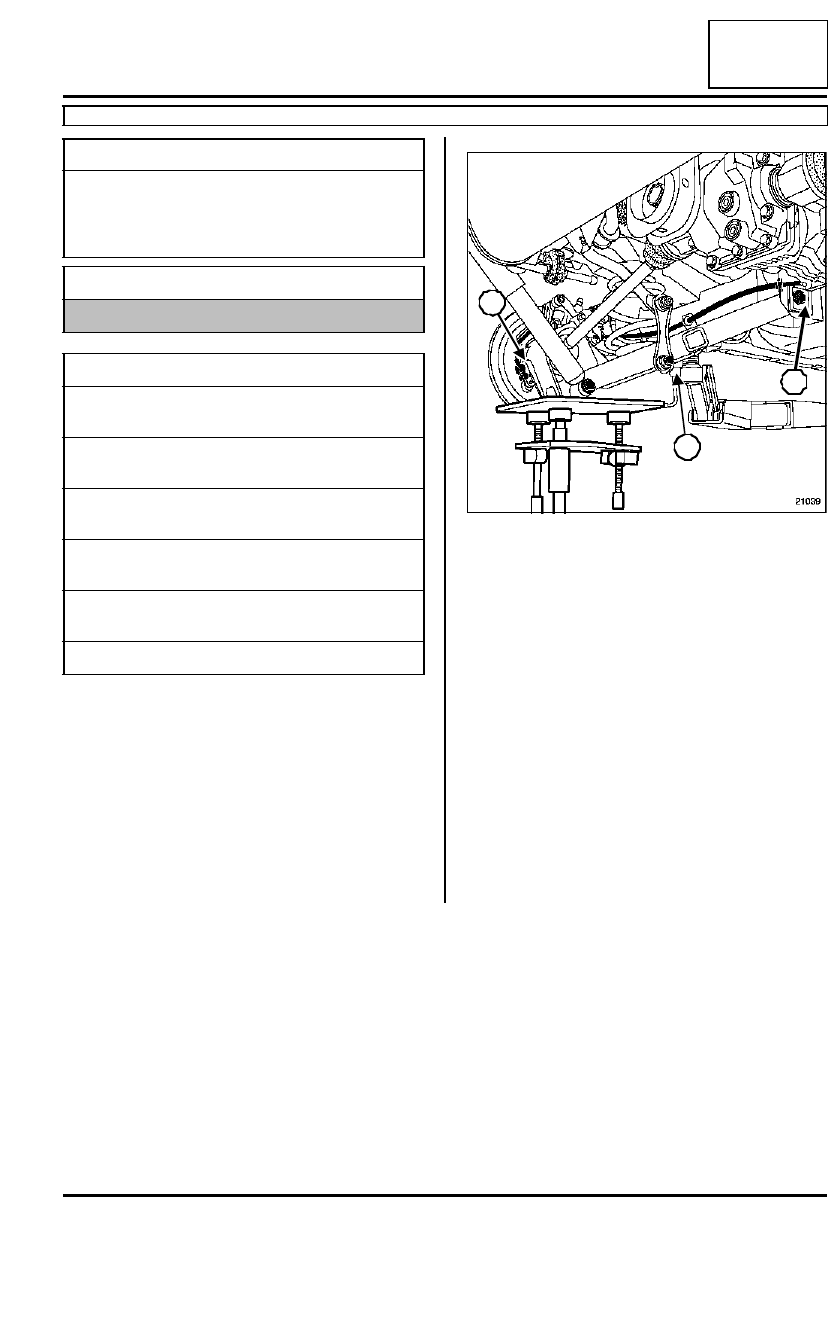

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el puente (consultar 26A, Puente trasero,
Puente trasero: Vaciado - Llenado, página 26A-
5).

Marcar la posición del tornillo excéntrico del brazo
(1) mediante una marca de color antes de extraer el
brazo.

Extraer:

- la rueda,

- el captador ABS (2),

- la fijación inferior de la bieleta de reenvío de la bar-

ra estabilizadora (3),

- el estribo,

- el cable del freno de mano.

Suspender el estribo a la carrocería.

Colocar un  gato de órganos apoyado debajo del
brazo.

Es imperativo que el gato de órganos esté posicio-
nado debajo del brazo al quitar el tornillo del amorti-
guador.

Utillaje especializado indispensable

Bvi. 1633

Útil para colocar las
juntas de salida del
puente transversal  y
longitudinal.

Material indispensable

gato de órganos

Pares de apriete

m

tornillos de fijación del
brazo trasero

10,5 daN.m

tornillos de fijación del
amortiguador

10,5 daN.m

tornillos de fijación del
estribo

6,5 daN.m

tornillo de fijación de la
barra estabilizadora

6,5 daN.m

tornillo de fijación del
captador ABS

0,8 daN.m

tornillos de ruedas

10,5 daN.m

21039

1

2

3

26A

-

13

PUENTE TRASERO

Junta de salida del diferencial: Extracción - Reposición

JC7

26A

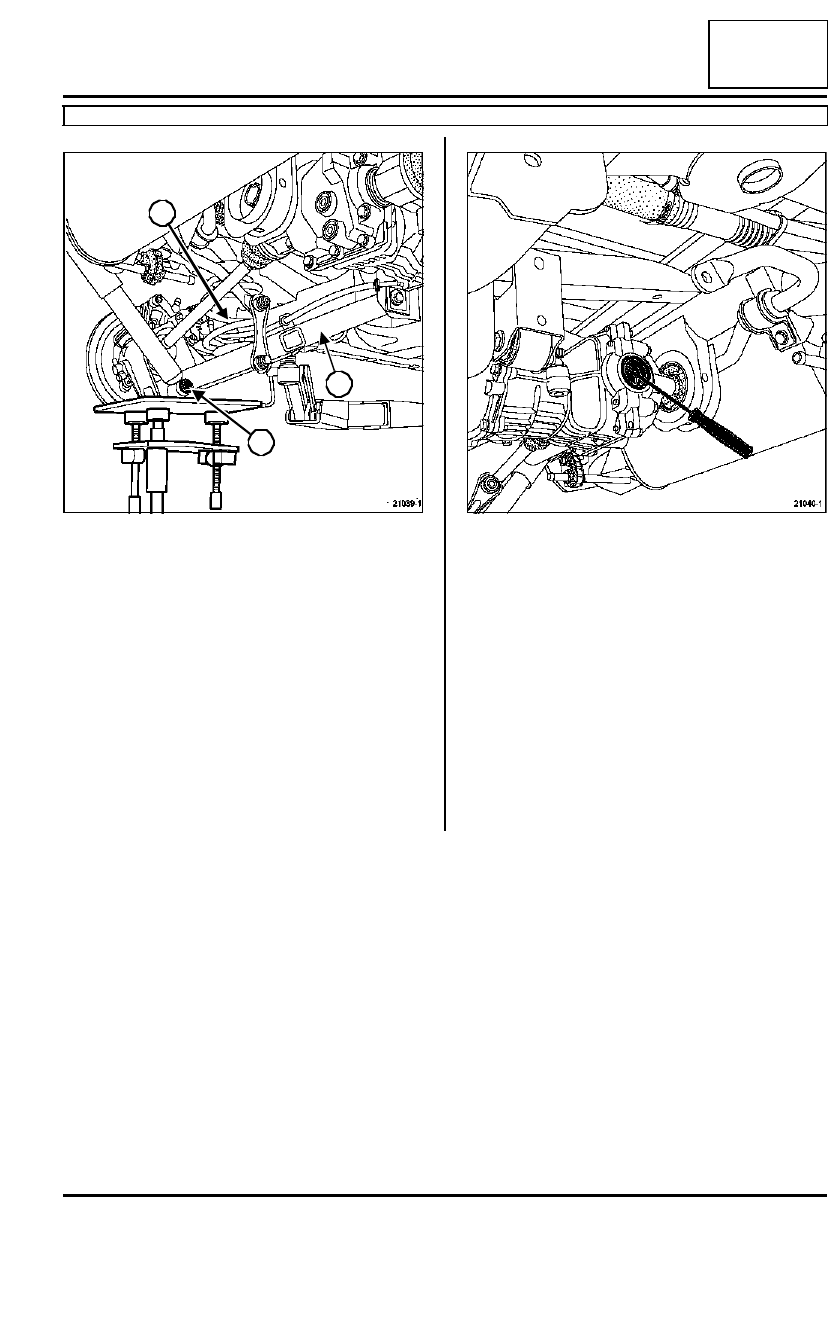

Quitar el tornillo inferior del amortiguador trasero (4).

Sacar el eje del amortiguador del brazo.

Extraer:

- el tornillo superior del amortiguador,

- el amortiguador.

Bajar el gato de órganos muy lentamente hasta la
expansión total del muelle.

Extraer:

- el muelle (5),

- los tornillos de fijación del brazo trasero,

- el brazo trasero (6) con la transmisión.

Extraer la junta de transmisión transversal con ayu-
da de un destornillador.

REPOSICIÓN

Antes de colocarla asegurarse de que la zona de
contacto de la junta no presente rayaduras ni mar-
cas de desgaste anormal.

21039-1

5

6

4

21040-1

26A

-

14

PUENTE TRASERO

Junta de salida del diferencial: Extracción - Reposición

JC7

26A

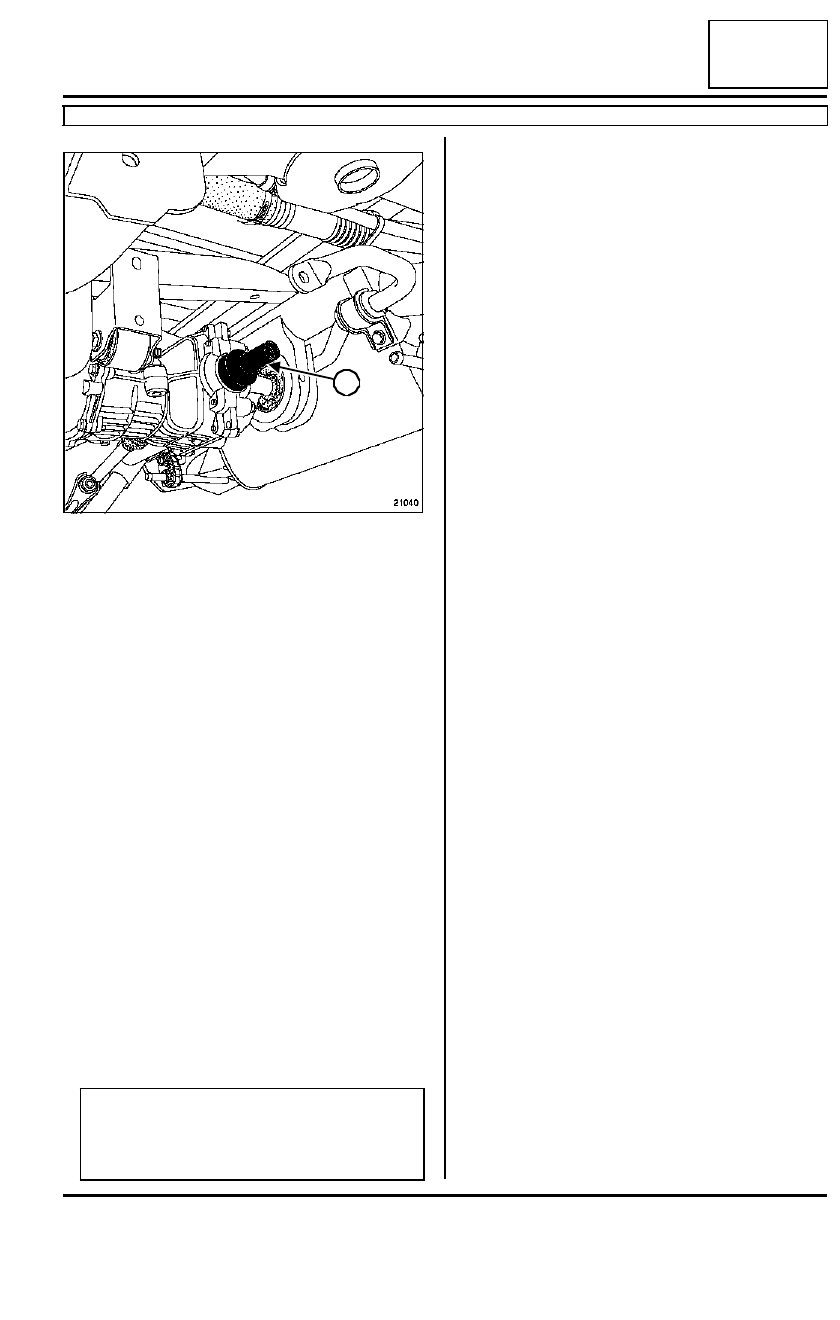

Colocar la junta labiada mediante el útil (Bvi.
1633)(7).

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos de fijación del brazo trasero  (10,5

daN.m),

- los tornillos de fijación del amortiguador  (10,5

daN.m),

- los tornillos de fijación del estribo  (6,5 daN.m),

- el tornillo de fijación de la barra estabilizadora

(6,5 daN.m),

- el  tornillo de fijación del captador ABS  (0,8

daN.m),

- los tornillos de ruedas (10,5 daN.m),

Proceder a:

- un control y un reglaje del tren trasero,

- un llenado del puente (consultar 26A, Puente tra-

sero, Puente trasero: Vaciado - Llenado, página
26A-5),

- un control y un reglaje del freno de mano.

21040

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

7
