CAJA DE VELOCIDADES AUTOMÁTICA

Conector de la caja de velocidades automática: Extracción - Reposición

DP0

23A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Colocar el vehículo en la posición «  N  ».

Desconectar la batería empezando por el borne ne-
gativo.

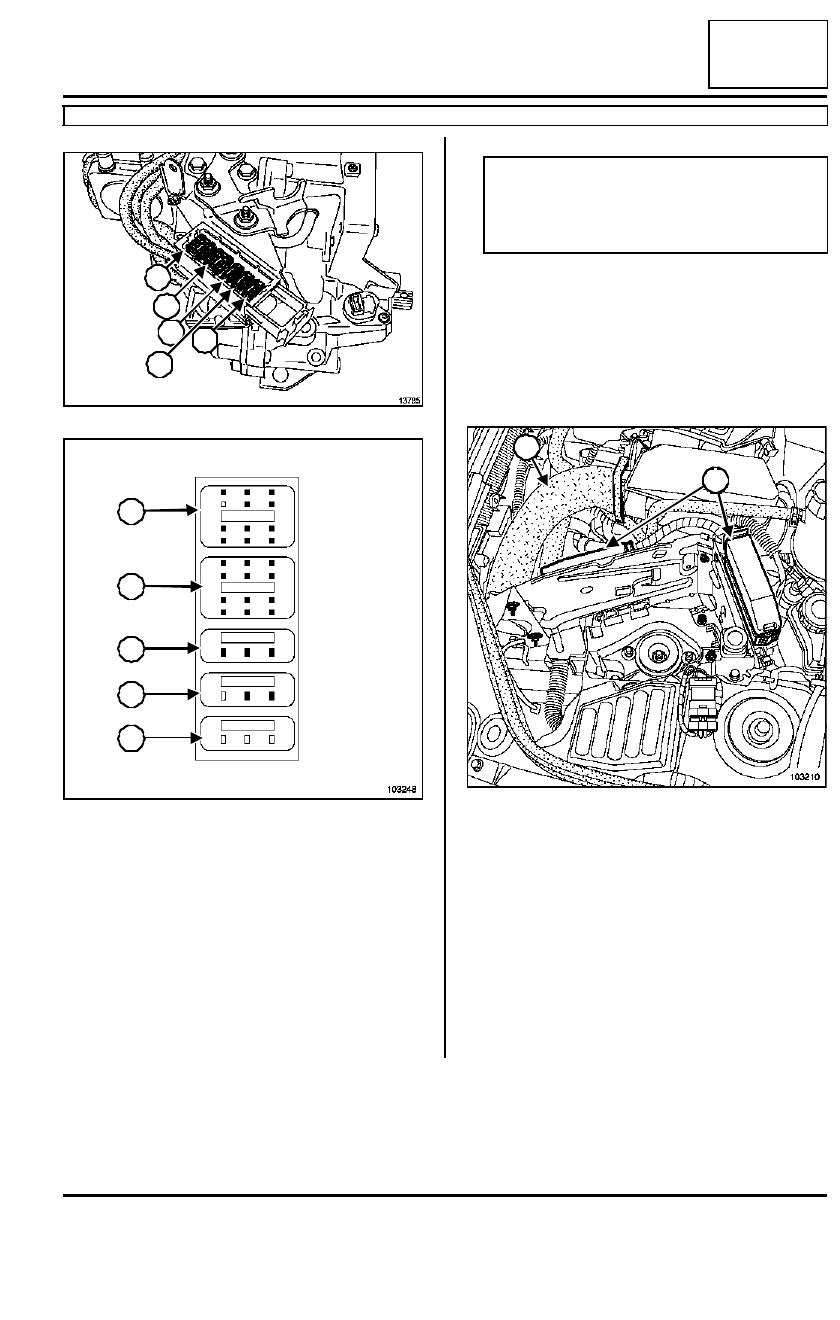

Extraer:

- el tubo de entrada de aire (6),

- los dos conectores (7),

- el soporte de la batería.

13785

103248

(1)

Conector Verde (contactor multi-
función)

(2)

Conector Amarillo (conector
eléctrico hidráulico)

(3)

Conector Verde (conector pre-
sión de línea)

(4)

Conector amarillo (velocidad de
la turbina)

(5)

Conector Azul (Electroválvula
de pilotaje del caudal de cam-
biador)

3

2

1

5

4

5

4

3

2

1

Nota:

Estos conectores pueden ser extraídos por sepa-
rado del conector modular durante la sustitución
de cier tos componentes.

103210

6

7

23A

-

34

CAJA DE VELOCIDADES AUTOMÁTICA

Conector de la caja de velocidades automática: Extracción - Reposición

DP0

23A

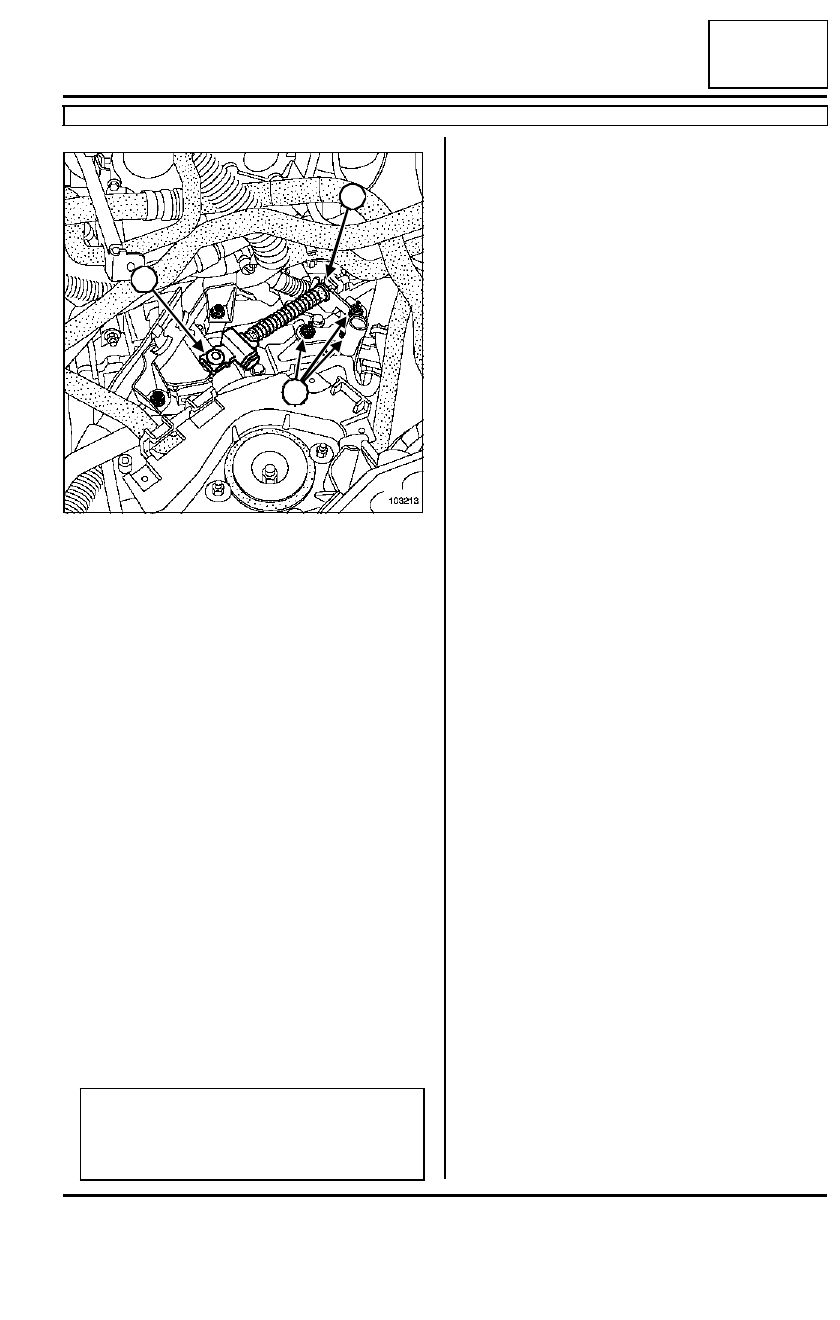

Desconectar:

- la rótula (8) del cable del contactor multifunción,

- el cableado (9) del contactor multifunción desblo-

queando el freno de funda,

- el conector de la caja  liberando la patilla del co-

nector.

Extraer:

- los tres tornillos de fijación (10) de la platina sopor-

te del conector de la caja,

- los dos tornillos de fijación del conector de la caja,

- el conector de color incriminado en el conector de

la caja.

Extraer los cinco cableados unidos al conector de la
caja.

Estos cableados están unidos, bien a los compo-
nentes por un conector o bien conectados directa-
mente a los componentes. En este caso, extraer
también el componente.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

103213

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

8

9

10

10

26A

-

1

PUENTE TRASERO

Identificación

JC7

26A

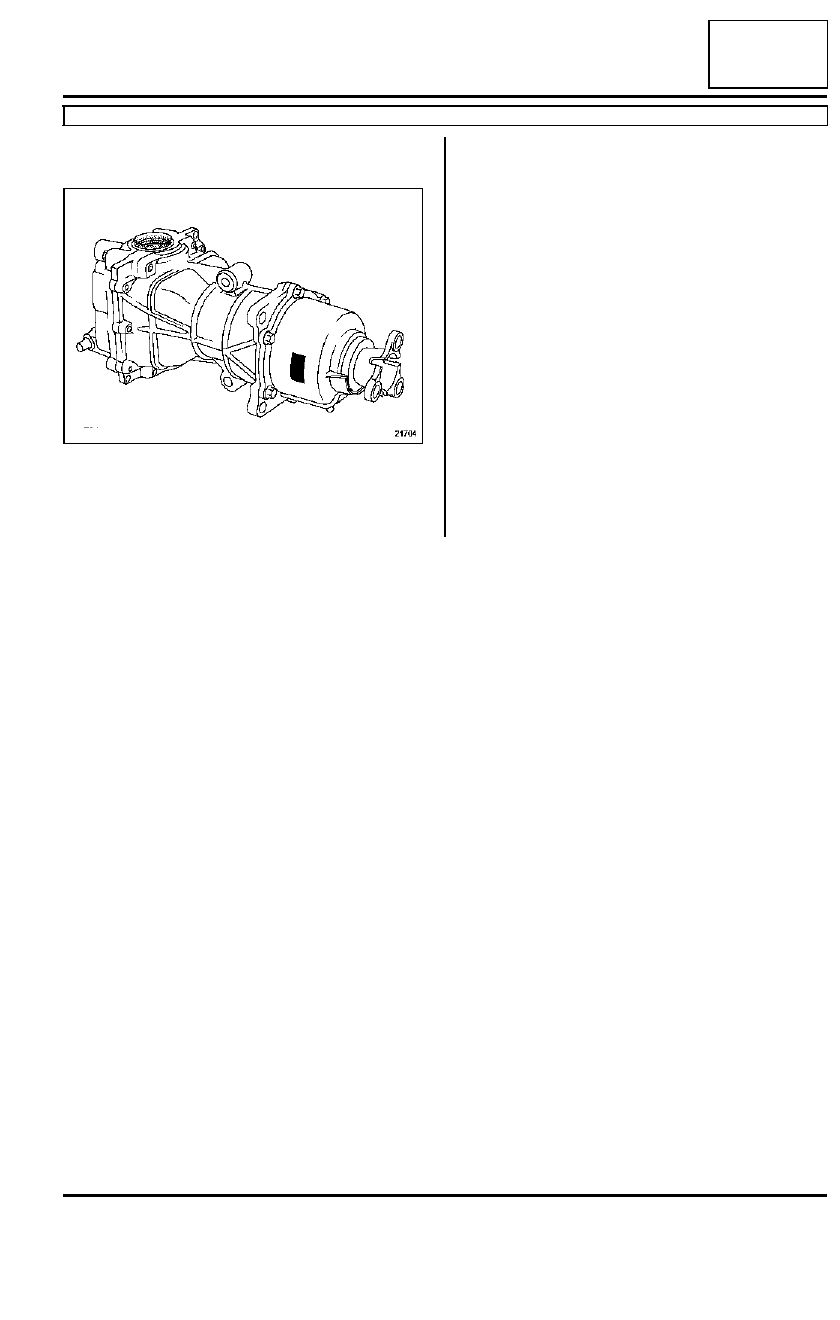

Este vehículo está equipado con un puente trasero de
tipo OH1.

Una placa situada en el puente indica:

- el tipo de puente y su índice,

- el número de fabricación.

21704

26A

-

2

PUENTE TRASERO

Relaciones

JC7

26A

Caja de velocidades

JC7 004

JC7 005

Motor

K4M 750

F9Q 790

Puente

OH1

OH1

Primera

11/41

11/41

Segunda

21/43

21/43

Tercera

28/39

28/37

Cuarta

31/34

35/34

Quinta

37/33

34/31

Marcha atrás

11/39

11/39

Puente

14/59

15/61

Tacómetro

22/18

22/18

Reenvío

15/41

15/41

Vehículo 4x4

Índice del Puente
OH1

Grupo cónico

Distancia cónica

000

11X37

Regulable
